SKYLINE INSTRUMENTS CO.,LTD info@skylineinstruments.com 86-769-23830463
उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SKYLINE
प्रमाणन: Calibration certificate
मॉडल संख्या: SL-PL002
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 इकाई
मूल्य: Negoitable
पैकेजिंग विवरण: प्लाईवुड केस
प्रसव के समय: 20 कार्यदिवस
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, मनीग्राम
आपूर्ति की क्षमता: 2 पीसी / माह
क्षितिज: |
ज़िग ज़ैग लेखन परीक्षण उपकरण |
लोड वजन वजन: |
50 ग्राम+/- 0.5 ग्राम |
अधिकतम नमूना व्यास: |
≤φ24mm |
लेखन कोण: |
60 ° ~ 90 ° समायोज्य |
नमूना एकल स्ट्रोक / पूर्ण स्ट्रोक: |
1.375 इंच/2.75 इंच |
वजन: |
60 किग्रा |
पैकिंग आयाम: |
80 सेमी * 66 सेमी * 66 सेमी |
कुल वजन: |
90 किग्रा |
क्षितिज: |
ज़िग ज़ैग लेखन परीक्षण उपकरण |
लोड वजन वजन: |
50 ग्राम+/- 0.5 ग्राम |
अधिकतम नमूना व्यास: |
≤φ24mm |
लेखन कोण: |
60 ° ~ 90 ° समायोज्य |
नमूना एकल स्ट्रोक / पूर्ण स्ट्रोक: |
1.375 इंच/2.75 इंच |
वजन: |
60 किग्रा |
पैकिंग आयाम: |
80 सेमी * 66 सेमी * 66 सेमी |
कुल वजन: |
90 किग्रा |

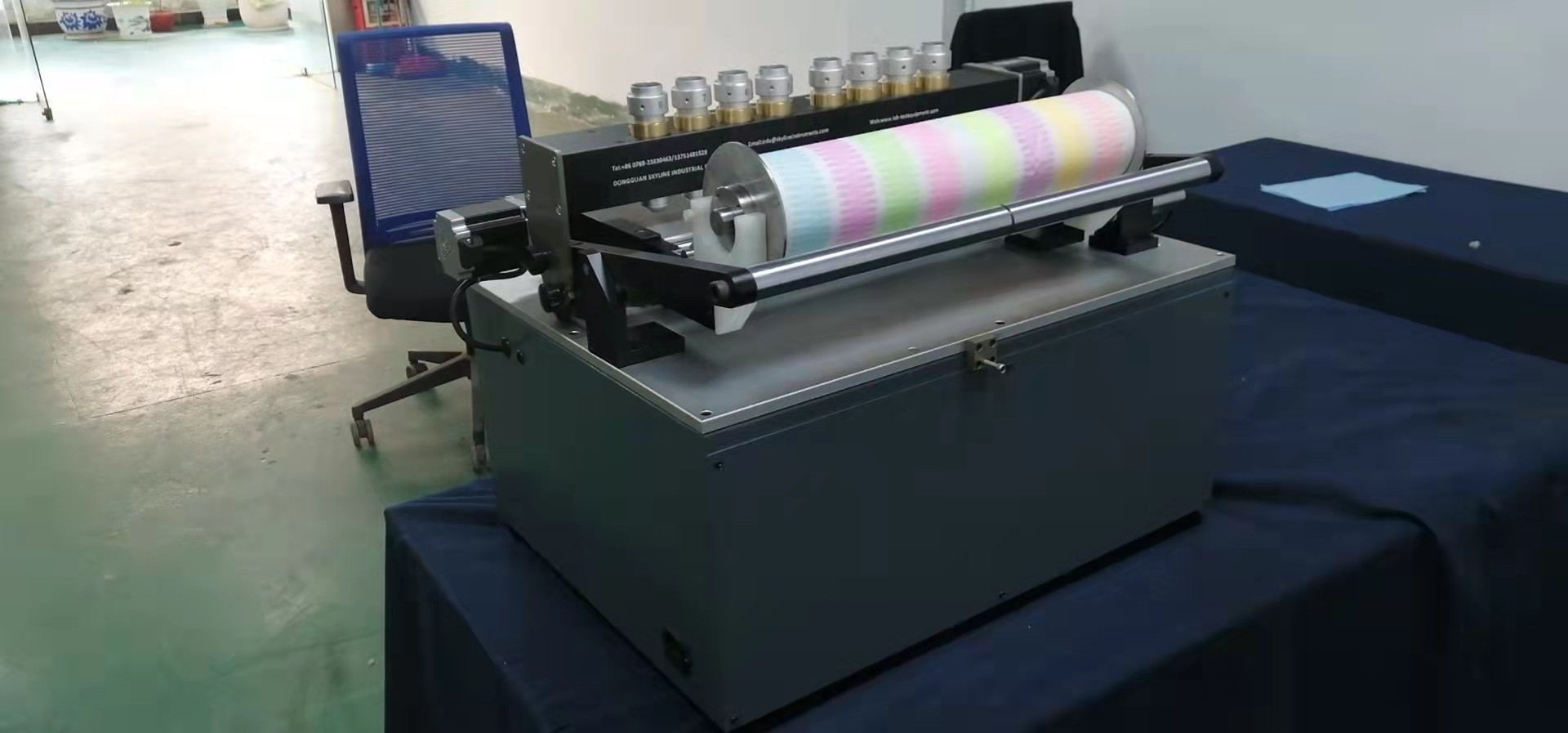

ज़िगज़ैग लेखन परीक्षण उपकरण
प्रयोग
इस लेखन परीक्षण उपकरण का उपयोग एक कलम के फिर से भरने का पता लगाने के लिए किया जाता है, और एक निश्चित गति पर एक Z आकार आकर्षित करने के लिए यह जांचने के लिए किया जाता है कि सिलाई ISO27668-1 के अनुच्छेद 3.6 द्वारा आवश्यक प्रदर्शन को पूरा करती है या नहीं।
सिद्धांत
यह परीक्षण उपकरण कलम से लेखन की स्थिति का अनुकरण करता है, एक निश्चित भार पर नमूना डालता है और इसे एक निश्चित गति से एक Z चिह्न लिखता है और नमूना की संरचना और प्रदर्शन की जांच करता है.
मानक के अनुसार
यह परीक्षण उपकरण ISO27668-1 के अनुच्छेद 3.6 की आवश्यकताओं के संदर्भ में बनाया गया है।
तकनीकी मापदंड
| नमूना | लेखन कलम |
| भार भार | 50 ग्राम +/- 0.5 ग्राम |
| अधिकतम नमूना व्यास | ≤φ24 मिमी |
| नमूनों की संख्या | 8 पीसी/समय |
| एकल स्ट्रोक/पूर्ण स्ट्रोक का नमूना | 1.375 इंच/2.75 इंच |
| लेखन की गति | 1.0m/min-10.0m/min समायोज्य |
| पुनः भरना घूर्णन गति | 0.1-3.0 मोड़/मिनट समायोज्य |
| 1 मिमी से 5 मिमी के बीच की रेखाओं का अंतर | 1.0 मिमी-10.0 मिमी समायोज्य |
| लेखन कोण | 60°~90° समायोज्य |
| आयतन (WxDxH) | 72 सेमी*57 सेमी*46 सेमी |
| वजन | ≈60 किलो |
| विद्युत आपूर्ति | 220V, 20A |
