केबल अग्नि प्रतिरोध परीक्षण उपकरण UL 2556 / UL 1581

VW-1 दहनशीलता परीक्षक

उत्पाद का वर्णन

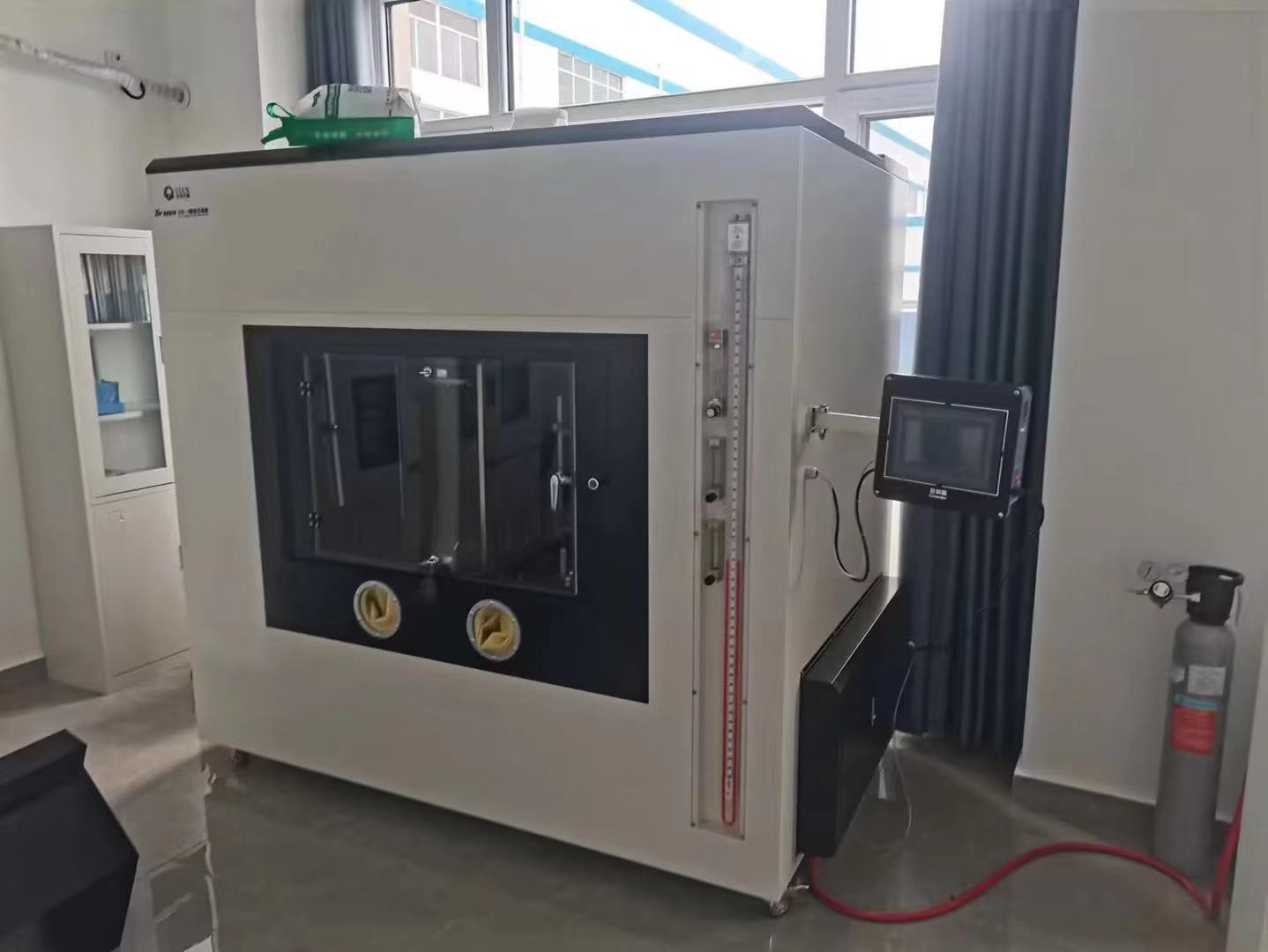

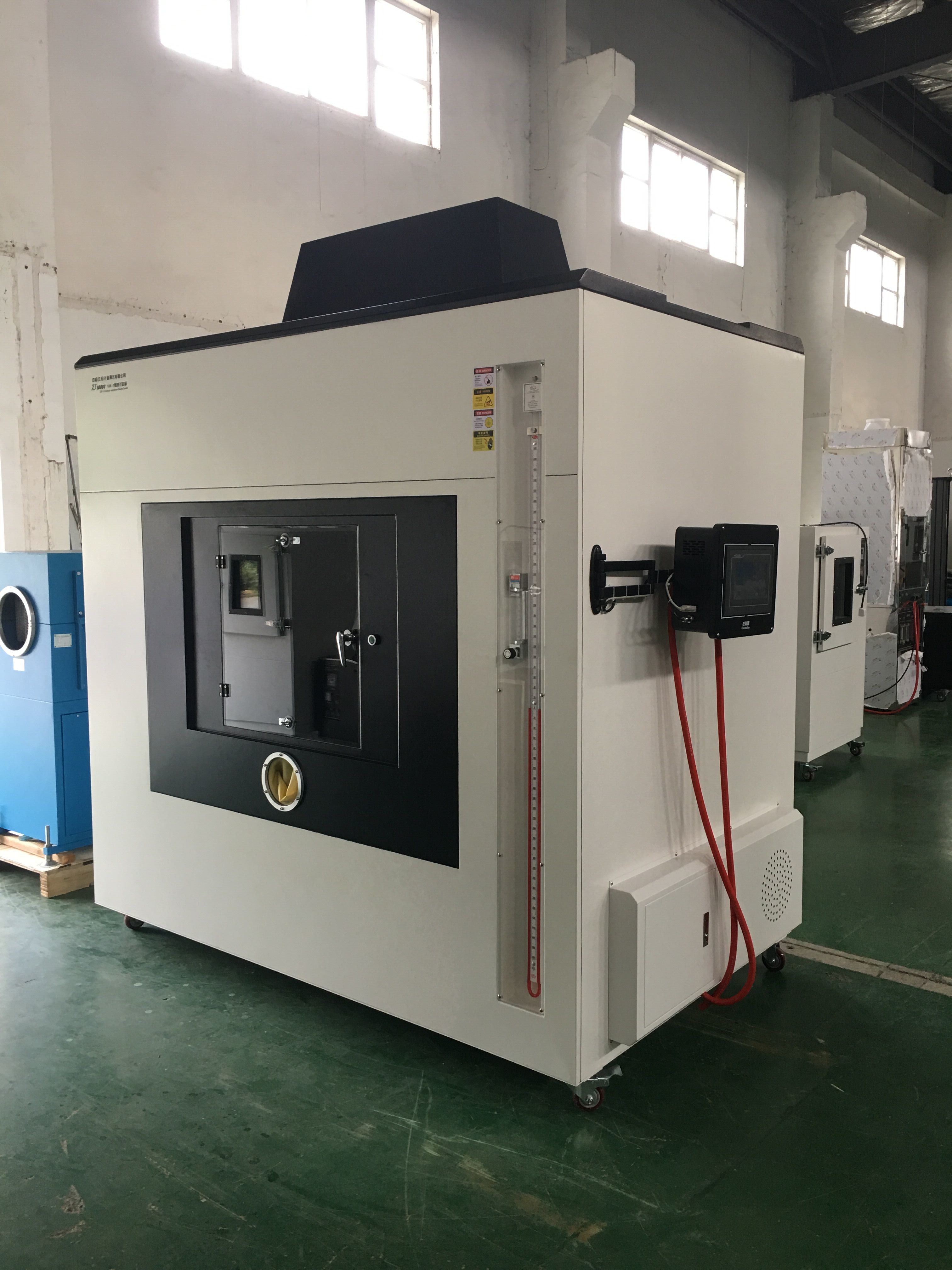

VW-1 दहन परीक्षक UL मानकों के सख्ती से अनुपालन में निर्मित है यह पूरी तरह से VW-1 दहन परीक्षण मानक के अनुरूप है और VW-1 और FT-2 परीक्षणों को पूरा कर सकता है।यह आर्थिक है और तार और केबल उद्योग द्वारा व्यापक रूप से उपयोग किया जाता हैपरिमाणों का विवरण इस प्रकार है: पूरे परीक्षण को 4.32 घन मीटर की मात्रा के एक सील परीक्षण कक्ष में किया जाता है। परीक्षण विधिः लौ की ऊंचाई समायोजित करें,परीक्षण टुकड़े के नीचे लौ के शीर्ष को रखें, 15 सेकंड के लिए जला, 15 सेकंड के लिए बुझाना, 5 बार दोहराएं और परीक्षण टुकड़े की जलती हुई स्थिति की जांच करें। ऑपरेट करें।

मानक:

● UL2556-2013.

तकनीकी पैरामीटर

1.परीक्षण कक्ष: L2200*D1300*H1650mm, क्षमता>4.0 m3;ज्वाला की ऊपरी क्षमता 2.0m3 से अधिक है, चेहरे पर कांच की खिड़कियां हैं,चैंबर के शीर्ष पर परिचालन रबर दस्ताने और धुआं निकास प्रणाली की एक जोड़ी;

2.बन्सेन बर्नर: जो एएसटीएम डी5025 मानक के अनुसार, बर्नर ट्यूब का आंतरिक व्यास 9.5 मिमी है, लंबाई 100 मिमी है, गैस स्पूट का व्यास 0.9 मिमी है और मोटाई 1.6 मिमी है।जो जलने वाली गैस 98% न्यूनतम शुद्धता पर मीथेन है, आंतरिक लौ की ऊंचाई 40±2 मिमी है, बाहरी लौ की ऊंचाई 125±10 मिमी है, नाममात्र गति 500W है एक लौ शासक के साथ जो किसी भी समय लौ की ऊंचाई की जांच कर सकता है कि क्या यह आवश्यकता को पूरा करता है।

3तापमान माप प्रणालीः एएसटीएम डी5207 मानक के अनुसार, जिसमें 10 ग्राम तापमान माप तांबे के टुकड़े शामिल हैं, टाइप के स्टेनलेस स्टील थर्मल जिसका व्यास 0.5 मिमी है,घड़ी और थर्मामीटर.

4. नमूना स्टैंडः क्षैतिज और ऊर्ध्वाधर दोनों स्टैंड स्वतंत्र हैं, जो स्टेनलेस स्टील से बने हैं। ऊर्ध्वाधर स्टैंड ऊर्ध्वाधर जलने परीक्षण और एफटी 1 परीक्षण, केबलों की लौ परीक्षण कर सकता है,VW-1 अग्नि परीक्षण और क्षैतिज नमूना/FT2 अग्नि परीक्षणक्षैतिज स्टैंड केवल विद्युत केबल के क्षैतिज नमूने के ज्वलन परीक्षण के लिए है।

5गैसः मीथेन जो कि 98% न्यूनतम शुद्धता पर है, या प्राकृतिक गैस जो 37.1MJ/m3 या 8.9 किलो कैलोरी/m3 की गर्मी सामग्री के साथ है। कपास का व्यास 150~200mm और मोटाई 6mm है,जो परीक्षण सतह के क्षेत्र को कवर करेगा W 305mm द्वारा D355mmon नमूना की ऊर्ध्वाधर धुरी, कपास को 60 पाउंड या 98 ग्राम/ मीटर2 के गैर-प्रबलित क्राफ्ट पेपर की पट्टी के साथ, जिसकी चौड़ाई 10 मिमी है और लंबाई नमूना पर चिपकी हुई है,फिर नमूना से 20 मिमी से अधिक को ड्राफ्ट मुक्त कक्ष के पीछे की ओर छोड़ दें.

6प्रवाह प्रणाली: जिसमें डिकंप्रेस वाल्व, प्रवाह-मीटर जिसमें प्रवाह सीमा 1000 मिलीलीटर/मिनट है, प्रेशर गेज जिसमें दबाव सीमा 200 केपीए है, ग्रीन ऑयल जिसमें घनत्व 1000 किलोग्राम/एम3 है,और यू आकार के दबाव मीटर जिसका दायरा 36 है.

7टाइमिंग सिस्टम: जिसमें फ्लेमिंग टाइमर, स्टॉप-बर्निंग टाइमर और एक्सटेंडिंग फायर टाइमर आदि कुल 3 टाइमर डिवाइस होते हैं।

8. फ्लेमिंग काउंटर: परीक्षण समय को सटीक रूप से रिकॉर्ड करें
