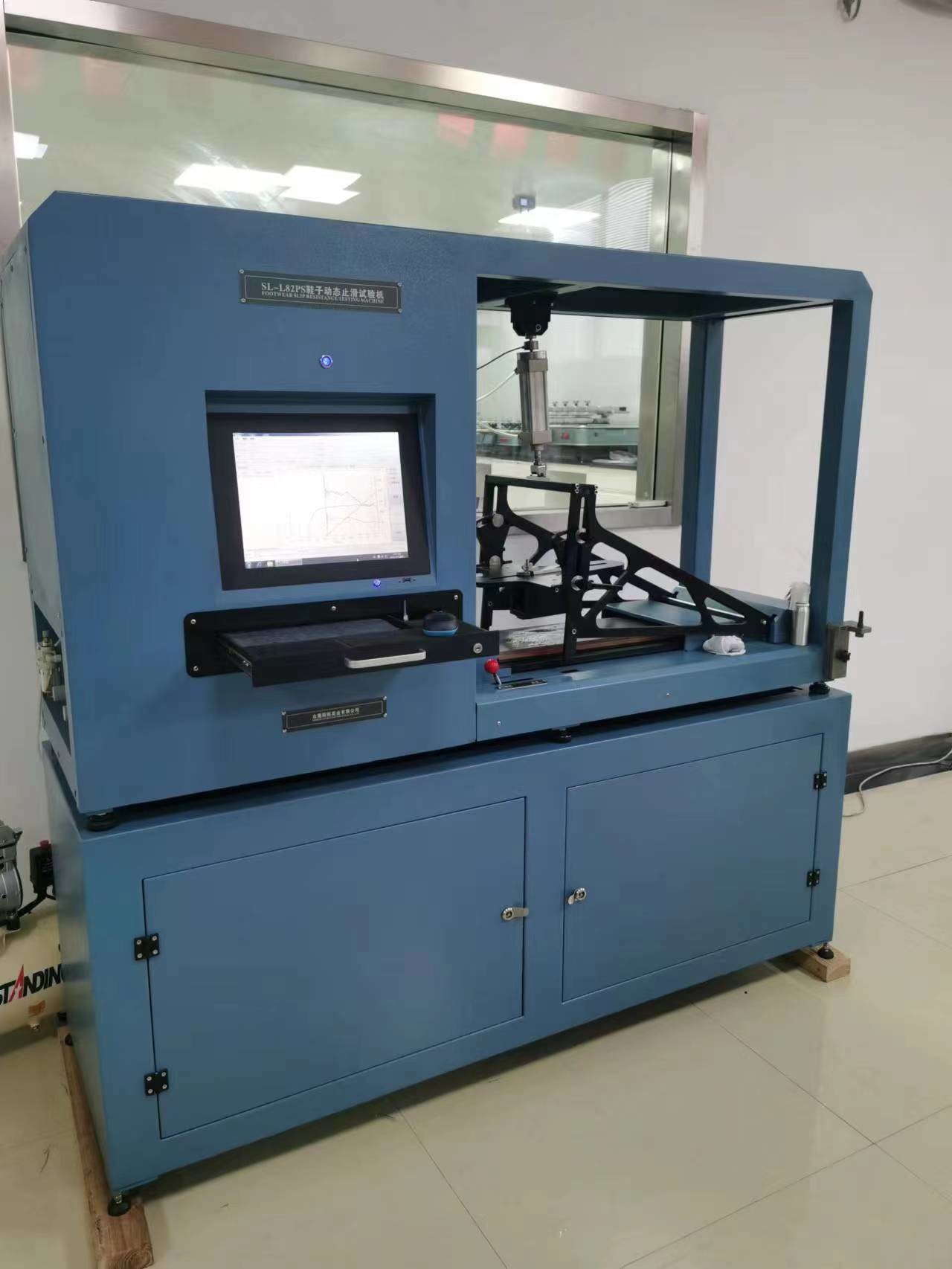

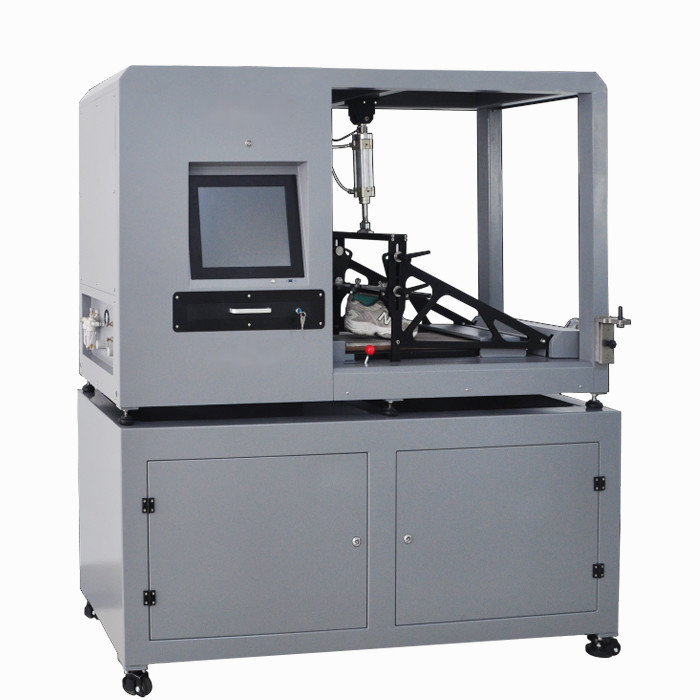

आईएसओ 13287 जूता गतिशील फिसलन प्रतिरोधपरीक्षण उपकरण
उपयोग
लकड़ी, पीवीसी, सिरेमिक टाइल या निर्दिष्ट जैसे विभिन्न माध्यमों द्वारा पूर्व निर्धारित भार लागू करें और निर्दिष्ट घर्षण समय और गति निर्धारित करें, जो एकल घर्षण गुणांक को मापने के लिए है,और फिर जूते के फिसलने प्रतिरोध का न्याय करें.
मानक
ISO 13287, GB/T 28287, ASTM F2913, SATRA TM 144, ISO 24267, ISO 20344,
सिद्धांत
विभिन्न माध्यमों (स्टेनलेस स्टील प्लेट, सिरेमिक टाइल या निर्दिष्ट) के माध्यम से निर्दिष्ट भार लागू करें। घर्षण की निर्दिष्ट संख्या और गति सेट करें।जूते के फिसलन प्रतिरोध को निर्धारित करने के लिए तल के घर्षण गुणांक को मापने के लिए;
परीक्षण परियोजना
परीक्षण आइटमःआगे की एड़ी के जूते की स्लिप
पीछे की ओर आगे की ओर फिसलना
आगे की ओर फ्लैट स्लिप
स्थापना की आवश्यकताएं
1. बिजली की आपूर्तिः AC 220V 50Hz 1500W;
2.पर्यावरणः 23 ± 2 °C, 50% ± 5%;
3ऑपरेशन: मंजिल;
4गैस आवश्यकताएंः संपीड़ित हवा
तकनीकीपीआरामीटर
| ऊर्ध्वाधर दबाव |
0 ‰ 1000N |
| क्षैतिज तनाव |
0 ‰ 1000N |
| परीक्षण गति |
(0 ~ 0.3 ± 0.03) मीटर / सेकंड समायोज्य |
| सक्रिय प्लेट स्ट्रोक |
0 ¢ 200 मिमी |
| स्थिर संपर्क समय |
0 ¢ 5s |
| जूते की अंतिम फिक्सिंग डिवाइस |
०३० |
| ऊर्ध्वाधर सेंसर |
1KN/1 पीसी |
| क्षैतिज सेंसर |
1KN/1 पीसी |
| सटीकता |
±0.5% |
| ऊर्ध्वाधर दबाव नियंत्रण की सटीकता |
± 1% |
| ऊर्ध्वाधर दबाव नियंत्रण समय |
0 ~ सेट मूल्य,0.2 सेकंड से कम |
| प्लैनेटरी रिड्यूसर |
कमी अनुपात 1:15, चल रहा है कम उन्मादी ध्वनि |
| काम की मेज |
600 * 320 मिमी (स्टेनलेस स्टील से बना) |
| नियंत्रण मोटर |
750W ब्रांड सर्वो मोटर |
| दबाव प्रणाली |
सटीक आनुपातिक वाल्व नियंत्रण, कंप्यूटर सेटिंग, स्वचालित दबाव |
| लोडिंग नमूना रैक |
एल्यूमीनियम मिश्र धातु से बना |
| नियंत्रण प्रणाली + सॉफ्टवेयर |
स्काईलाइन ने एक उच्च गति अधिग्रहण प्रणाली और विशेष परीक्षण सॉफ्टवेयर विकसित किया है, जिसमें आईएसओ 13287, एसएटीआरएम 144, एएसटीएम एफ 2913, जीबी/टी 3903.6 और अन्य परीक्षण विधियां सीधे कॉल की गई हैं। |
| आवेदन बल सिलेंडर |
एसएमसी सिलेंडर |
| सुरक्षा उपकरण |
रिसाव सुरक्षा, दबावपूर्ण अधिभार सुरक्षा, वायु बफर यात्रा सीमा सुरक्षा आपातकालीन स्टॉप स्विच सुरक्षा |
| कंकण कोण गेज |
7° और 5° दो प्रकार के |
| संपीड़ित हवा |
कम से कम 6 बार, स्लीपिंग सफाई उपकरण (pneumatic spray gun) के साथ |
| आयाम |
192*81*175 L*W*H cm |
| वजन |
600 किलो |
मानक सामान
| जूता रहता है ((40, 41, 42, 43, 44) |
1 जोड़ी |
| फास्ट लोडिंग रैक फोल्डेबल रैक के लिए |
1 पीसी |
| 5/7° कढ़ाई के कोण का गेज |
2 पीसी |
| आईएसओ 13287 मानक रबर ब्लॉक (टाइलों और उपकरण कैलिब्रेशन के लिए) |
1 पीसी |
| एकल सैंडिंग ब्लॉक |
1 पीसी |
| सैंडिंग ब्लोइंग डिवाइस (pneumatic spray gun) |
1 पीसी |
| एकल सैंडिंग ब्लॉक |
1 पीसी |
| P400 सिलिकॉन कार्बाइड सैंडपेपर |
1 पैकेज (50 पत्तियाँ) |
| आईएसओ 13287 समान टाइलें (एसआरए मानक फुटपाथ मीडिया) |
1 सेट |
| आईएसओ 13287 स्टेनलेस स्टील परीक्षण प्लेट (एसआरबी मानक फुटपाथ मीडिया) |
1 पीसी |
| मानक सिरेमिक टाइल (घरेलू, SATRA TM 144, ASTM F2913 फुटपाथ मीडिया) |
1 पीसी |
| संगमरमर इंटरफ़ेस |
1 पीसी |
| लकड़ी के फर्श का इंटरफ़ेस |
1 पीसी |
| SATRA TM 144, ASTM F2913 जूते त्वचा के साथ स्थापना कोण ब्लॉक |
1 पीसी |
| सोडियम डोडेसिल सल्फेट (SRA टाइल परीक्षण फिसलन वाली सड़क की सतह तैयार करने के लिए) |
2 बोतलें |
| मानक ग्लिसरीन जलीय घोल, साधारण ग्लिसरीन 2 बोतलें (एसआरबी स्टेनलेस स्टील प्लेट परीक्षण फिसलन वाली सड़क सतह तैयारी) |
1 बोतल |
| मजबूत चिपकने वाला आयात करें (मजबूत चिपकने वाला, फाड़ने वाला और चिपकने वाला मानक चिपकने वाला, तले, खाल और अन्य परीक्षणों का पालन नहीं करता है) |
1 रोल |
वैकल्पिक सामान
1.आईएसओ 13287 यांत्रिक झूठी पैर 1 सेट (4 / सेट, 250 जूते आकार तक के जूते के लिए स्थापना के लिए);
2घुमावदार चिपचिपाहट (मानक ग्लिसरीन मॉड्यूलेशन);
3.कठोरता परीक्षक 1 (टाइलों का पता लगाना, स्टेनलेस स्टील प्लेट की कढ़ाई);
4. एक चुप हवा कंप्रेसर;
