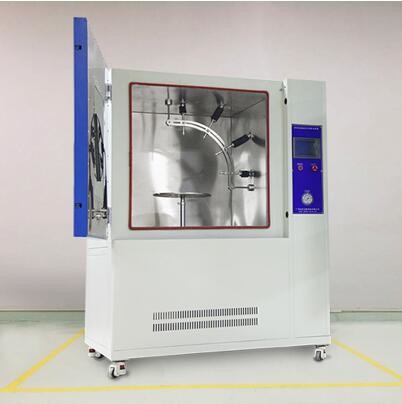

आईएसओ 20653-2013 उच्च दबाव नमक छिड़काव परीक्षण कक्ष टर्नटेबल घूर्णन गति 4 ~ 10 आर / मिनट
उपकरण का अवलोकन
आवेदन की पृष्ठभूमिःप्राकृतिक जल (बारिश, समुद्र, नदी आदि) द्वारा उत्पादों और सामग्रियों का विनाश हर साल एक अनगिनत आर्थिक नुकसान का कारण बनता है।शक्ति में गिरावट, विस्तार, मोल्डो आदि, विशेष रूप से विद्युत उत्पादों को बारिश के कारण शॉर्ट सर्किट के कारण आग में आसानी से तोड़ दिया जाता है।विशिष्ट उत्पादों या सामग्रियों के लिए संलग्नक सुरक्षा पानी परीक्षण एक आवश्यक और महत्वपूर्ण प्रक्रिया है.
सामान्य अनुप्रयोग क्षेत्र:ऑटोमोबाइल पार्ट्स और अन्य इलेक्ट्रॉनिक और इलेक्ट्रिकल उत्पाद।
उपकरण का कार्य:उपकरण का मुख्य कार्य यात्री कारों, बसों, ट्रैक्टरों, मोटरसाइकिलों और अन्य वाहनों और उनके भागों है।उत्पादों के भौतिक और अन्य संबंधित गुणों का परीक्षण किया जाता हैपरीक्षण के बाद, उत्पाद के प्रदर्शन का मूल्यांकन आवश्यकताओं को पूरा करने के लिए सत्यापन द्वारा किया जाता है, ताकि डिजाइन, सुधार,उत्पाद का सत्यापन और कारखाना निरीक्षण.
विशेषताएं
1यह उत्पादों के IPX9K वाटरप्रूफ रेटिंग परीक्षण के लिए उपयुक्त है।
2बाहरी आवरण घरेलू उच्च गुणवत्ता वाले स्टील प्लेट से बना है और सतह को बेकिंग वार्निश से चित्रित किया गया है, जो सुंदर और टिकाऊ है।
3आंतरिक बॉक्स और टर्नटेबल सभी लंबे समय तक उपयोग के लिए कोई जंग सुनिश्चित करने के लिए SUS304 # स्टेनलेस स्टील प्लेट से बने हैं।
4बॉक्स संरचना; स्व-निहित जल टैंक, परिसंचारी जल; जल टैंक में स्थापित जल टैंक फ्लोट वाल्व, पानी के प्रवेश का स्वतः नियंत्रण, और कम जल स्तर अलार्म का पता लगाने,प्रभावी रूप से पंप को सूखा और क्षतिग्रस्त होने से रोकना.
5दरवाजे पर एक पारदर्शी अवलोकन खिड़की (गर्म ग्लास सामग्री) है, और आंतरिक परीक्षण स्थितियों के अवलोकन की सुविधा के लिए बॉक्स के अंदर एलईडी प्रकाश व्यवस्था स्थापित की गई है।

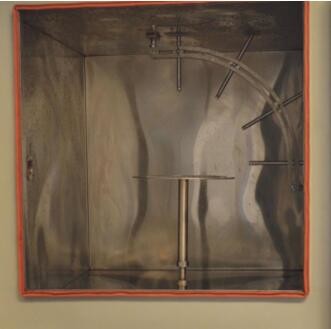

6चार पंखे के आकार के नोजल बॉक्स के दाहिने पक्ष के 90° के भीतर समान रूप से वितरित हैं, जो मानक के अनुसार सख्ती से डिजाइन किए गए हैंः
7स्प्रे प्रवाह दर, दबाव और तापमान को टच स्क्रीन पर सेट किया जा सकता है।
8टर्नटेबल ड्राइव: घरेलू उच्च गुणवत्ता वाले स्टेपर मोटर का उपयोग, गति और कोण टच स्क्रीन (समायोज्य) पर सेट किया जा सकता है, मानक रेंज के भीतर सटीक stepless समायोज्य।
9परीक्षण बॉक्स मूल आयातित पानी पंप को अपनाता है, जो उच्च तापमान और उच्च दबाव के लिए प्रतिरोधी है, और स्थिर प्रदर्शन के साथ लंबे समय तक इस्तेमाल किया जा सकता है।
10. परीक्षण समय टच स्क्रीन पर सेट किया जा सकता है। सेटिंग रेंज 0-999min (समायोज्य) है।
11मुख्य नियंत्रण प्रणाली में ताइवान वेइलन 7 इंच टच स्क्रीन + पैनासोनिक पीएलसी, एलएस, ओमरोन और अन्य आयातित ब्रांडों जैसे विद्युत घटक, राष्ट्रीय मानकों के अनुरूप वायरिंग प्रौद्योगिकी का उपयोग किया गया है।बोर्ड का लेआउट उचित है, तारों को दृढ़, स्पष्ट रूप से चिह्नित किया गया है।
12ग्राहक की आवश्यकताओं के अनुसार, संचार कार्यों को बढ़ाएं, कंप्यूटर से कनेक्ट करें, परीक्षण डेटा प्रिंट करें।
तकनीकी मापदंड
| संरचनात्मक मापदंड |
| आंतरिक बॉक्स का आकार |
1000* गहराई 1000* ऊंचाई 1000 मिमी |
| बाहरी आकार |
लंबाई 1400* गहराई 1180* ऊंचाई 1850 मिमी |
| छिद्रों की संख्या |
4 |
| नोजल कोण |
0°, 30°, 60°, 90° (ऊर्ध्वाधर दिशा) |
| नोजल की दूरी |
100-200 मिमी (मैनुअल रूप से समायोजित किया जा सकता है) |
| नमूना टर्नटेबल |
व्यास 400 मिमी व्यास |
| टर्नटेबल उठाने की विधि |
फिक्स्ड (गैर-समायोज्य) |
| फलन पैरामीटर |
| जल छिड़काव प्रवाह दर |
14 से 16 लीटर/मिनट |
| पानी के छिड़काव का तापमान |
सामान्य तापमान (25 °C); 80 ± 5 °C (विकल्प तापमान पर सहमति हो सकती है) |
| पानी के छिड़काव का दबाव |
8000~10000 केपीए |
| टर्नटेबल के असर का वजन |
50 किलो |
| टर्नटेबल की घूर्णन गति |
4~10 r/min (सटीक रूप से समायोज्य) |
| परीक्षण का समय |
120S (30S प्रति स्थिति) |
| विद्युत पैरामीटर |
| उपकरण की बिजली आपूर्ति |
380V |
| परीक्षण नमूने की बिजली आपूर्ति |
220 वोल्ट |
| उपकरण की शक्ति |
10.0KW |
| सुरक्षा सुरक्षा कार्य |
रिसाव संरक्षण, पानी की कमी संरक्षण, शॉर्ट सर्किट संरक्षण |
