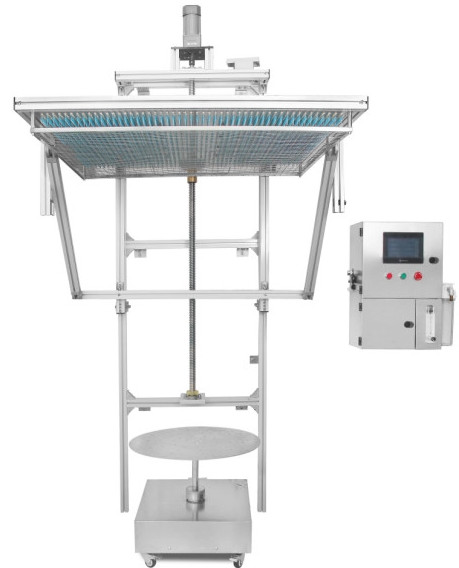

IPX1 IPX2 दीवार पर घुड़सवार स्टेनलेस स्टील पर्यावरण परीक्षण कक्ष / ऊर्ध्वाधर ड्रिप परीक्षक

पर्यावरण परीक्षण कक्ष का प्रयोग

The main function of this equipment is to test the physical and other related performance of products under the conditions of simulated dripping weather for products such as electrical and electronic products, दीपक, विद्युत अलमारियाँ, विद्युत घटक, ऑटोमोबाइल, मोटरसाइकिल और उनके घटकों और भागों। परीक्षण के बाद,परीक्षण के माध्यम से यह निर्धारित करने के लिए कि क्या उत्पाद का प्रदर्शन उत्पाद के डिजाइन को सुविधाजनक बनाने के लिए आवश्यकताओं को पूरा करता है, सुधार, परीक्षण और कारखाना निरीक्षण।

मानक

IEC60529: 1989 + A1: 1999 + A2: 2013, ISO20653 सड़क वाहन

विशेषताएं

1यह पानी के प्रतिरोधी ग्रेड परीक्षण के लिए लागू होता हैIPX1 और IPX2

2स्तंभ संरचना, उपकरण का स्थिर संचालन; मुख्य फ्रेम को एक पूरे के रूप में पैक किया जा सकता है, जो परिवहन के लिए सुविधाजनक है और साइट पर स्थापना समय बचाता है।

3उपकरण फ्रेम उच्च गुणवत्ता वाले एल्यूमीनियम मिश्र धातु से बना है, और नमूना टर्नटेबल लंबे समय तक उपयोग के बाद कोई जंग सुनिश्चित करने के लिए SUS304 # स्टेनलेस स्टील प्लेट से बना है।

4. रिंगटॉप प्लेटः वैक्यूम डिजाइन, उच्च जंग प्रतिरोधी स्टेनलेस स्टील से बना, टिकाऊ।

5. रिनड्रॉप प्लेट उठाना: रिनड्रॉप प्लेट को नियंत्रित करने के लिए उच्च गुणवत्ता वाले इलेक्ट्रिक लिफ्ट का उपयोग किया जाता है, जिसे धीरे-धीरे उठाया जा सकता है।

6नोजल की संपर्क स्थिति पीतल की कॉपर डिजाइन है, जो जल्दी से सुई को बदल सकती है;एक स्टेनलेस स्टील जाल सुरक्षात्मक ढक्कन प्रभावी ढंग से परीक्षण ऑपरेटर के सिर के परीक्षण सुई को गलती से छूने से रोकने के लिए सुई के नीचे स्थापित किया जाता है.

7ड्रिप प्रवाहः प्रवाह मीटर एक विनियमन वाल्व से लैस है, जिसे मैन्युअल रूप से और सटीक रूप से समायोजित किया जा सकता है।

8. बारिश के बूंद पैनल को स्वचालित रूप से उठाया और नीचे किया जा सकता है,और नोजल स्वचालित रूप से बंद हो जाएगा जब यह परीक्षण वस्तु के उच्चतम बिंदु से 200 मिमी की दूरी पर हो (फोटोइलेक्ट्रिक स्विच द्वारा पता लगाया जाता है).

9. इसमें संपीड़ित हवा सुखाने का कार्य है। परीक्षण पूरा होने के बाद, लंबे समय तक पोलिंग और स्केलिंग के कारण पिनहोल को अवरुद्ध करने से बचने के लिए ड्रिप बॉक्स में अतिरिक्त पानी को हटाया जा सकता है।

10. नमूना चरण एक स्टेपिंग मोटर का उपयोग करता है, और घूर्णन गति और मानक कोण को टच स्क्रीन पर सटीक रूप से सेट किया जा सकता है। आईपीएक्स 1 मानक के लिए 1 आर / मिनट की गति की आवश्यकता होती है;यह स्वचालित रूप से IPX2 कोण परीक्षण आवश्यकताओं को पूरा कर सकते हैं: चार स्थानों पर क्रमशः 2.5 मिनट तक बारिश हो रही है।

11. टर्नटेबल एक नमूना पावर सॉकेट (AC220,10A) से लैस है। नमूना शक्ति के पावर ऑन और पावर ऑफ समय को कार्यक्रम के माध्यम से नियंत्रित किया जा सकता हैःबिजली बंद (0-999min) - बिजली चालू (0-999min) - बिजली बंद (0-999min), जो परीक्षण के दौरान नमूना की शक्ति पर लागू होता है और शक्ति बंद।

12. मुख्य नियंत्रण घटक 7 इंच की टच स्क्रीन+पैनासोनिक पीएलसी हैं; विद्युत घटक आयातित ब्रांड जैसे कि एलएस और ओमरोन हैं;तारों की प्रक्रिया राष्ट्रीय मानकों की आवश्यकताओं को पूरा करना चाहिए, विद्युत बोर्ड का लेआउट उचित होना चाहिए, वायरिंग मजबूत होनी चाहिए और निशान स्पष्ट होने चाहिए।

13उपकरण आधार सुविधाजनक आंदोलन और निर्धारण के लिए 4 चल बैंड ब्रेक रोलर्स से लैस है।

कार्यात्मक मापदंड
