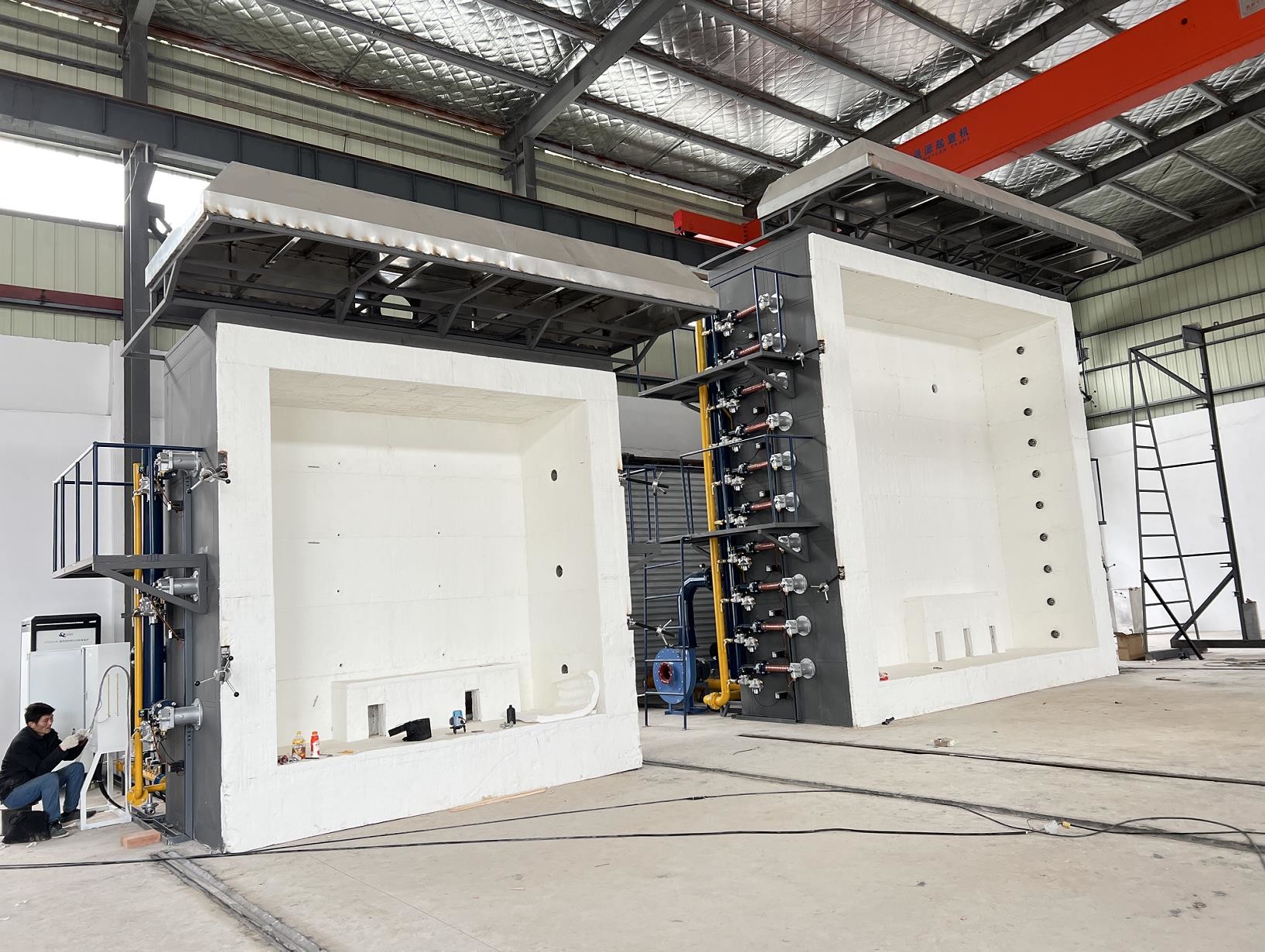

उच्च तापमान ऊर्ध्वाधर भट्टी
I. आवेदन का दायरा:
1.1 ऊर्ध्वाधर पृथक्करण तत्वों के उद्घाटन में स्थापित दरवाजे और शटर असेंबली के अग्नि प्रतिरोध परीक्षण के लिए लागू;जैसे कि टिका हुआ दरवाजे, धुरी वाले दरवाजे, क्षैतिज स्लाइडिंग दरवाजे, ऊर्ध्वाधर स्लाइडिंग दरवाजे, (लिंक स्लाइडिंग दरवाजे और अनुभागीय दरवाजे सहित), रोलिंग दरवाजे, अन्य स्लाइडिंग, फोल्डिंग दरवाजे, फ्लैप दरवाजे, पैनल जिन्हें दीवार में ले जाया जा सकता है, आदि। साथ ही बिना दरवाजे और शटर वाले दरवाजों के निर्माण का अग्नि प्रतिरोध परीक्षण।
द्वितीय.मानकों
2.1 मानक बीएस एन 1364-1: 2015 के अनुरूप: "गैर-भार वहन के लिए अग्नि प्रतिरोध परीक्षण भाग 1: दीवारें
2.2 मानक बीएस एन 1364-3: 2014 के अनुरूप: "गैर-भार वहन करने वाली दीवारों के लिए अग्नि प्रतिरोध परीक्षण। भाग 1: पर्दे की दीवारें। पूर्ण संरचनात्मक अखंडता असेंबली"।
2.3 मानक बीएस एन 1364-4: 2014 के अनुरूप "गैर-भार वहन करने वाले तत्वों का अग्नि प्रतिरोध परीक्षण। भाग 4 पर्दा दीवार, घटक विन्यास
2.4 बीएस एन 1365-1:2012 के अनुरूप "भार वहन करने वाले घटकों का अग्नि प्रतिरोध परीक्षण भाग 1: दीवारें"।
2.5 बीएस एन 1365-5:2004 के अनुरूप "लोड-असर तत्वों का अग्नि प्रतिरोध परीक्षण भाग 5: बालकनियाँ और पैदल मार्ग
2.6 बीएस एन 1365-6:2004 के अनुरूप "भार वहन करने वाले तत्वों का अग्नि प्रतिरोध परीक्षण भाग 6: सीढ़ियाँ
2.7 बीएस एन 1366-2:2015 के साथ अनुरूपता "सेवा प्रतिष्ठानों का अग्नि प्रतिरोध परीक्षण भाग 2 फायर डैम्पर्स
2.8 बीएस एन 1366-3:2009 के अनुरूप "सेवा प्रतिष्ठानों का अग्नि प्रतिरोध परीक्षण भाग 3 अभेद्य सील
2.9 बीएस एन 1366-5:2010 के अनुरूप "सेवा प्रतिष्ठानों का अग्नि प्रतिरोध परीक्षण भाग 5 सहायक मार्ग और वेंटिलेशन शाफ्ट
2.10 बीएस एन 1634-1:2014+ए1:2018 के अनुरूप "दरवाजे और हुड असेंबलियों का अग्नि प्रतिरोध परीक्षण भाग 1 दरवाजे और हुड की आग
3.12 बीएस एन 1634-2:2008 के अनुरूप "दरवाजे, शटर और संचालन योग्य खिड़की सहायक उपकरण और असेंबली के लिए बिल्डिंग हार्डवेयर घटकों का अग्नि प्रतिरोध परीक्षण भाग 2
3.13 मानक बीएस एन 1634-3: 2004 के अनुरूप "दरवाजे और प्रावरणी घटकों का अग्नि प्रतिरोध परीक्षण भाग 3 धुआं दरवाजे और प्रावरणी"।
3.14 बीएस ईएन 13381-2: 2014 के अनुरूप "अग्नि प्रतिरोध में घटकों के योगदान का निर्धारण करने के लिए परीक्षण विधियां। ऊर्ध्वाधर संरचनाओं की सुरक्षा
3.15 मानक बीएस एन 13381-4:2013 के अनुरूप "अग्नि प्रतिरोध में सदस्यों के योगदान का निर्धारण करने के लिए परीक्षण विधियां भाग 4 इस्पात संरचनाओं की निष्क्रिय सुरक्षा
3.16 मानक बीएस एन 13381-7:2019 के अनुरूप) "अग्नि प्रतिरोध में सदस्यों के योगदान को निर्धारित करने के लिए परीक्षण विधियां भाग 7 लकड़ी के सदस्यों पर लागू सुरक्षा
3.17 मानक बीएस एन 13381-8 के अनुरूप: 2013 "सदस्यों की अग्नि प्रतिरोध निर्धारित करने के लिए परीक्षण विधियां स्टील सदस्यों के लिए सुरक्षा विधियां स्टील सदस्यों पर लागू होती हैं
3.18 मानक बीएस एन 13381-9: 2015 के अनुरूप "आग प्रतिरोध में सदस्यों के योगदान का निर्धारण करने के लिए परीक्षण विधियां। वेब ओपनिंग के साथ स्टील बीम के लिए अग्नि सुरक्षा प्रणालियों का अनुप्रयोग
3.19 मानक एएसटीएम ई119: 2012 के अनुरूप है "भवन संरचनाओं और सामग्रियों के लिए अग्नि परीक्षण के तरीके
3.20 डोर असेंबलियों के अग्नि परीक्षण के लिए मानक UL 10B: 2008 मानक के अनुरूप है
3.21 सकारात्मक दबाव के तहत डोर असेंबली के अग्नि परीक्षण के लिए UL 10C: 2009 मानक के अनुरूप
तृतीय.मुख्य प्रदर्शन विशेषताएँ:
3.1 एक भट्टी का उपयोग कई उद्देश्यों के लिए किया जा सकता है और यह कई मानकों के अनुकूल हो सकती है।
3.2 प्रत्येक सड़क के तापमान, दबाव और प्रवाह दर जैसे विभिन्न पहलुओं का डेटा एकत्र करने के लिए उच्च परिशुद्धता अधिग्रहण कार्ड को अपनाएं, और दहन के समय और सीधे वास्तविक जानकारी के वास्तविक समय पुनरुत्पादन के लिए माइक्रो कंप्यूटर द्वारा विश्लेषण, प्रक्रिया और नियंत्रण करें। माइक्रो कंप्यूटर विश्लेषण और निर्धारण द्वारा परिणाम प्राप्त करना;यह सुनिश्चित करने के लिए कि सिस्टम उच्च गुणवत्ता, उच्च गति संचालन और उन्नत है, पूरी मशीन सभी उच्च-गुणवत्ता वाले उपकरणों को अपनाती है।
3.3 उच्च परिशुद्धता अधिग्रहण कार्ड + मल्टी-सर्किट मॉड्यूल + पीएलसी + कंप्यूटर को अपनाएं, और उत्कृष्ट स्थिरता, दोहराव और प्रतिलिपि प्रस्तुत करने योग्यता के साथ पीआईडी स्वचालित नियंत्रण मोड लागू करें।
3.4 वैश्विक परिशुद्ध उपकरणों के लिए एक विशेष विकास सॉफ्टवेयर, विन्डोज़ एक्सपी ऑपरेशन इंटरफ़ेस और लैबव्यू को अपनाते हुए, इंटरफ़ेस शैली ताज़ा, सुंदर और सरल है।परीक्षण के दौरान, माप परिणाम वास्तविक समय में प्रदर्शित होते हैं और सही वक्र गतिशील रूप से खींचा जाता है, और डेटा को स्थायी रूप से सहेजा, पढ़ा और मुद्रित किया जा सकता है।उच्च बुद्धिमत्ता, निर्देशित मेनू संचालन, आसान और सहज सुविधाओं के साथ, ताकि परीक्षण के परिणाम अधिक सटीक हों।
3.5 भट्टी का डिज़ाइन जीवन 15 वर्ष से अधिक है, और भट्टी अमेरिकी GOVMARK (गोमैक) तकनीक से बनाई गई है।पांच-परत संरचना, जब भीतरी परत का तापमान 1300 ℃, बाहरी परत का तापमान कमरे का तापमान होता है;लंबी सेवा जीवन, आंतरिक परत (पहनने वाले हिस्से) की इन्सुलेशन सामग्री को बदलना आसान है।
3.6 सभी पहलुओं में सुरक्षा कारक को बढ़ाने के लिए एयर डक्ट थर्मल प्रोटेक्शन, प्रेशर रिलीज प्रोटेक्शन, लीकेज प्रोटेक्शन, गैस लीक डिटेक्शन, गैस लाइन सेफ्टी प्रोटेक्शन, बर्नर सेफ्टी प्रोटेक्शन और अन्य सुरक्षा सुविधाओं सहित कई सुरक्षा सुरक्षा प्रणालियाँ।
3.7 भट्ठी से निकाली गई उच्च तापमान वाली गर्म हवा को पानी से ठंडा और हवा से ठंडा किया जाता है, और पानी परिसंचारी पानी का उपयोग करता है, जिससे ऊर्जा संरक्षण में सुधार होता है।
चतुर्थ.भट्ठी का संरचनात्मक इंजीनियरिंग डिजाइन
4.1 फर्नेस निर्माण: फर्नेस को 15 वर्षों से अधिक समय तक चलने के लिए डिज़ाइन किया गया है, और फर्नेस को संयुक्त राज्य अमेरिका की GOVMARK (गोमैक) तकनीक का उपयोग करके बनाया गया है।पाँच-परत संरचना, जब भीतरी परत 1300°C होती है, बाहरी परत का तापमान कमरे का तापमान होता है;लंबी सेवा जीवन, आंतरिक परत की इन्सुलेशन सामग्री (पहनने वाले हिस्से) को बदलना आसान है।बाहर से अंदर तक पाँच-परत की संरचना इस प्रकार है: पहली परत एक स्टील फ्रेम है;दूसरी परत परिधि के रूप में लाल ईंटों से बनाई गई है;तीसरी परत दुर्दम्य उच्च तापमान एस्बेस्टस है;चौथी परत दुर्दम्य ईंटें हैं;पाँचवीं परत में ज़िरकोनियम दुर्दम्य उच्च तापमान वाला कपास होता है, जिसका दुर्दम्य तापमान 1600°C होता है।
4.2 उच्च तापमान प्रतिरोधी सामग्री।
4.2.1 दुर्दम्य ईंटें: उच्चतम तापमान प्रतिरोध के लिए तापमान का उपयोग 1750 ℃, लंबे समय तक उच्च तापमान प्रतिरोध 1600 ℃, थोक घनत्व 1.0 ग्राम/सेमी3, कमरे के तापमान की संपीड़न शक्ति 3.2 एमपीए से अधिक, 1400 ℃ 0.5% की रिफ़ायर लाइन परिवर्तन, थर्मल चालकता 0.4W/m से बेहतर - K.
4.2.2 बॉन्डिंग के लिए औद्योगिक दुर्दम्य बाइंडर: तापमान 1400℃ का उपयोग करें।
4.2.3 भट्टी उच्च तापमान प्रतिरोधी कपास: ज़िरकोनियम युक्त दुर्दम्य उच्च तापमान कपास, 50 मिमी की मोटाई, 1600 ℃ का लंबे समय तक दुर्दम्य तापमान, औद्योगिक भट्ठा विशेष इन्सुलेशन सामग्री का उपयोग करना।
4.3 फ्रेम के लिए सामग्री: "औद्योगिक फर्नेस डिजाइन मैनुअल" (तीसरा संस्करण), अध्याय 11 - भट्ठी के लिए संरचनात्मक भाग, खंड 3 - स्टील चयन, भट्ठी स्तंभ, साइड स्तंभ, आर्च फुट बीम, फोर्स क्रॉसबीम और टाई रॉड, आदि के अनुसार चयन Q235-A स्टील चुनें, भट्टी की बाहरी दीवार स्टील प्लेट Q215-A स्टील चुनें।फर्नेस स्टील सामग्री: Q235 से कम नहीं;फर्नेस स्टील प्लेट: मोटाई ≥ 3 मिमी।स्टील फ्रेम का उपयोग कर क्षैतिज भट्टी बॉडी सामग्री, प्रतिस्थापन योग्य।
4.4 भट्ठी का आकार: 3000 मिमी (डब्ल्यू) * 3000 मिमी (एच) * 1500 मिमी (डी)।
4.5 भट्ठी इस्पात संरचना और पाइप विरोधी जंग उपचार: कोटिंग की तीन परतों का उपयोग, सभी उच्च तापमान प्रतिरोधी विरोधी जंग कोटिंग, काले और भूरे रंग की बाहरी परत।
