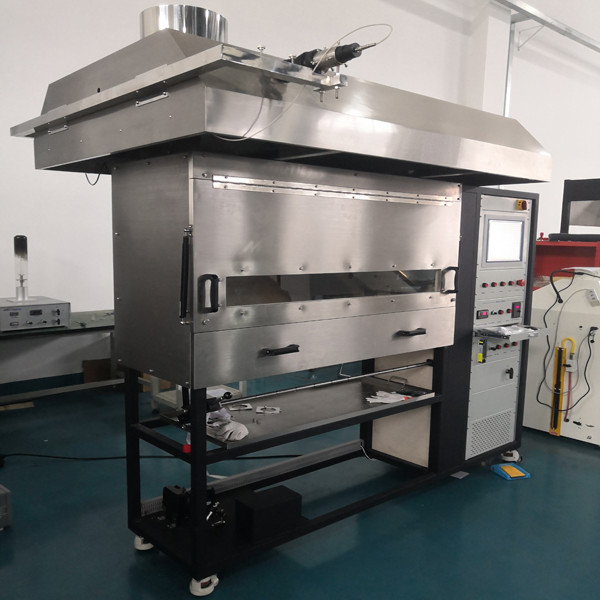

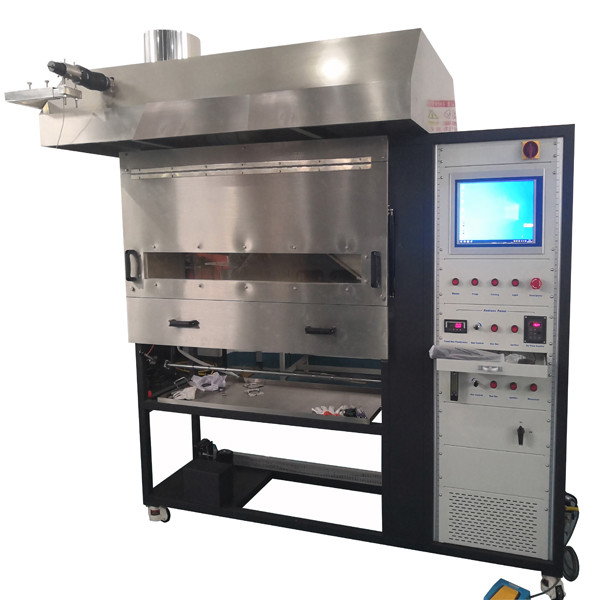

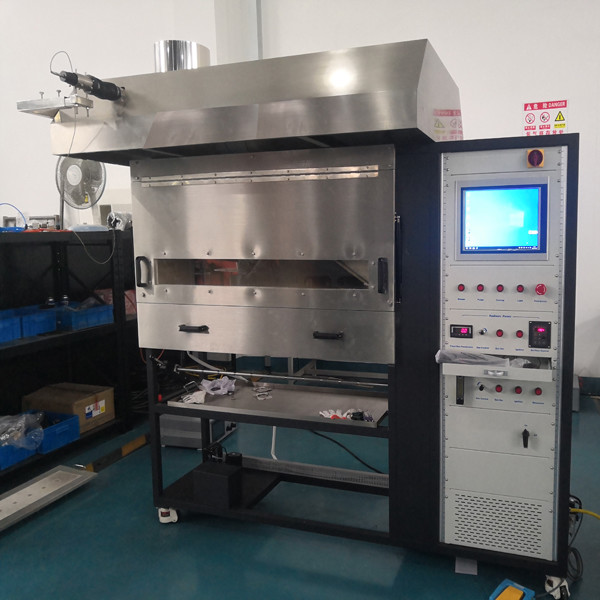

निर्माण सामग्री ज्वलनशीलता परीक्षक
आवेदन
परीक्षण के दौरान क्षैतिज रूप से फैलने वाली लौ बंद करने और फर्श सामग्री के धुएं के घनत्व के महत्वपूर्ण विकिरण प्रवाह को मापने के लिए।
विशेषताएं
1- रेडिएंट प्लेट के गैस सप्लाई के लिए ब्लोअर लगातार गैस सप्लाई कर सकता है, जबकि एयर कंप्रेसर निरंतर गैस सप्लाई कर सकता है।
2हीट फ्लक्स मीटर, बिना पानी की आपूर्ति के पोर्टेबल वाटर कूलिंग सिस्टम।
3कक्ष के शीर्ष पर स्टेनलेस स्टील का वेंटिलेशन हुड।
4गर्मी और संक्षारण प्रतिरोधी एल्यूमीनियम सिलिकेट प्लेट का आंतरिक कक्ष।

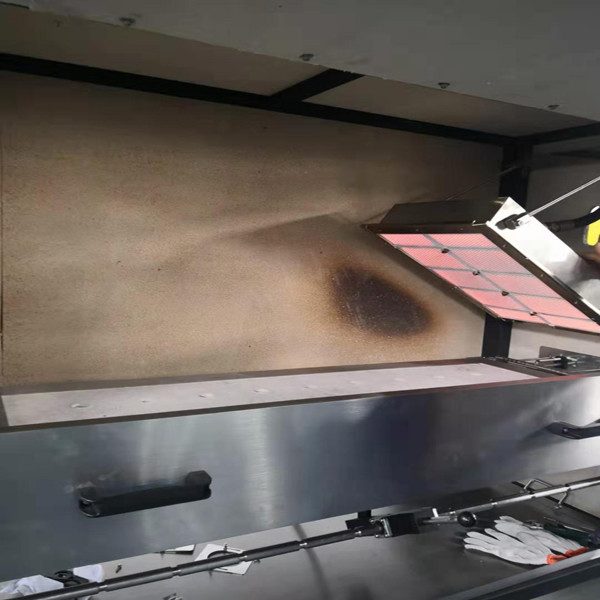

5गर्मी प्रतिरोधी मधुमक्खी के झाड़ू सेरेमिक थर्मल रेडिएंट प्लेट 300 मिमीX450 मिमी, 30 डिग्री पर झुकाव।

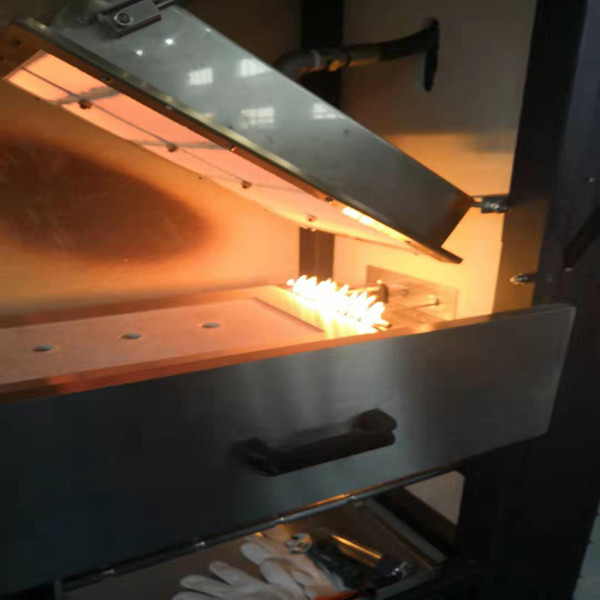

6स्वतः प्रज्वलन प्रणाली के साथ टी आकार का छिद्रपूर्ण बर्नर स्वतः धक्का प्रणाली के साथ नमूना प्रज्वलित करता है।
7गैस नियंत्रण बोर्ड, सुई वाल्व बर्नर की लौ की ऊंचाई को नियंत्रित करता है, एमएफसी गैस प्रवाह और डिजिटल डिस्प्ले को नियंत्रित करता है।
8इन्वर्टर ब्लोअर आउटपुट को नियंत्रित करता है, वेंटुरी हवा और गैस के अनुपात को नियंत्रित करता है, और लौ स्थिर और सटीक होती है।
9. छिद्रित कैलिब्रेशन उपकरण: ऊपर, बाएं या दाएं मोड़कर विकिरण प्लेट के आउटपुट को समायोजित करें।
10आईआर रेडियोमीटर विकिरण प्लेट का तापमान दर्शाता है।
11वैकल्पिक धुआं घनत्व परीक्षण प्रणाली।
12ऑप्टिकल प्रणाली 2900 ± 100 K प्रकाश उन्नत ऑप्टिकल सिग्नल रिसीवर।
13. 19" पीसी लैब व्यू सॉफ्टवेयर के साथ एकीकृत डिजाइन।
141 पीसी थर्मोकपल के साथ चिमनी, और 1 पीसी थर्मोकपल सॉफ्टवेयर द्वारा नियंत्रित आंतरिक कक्ष।
मानक
ISO 9239-1 फर्श सामग्री के अग्नि प्रतिक्रिया परीक्षण, भाग 1, उज्ज्वल गर्मी के साथ फर्श सामग्री के दहन प्रदर्शन को मापता है।
ISO 9239-2 फर्श सामग्री के अग्नि प्रतिक्रिया परीक्षण, भाग 2, 25kw/m2 गर्मी प्रवाह के संपर्क में लौ के क्षैतिज प्रसार को मापता है।
एएसटीएम ई 648 ऊष्मा विकिरण ऊर्जा स्रोत के साथ फर्श कवरिंग सिस्टम CHF के लिए मानक परीक्षण विधि।
एएसटीएम ई 970 ऊष्मा विकिरण ऊर्जा स्रोत का उपयोग कर उजागर अटारी मंजिल इन्सुलेशन के फर्श सामग्री CHF के लिए मानक परीक्षण विधि।
एनएफपीए 253 ऊष्मा विकिरण ऊर्जा स्रोत के साथ फर्श कवरिंग सिस्टम के CHF के लिए मानक परीक्षण विधि।
DIN 4102
विनिर्देश
| आयाम परीक्षण कक्ष |
2220 ((W) × 1500 ((D) × 2650 ((H) मिमी |
| नियंत्रण कक्ष |
600 ((W) × 600 ((D) × 1600 ((H) मिमी |
| गैस नियंत्रण कक्ष |
600 ((W) × 600 ((D) × 1000 ((H) मिमी |
| शक्ति |
AC 220V, 50/60Hz, 25A |
| वजन |
220 किलो |
| वायु आपूर्ति विकल्प प्रोपेन |
95% |
परीक्षण रिपोर्ट
| रिपोर्ट |
| परीक्षण एजेंसी |
|
| मानक |
|
| ऑपरेटर |
|
परीक्षण तिथि |
|
| परिवेश का तापमान |
|
पर्यावरण आर्द्रता |
|
| उपकरण की समय सीमा |
|
| उत्पाद का नाम |
|
नमूने का सीरियल नंबर |
|
| मॉडल विनिर्देश |
|
| नमूना का आकार |
|
उपकरण कोड |
|
| सामग्री घनत्व (जी/एम2) |
|
परीक्षण का समय |
|
| डिबग संतुलन |
|
| परीक्षण परिणाम: |
| दूरी (मिमी) |
लौ के सामने का समय (s) |
दूरी ((मिमी) |
लौ के सामने का समय (s) |
| 60 |
|
560 |
|
| 110 |
|
610 |
|
| 160 |
|
660 |
|
| 210 |
|
710 |
|
| 260 |
|
760 |
|
| 310 |
|
810 |
|
| 360 |
|
860 |
|
| 410 |
|
910 |
|
| 460 |
|
960 |
|
| 510 |
|
1100 |
|
| लौ का सामने का छोर सबसे लंबी दूरी तक पहुँचता है (सेमी) |
|
महत्वपूर्ण विकिरण प्रवाह ((kW/m)2) |
|
| कुल धुआं का मूल्य ((% मिनट) |
|
अधिकतम अवशोषण दर ((%) |
|
| 10min लौ के सामने के अंत तक पहुँचने की दूरी ((मिमी) |
|
10 मिनट का महत्वपूर्ण विकिरण ताप मान ((kW/m2) |
|
| 20min लौ के सामने के अंत तक पहुंचने की दूरी ((मिमी) |
|
20 मिनट का महत्वपूर्ण विकिरण ताप मान ((kW/m2) |
|
| 30min लौ के सामने के अंत तक पहुँचने की दूरी ((मिमी) |
|
30 मिनट का महत्वपूर्ण विकिरण ताप मान ((kW/m)2) |
|
| प्रज्वलन का समय |
|
लौ बुझाने का समय (s) |
|
| परीक्षण के दौरान देखी गई घटनाः |
|
