भवन निर्माण सामग्री के लिए डीआईएन 4102-15/16 ब्रांडशैच परीक्षण उपकरण

DIN 4102-15/16 Brandschacht परीक्षण उपकरण

1आवेदन

डीआईएन 4102-16 डीआईएन 4102-15 के अनुसार "ब्रैंडस्चैच" में निर्माण सामग्री के परीक्षण के लिए एक समान प्रक्रिया का वर्णन करता है।DIN 4102-16 का संशोधन परीक्षण विधि में प्रयुक्त मानक उत्पादों की सूची को अद्यतन करने के लिए किया जाता है. परीक्षण विधि का उपयोग भवन सामग्री के अग्नि परीक्षण के लिए किया जाता है। ब्रांडस्चैच एक वर्ग आवास है जिसमें नीचे से निरंतर प्रवाह दर वाली हवा लाई जाती है,और जिस से ऊपर से धुएं की गैस निकलती हैयह एक वर्ग गैस बर्नर से सुसज्जित है जिसके माध्यम से एक माउंटिंग फ्रेम में व्यवस्थित नमूने को एक धुआं बनाने के लिए, ज्वलन के लिए उजागर किया जाता है।

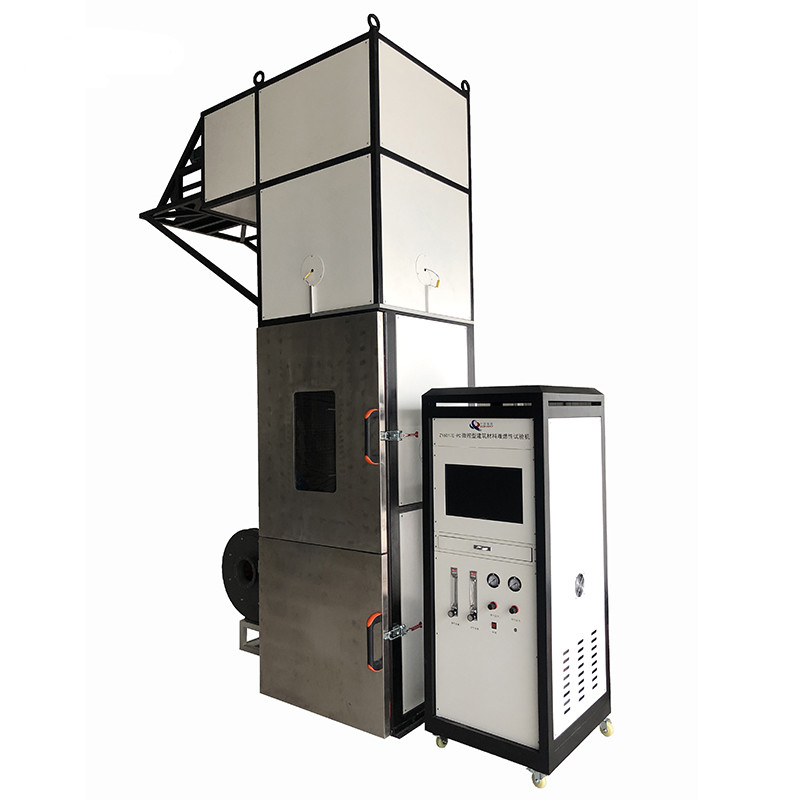

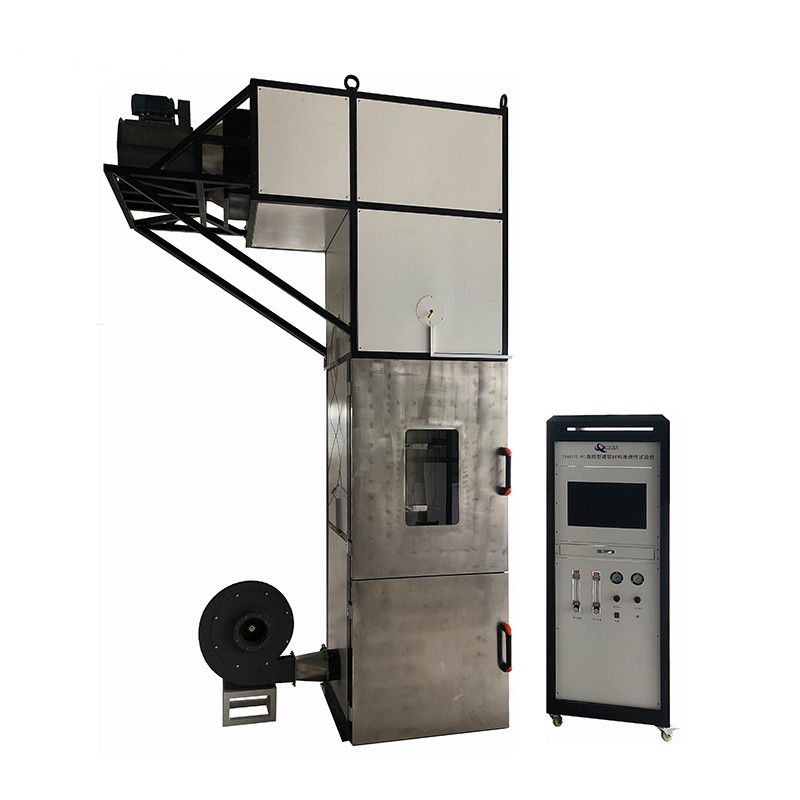

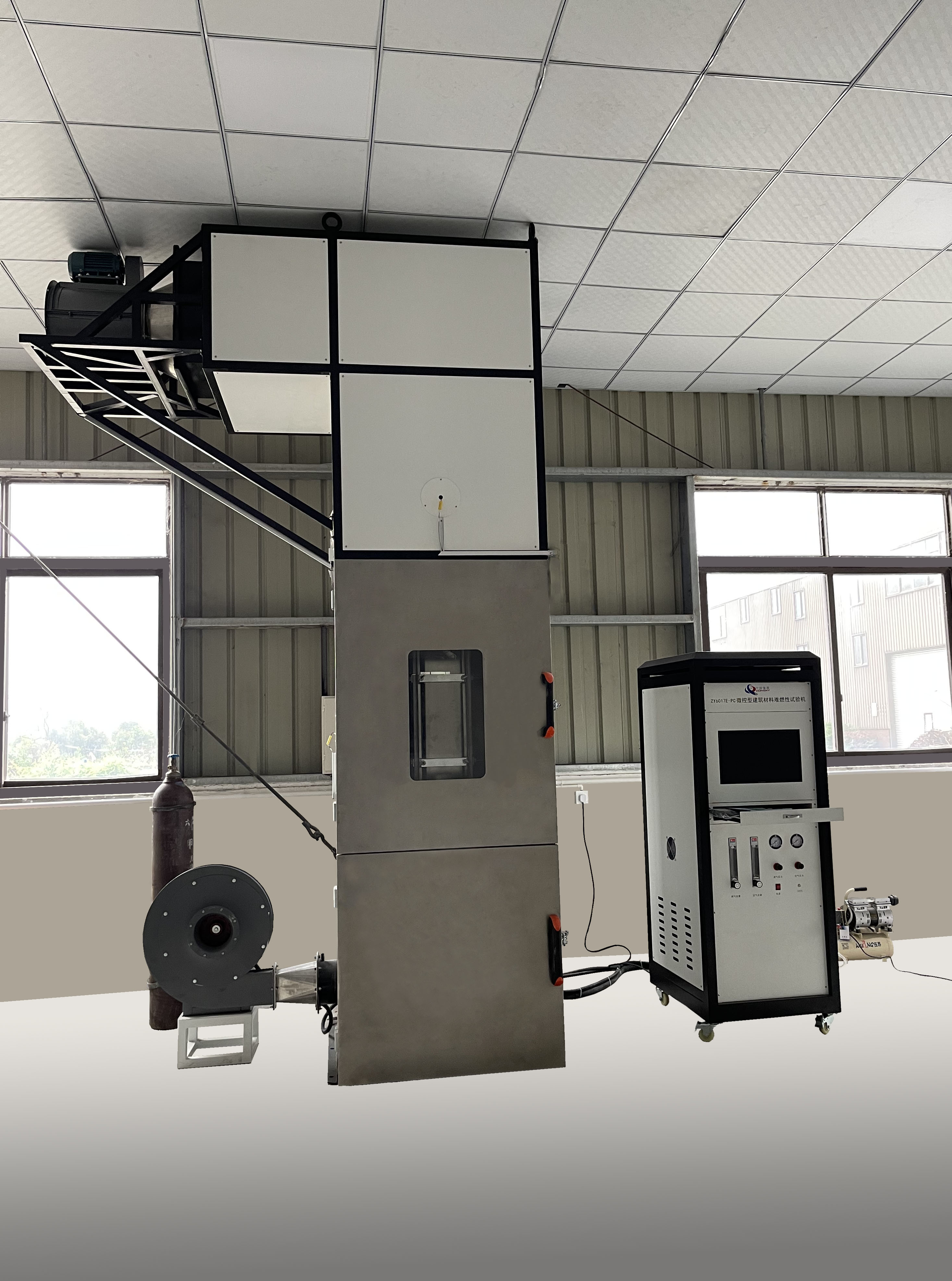

ब्रैंडस्चैच परीक्षण यंत्र, DIN 4102 भाग 15 के अनुसार निर्माण सामग्री और तत्वों के अग्नि परीक्षण के लिए डिज़ाइन किया गया है।जिसके नीचे से हवा का निरंतर प्रवाह आता है, और दहन गैस कक्ष के शीर्ष से बाहर निकलती है। नमूनों को लंबवत रूप से स्थापित किया जाता है और एक वर्ग गैस बर्नर द्वारा उत्पन्न लौ के संपर्क में आते हैं।

2. तकनीकी मापदंड

2.1 परीक्षण यंत्र में दहन कक्ष, नियंत्रण कैबिनेट, बर्नर, नमूना धारक, कैलिब्रेशन यंत्र आदि शामिल हैं;

2.2 दहन कक्ष का आंतरिक खोखला आकार 800 मिमी*800 मिमी*2000 मिमी है और कक्ष की दीवार एक बहुस्तरीय इन्सुलेशन संरचना है;

2.3 दहन कक्ष की दीवार एक बहुस्तरीय संरचना है, अंदर से बाहर तकः 2 मिमी स्टील प्लेट, 6 मिमी एस्बेस्टस शीट (घनत्व 600 किलोग्राम/एम 3 से अधिक नहीं),40 मिमी मोटी खनिज इन्सुलेशन फाइबर (नामिक घनत्व 100kg/m3), बाहरी स्टील प्लेट;

2.4 नीचे से ऊपर तक दहन कक्ष, इनलेट कक्ष, वायु नियामक, दहन कक्ष, माप कक्ष और आउटलेट धुआं;

2.5 प्रवेश कक्ष को दाईं ओर φ200 के नलिका के माध्यम से स्थिर दर और तापमान की हवा से खिलाया जाता है;

2.6 स्थिर तापमान वाली इनलेट सिस्टम जो 10±1m3/मिनट की प्रवाह दर और 23±2°C के तापमान पर हवा का निरंतर प्रवाह प्रदान करने में सक्षम हो;

2.7 0.1°C की सटीकता के साथ प्रवेश हवा के तापमान को मापने के लिए एक प्रकार के बख्तरबंद थर्मोकपल से लैस एक प्रवेश कक्ष;

2.8 हवा स्थिरकर्ता, प्रवेश कक्ष के ऊपर रखा गया है, जिसमें एक छिद्रपूर्ण स्टील प्लेट और ग्लास फाइबर फील्ड की कई परतें हैं, प्रवेश हवा प्रवाह को समरूप बनाने के लिए

2.9 बर्नर और परीक्षण स्टैंड को रखने के लिए एक दहन कक्ष, जो 1000 मिमी ऊंचा एक आयताकार फ्रेम है, जिसमें नमूने की माउंटिंग दूरी को समायोजित करने के लिए चारों ओर शिकंजा है

2.10 एक बर्नर, एक स्क्वायर बर्नर 200 मिमी * 200 मिमी, चारों तरफ समान रूप से वितरित दहन नलिकाओं के साथ, 3.5 मिमी व्यास के नलिका उद्घाटन के साथ, एक समान जेट लौ प्रदान करने में सक्षम

2.11 एक गैस प्रणाली, जिसमें एक दबाव घटाने वाला वाल्व, प्रेशर गेज, सोलेनोइड वाल्व, द्रव्यमान प्रवाह मीटर और विद्युत चिंगारी प्रज्वलित करनेवाला होता है;

2.12 एक मीथेन द्रव्यमान प्रवाह मीटर और एक वायु द्रव्यमान प्रवाह मीटर से सुसज्जित है जो कि 2% से बेहतर नियंत्रण सटीकता के साथ गैस प्रवाह को नियंत्रित करता है;

2.13 प्रज्वलन स्रोत की दूरस्थ प्रज्वलन के लिए एक उच्च वोल्टेज विद्युत चिंगारी प्रज्वलन से सुसज्जित

2.14 नमूनाओं और रखरखाव उपकरण की स्थापना को सुविधाजनक बनाने के लिए इनलेट और दहन कक्षों के बाहर स्थापित ऊपरी और निचले भट्ठी के दरवाजे के साथ, विस्फोट प्रूफ के साथ,उच्च तापमान प्रतिरोधी ग्लास परीक्षण घटनाओं के अवलोकन को सुविधाजनक बनाने के लिए ऊपरी दरवाजे पर स्थापित

2.15 मापने वाले खंड में टी-दबाव मापने वाली ट्यूब और धुआं थर्मोकपल हैं।

2.16 वास्तविक समय में कक्ष में यथार्थवादी दबाव के लिए सॉफ़्टवेयर के साथ एक सूक्ष्म अंतर दबाव सेंसर से जुड़ी टी-प्रकार के दबाव मापने वाली ट्यूब का उपयोग;

2.17 अमेरिकी ओमेगा प्रकार के स्टेनलेस स्टील बख्तरबंद थर्मोकपल्स का उपयोग 0.1°C की सटीकता के साथ;

2.18 दहन कक्ष के शीर्ष पर स्थित वर्ग धुआं, जिसका निचला भाग दहन कक्ष से जुड़ा हुआ है और ऊपरी भाग बाहरी निकास प्रणाली से जुड़ा हुआ है;

2.19 हवा की एकरूपता कैलिब्रेशन के लिए गर्म तार एनेमोमीटर, 0-10m/s रेंज, 0.1m/s सटीकता की विन्यास;

2.20 बॉक्स की दीवार और धुआं के लिए ओमेगा थर्मोकपल्स, जिन्हें सॉफ्टवेयर द्वारा थर्मल लोड के लिए कैलिब्रेट किया जा सकता है;

2.21 परीक्षण सॉफ्टवेयर एक डेटा अधिग्रहण प्रणाली है जो वास्तविक समय में तापमान, दबाव और समय डेटा एकत्र करती है, गैस प्रवाह को नियंत्रित करती है, परीक्षण करती है और परीक्षण रिपोर्ट निर्यात करती है।

3स्थापना की शर्तें

2.1 इनडोर स्थापना

2.2 दहन बॉक्स के आयाम 1290mm*1050mm*3950mm

2.3 नियंत्रण कैबिनेट का आकार 2000 मिमी*1050 मिमी*850 मिमी

2.4 विद्युत आपूर्तिः 220V 32A;

2.5 गैसः मीथेन, 99% शुद्धता या उससे अधिक;

2.6 संपीड़ित हवाः 0.6Mpa, तेल रहित और निर्जल;
