ASTM E84 भवन निर्माण सामग्री की सतह के जलने के लिए स्टेनर टनल फर्नेस चैंबर

ASTM E84 स्टीनर सुरंग भट्ठी कक्ष सतह जलने के लिए निर्माण सामग्री के लक्षण

नीचे दिए गए मानकों के संदर्भ में डिजाइन

एएसटीएम ई 84: निर्माण सामग्री की सतह जलने की विशेषताओं के लिए मानक परीक्षण विधि

स्टीनर सुरंग भट्ठी कक्ष डिजाइन प्रस्ताव

2.1 सारांश

यह तकनीकी समाधानस्टीनर सुरंग भट्ठी कक्ष उपकरण और बिजली के एकीकरण पर आधारित है और इग्निशन अनुक्रम, दहन सुरक्षा, विद्युत इंटरलॉकिंग को जोड़ने के लिए ओएमआरओएन की उन्नत बहु-कार्यात्मक नियंत्रण प्रणाली का उपयोग करता है,स्वतः तापमान नियंत्रण, मैनुअल समायोजन, निगरानी अलार्म, और एक में डेटा अधिग्रहण / संचार।भट्ठी तापमान और दबाव नियंत्रण प्रणाली स्वचालित नियंत्रण और ऑनलाइन निगरानी के लिए OMRON नियंत्रक + एडवांटेक + विजुअल बेसिक सॉफ्टवेयर से मिलकर नियंत्रण प्रणाली का उपयोग करता हैउपरी कंप्यूटर एडवांटेक ऑपरेशन स्टेशन भट्ठी के आवश्यक प्रक्रिया मापदंडों का संचालन और निगरानी करता है। इसमें डेटा भंडारण, निरीक्षण और मुद्रण है। , और अन्य कार्य। उसी समय, UL910 / NFPA262 मानकों की आवश्यकताओं के अनुसार, एक समर्पित दहन परीक्षण कक्ष दहन परीक्षण के लिए स्थापित किया जा सकता है,यह दहन परीक्षण कक्ष प्रभावी ढंग से स्टीनर क्षैतिज सुरंग भट्ठी अलग करता हैधुआं घनत्व मापने वाले छोर को अंधेरे कमरे में स्थापित करें,बाहरी रोशनी से हस्तक्षेप से बचें,जलना परीक्षण क्षेत्र,मानक आवश्यकता के अनुसार स्वतंत्र डिजाइन विधि को अपनाएं,मुक्त वायु प्रवाह प्रदान करना चाहिएइसलिए, पूरे परीक्षण के दौरान, कमरे को नियंत्रित वायु दबाव के अधीन रखें 0-12 Pa (0-0.05 इंच पानी की मात्रा) आसपास के वायु दबाव से अधिक। तापमान 18 पर बनाए रखा जाता है।3 °C-26.7 °C (65 °F-80 °F) और सापेक्ष आर्द्रता 45-60%

2.1.1 डिजाइन की शर्तें

भट्टी का प्रकारः स्टीनर क्षैतिज सुरंग भट्टी

भट्ठी के मुख्य आयामः भट्ठी का आकार 7620 मिमी * 451 मिमी * 305 मिमी

भट्ठी के ढक्कनों की संख्याः स्टीनर क्षैतिज सुरंग भट्ठीः 1 भट्ठी ढक्कन

ओवन कार्य तापमानः 600 °C तक (फ्यूज गैस तापमान)

ईंधनः कम से कम 95% शुद्धता के साथ मीथेन

ईंधन का ऊष्मांक मूल्यः 3500 बीटीयू/पाउंड

ईंधन का दबाव: 0.4-0.5 एमपीए

बर्नर मॉडल: 3/4 इंच यू के आकार का डबल बर्नर

धुआं पाइप का निकास तापमानः <250 °C, आमतौर पर धुआं गैस का तापमान 200 °C के भीतर नियंत्रित किया जाता है।

परीक्षण वस्तु की परीक्षण विधिः क्षैतिज घटक भट्ठी-भट्टी छत उठाने

डिजाइन की शर्तें 15KVA, 380V/220V, 3 चरण। नोट्सः वोल्टेज अनुकूलित किया जा सकता है।

2.1.2 संरचनात्मक मापदंड

1. भट्ठी संरचनाः अग्निरोधक ईंट + SUS304 स्टेनलेस स्टील प्लेट
2. भट्ठी के नीचे की संरचनाः अग्निरोधी ईंट 229mm x 114.5mm x 64mm
3. बर्नर का प्रकार और मात्राः 1 3 / 4 इंच यू के आकार का डबल बर्नर।
4. धुआं निकास विधिः यांत्रिक धुआं निकास + पीछे की दीवार पर ठंडी हवा मिश्रण
5. भट्ठी के दरवाजे खोलने की विधिः क्षैतिज घटक भट्ठी-लिफ्ट छत लिफ्टिंग और ट्रांसलेशन (ग्राहक द्वारा निर्मित)

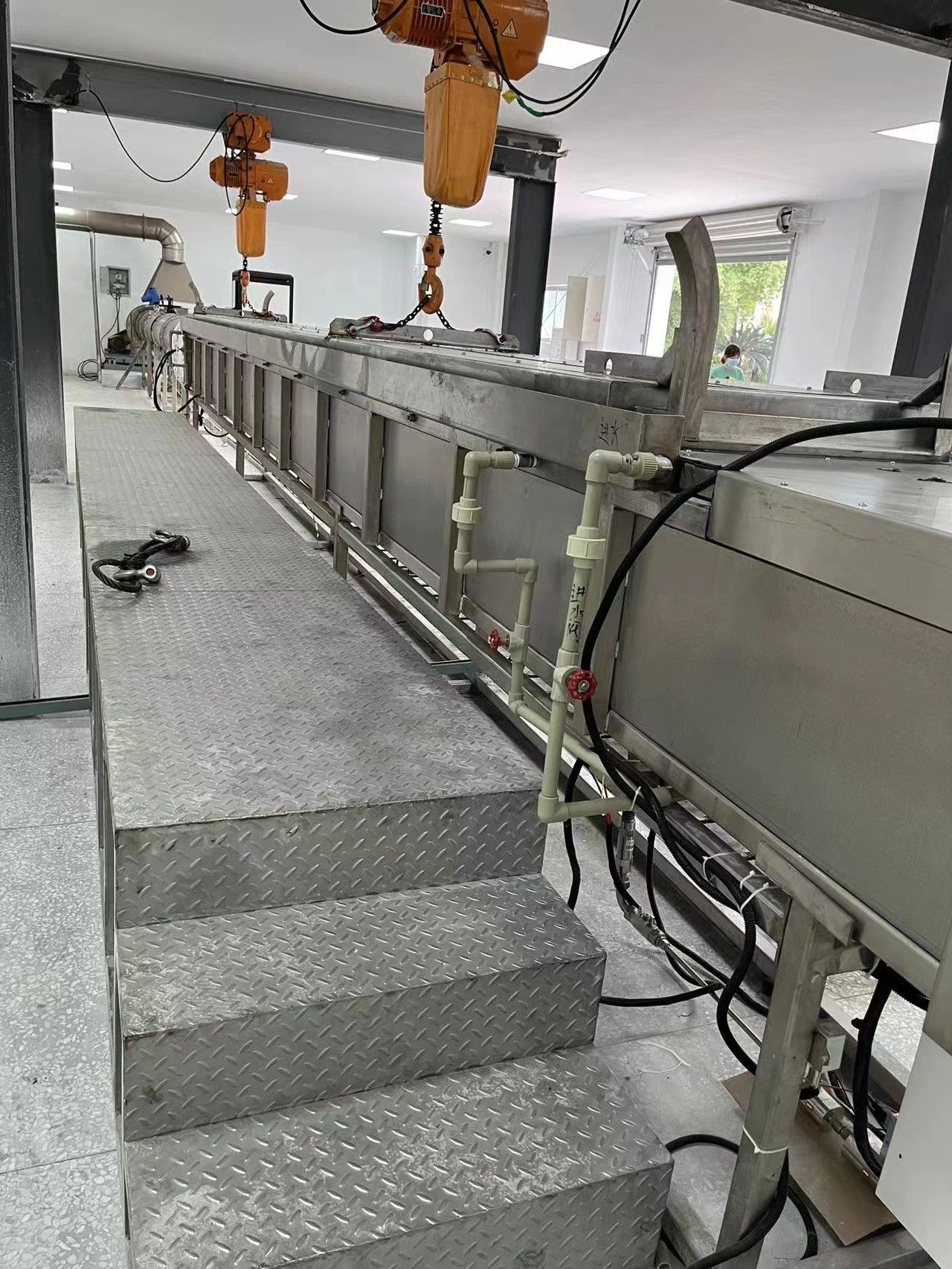

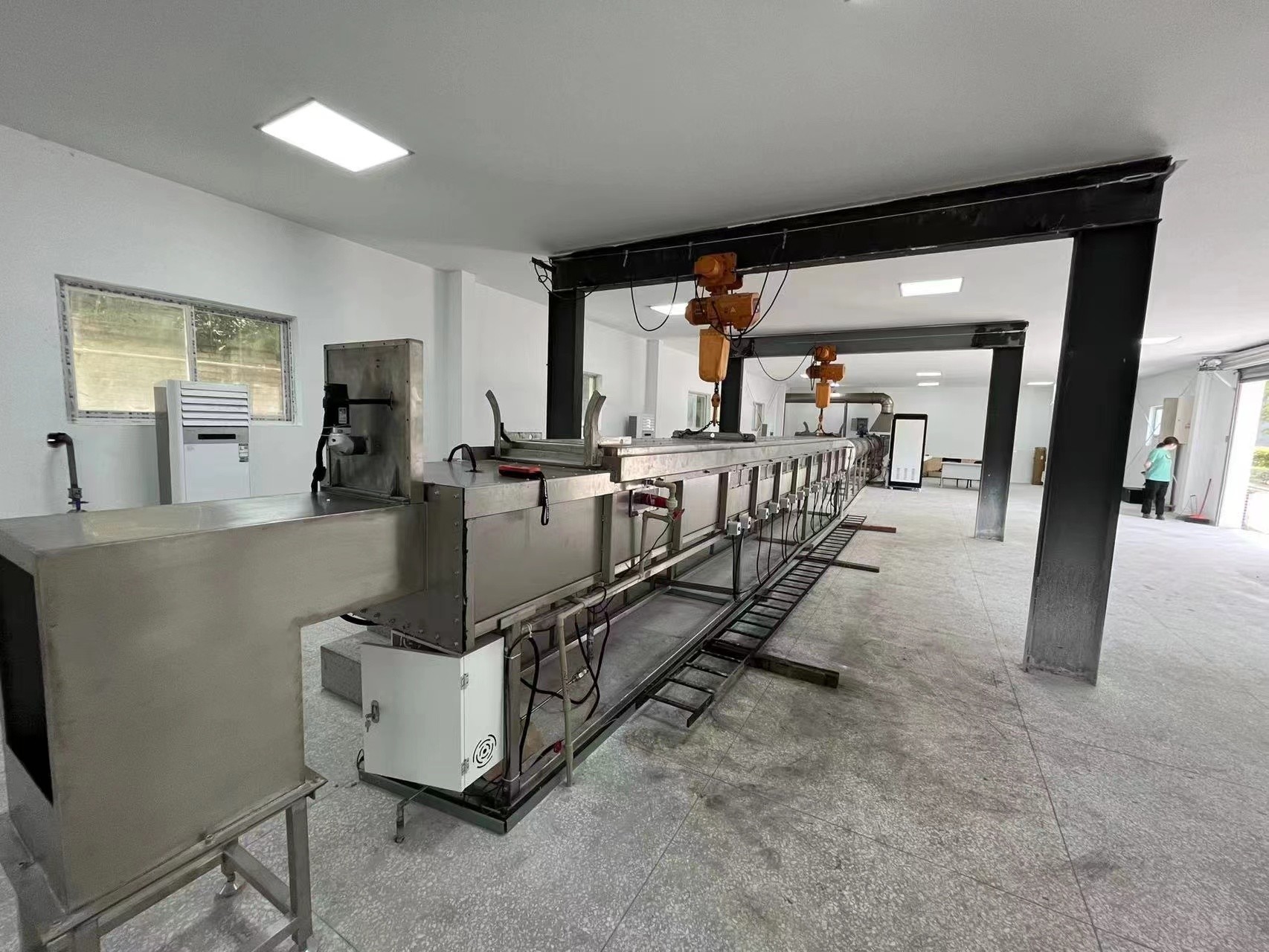

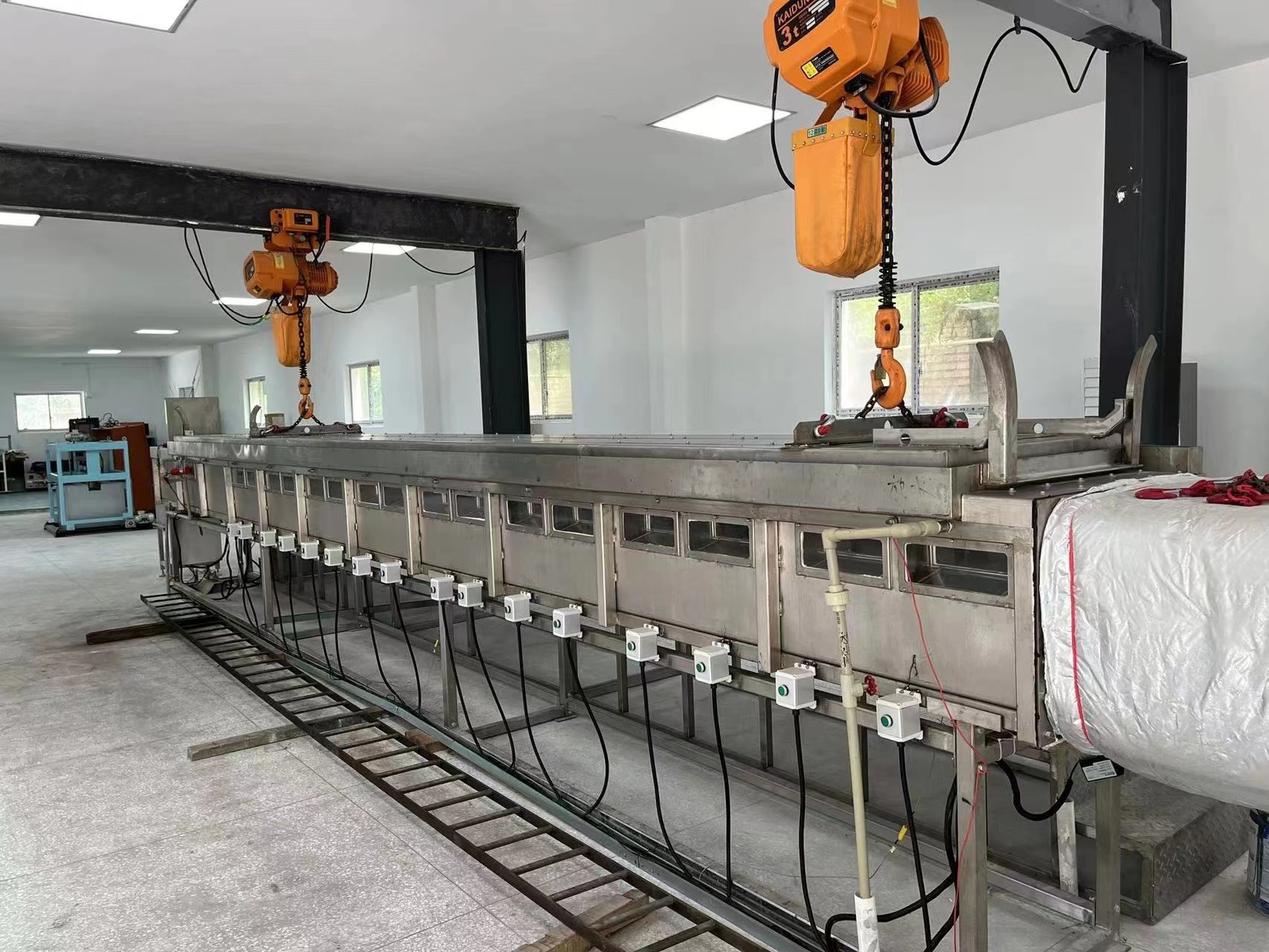

6. भट्ठी चित्र

2.1.4 उद्देश्य:

स्टीनर सुरंग भट्ठी कक्ष u हैनिर्माण सामग्री के एएसटीएम E84 परीक्षण के लिए।

2.1.5 डिजाइन सिद्धांत

उन्नत प्रौद्योगिकी, विश्वसनीयता, सुरक्षा और आर्थिक तर्कसंगतता के सिद्धांतों को अपनाएं

2.2 भट्ठी की संरचना

2.2.1 भट्ठी के खोल

भट्ठी का इस्पात संरचना वर्ग ट्यूब / आयताकार ट्यूब अंत, साइड ऊर्ध्वाधर और भट्ठी शरीर इस्पात प्लेट से बना है। उच्च शक्ति के साथ वेल्डेड होने के बाद यह एक ठोस संपूर्ण बनाता है,जो बिना विकृति के लंबे समय तक इस्तेमाल किया जा सकता है.

ओवन बॉडी स्टील प्लेटःSUS304,δ=3mm

भट्ठी का फ्रेमःQ235-A,वर्ग ट्यूब / आयताकार ट्यूब

भट्ठी के पार के तारःQ235-A,वर्ग ट्यूब / आयताकार ट्यूब

खिड़कीःक्वार्ट्ज ग्लास और टेम्पर्ड ग्लास डबल लेयर संयोजन,δ=3mm,70mm±6mm×280mm±38mm

शटर कक्ष के फर्श के स्तर से 74~78 मिमी खोलने की ऊंचाई प्रदान करता है। शटर को समायोजित किया जा सकता है।

बर्नर हवा के इनलेट से 1372±10 मिमी में स्थित है। हवा की गति पोर्ट हवा के इनलेट से 381±5 मिमी है।

थर्मोकपल्स के स्थान

1. एक 18 awg थर्मोकपल बर्नर पोर्ट से 7000±10mm में स्थित है ((हवा पर उजागर);
2. एक 18 awg थर्मोकपल बर्नर पोर्ट से 3960±10mm में स्थित है ((जमीन के नीचे एम्बेडेड);

बर्नर पोर्ट से 7090±10 मिमी में (जमीन के नीचे एम्बेडेड) एक 18 awg थर्मोकपल स्थित है।

किनारे Q235-A स्टील से बने हैं, जिसमें पानी से ठंडा होने वाला उपकरण है।

2.2.2भट्ठी प्रतिरोध सामग्री

परीक्षण भट्ठी की पाषाण सामग्री अग्निरोधी ईंटों से बनी होती है।इसी समय, दहन प्रक्रिया के दौरान आवश्यक वायु उथल-पुथल प्रदान करने के लिए, 229 मिमी लंबी x 114 की छह जगहों को रखकर प्राप्त किया जाता है।5 मिमी चौड़ी x 64 मिमी मोटी गर्मी प्रतिरोधी अग्निरोधक ईंटें ((दीवार की लंबी ऊर्ध्वाधर रेखा और 114.5 मिमी लंबी समानांतर रेखा) के अनुसार मापा बर्नर केंद्र रेखा को अग्निरोधक ईंट मध्य रेखा,अग्निरोधक ईंटों के पास खिड़की (बिना खिड़की को अवरुद्ध) 1.98m±152 मिमी,3.96m±152mm और 5.79±152mm,एक और पक्ष की दूरी 1.37m±152mm है,2.90m±152mm और 4.88m±152mm।

उच्चतम तापमान प्रतिरोधः 1427°C (2600°F)

थोक घनत्वः 0.77±0.046g/cm3

औसत तापमान पर थर्मल चालकताः

260°C ((500°F) 0.23W/m·°C

538°C ((1000°F) 0.27 W/m·°C

815°C ((1500°F) 0.32 W/m·°C

1093°C ((1500°F) 0.37 W/m·°C

2.2.3भट्ठी का दरवाजा और दबाने वाला तंत्र

ऑपरेशन भट्टी के शरीर के ऊपर भट्टी का दरवाजा, भट्टी के शरीर के लिए एक सील उपकरण के रूप में। धातु और अकार्बनिक इन्सुलेटर्स से बना है।51 मिमी ± 6 मिमी मोटी अकार्बनिक इन्सुलेटर सामग्री

क्षैतिज भट्ठी दरवाजा अनुभाग स्टील द्वारा वेल्डेड है, स्वयं वजन ऊर्ध्वाधर उठाने विधि का उपयोग करने के लिए कॉम्पैक्ट, भट्ठी की स्थिति का निरीक्षण करने के लिए,भट्ठी की दीवार के दोनों ओर स्थापित अवलोकन खिड़कियां, एक प्रभावी सील प्राप्त करने के लिए, एक प्रभावी पानी सील भट्ठी के दरवाजे और भट्ठी शरीर के बीच एक सील के रूप में कार्य करता है,पानी के स्रोत के रूप में नल पानी का उपयोग न केवल भट्ठी शरीर और भट्ठी के दरवाजे की गुणवत्ता निरीक्षण के लिए एक सील प्रदान कर सकते हैं, लेकिन यह भी दहन परीक्षण के दौरान गर्मी दूर ले जाने और प्रभावी रूप से भट्ठी शरीर की रक्षा.

लैब को ढक्कन उठाने के लिए क्रेन उपलब्ध करानी चाहिए।

अधिकतम. 1050°C तक का प्रभावी उपयोग तापमान;

घनत्वः 335±5kg/m3;

थर्मल चालकताः 0.085W/mK@400 °C

आयाम 7620±50mm*451±5mm*305±5mm
