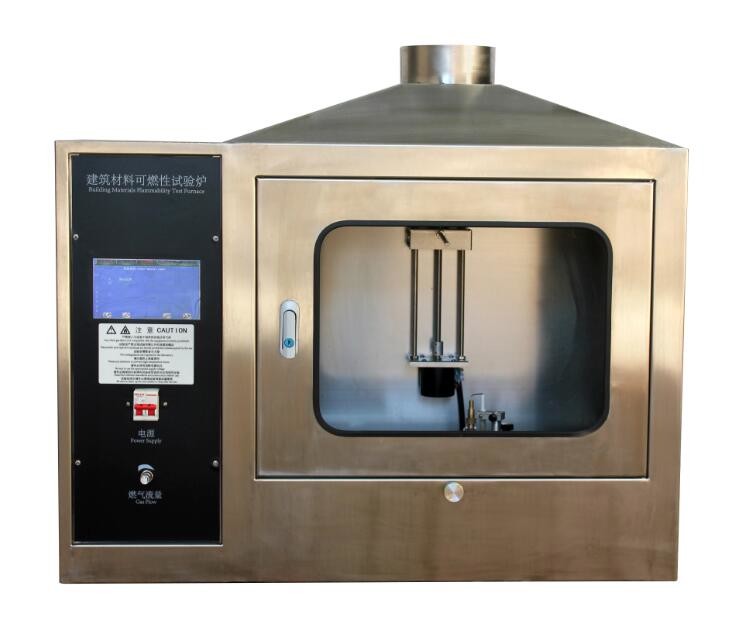

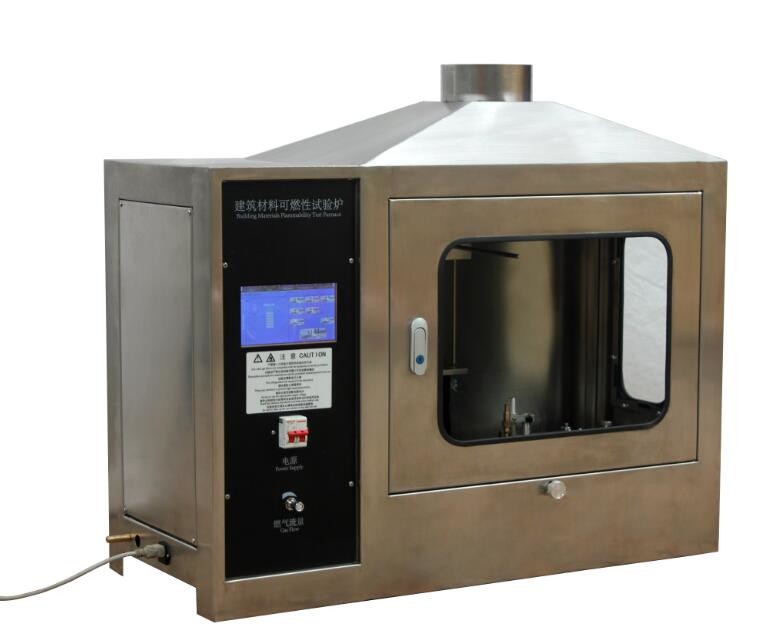

टच स्क्रीन नियंत्रण के साथ निर्माण सामग्री की ज्वलनशीलता परीक्षण भट्ठी
SL-FL13 एकल ज्वलनशील वस्तु
अपनी सामग्री के दहन गुणों के परीक्षण के लिए सटीक और विश्वसनीय डेटा समर्थन प्रदान करें।
उत्पाद का अवलोकन
SL-FL13 सिंगल बर्निंग आइटम GB/T 20284-2006 और BS EN 13823 के साथ-साथ अन्य अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त परीक्षण मानकों का सख्ती से अनुपालन करता है।यह अग्नि प्रदर्शन वर्गीकरण परीक्षण और निर्माण सामग्री के अनुसंधान एवं विकास के लिए आदर्श रूप से उपयुक्त है।, सजावटी सामग्रियों और थर्मल इन्सुलेशन उत्पादों. उपकरण में एक प्रोपेन सैंडबॉक्स बर्नर से लैस एक डबल-वर्टिकल नमूना ट्रॉली कॉन्फ़िगरेशन है,और उच्च परिशुद्धता गर्मी रिलीज और धुआं उत्पादन दर माप एकीकृत, यूवी फ्लेम-आउट प्रोटेक्शन, और पूरी तरह से स्वचालित बुद्धिमान नियंत्रण।
यह आपको अपने उत्पादों की अग्नि प्रतिक्रिया विशेषताओं का सटीक आकलन करने, GB/T 8624 अग्नि वर्गीकरण प्रमाणन को सफलतापूर्वक पारित करने और अपने उत्पाद के बाजार में आने के समय को तेज करने में मदद करता है।
तकनीकी अवलोकन
1प्रणाली संरचना
- ट्रॉली (दो ऊर्ध्वाधर नमूनों को धारण करता है) + फिक्स्ड फ्रेम + गैस संग्रह हुड + जे-प्रकार की निकास नलिका
- केन्द्रापसारक पंखे + वेग नियंत्रण इकाई + व्यापक माप अनुभाग + गैस विश्लेषण कैबिनेट + डेटा अधिग्रहण प्रणाली
2. नमूना ट्रॉली और इग्निशन सिस्टम
- दो ऊर्ध्वाधर नमूने की स्थिति; ऊर्ध्वाधर कोण के नीचे रेत बॉक्स बर्नर
- सतह पर प्रज्वलन विधि; लौ का पता लगाने की प्रणाली फ्लेमआउट सुरक्षा प्रदान करती है
- फिक्स्ड फ्रेम पर लगे सहायक बर्नर, भी लौ का पता लगाने के साथ सुसज्जित
3. निकास प्रणाली
- फ्रेम के शीर्ष पर स्टेनलेस स्टील गैस संग्रह हुड
- स्टेनलेस स्टील J-प्रकार के निकास पाइपः आंतरिक व्यास (315±5) मिमी, 50 मिमी उच्च तापमान खनिज ऊन इन्सुलेशन के साथ
- निरंतर निकास प्रवाह दरः 0.50 ∼ 0.65 m3/s, आवृत्ति नियंत्रित
- केन्द्रापसारक पंखेः 300°C तक का सामना करता है, उच्च तापमान स्थितियों में चरण-केलिब्रेशन के लिए उपयुक्त है
4गैस आपूर्ति और प्रवाह नियंत्रण
- द्रव्यमान प्रवाह नियंत्रकः सीमा 0 ∼ 2.5 g/s, सटीकता ≥ 1.5%
- 647 mg/s और 2000 mg/s पर गैस आपूर्ति का स्वचालित नियंत्रण; परीक्षण के दौरान आपूर्ति दर में भिन्नता ≤ 5 mg/s, 30.7 ± 2 kW की गर्मी उत्पादन सुनिश्चित करना
5. धुआं गैस नमूनाकरण और कंडीशनिंग प्रणाली
- घटकः राख फिल्टर → शीत जाल → दो सुखाने के स्तंभ → नमूना पंप → पेरिस्टाल्टिक पंप
- राख फिल्टर सिरः 0.5 μm आंतरिक फिल्टर सामग्री के साथ ठोस पीटीएफई
- डायफ्राम पंपः प्रवाह दर 400 L/h, उच्च तापमान और संक्षारण प्रतिरोधी
- कंप्रेसर कंडेनसरः शीतलन क्षमता 320 kJ/h, ओस बिंदु स्थिरता 0.1°C, स्थिर भिन्नता 0.1 K, IP20 सुरक्षा
- आयातित रोटेमीटरः रेंज 0 5 L/min, विश्लेषक इनलेट प्रवाह को समायोजित करता है
6गैस विश्लेषक (O2 और CO2)
7माप खंड (पाइप और सेंसर)
- एक 2155 मिमी पाइपलाइन जिसमेंः
- दबाव जांच
- तीन थर्मोकपल्स
- गैस नमूनाकरण जांच
- सफेद प्रकाश प्रणाली
- दो-तरफ़ा दबाव जांचः सीमा (0 ¢ 100) Pa, सटीकता ±2 Pa, 90% प्रतिक्रिया समय ≤ 1 s
- गैस विनियमन उपकरण और O2/CO2 इनलेट विश्लेषकों से जुड़ा गैस नमूनाकरण जांच
8धुआं माप ∙ ऑप्टिकल प्रणाली
- प्रकाश स्रोतः ज्वलनशील प्रकार, रंग तापमान (2900 ± 100) K
- फ्लेक्सिबल जॉइंट के माध्यम से निकास पाइप की तरफ माउंट किया गया
- लेंस प्रणालीः प्रकाश को समानांतर बीम ≥ 20 मिमी व्यास में इकट्ठा करती है; प्रकाश उत्सर्जक छेद व्यास (d) और लेंस फोकल लंबाई (f) d/f < 0 को संतुष्ट करती है।04
- डिटेक्टरः सिलिकॉन फोटोड के साथः
- रैखिक स्थिरताः 0.1%
- 10-बिट माप सीमा
- CIE V ((λ) वक्र के अनुरूप स्पेक्ट्रल प्रतिक्रिया, सटीकता ≥ ± 5%
- ऑप्टिकल मंदीकरण प्रणाली का 90% प्रतिक्रिया समय ≤ 3 सेकंड
- ऑप्टिकल उपकरण को साफ रखने और बहाव विनिर्देश बनाए रखने के लिए साइड ट्यूब में संपीड़ित हवा डाली
9सॉफ्टवेयर और कैलिब्रेशन फ़ंक्शन
सॉफ्टवेयर निम्नलिखित के लिए इंटरफेस प्रदान करता हैः
- O2/CO2 विश्लेषक का कैलिब्रेशन (शोर और बहाव)
- ऑप्टिकल सिस्टम कैलिब्रेशन (धूम्रपान माप के लिए शोर और बहाव)
- ऑप्टिकल सिस्टम फ़िल्टर के कैलिब्रेशन
- हवा के आयतन का कैलिब्रेशन (नियंत्रण सीमा)
- स्टेप कैलिब्रेशन और हेप्टेन कैलिब्रेशन
चरण के कैलिब्रेशन की आवश्यकताएंः
- O2/CO2 विश्लेषक का विलंब समय ≤ 30 s
- O2/CO2 विश्लेषक का प्रतिक्रिया समय ≤ 12 s
- बर्नर स्विच का प्रतिक्रिया समय ≤ 12 सेकंड
- तापमान प्रतिक्रिया समय ≤ 6 सेकंड
- अनुपात Q_gas_30s(T) / HRR_30s(T) (100 ± 5)% पर निरंतर होना चाहिए।
- चरण 2 और चरण 3 के औसत एचआरआर के बीच का अंतर ≤ 0.5 किलोवाट
हेप्टेन कैलिब्रेशन स्वीकृतिः
- कैलोरी वैल्यू प्रति यूनिट मासः THR/m = 4456 ± 222.8 MJ/kg
10. परीक्षण आउटपुट पैरामीटर
- औसत गर्मी रिलीज़ दर RHRav t
- कुल गर्मी रिलीज़ (THR)
- 1000 × [RHRav(t) / (t‐300) ] (FIGRA गणना के लिए प्रयोग किया जाता है)
- आग की वृद्धि दर सूचकांक
- कुल गर्मी रिलीज़ 600 s ₹ THR600s
- पार्श्व लौ फैलने की घटना
- धुआं के उत्पादन की औसत दर RSPavt
- कुल धुआं उत्पादन ₹ टीएसपी (टी)
- 10000 × [RSPav(t) / (t‐300) ] (SMOGRA गणना के लिए प्रयोग किया जाता है)
- धूम्रपान वृद्धि दर सूचकांक
- कुल धुआं उत्पादन 600 सेकंड में
11मानक, आयाम और वजन
- मानक: एन 13501, एन 13823
- आयामः 3000 मिमी (डब्ल्यू) × 4500 मिमी (एच) × 3000 मिमी (डी)
- वजनः 650 किलोग्राम
आवेदन
निर्माण सामग्री और उत्पादों के लिए अग्नि परीक्षण और वर्गीकरण
सीई-मार्क के लिए अग्नि परीक्षण
नई उत्पाद के विकास के लिए अग्नि प्रतिक्रिया मूल्यांकन
उत्पादन लाइनों के लिए QC और आउटगोइंग निरीक्षण
स्थापना की आवश्यकताएं
स्थापना की ऊंचाईः 5 मीटर से कम नहीं
फर्श का क्षेत्रफलः 3m X 3m से कम नहीं
बिजली की आवश्यकताः 220V, 10A; 380V, 5KW
परिवेश का तापमानः 10° से 35° सेल्सियस
गैस की आवश्यकताएंः प्रोपेन गैस
कैलिब्रेशन गैसः एन 2, सीओ 2 मानक गैस
कैलिब्रेशन मानक: हेप्टेन
अक्सर पूछे जाने वाले प्रश्न (FAQ)
Q1:क्या यह मेरे मानकों को पूरा करता है?
A1:हाँ. EN 13823 और GB/T 20284 के अनुरूप है। परिणाम EN 13501‐1 वर्गीकरण (A2 ¢B ¢C ¢D) का समर्थन करते हैं। वर्तमान और पुराने मानक दोनों संस्करणों के साथ काम करता है।
Q2:यह कितना स्थिर और सटीक है?
A2:बहुत. पूरी तरह से स्वचालित हीटिंग, इग्निशन और धुआं संग्रह. कैलिब्रेशन कठोर है, गैस विश्लेषक 3 सेकंड में प्रतिक्रिया करता है, 5 सेकंड में डेटा अधिग्रहण सभी मानक समयरेखाओं को पूरा करता है।
Q3:यह किन मापदंडों को कवर करता है?
A3:सभी प्रमुखः HRR, THR, FIGRA, SPR, TSP, SMOGRA, साथ ही LFS और बूंदें ️ सीधे EN 13501-1 या GB 8624 ग्रेड निर्धारित करती हैं।
Q4:संचालित करने में आसान है?
A4: बिल्कुल. सहज ज्ञान युक्त इंटरफ़ेस, स्वचालित इग्निशन/गैस नियंत्रण. साइट पर प्रशिक्षण शामिल है.
Q5:लागत प्रभावी?
A5:एक इकाई सब कुछ करती है ∙ स्थान और बजट बचाती है। दीर्घकालिक विश्वसनीयता और कम रखरखाव के लिए प्रीमियम आयातित घटकों के साथ निर्मित।
Q6: रखरखाव और समर्थन?
A6:1-वर्ष की वारंटी + आजीवन समर्थन। स्थापना, प्रशिक्षण, कैलिब्रेशन, परीक्षण विकास और सीएमए/सीएनएएस मान्यता परामर्श को शामिल करता है।
बिक्री के बाद सेवा और तकनीकी सहायता
बिक्री के बाद एक वर्ष का समर्थन, आजीवन तकनीकी सहायता
उपकरण की स्थापना और कैलिब्रेशन
कैलिब्रेशन सेवाएं
परीक्षण विधियों के विकास के लिए सहायता
तकनीकी प्रशिक्षण
संपर्क जानकारी
पूर्ण तकनीकी विनिर्देशों, उद्धरण प्राप्त करने के लिए, या एक प्रदर्शन का समय निर्धारित करने के लिए, कृपया हमारी बिक्री टीम या अधिकृत डीलरों से संपर्क करें।हम आपको पेशेवर और शीघ्र तकनीकी सहायता और सेवाएं प्रदान करेंगे.
