उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SKYLINE
प्रमाणन: CE
मॉडल संख्या: एसएल804
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 इकाई
मूल्य: negotiated
पैकेजिंग विवरण: प्लाईवुड केस
प्रसव के समय: 20 कार्यदिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1 यूनिट / महीना

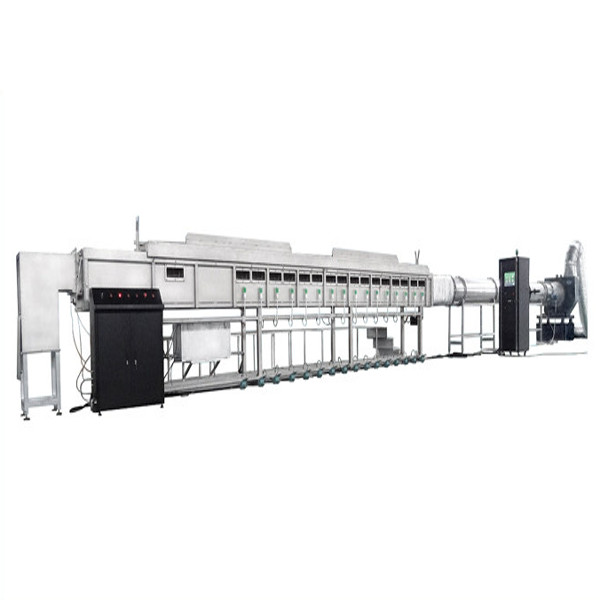

क्षितिज: |
स्टेनर सुरंग परीक्षण उपकरण |
मानकों: |
एनएफपीए 262 यूएल910 |
परिवेश का तापमान: |
विद्युतीय: |
आयाम: |
21300 मिमी (लंबाई) x 1100 मिमी (गहराई) x 2100 मिमी (ऊंचाई) |
वजन: |
1770 किग्रा |
क्षितिज: |
स्टेनर सुरंग परीक्षण उपकरण |
मानकों: |
एनएफपीए 262 यूएल910 |
परिवेश का तापमान: |
|
विद्युतीय: |
|
आयाम: |
21300 मिमी (लंबाई) x 1100 मिमी (गहराई) x 2100 मिमी (ऊंचाई) |
वजन: |
1770 किग्रा |
UL910 विद्युत और ऑप्टिकल फाइबर केबलों के लिए लौ फैलने की दूरी और ऑप्टिकल धुआं घनत्व के मानों के निर्धारण के लिए परीक्षण विधि को कवर करता है जो नलिकाओं, पूर्णों में स्थापित होने के लिए हैं,और अन्य स्थानों पर पर्यावरण वायु के परिवहन के लिए उपयोग किया जाता है, बिना केबलों को इन स्थानों में ग्रिड में संलग्न किया जाता है।
तकनीकी मापदंड
1अग्नि परीक्षण कक्ष यूएल अग्नि प्रयोगशाला के समान ही है।
2अग्नि परीक्षण कक्ष एक हटाने योग्य ढक्कन के साथ एक आयताकार क्षैतिज नलिका है।
3कक्ष के किनारों और आधार को एक अछूता अग्निरोधक ईंट से लपेटा गया है।
4अग्नि परीक्षण कक्ष की एक तरफ डबल क्वार्ट्ज अवलोकन खिड़कियां हैं जिनमें अंदर का फ्लैश लगा हुआ है।
5. कई खिड़कियां सुरंग के साथ स्थित हैं ताकि परीक्षण नमूना की पूरी लंबाई आग कक्ष के बाहर से देखी जा सके।
6ढक्कन एक हटाने योग्य गैर-ज्वलनशील धातु और खनिज मिश्रित संरचना से बना है।
7ढक्कन अग्नि परीक्षण कक्ष को कवर करता है और परीक्षण नमूनों को एक अनवॉर्प्ड और सपाट स्थिति में रखता है।
8दो एनएफपी कोहनी गैस बर्नर परीक्षण नमूनों की सतह के खिलाफ ऊपर की ओर लौ वितरित करते हैं।
9सुरक्षा सुनिश्चित करने के लिए दूरस्थ चिंगारी प्रज्वलन मोड।
10.बर्नर के ऊपर एक वायु ग्रहण शटर स्थित है.
11उचित दहन के लिए कक्ष की साइड दीवारों के साथ छह अग्निरोधक ईंटें।
12. स्थैतिक दबाव मीटर छत के नीचे सुरंग के मध्य चौड़ाई में शीर्ष के माध्यम से डाला जाता है.
13.निकास के अंत में एक क्रमिक आयताकार से गोलाकार संक्रमण टुकड़ा लगाया गया है।
14.निकास नलिका उच्च तापमान खनिज संरचना सामग्री के साथ अछूता है.
15.निकास नलिका के अंत में एक निकास पंखा लगाया जाता है।
16वायु प्रवाह और ड्राफ्ट दबाव को स्वचालित रूप से डिमपर और फ्रीक्वेंसी कन्वर्टर द्वारा नियंत्रित किया जाता है।
17. एक प्रकाशमापक प्रणाली जिसमें एक दीपक और एक फोटोसेल होता है जो एक क्षैतिज अनुभाग पर लगाया जाता है, और प्रकाश किरण को वेंटिलेशन पाइप की ऊर्ध्वाधर धुरी के साथ ऊपर की ओर निर्देशित किया जाता है।
18थर्मोकपल्स परीक्षण कक्ष के अंदर और बाहर फर्श पर स्थापित।
19डेटा अधिग्रहण प्रणाली और सॉफ्टवेयर।
1. स्टेनलेस स्टील के दहन परीक्षण बॉक्स शरीर के अंदर एक ईंट संरचना है, जो लौ प्रभाव का विरोध कर सकते हैं और अच्छा थर्मल इन्सुलेशन प्रदर्शन है;
2. डबल-लेयर क्वार्ट्ज ग्लास अवलोकन खिड़की, लौ प्रसार दूरी का निरीक्षण कर सकते हैं, और रिकॉर्ड;
3. सूचक प्रकाश रिकॉर्डिंग विधि का उपयोग करके, लौ फैलने की दूरी को अधिक सहज रूप से रिकॉर्ड किया जा सकता है;
4. शीतलन जल परिसंचरण समर्थन ब्रैकेट कैल्शियम सिलिकेट बोर्ड जैसे दहन कवर का समर्थन कर सकता है;
5. परीक्षण के दौरान धुआं लीक नहीं सुनिश्चित करने के लिए 2 मिमी मोटी 304 स्टेनलेस स्टील पानी सील खाई से सुसज्जित;
6. 304 स्टेनलेस स्टील इन्सुलेशन बॉडी कवर, उच्च तापमान इन्सुलेशन सामग्री से भरा;
7. एक एस्केलेटर नमूना स्थापना मंच के साथ सुसज्जित भट्ठी की स्थापना, नमूने निकालने और निरीक्षण की सुविधा के लिए;
8. स्वतंत्र बहु-कार्यात्मक निकास दबाव का पता लगाने वाला उपकरणः परीक्षण के दौरान निकास दबाव परिवर्तनों की वास्तविक समय की निगरानी.सिस्टम संकेत दबाव परीक्षण सटीकता ±2Pa;
9. पंखेः 380V, 50Hz, 3Kw आवृत्ति कनवर्टर से सुसज्जित हवा की गति बदल सकते हैं, प्रवाह दर कम से कम 8000m3/h है,और परीक्षण की सुरक्षा सुनिश्चित करने के लिए नमूना दहन से उत्पन्न धुआं गैस को समय पर कमरे से बाहर निकाला जा सकता है;
10. डबल-हेड गैस बर्नर: यह मानक 5.3MJ/मिनट गर्मी आउटपुट कर सकता है, और विभिन्न मानकों के अनुसार द्रव्यमान प्रवाह मीटर द्वारा गैस प्रवाह दर को नियंत्रित कर सकता है। माप सीमा 0~160L/मिनट है,जो बर्नर के ऊष्मांक मूल्य आउटपुट और अधिकतम आउटपुट को बदल सकता है. ऊर्जा 100MJ/मिनट तक;
11स्वचालित इग्निशन प्रणालीः परीक्षण की सुरक्षा सुनिश्चित करने के लिए, उच्च वोल्टेज इग्निटर, 44KV, 50mA, इग्निशन इलेक्ट्रोड का न्यूनतम उच्च वोल्टेज 1.8kVp है;
12. धुआं घनत्व प्रणालीः यह सुनिश्चित करने के लिए एक अलग संकेत प्रसंस्करण प्रणाली प्रदान करें कि सेंसर रैखिक है;
13. स्वचालित रूप से तापमान और धुआं सेंसर संकेत रिकॉर्ड, और नमूना संग्रह आवृत्ति 1 हर्ट्ज है;
14. द्रव्यमान प्रवाह नियंत्रकः 316 स्टेनलेस स्टील सामग्री, 1000psig (70bar) का अधिकतम दबाव, रिसाव दर 1 × 10-7sml / s से कम है, NIST कैलिब्रेशन, 0 ~ 5VDC और 4 ~ 20mA संकेत,लूप सुरक्षा, प्रोपेन प्रवाह सीमा 0 ~ 2.3g / s, नियंत्रण गति ≤ 2s, नियंत्रण सटीकता ± 1% FS, दोहराव ± 0.5FS, तापमान सीमा 0 ~ 50 ° C, आर्द्रता सीमा 0 ~ 90%, डिजिटल डिस्प्ले,स्वचालित गैस आपूर्ति 5000Btu (5.3MJ) /मिनट नियंत्रण परीक्षण के दौरान गर्मी की आवश्यकता, और सॉफ्टवेयर स्वचालित रूप से इस्तेमाल गैस की मात्रा रिकॉर्ड करता है;
15मानक परीक्षण सॉफ्टवेयर स्वचालित रूप से सिस्टम हवा की गति, तापमान और धुएं के घनत्व जैसे परीक्षण डेटा रिकॉर्ड कर सकता है।
UL910/NFPA262 स्टीनर क्षैतिज सुरंग भट्ठी मुख्य रूप से सीएमपी ग्रेड तार और केबल के लौ retardant प्रदर्शन परीक्षण के लिए प्रयोग किया जाता है।यह मुख्य रूप से क्षैतिज उपप्रणालियों में केबलों के लिए प्रयोग किया जाता है जो सीधे वेंटिलेशन या धातु पाइपलाइनों के बिना मजबूर वेंटिलेशन में रखे जाते हैंलौ retardant परीक्षण मानक UL के लिए सबसे सख्त लौ retardant परीक्षण मानक और यहां तक कि पूरे तार और केबल लौ retardant परीक्षण का प्रतिनिधित्व करता है।केवल फ्लोरिन सामग्री शीट केबल लौ retardant परीक्षण विधि पारित कर सकते हैं. फ्लोरोप्लास्टिक के उच्च अपघटन तापमान (400 डिग्री से अधिक) के कारण, प्रज्वलन बिंदु भी उच्च (800 डिग्री या अधिक) है, और जब आग मजबूत नहीं होती है तो जलना आसान नहीं होता है,इसलिए यह अन्य कार्बनिक सामग्रियों की तुलना में बेहतर अग्नि प्रतिरोधक है।
The purpose of this test is to determine whether the flame-propagation and smoke-generating characteristics of cables without raceways are within the limits specified in the National Electrical Code (NEC)आग प्रतिरोधी और कम धुआं पैदा करने वाले पर्याप्त गुणों वाले केबलों को सामान्य वायरिंग विधियों का अनुपालन करने की आवश्यकता नहीं होती है जब केबलों को पर्यावरण-वायु नलिकाओं में स्थापित किया जाता है (बिना नाली के),पर्यावरणीय वायु के लिए नलिकाओं के रूप में उपयोग किए जाने वाले छिपे हुए खोखले भवन स्थान और अन्य पर्यावरणीय वायु-संभाल स्थानों को विशेष रूप से बाहर नहीं किया गया है (तौल और ज्वलनशील धूल, वाष्प,और इसी प्रकार)यह परीक्षण विधि अनिवार्य रूप से तारों और केबलों की अग्नि और धुआं विशेषताओं के लिए परीक्षण की मानक विधि, एनएफपीए 262 में वर्णित परीक्षण विधि के समान है।
अनुप्रयोग:यह मुख्य रूप से क्षैतिज उपप्रणालियों में केबलों के लिए उपयोग किया जाता है जो धातु पाइपलाइनों का उपयोग किए बिना सीधे वेंटिलेटेड या मजबूर वायु वातावरण में रखे जाते हैं।
मानक:एनएफपीए 262UL910
आयाम:21300 मिमी (एल) x 1100 मिमी (डी) x 2100 मिमी (एच)
वजनः 1770 किलोग्राम
विद्युत: 115 वोल्ट एसी 60 हर्ट्ज / 230 वोल्ट एसी 50 हर्ट्ज।
स्थापना की आवश्यकताएं
विद्युत: 380 वोल्ट एसी, 20 किलोवाट
परिवेश का तापमानः 15°C से 35°C तक।
गैस: मीथेन और वायु कंप्रेसर
उपयोगिताः क्रेन
स्टीनर सुरंग परीक्षण उपकरण.pdf
स्टीनर सुरंग परीक्षण क्या मूल्यांकन करता है?
स्टीनर सुरंग परीक्षणों में इमारतों में उपयोग की जाने वाली आंतरिक परिष्करण सामग्री और असेंबली की सतह जलने की विशेषताओं को मापा जाता है, जो यह समझने के लिए महत्वपूर्ण है कि आग के दौरान सामग्री कैसे प्रतिक्रिया करती है।
