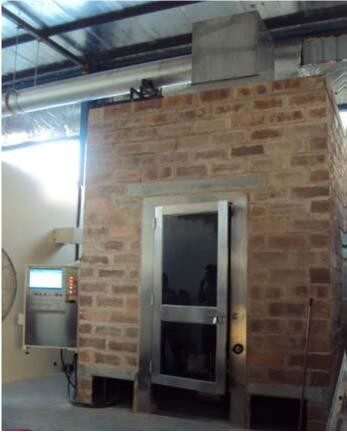

यूएल 1685 पीएलसी नियंत्रण अग्नि परीक्षण उपकरण गुच्छा केबल ऊर्ध्वाधर ज्वलनशीलता परीक्षक

पीएलसी नियंत्रण बंक्ड केबल ऊर्ध्वाधर ज्वलनशीलता परीक्षक UL 1685 के साथ

मानक

बंक्ड केबल वर्टिकल फ्लेम स्प्रेड टेस्टिंग मशीन को तार और केबल के जलने के परीक्षण की आवश्यकताओं के बारे में UL1685, GB18380.3 मानक के प्रासंगिक प्रावधानों के अनुसार डिज़ाइन किया गया है।और आईईसी 60332-3-10 को पूरा करें, केएस सी आईईसी 60332-3-21 ~ 25 (ए ~ क्लास डी) मानक।

आवेदन
Bunched Cable Vertical Flame Spread Tester is an equipment which used to test the vertical installation of a bunched cable or optical cable to suppress the flame vertical spreading under the specified conditions, बिजली केबलों, नियंत्रण केबलों और फाइबर ऑप्टिक केबल बंडल जल परीक्षण के लिए आवश्यक उपकरण है।यह IEEE 383 (IEEE 1202) परीक्षण मानकों द्वारा प्राप्त किया जा सकता है.यह परीक्षक गर्मी रिलीज उपकरण विन्यस्त बंदरगाह के साथ सुसज्जित किया जा सकता है, गैस विश्लेषक जैसे कि एचआरआर (गर्मी रिलीज दर) थर्मल शक्ति मूल्यों को माप सकते हैं,एसपीआर (धुआं पैदा करने की दर) आदि.

उपयोगकर्ता का अनुभव
1, यह परीक्षक उच्च बुद्धि और संचालित करने में आसान के साथ बनाया गया है;
2, पेशेवर औद्योगिक डिजाइन, सुंदर उपस्थिति और उचित लेआउट के साथ;
3, यह उपकरण सटीकता, सुरक्षा और स्थिरता है;
4, माइक्रो कंप्यूटर नियंत्रण प्रणाली के साथ, बुद्धिमान परीक्षण प्रक्रिया, मैन्युअल समय की कोई आवश्यकता नहीं है।
5, संक्षारण प्रतिरोधी स्टेनलेस स्टील परीक्षण कैबिनेट;

मुख्य विशेषताएं

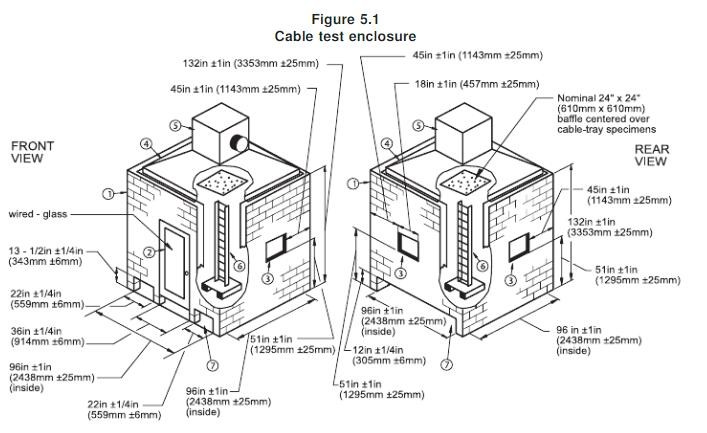

1, स्टेनलेस स्टील परीक्षण बॉक्स का आयाम 1,000±100(W) x2,000±100(D) x4,000±100(H) मिमी है। मामले की आंतरिक सतह जमीन से अधिक है, और पीछे की तरफ इन्सुलेशन सामग्री से ढकी हुई है;
2, GB/T18380 की आवश्यकताओं के अनुसार एक स्टेनलेस स्टील सीढ़ी से सुसज्जित।31;
3, 2 अतिरिक्त नमूना धारक;
4, सीढ़ियां स्टेनलेस स्टील से बनी होती हैं,जंग प्रतिरोधी और साफ करने में आसान होती हैं;
5, कैबिनेट के निचले भाग में, बॉक्स के सामने 150+10 मिमी की स्थिति में, 800±20(W) × 400±10(D) का आयाम वाला एक वायु इनलेट है।
6, परीक्षण बॉक्स के अंदर 2 मिमी के प्रकार के थर्मोकपल्स लगाए गए हैं;
7दहन भट्ठी के अंदर हवा का प्रवाह (5000 ± 500) L/min पर स्थिर रूप से नियंत्रित किया जा सकता है।

दहन प्रणाली
1बर्नर: बेल्ट प्रकार प्रोपेन गैस बर्नर का आकार 257mm × 4.5mm है, और कुल 242 छेद खोलता है, जो 81 की 3 पंक्तियों में व्यवस्थित है,80,81, छेद का व्यास है

1.35 मिमी, छेद के बीच की दूरी 3.2 मिमी है
2, उच्च परिशुद्धता गेंद वाल्व के साथ सुसज्जित गैस बंद को नियंत्रित करने के लिए;
3दो प्रवाहमीटरः वायु प्रवाहमीटर और गैस प्रवाहमीटर और नियंत्रण वाल्व;
4, दहन परीक्षक के सामने एक लौ स्टॉप ट्यूब के साथ सुसज्जित है, जिससे प्रोपेन गैस को टेम्परिंग से रोका जा सके, जिससे नमूने की अधिकतम सुरक्षा सुनिश्चित हो सके।
5, दहन कोणः क्षैतिज; स्वचालित इग्निशन डिवाइस; (20 डिग्री समायोज्य वैकल्पिक है) ।
6बर्नर कंप्यूटर प्रोग्राम द्वारा स्वचालित रूप से गैस और वायु मुआवजा प्रक्रिया की भरपाई कर सकता है, जबकि कई पारंपरिक प्रणालियों ने इस प्रभाव की उपेक्षा की है।

नियंत्रण प्रणाली
1, पीएलसी बड़ी टच स्क्रीन नियंत्रण प्रणाली के साथ;
2, यह परीक्षक स्वचालित प्रज्वलन और स्वचालित टाइमिंग, 999min की टाइमिंग रेंज और 1s की सटीकता कर सकते हैं;
3प्रयोगात्मक डेटा स्वचालित रूप से संग्रहीत किया जाता है, निःशुल्क जांच;
4, 40 मिनट और 1 घंटे के समय अनुस्मारक समारोह के साथ;
5, नमूने को इलेक्ट्रिक क्रेन द्वारा उठाया जाता है।

उपकरण के मापदंड
1, परीक्षण बॉक्स का आकार 1,000±100(W) x 2,000±100(D) x 4,000±100(H) मिमी है;
2वायुमापक की सटीकता 0.1 मीटर/सेकेंड है।
3, हवा स्रोत वायुमापक सीमा 8000L/मिनट है; आउटलेट हवा (5000 ± 500) L/मिनट है समायोजित किया जा सकता है;
4, गैसः 95% शुद्धता तकनीकी ग्रेड प्रोपेन (ग्राहक);
5, गैस प्रवाह नियंत्रणः 100kpa से कम, 20 oC की स्थिति में;
6, दहन गैस की आपूर्तिः प्रोपेन (या एलपीजी) ।
