उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SKYLINE
प्रमाणन: CE
मॉडल संख्या: एसएल817
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 इकाई
मूल्य: negotiated
पैकेजिंग विवरण: प्लाईवुड केस
प्रसव के समय: 25 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1 यूनिट / महीना
क्षितिज: |
तार और केबल गर्मी रिलीज़ परीक्षण उपकरण |
मानकों: |
DIN EN 50399:2017, EN 50399 |
विद्युतीय: |
110V AC 60Hz / 230V AC 50Hz, 5A |
परिवेश का तापमान: |
ऑपरेटिंग 10 डिग्री सेल्सियस से 35 डिग्री सेल्सियस |
क्षितिज: |
तार और केबल गर्मी रिलीज़ परीक्षण उपकरण |
मानकों: |
DIN EN 50399:2017, EN 50399 |
विद्युतीय: |
110V AC 60Hz / 230V AC 50Hz, 5A |
परिवेश का तापमान: |
ऑपरेटिंग 10 डिग्री सेल्सियस से 35 डिग्री सेल्सियस |
उत्पाद का परिचय
EN 50399 में ऊर्ध्वाधर रूप से लगाए गए गुच्छा तारों या केबलों के ऊर्ध्वाधर लौ प्रसार, गर्मी रिलीज और धुएं के उत्पादन के आकलन के लिए उपकरण और परीक्षण विधियों को निर्दिष्ट किया गया है।विद्युत या ऑप्टिकल, निर्धारित शर्तों के तहत।EN 50399 अग्नि परीक्षण के दौरान गर्मी रिलीज और धुएं के उत्पादन को मापने के लिए स्थापित किए जाने वाले उपकरण और उपकरण की व्यवस्था और कैलिब्रेशन का विवरण देता हैकेबलों के यूरोक्लास B1ca, B2ca, Cca और Dca में वर्गीकरण के लिए प्रकार अनुमोदन परीक्षण के लिए प्रयोग की जाने वाली परीक्षण प्रक्रियाएँ दी गई हैं।
तकनीकी मापदंड
1परीक्षण कक्ष का आयाम 1,000±100(W) x 2,000±100(D) x 4,000±100(H) मिमी है।परीक्षण कक्ष की निचली सतह जमीन से अधिक है जबकि पीछे की तरफ इसे गर्मी से अलग करने के लिए अछूता सामग्री के साथ पूरक है.
2परीक्षण कक्ष के निचले भाग में, कक्ष के सामने की ओर से 150±10 मिमी की स्थिति में वायु की आपूर्ति के लिए 800±20 ((W) x 400±10 ((D) आकार का एक छेद है।
3परीक्षण कक्ष के ऊपरी भाग के पीछे के कोने में 300±30(W) x1,000±100(D) आकार का एक निकास छेद है जिससे परीक्षण के दौरान धुएं का उत्सर्जन संभव हो सके।
4अधिकतम सुरक्षा सुनिश्चित करने के लिए प्रोपेन द्वारा बैकफायर को रोकने के लिए ऊर्ध्वाधर लौ प्रसार परीक्षक के बर्नर के सामने एक लौ जाल स्थापित किया जाता है।
5पारंपरिक IEC60332-3 उपकरण के विपरीत, ऊर्ध्वाधर लौ प्रसार परीक्षक उपयोगकर्ता के अनुकूलता को जोड़ने के लिए कंप्यूटर के साथ सभी नियंत्रण और परीक्षण स्थितियों को रिकॉर्ड करता है।
6. यदि जल छिड़काव उपकरण की वजह से अत्यधिक दहन परीक्षण को रोकने के लिए स्थापित किया गया है.
7मानक पर आवश्यकता पर कार्यक्रम और 70,000Btu/h प्रोग्राम किया जा सकता है।
8. चौड़ी स्टेनलेस स्टील सीढ़ी के आयाम: 500 ((W) ×3, 500 ((H) मिमी.
9स्टेनलेस स्टील सीढ़ी के मानक आयामः 800 ((W) ×3, 500 ((H) ।
10मानक प्रोपेन बर्नर और वेंचुरी मिश्रण के दो सेट।
11एक परीक्षण का चयन करने के लिए मानक श्रेणी प्रोग्राम का पालन करें।
12निकास प्रणाली में धुआं संग्रह हुड, निकास नलिका, वायु प्रवेश प्रणाली, केन्द्रापसारक पंखे और आवृत्ति कनवर्टर शामिल हैं।
13नलिका खंड में सभी गैस नमूना लेने वाले जांच, तापमान और द्रव्यमान प्रवाह जांच और धुआं मापने की प्रणाली के लिए बंदरगाह हैं।
14पैरामैग्नेटिक ऑक्सीजन विश्लेषक, पैरामैग्नेटिक परिवर्तन की विधि का उपयोग करके गैस में ऑक्सीजन की एकाग्रता को मापने के लिए। एकाग्रता सीमा 0-25%.
15. कार्बन डाइऑक्साइड विश्लेषक (अवरक्त) गर्मी रिहाई मापने के लिए उपयोग के लिए। एकाग्रता 0-10% की सीमा।
16सूजन फिल्टर, शीत जाल, सुखाने का स्तंभ, पंप और विश्लेषण से पहले नमूना गैसों को कंडीशनिंग करने के लिए अपशिष्ट नियामक।
17डेटा अधिग्रहण प्रणाली और सॉफ्टवेयर।
विशेषताएं और अनुप्रयोग

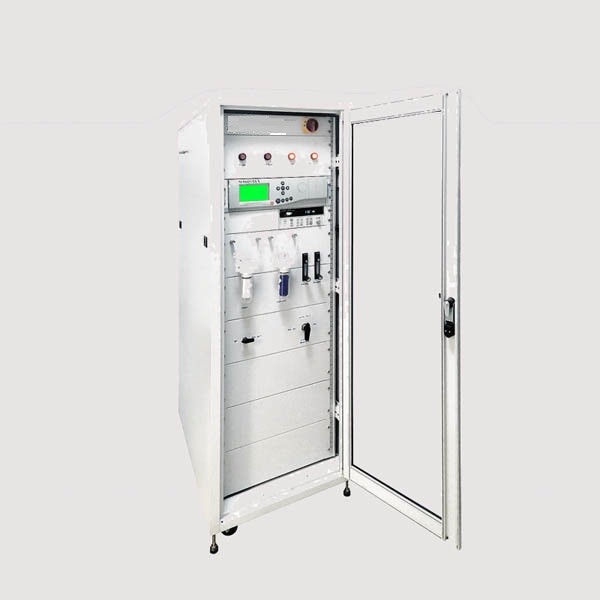

1मानक 19 कैबिनेट इकाई, पैरामैग्नेटिक O2, गैर-विसारक अवरक्त CO2 गैस विश्लेषक सहित;
2. ताइवान एडवांटेक डेटा अधिग्रहण बोर्ड 1 सेट, तापमान, गैस दबाव अंतर और गैस विश्लेषक डेटा, आदि एकत्र कर सकते हैं;
3स्टेनलेस स्टील दो तरफा गति जांच, हवा के दबाव का पता लगाने के उपकरणों का एक सेट के साथ जैसे कि सूक्ष्म अंतर दबाव सेंसर;
4. संयुक्त राज्य अमेरिका ओमेगा के-प्रकार थर्मोकपल 3, धुआं गैस तापमान का पता लगाने 1 सेट;
5. पीटीएफई पाइप से जुड़े गैस संग्रह जांच उपकरण के एक सेट से लैस, संक्षारक गैस एकत्र कर सकते हैं;
6. निर्जलीकरण शीत जाल, गैस स्थिर प्रवाह और वोल्टेज नियामक, 1 सेट अमेरिकी सीएएसटी गैस संग्रह पंप डिवाइस, स्टेनलेस स्टील पाइप और पीटीएफई नली कनेक्शन से लैस;
7.एक ज्वलनशील दीपक धुआं घनत्व माप प्रणाली जिसमें एक ज्वलनशील प्रकाश स्रोत और एक सिलिकॉन फोटोड रिसीवर डिवाइस शामिल है;
8. 5 तटस्थ फिल्टर से लैस, ऑप्टिकल घनत्व सीमा 0.1-2;
9. 4 आयातित द्रव्यमान प्रवाह नियंत्रक उपकरण, दबाव घटाने वाले वाल्वों, सोलेनोइड वाल्वों आदि से सुसज्जित;
10मानक परीक्षण सॉफ्टवेयर, जिसमें कैलिब्रेशन प्रक्रियाएं शामिल हैं और मोनोमर बर्न टेस्ट के लिए इस्तेमाल किया जा सकता है;
11. कंप्यूटर और प्रिंटर उपकरणों के 1 सेट से सुसज्जित;
12परीक्षण उपकरण जैसे कि निकास पाइप और केन्द्रापसारक पंखे;
13दो प्रोपेन द्रव्यमान प्रवाह नियंत्रक;
14. दो वायु द्रव्यमान प्रवाह नियंत्रक;
15. 22.5KW और 30KW लौ कैलिब्रेशन एक एकल बर्नर पर कार्य करने वाले द्रव्यमान प्रवाह नियंत्रक द्वारा किया जा सकता है;
16बंडल तार और केबल जलने परीक्षण उपकरण।
आवेदनःपरीक्षण प्रणाली एक मध्यम पैमाने पर अग्नि परीक्षण है जो बंडल केबल या फाइबर ऑप्टिक केबल का अनुकरण करती है।परीक्षण केबल को एक ऊर्ध्वाधर मानक स्टील सीढ़ी पर स्थापित किया जाता है और केबल के दहन व्यवहार और दहन प्रदर्शन का मूल्यांकन करने के लिए एक निर्दिष्ट इग्निशन स्रोत द्वारा प्रज्वलित किया जाता हैकेबल आग के प्रारंभिक चरणों के लिए दहन प्रदर्शन डेटा,
गर्मी रिलीज़ दर का परीक्षण केबल के साथ फैलने वाली लौ के खतरे और आसन्न क्षेत्र पर आग के स्रोत के संभावित प्रभाव को दर्शाता है।धुआं घनत्व परीक्षण से आग के क्षेत्र की दृश्यता और व्यक्तिगत सुरक्षा के लिए धुआं के खतरे का पता चलता है.

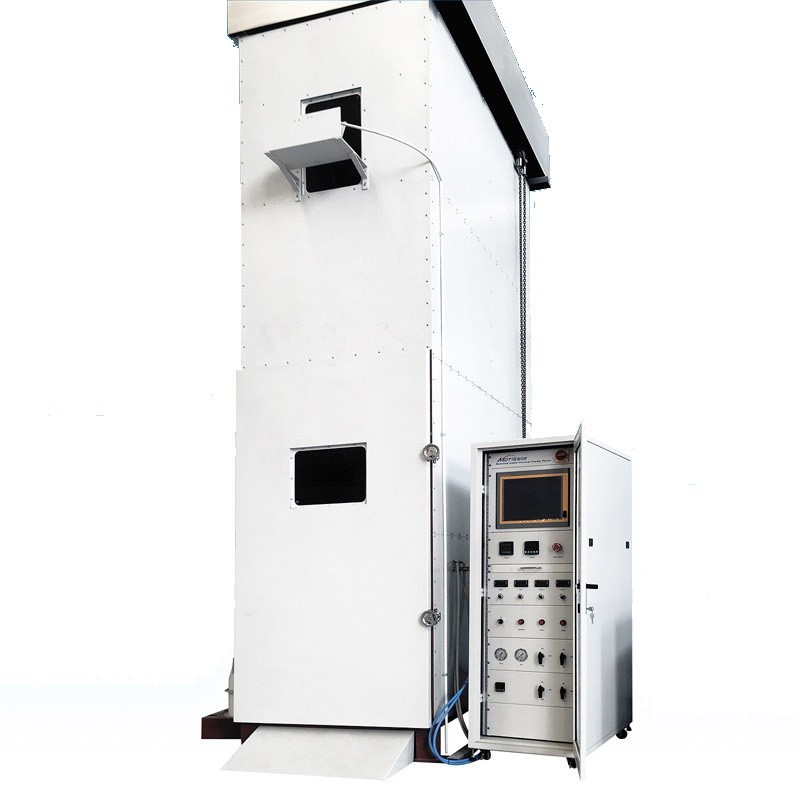

उत्पाद का विवरणतारों और केबलों की गर्मी रिलीज़ परीक्षण उपकरण
एन 50399 परीक्षण उपकरण में आईईसी 60332-3 उपकरण, गर्मी रिहाई माप, धुएं घनत्व माप और संशोधित हवा प्रवेश प्रणाली शामिल है।यह रिग के निकास प्रणाली में नलिकाओं के एक छोटे से उपकरण खंड को फिट करके और इससे जुड़े गैस विश्लेषण उपकरण और सॉफ्टवेयर के साथ इसका उपयोग करके पूरा किया जाता हैनलिका खंड में सभी गैस नमूना लेने वाले जांच, तापमान और द्रव्यमान प्रवाह जांच और धुआं मापने की प्रणाली के लिए बंदरगाह हैं।
परीक्षण से केबल या केबल की निम्नलिखित विशेषताएं प्राप्त की जा सकती हैं कुछ दहन स्थितियों मेंः
लौ फैलाव लौ फैलाव एफएस
गर्मी रिलीज़ दर गर्मी रिलीज़ दर HRR
कुल गर्मी रिलीज़ कुल गर्मी रिलीज़ THR
धुआं उत्पादन दर धुआं उत्पादन दर एसपीआर
कुल धुआं उत्पादन कुल धुआं उत्पादन टीएसपी
जलने की वृद्धि दर सूचकांक आग की वृद्धि दर FIGRA
मानक
DIN:DIN EN 50399:2017
EN:EN 50399
GB/T 31248:2014
आयाम:1120 मिमी (डब्ल्यू) x 2200 मिमी (डी) x 5600 मिमी (एच)
वजन:1200 किलो
स्थापना की आवश्यकताएं
विद्युत: 110V AC 60Hz / 230V AC 50Hz, 5A
परिवेश का तापमानः 10°C से 35°C तक काम करना
गैसः हवा और प्रोपेन
