एन 1363-1 ऊर्ध्वाधर भट्ठी
मानक संदर्भ
के साथ ऊर्ध्वाधर भट्ठी संदर्भ:
- ISO834-1 अग्नि प्रतिरोध परीक्षण - भवन निर्माण के तत्व भाग 1: सामान्य आवश्यकताएं।
- EN 1363-1 अग्नि प्रतिरोध परीक्षण - भाग 1: सामान्य आवश्यकताएं
- EN 1363-2 अग्नि प्रतिरोध परीक्षण - भाग 2: वैकल्पिक और अतिरिक्त प्रक्रियाएं
- बीएस 476-20 निर्माण सामग्री और संरचनाओं पर अग्नि परीक्षण - भाग 20: निर्माण के तत्वों के अग्नि प्रतिरोध के निर्धारण के लिए विधि (सामान्य सिद्धांत)
- बीएस 476-24 निर्माण सामग्री और संरचनाओं पर अग्नि प्रतिरोध परीक्षण - भाग 24: वेंटिलेशन नलिकाओं के अग्नि प्रतिरोध के निर्धारण के लिए विधि
तकनीकी पैमाने

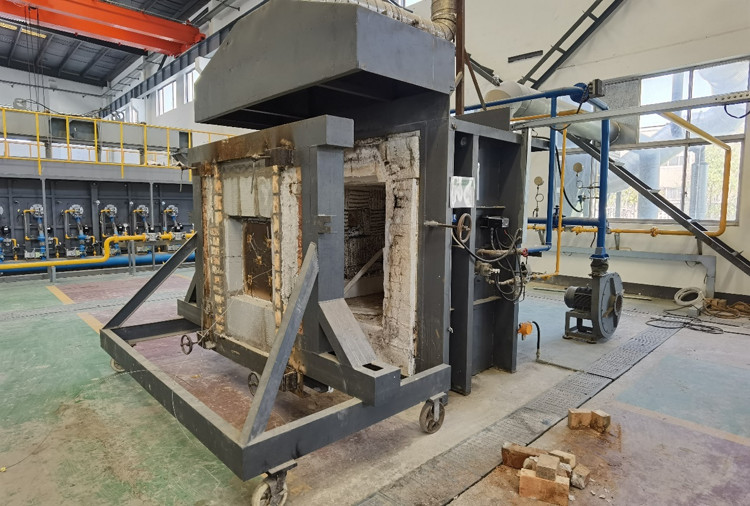

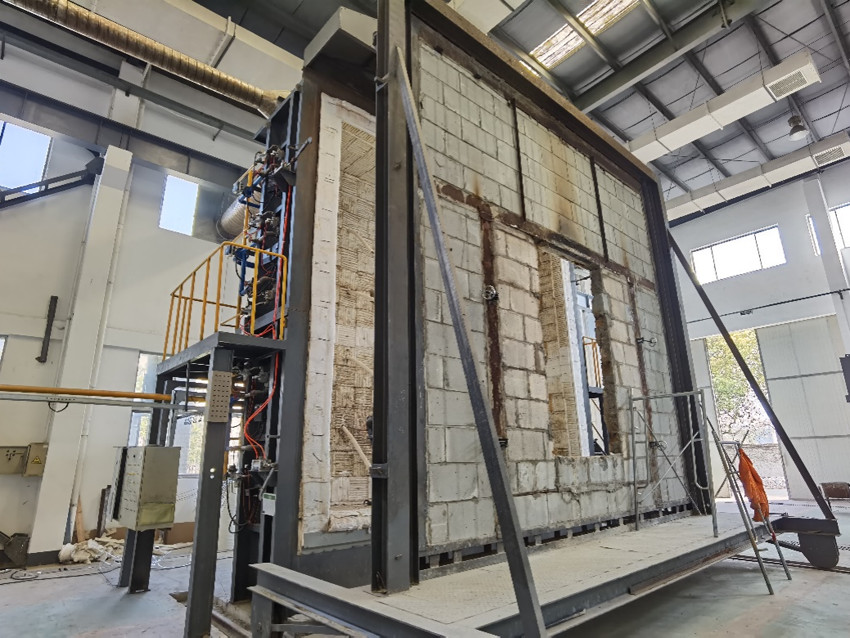

भट्ठी का प्रकार: लंबवत भट्ठी- H4.0 × W4.0 × D1.5m
भट्ठी का प्रकार: ऊर्ध्वाधर भट्ठी；
नमूने: ऊर्ध्वाधर भाग जैसे आग के दरवाजे, आग की खिड़कियां, आग के शटर के दरवाजे, आदि।
परीक्षण कक्ष आयाम: H4.0m * W4.0m * D1.5m；
फर्नेस दरवाजा मात्रा: 1 नमूना रेल कार + 2 नमूना फ्रेम; डिजाइन तापमान: ≤1300 ℃；
कार्य तापमान: ≤1200 ℃
ईंधन प्रकार: एलपीजी；
ईंधन कैलोरीफ मान: 25000 किलो कैलोरी/एम3；
ईंधन की मात्रा: 30-50KPa；
निकास धुआं तापमान: 300 ℃ (एयर कूल्ड), पर्यावरण संरक्षण प्रणाली में ग्रिप गैस तापमान；
निकास धुआं विधि: भट्ठी में ग्रिप गैस का तापमान 300 ℃ से नीचे चला जाता है, और फिर इसे निकास पंखे के माध्यम से महाप्रबंधक को भेजा जाता है
निकास पाइप को पर्यावरण संरक्षण प्रणाली में ले जाया जाता है।
फर्नेस हवा की मात्रा: 4000Nm3 / h
फर्नेस दीवार अस्थायी। rais: ≤कमरे का तापमान +50 डिग्री सेल्सियस (गैर बर्नर और अवलोकन खिड़की के आसपास का क्षेत्र);
इन्सुलेशन सामग्री: आग रोक ईंट；
बर्नर की मात्रा: बर्नर-12 सेट;एकल बर्नर की शक्ति ≤300kw;
टेस्ट फायर क्या है और यह क्यों जरूरी है?
अग्नि परीक्षण क्या है?अग्नि परीक्षण का उद्देश्य किसी सामग्री या उत्पाद पर सीधी लौ के प्रभाव को समझना है।कंपनियां तारों या केबल, निर्माण सामग्री या साज-सामान पर प्रभाव का विश्लेषण कर सकती हैं।
