अग्नि स्थितियों में विद्युत केबलों के लिए तार लौ परीक्षण कक्ष सर्किट अखंडता

अग्नि स्थितियों में विद्युत केबलों के लिए तार लौ परीक्षण कक्ष सर्किट अखंडता

मानक

आईईसी 60331-21

अग्नि स्थितियों में विद्युत केबलों के लिए परीक्षण - सर्किट अखंडता - भाग 21: प्रक्रियाएं और आवश्यकताएं - 0,6/1,0 kV तक और सहित नामित वोल्टेज केबल

विनिर्देश

2केबल और केबल लाइन अखंडता दहन परीक्षण मशीन डिजाइन सिद्धांतः

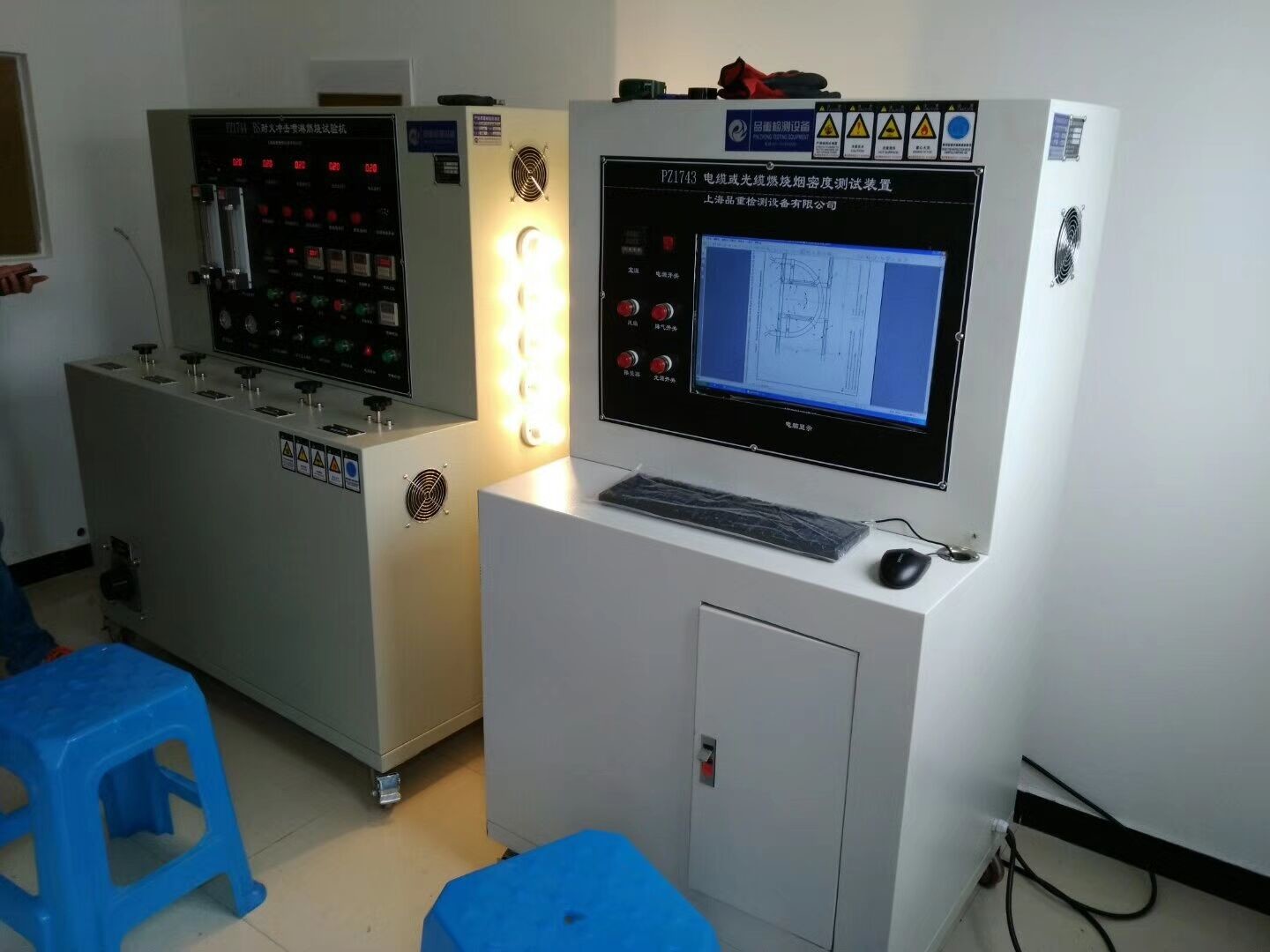

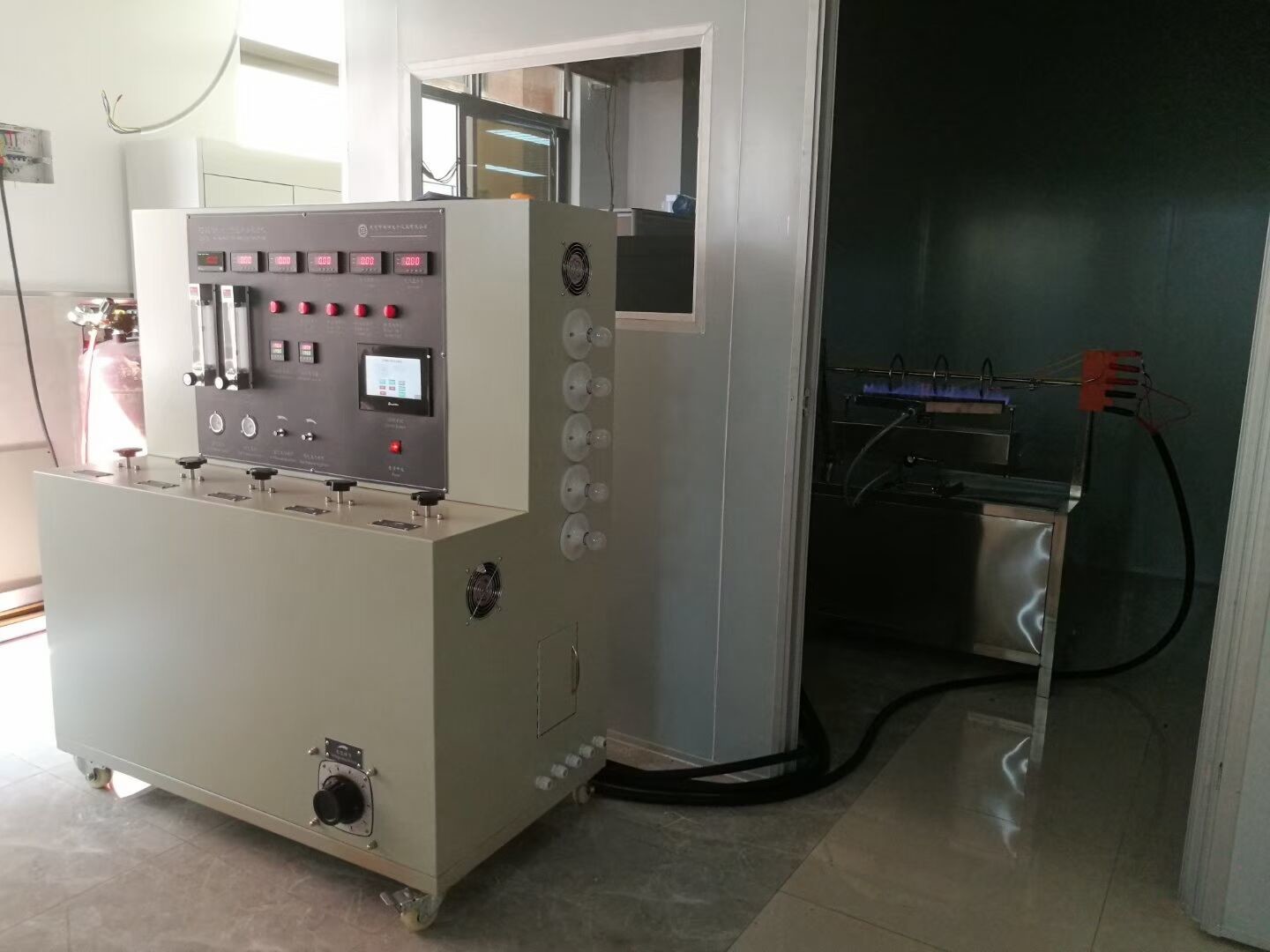

केबल और केबल अखंडता अग्नि परीक्षक को तीन भागों में विभाजित किया गया हैः दहन बॉक्स, दहन फ्रेम और नियंत्रण बॉक्स, जिनमें से सभी व्यक्तिगत रूप से चल रहे हैं।प्रत्येक उपकरण के नीचे आसान आंदोलन और स्वच्छता के लिए रोलर्स से लैस हैएक उपकरण का उपयोग केबलों और केबलों के लिए किया जाता है जिनके लिए लाइन अखंडता की आवश्यकता होती है जब एक लौ का उपयोग किया जाता है जिसका तापमान कम से कम 750 डिग्री सेल्सियस (तापीय उत्पादन नियंत्रण) व्यक्तिगत आग परीक्षण के लिए

केबल और केबल लाइन की अखंडता के लिए दहन परीक्षण मशीन के तकनीकी मापदंडः

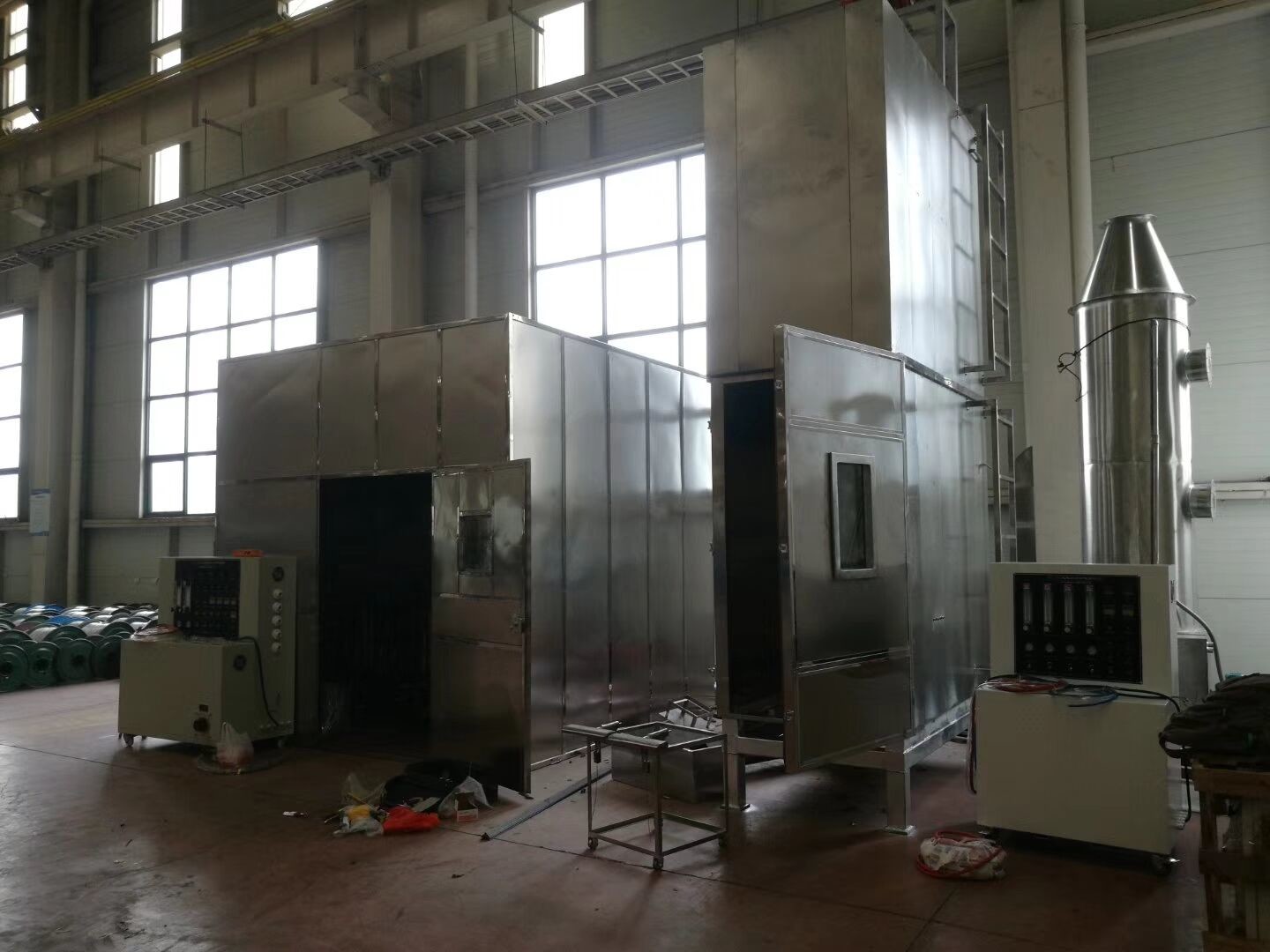

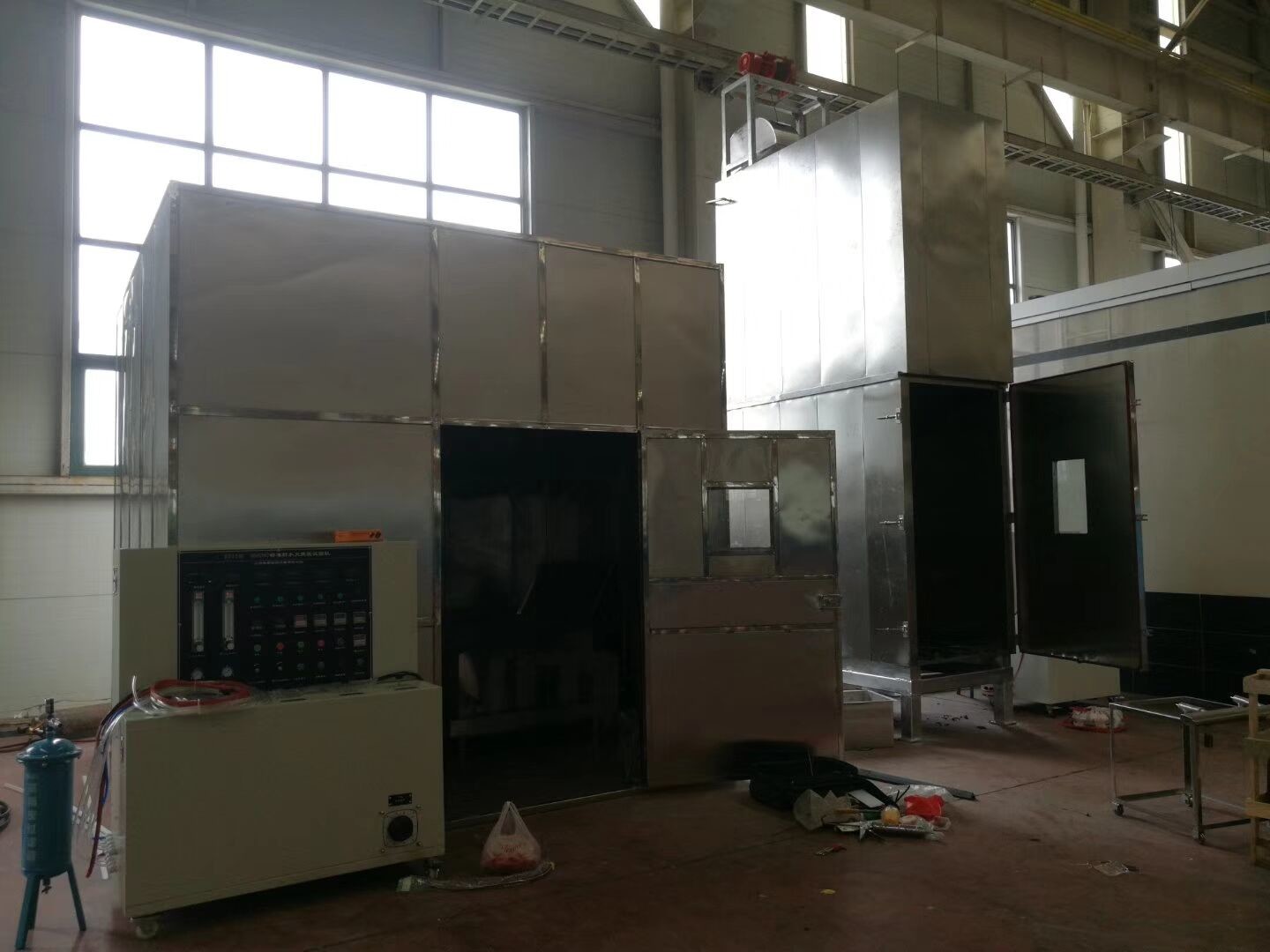

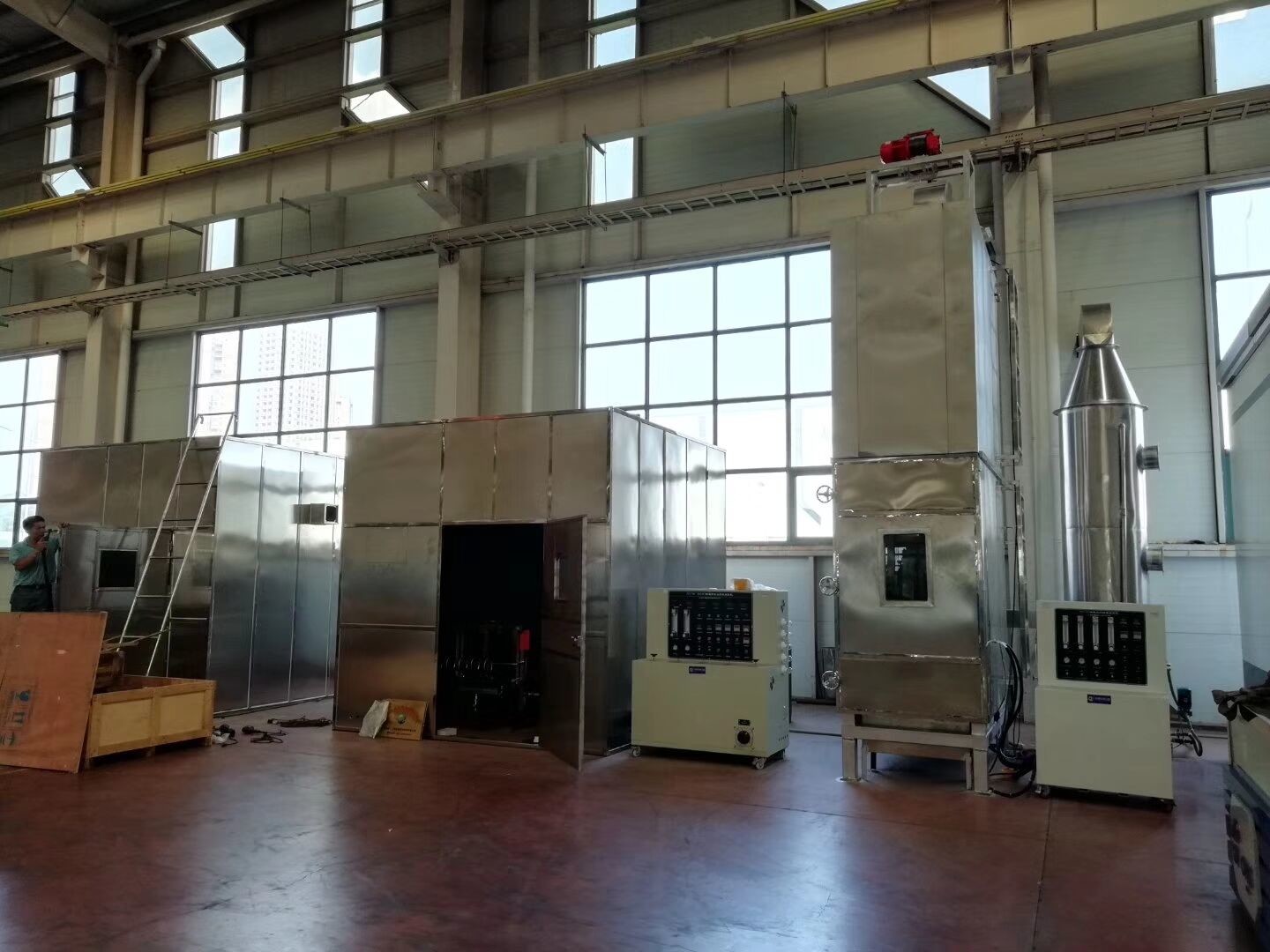

1दहन कक्ष का डिजाइन

यह पूरी घन दहन कक्ष बनाने के लिए उपयुक्त सामग्री के साथ कोण लोहे के ब्रैकेट पर तय है।

दहन कक्ष: आंतरिक आयामः 3M x 3M x 3M कुल 27 घन मीटर।

ईंट दीवार संरचना या स्टील प्लेट संरचना, ग्राहकों द्वारा चुना जा सकता है

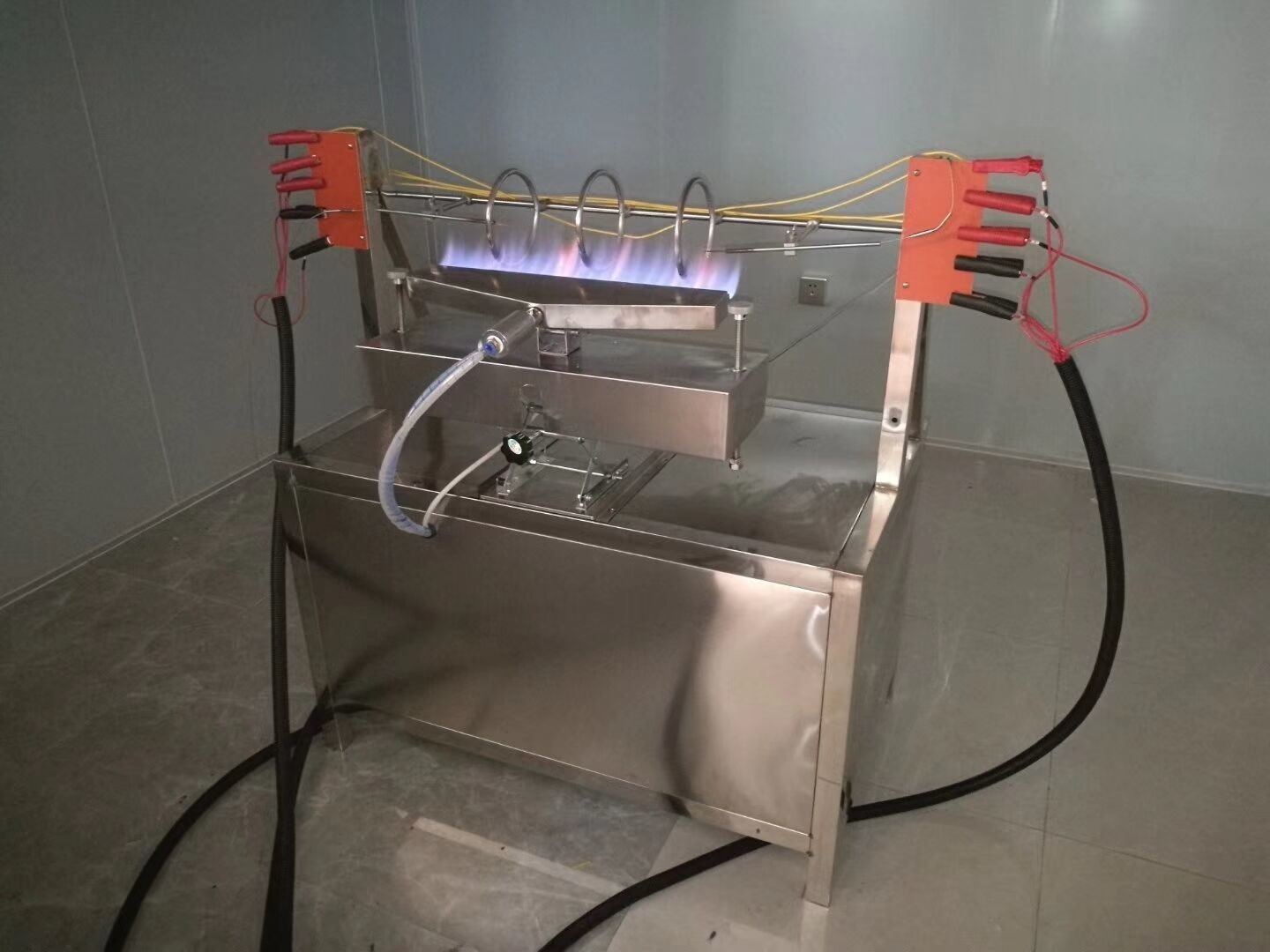

2नमूना धारक: नमूना में लगभग 150 मिमी के आंतरिक व्यास के दो या तीन धातु के अंगूठी समर्थन होते हैं।

3जलने वाला यंत्र:

(1) ब्लोटॉर्च: वेंचुरी मिक्सर के साथ नोजल के लिए 500 मिमी की नाममात्र लंबाई और 15 मिमी की चौड़ाई के साथ एक प्रोपेन गैस बर्नर।

(2) प्रवाह मीटरः वायु प्रवाह मीटरः 80L/मिनट, प्रोपेन प्रवाह मीटरः 5L/मिनट

(3) ब्लोटॉर्च नियंत्रण प्रणाली की संरचनाः दबाव विनियमन वाल्व, पिज़ोइलेक्ट्रिक इग्निटर, फ्लेमआउट डिवाइस, तापमान नियंत्रण थर्मोकपल,

गैस स्रोत (आपकी कंपनी के स्वामित्व में), इग्निशन डिवाइस, गैस पाइपलाइन, प्रवाह मीटर, वेंचुरी मिक्सर,

ब्लोटॉर्च, बॉल वाल्व, एयर लाइन, संपीड़ित हवा की बोतल (आपकी कंपनी के स्वामित्व में)

(4) टाइमरः 0~99.99s/m/h को मनमाने ढंग से सेट किया जा सकता है

(5) इग्निशन डिवाइसः स्वतः इग्निशन के लिए

(6) तापमान नियंत्रक: इसमें दो तापमान निगरानी खंड होते हैं,

तापमान सीमाः 0~1000°C मनमाने ढंग से सेट किया जा सकता है।

4लाइन भारः

(1) परीक्षण ट्रांसफार्मरः 3000VA तीन (2) परीक्षण वोल्टेजः AC1000V

(3) परीक्षण करंटः 3A

विभिन्न प्रकार के क्या हैंकेबलिंग?
केबल का उपयोग मुख्य रूप से विद्युत और दूरसंचार संकेतों को ले जाने के लिए किया जाता है। केबल के विभिन्न प्रकार हैं, जिनमें घुमावदार जोड़ी केबल, समाक्षीय केबल, बहुचालक केबल और फाइबर ऑप्टिक केबल शामिल हैं।एक घुमावदार जोड़ी केबल में एक दूसरे के चारों ओर घुमावदार दो केबल होते हैं और मुख्य रूप से संकेत ले जाने के लिए उपयोग किया जाता है.
