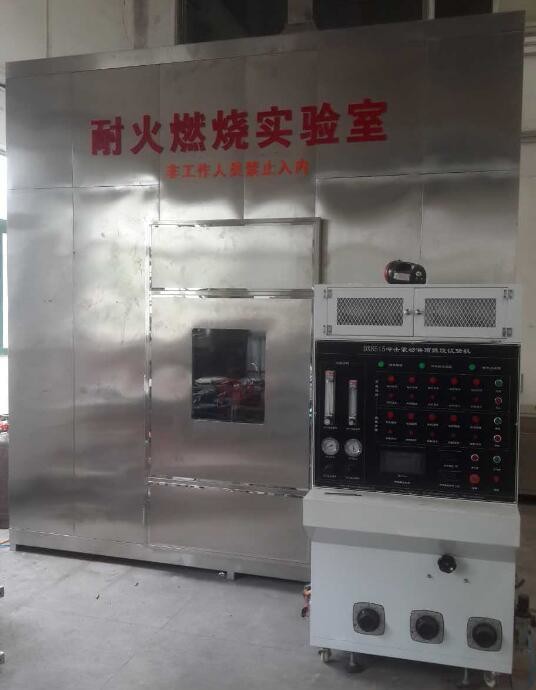

आग की स्थिति में सर्किट अखंडता बनाए रखने के लिए आवश्यक केबल के लिए BS6387 परीक्षण उपकरण
सारांश
केबलों की आग के प्रतिरोध के लिए यह परीक्षण उपकरण आवश्यक है
आग की स्थिति में सर्किट की अखंडता को बनाए रखने के लिए।यह के केबलों पर लागू होता है
रेटेड वोल्टेज 600/1000 वी से अधिक नहीं है और समग्र व्यास or . से कम है
20 मिमी के बराबर।
मानक BS6387 . का अनुपालन करता है
इस ब्रिटिश मानक में दिया गया परीक्षण दो या अधिक . वाले केबलों पर लागू होता है
इन्सुलेटेड कंडक्टर, केबल अन्य धातु को शामिल करते हैं या नहीं
कवच, स्क्रीन या सर्किट सुरक्षात्मक कंडक्टर जैसे तत्व।परीक्षा भी है
एक इंसुलेटेड कंडक्टर वाले केबलों पर लागू होता है बशर्ते कि केबल
कम से कम एक अन्य धातु तत्व शामिल है।परीक्षण लागू नहीं है
केबल जिसमें एक इंसुलेटेड कंडक्टर होता है लेकिन कोई अन्य धातु तत्व नहीं होता है
उपकरण संरचना
1. अकेले परीक्षण आग का प्रतिरोध
अग्नि परीक्षण बेंच के प्रतिरोध में निम्नलिखित भाग शामिल हैं: केबल सपोर्ट सिस्टम, निरंतर डिटेक्शन डिवाइस, हीट सोर्स।
केबल सपोर्ट सिस्टम: केबल केबल जैकेट को क्लिप के माध्यम से बाद में जकड़ लेती है।केबल का मध्य भाग दो धातु के छल्ले (दूरी दूरी 300 मिमी) द्वारा तय किया गया है, और धातु की अंगूठी डिवाइस के अन्य धातु भागों पर आधारित है।केबल सपोर्ट डिवाइस को चित्र 1 में दिखाया गया है। बिना कवच व्यास वाले केबलों के लिए 10 मिमी से कम, या अन्य केबल जिनमें परीक्षण के दौरान महत्वपूर्ण विस्थापन होता है, 3 धातु के छल्ले होते हैं, प्रत्येक लगभग 150 मिमी की मूल धातु की अंगूठी पर तय होते हैं।
2. निरंतर पता लगाने वाला उपकरण: केबल के सभी कोर, एक तीन-चरण स्टार-कनेक्टेड ट्रांसफार्मर या तीन एकल-चरण ट्रांसफार्मर (या एकल-चरण ट्रांसफार्मर यदि परीक्षण एकल-कोर केबल है) के माध्यम से वर्तमान को गुजरने दें, और परीक्षण वोल्टेज पर 3A की अधिकतम स्वीकार्य रिसाव धारा को बनाए रखने की क्षमता पर्याप्त है।केबल के दूसरे छोर पर प्रत्येक कोर तार से एक लैंप कनेक्ट करें और केबल के रेटेड वोल्टेज पर लगभग 0.25A का करंट लगाएं।
3. ताप स्रोत:
1. हीट एक 610 मिमी लंबा ट्यूबलर गैस बर्नर है जो जबरन मीथेन और ज्वाला की आपूर्ति कर सकता है।
2. तापमान माप: 2 मिमी व्यास का थर्मामीटर 75 मिमी . से ऊपर के बर्नर के समानांतर, एयर इनलेट के करीब रखा जाता है
3. लौ तापमान और समय का परीक्षण करें: (BS6387 दहन ग्रेड देखें)
ए 650. सी ± 40 डिग्री सेल्सियस - 3 घंटे
बी 750. सी ± 40 डिग्री सेल्सियस - 3 घंटे
सी 950. सी ± 40 डिग्री सेल्सियस - 3 घंटे
एस 950. सी ± 40 डिग्री सेल्सियस -20 मिनट
4. केबल नमूना: नमूना तैयार उत्पाद का एक खंड है, जो 1200 मिमी से कम नहीं है, और दोनों सिरों पर 100 मिमी म्यान और कवर परत हटा दी जाती है।केबल के सिरों पर तारों को विद्युत कनेक्शन के अनुसार होना चाहिए।
5. टेस्ट वोल्टेज: 200 ~ 1000V समायोज्य
विभिन्न प्रकार क्या हैंअग्नि परीक्षण?
अग्नि परीक्षण - जैसे सामग्री और संरचनाओं के अग्नि परीक्षण के लिए प्रतिक्रिया और प्रतिरोध, और अग्नि शमन घटकों और प्रणालियों (जैसे बुझाने वाले और छिड़काव), पता लगाने और अलार्म सिस्टम और केबल, और धुएं और गर्मी वेंटिलेशन सिस्टम के प्रदर्शन परीक्षण।
