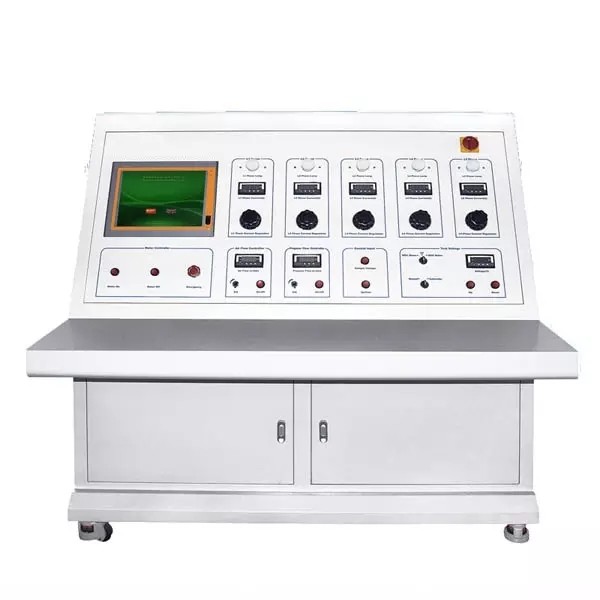

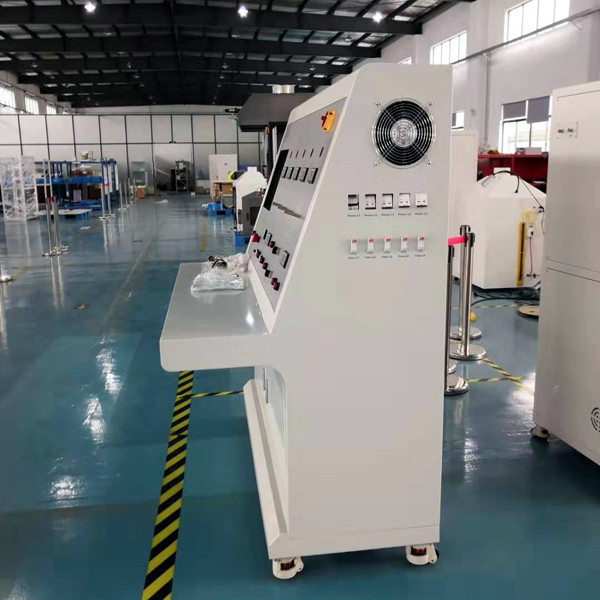

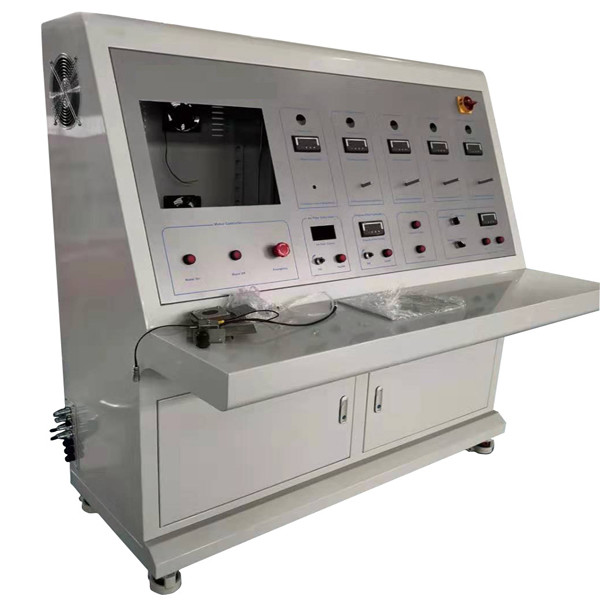

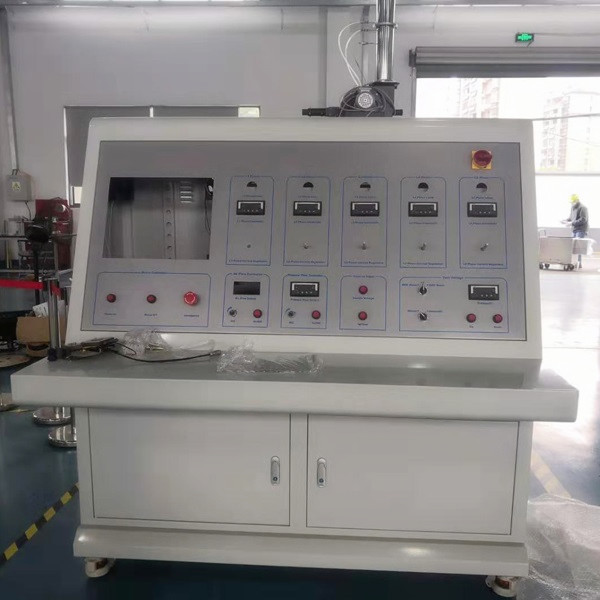

तार और केबल आग प्रतिरोध परीक्षक

उत्पाद का परिचय

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

तकनीकी मापदंड

1. ताप स्रोतः एजीएफ रिबन प्रकार प्रोपेन गैस बर्नर
2क्रॉस छेद की 3 पंक्तियों के साथ संरचित, बर्नर की औसत सामने की चौड़ाईः 15 मिमी, छेद व्यासः 1.32 मिमी, केंद्र के बीच की दूरीः 3.2 मिमी।
3बर्नर प्लेट के दोनों किनारों पर लौ संरक्षण के लिए पायलट छेद में एक पॉलिश छेद पंक्ति।
4दो थर्मोकपल्स क्षैतिज रूप से स्थापित हैं, तापमान की जांच के लिए बर्नर के केंद्र रेखा के बाईं और दाईं ओर 45 मिमी अलग हैं।
5गैस और हवा के प्रवाह को विनियमित करने के लिए द्रव्यमान प्रवाह नियंत्रक, सटीकता 1.5% से कम नहीं है।
6सॉफ्टवेयर बर्नर के कैलिब्रेशन तापमान, प्रोपेन और वायु प्रवाह दर आदि दिखा सकता है।
7वर्तमान एक तीन-चरण स्टार ट्रांसफार्मर द्वारा प्रदान किया जाता है जिसमें सर्किट अखंडता को बनाए नहीं रखा जा सकता है जब आवश्यक परीक्षण वोल्टेज बनाए रखने के लिए पर्याप्त क्षमता होती है।
8.कंडक्टर कनेक्शन संकेतक (एलईडी संकेतक) वर्तमान बनाने के लिए।
9वोल्टेज मान स्वचालित रूप से सॉफ्टवेयर द्वारा सेट किया जाता है और एक पैनल नियंत्रक द्वारा समायोजित किया जाता है।
10वर्तमान और वोल्टेज डेटा का डिजिटल प्रदर्शन, वर्तमान की सटीकता 0.001A है।
112 ए के साथ फ्यूज का उपयोग कर वर्तमान सुरक्षा।
12सभी वर्तमान और वोल्टेज के वास्तविक समय माप डेटा को कंप्यूटर द्वारा एकत्र किया जाता है, और वर्तमान और वोल्टेज की वक्र उत्पन्न की जाती हैं।
13जब सर्किट की अखंडता को बनाए नहीं रखा जा सकता है, तो संबंधित संकेत दीपक बुझ जाता है, कंप्यूटर स्वचालित रूप से स्थिति निर्धारित करता है और समय रिकॉर्ड करता है,और ध्वनि और प्रकाश अलार्म भेजता है.

उत्पाद की विशेषताएं

1नमूना समर्थन उपकरण ऐसा होना चाहिए कि केबल या केबल के नमूने का कवर या संरक्षित छोर क्षैतिज रूप से समर्थित हो।नमूना के एक छोर एक स्थिर क्लैंप द्वारा क्लैंप किया जाता है आंदोलन को रोकने के लिए, और दूसरा छोर नमूना, केबल या केबल के मध्य भाग को 300 मिमी दूर दो धातु के छल्ले द्वारा समर्थित किया जाता है।धातु की अंगूठी और समर्थन उपकरण के अन्य धातु भागों अच्छी तरह से जमीन कर रहे हैंधातु की अंगूठी का आंतरिक व्यास लगभग 150 मिमी है और 10±2 मिमी व्यास के गोल पट्टी का प्रयोग किया जाता है।
2. इग्निशन स्रोत अमेरिकी एजीएफ प्रोपेन रिबन बर्नर है जिसमें नोजल की लंबाई 500 मिमी और नोजल की नाममात्र चौड़ाई 15 मिमी है। नोजल में 1 के नाममात्र व्यास की तीन पंक्तियाँ हैं।32 मिमी और 3 के केंद्र की दूरी.2 मिमी. नोजल के प्रत्येक पक्ष पर एक है. छोटे छेद लौ दहन को बनाए रखने के लिए मार्गदर्शक छेद के रूप में कार्य करते हैं, और आयामी सहिष्णुता ± 5% है;
3आयातित द्रव्यमान प्रवाह नियंत्रक गैस और वायु प्रवाह को नियंत्रित करता है, और पढ़ने की सटीकता 1.5% से कम नहीं है;
4आयातित दबाव घटाने वाला वाल्व 0.1Mpa±3pa का आउटलेट दबाव प्रदान कर सकता है;
5आयातित प्रेशर गेज, 0-200kpa दबाव रेंज प्रदान कर सकता है;
6. बर्नर तापमान कैलिब्रेशन के लिए 1.5 मिमी के व्यास के साथ आयातित ओमेगा थर्मोकपल;
7. जल परीक्षण समय सेट कर सकते हैं, और स्वचालित रूप से गैस काट;
8. मानक परीक्षण सॉफ्टवेयर, बर्नर कैलिब्रेशन तापमान, प्रोपेन प्रवाह, हवा प्रवाह प्रदर्शित कर सकते हैं;
9यह परीक्षण 0.6/1.0 केवी और उससे कम के नामित वोल्टेज वाले केबलों पर लागू होता है।
10परीक्षण के दौरान, निरंतरता निरीक्षण के लिए प्रयुक्त धारा केबल के सभी कंडक्टरों के माध्यम से गुजरनी चाहिए। यह धारा एक तीन-चरण स्टार ट्रांसफार्मर द्वारा प्रदान की जाती है।ट्रांसफार्मर में आवश्यक परीक्षण वोल्टेज को बनाए रखने के लिए पर्याप्त क्षमता है जब रिसाव वर्तमान की अनुमति है. नमूना के दूसरे छोर पर,प्रत्येक कंडक्टर या कंडक्टरों के प्रत्येक सेट को एक पॉइंटिंग डिवाइस (एलईडी संकेतक) से कनेक्ट किया जाता है ताकि एक धारा बन सके जिसके माध्यम से डेटा कंप्यूटर सॉफ्टवेयर में प्राप्त किया जा सके;
11. वोल्टेज सेटिंग कंप्यूटर द्वारा दर्ज की जा सकती है, स्वचालित रूप से वोल्टेज मान सेट करें। वोल्टेज को पैनल बटन के माध्यम से भी ठीक से समायोजित किया जा सकता है;
12परीक्षण सर्किट वर्तमान संरक्षण एक फ्यूज को अपनाता है और GB 13539. में निर्दिष्ट D II प्रकार के अनुरूप है।5. फ्यूज मानक 2A. बदलने के लिए आसान. और प्रत्येक परीक्षण सर्किट की रक्षा के लिए आयातित लघु सर्किट ब्रेकर का उपयोग;
13. परीक्षण केबल के वर्तमान और वोल्टेज डेटा सभी माध्यमिक उपकरण के माध्यम से पारित कर रहे हैं, डिजिटल प्रदर्शित, परीक्षण वर्तमान सटीकता 0.001A है, और वास्तविक वर्तमान है 0.25A सबसे अच्छा परीक्षण करंट है;
14सभी धाराओं और वोल्टेज के वास्तविक समय माप डेटा कंप्यूटर द्वारा एकत्र किए जाते हैं और वर्तमान और वोल्टेज वक्र उत्पन्न करते हैं, जो आग की स्थिति में प्रत्येक केबल के वर्तमान और वोल्टेज वक्र दिखाते हैं,और आग प्रतिरोध प्रदर्शन को निर्धारित करने के लिए। आग समय के फलन के रूप में केबल का आगे का विश्लेषण किया जा सकता है।अंतिम डेटा एक कंप्यूटर डेटाबेस में संग्रहीत किया जाता है और आसान पहुंच के लिए एक मानक रिपोर्ट उत्पन्न की जाती है;
15परीक्षण से पहले लौ के तापमान का कैलिब्रेशन, आयातित बख्तरबंद थर्मोकपल कैलिब्रेट किया जाता है, कैलिब्रेशन तापमान कंप्यूटर द्वारा कम से कम 10 मिनट के लिए एकत्र किया जाता है,और फायर मोड कंप्यूटर में चयनित है. अग्नि आपूर्ति मोड के अनुसार, कंप्यूटर एकत्रित तापमान के अनुसार स्थिर-राज्य नमूनाकरण और अंतर गणना करता है, और एक सत्यापन रिपोर्ट देता है।सत्यापन की विश्वसनीयता और प्राधिकरण सुनिश्चित करने के लिए रिपोर्ट को सहेजें और इसे डेटाबेस में संग्रहीत करें;
16. परीक्षण के दौरान, गैस और सहायक हवा दोनों द्रव्यमान प्रवाह नियंत्रक हैं, और वेंचुरी मिश्रित है, कंप्यूटर स्वचालित रूप से प्रवाह वाल्व को नियंत्रित करता है,और डेटाबेस में वास्तविक समय में रिकॉर्ड किया जाता हैकम्प्यूटर स्वचालित रूप से गैस और सहायक हवा के अनुपात को नियंत्रित करता है ताकि दहन पूरी तरह से हो सके, स्थिर लौ का उत्पादन हो और लौ का तापमान स्थिर हो;
17. जब सर्किट सामान्य रूप से प्रवृत्त होता है, तो प्रत्येक सर्किट आयातित संकेतक प्रकाश को अपनाता है। जब ज्वाला की स्थिति में लाइन अधूरी होती है, तो संबंधित सर्किट संकेतक बुझ जाता है।कंप्यूटर स्वचालित रूप से वर्तमान स्थिति निर्धारित करता है और ध्वनि और प्रकाश अलार्म को नियंत्रित करता है.

अनुप्रयोग:वायर और केबल अग्नि परीक्षक का उपयोग वायरिंग या ग्रिड के लिए केबल के अग्नि प्रतिरोध का परीक्षण करने के लिए किया जाता है,और सर्किट बनाए रखने के लिए केबल की अखंडता का परीक्षण करने के लिए 750 °C और 950 °C से कम की लौ में जलता है.

मानक

आईईसीःआईईसी 60331-11&12:2002,आईईसी 60331-21~23:1999
आईईसी 60331 विद्युत केबलों के लिए परीक्षण
आईईसी 60331 भाग 11 कम से कम 750 डिग्री सेल्सियस के लौ के तापमान पर अकेले आग
आईईसी 60331 भाग 21 नामित वोल्टेज के केबल 0.6/1kV तक और सहित
आईईसी 60331 भाग 12 कम से कम 830 ̊C के लौ तापमान पर झटके के साथ आग
आईईसी 60331 भाग 31शॉक के साथ आग 0.6/1kV तक और सहित नामित वोल्टेज के केबल
आयाम:1750 मिमी (डब्ल्यू) x 680 मिमी (डी) x 1400 मिमी (एच)
वजन:160 किलोग्राम

स्थापना की आवश्यकताएं

विद्युत: AC 380V 3-चरण, 50/60Hz, 30A
परिवेश का तापमानः 10°C से 35°C तक काम करना
परीक्षण कक्षः 3,000 मिमी (डब्ल्यू) x 3,000 मिमी (डी) x 3,000 मिमी (एच)
गैसः वायु और प्रोपेन
