तार और केबल के लिए धुआं घनत्व परीक्षण मशीन

GB/T17651.1~2 और IEC61034-1~2 के अनुसार,केबलों या ऑप्टिकल केबलों के धुएं के घनत्व के निर्धारण के लिए 'परीक्षण उपकरण' के पहले भाग और 'परीक्षण चरणों और आवश्यकताओं' के दूसरे भाग को विशिष्ट परिस्थितियों मेंधुआं घनत्व का निर्धारण केबल या केबल की दहन विशेषताओं का आकलन करने का एक महत्वपूर्ण पहलू है।जो कर्मियों के निकासी और अग्निशमन के निकटता के निर्धारण से संबंधित हैइस उपकरण का उपयोग मुख्य रूप से विशिष्ट परिस्थितियों में केबलों और ऑप्टिकल केबलों के धुएं की एकाग्रता को निर्धारित करने और धुएं के घनत्व को सत्यापित करने के लिए किया जाता है।लौ जलने या बिना लौ के दहन की स्थिति में, पारगम्यता का उपयोग विशिष्ट परिस्थितियों में विभिन्न केबलों या केबलों की तुलना करने के तरीके के रूप में किया जाता है।

विशेषता

यह उपकरण यांत्रिक, ऑप्टिकल और इलेक्ट्रॉनिक विशेषज्ञता के तीन पहलुओं से संबंधित है। यह एक यांत्रिक और विद्युत एकीकरण उत्पाद है। इसमें उचित संरचना के फायदे हैं,स्थिर प्रदर्शन और आसान संचालन. विंडोज एक्सपी ऑपरेशन इंटरफेस, लैबव्यू शैली और सही सुरक्षा तंत्र।वास्तविक समय प्रदर्शन माप परिणामों के परीक्षण के दौरान और गतिशील रूप से एक सही वक्र (प्रदर्शन दर और समय वक्र के माध्यम से) आकर्षित, डेटा स्थायी रूप से संग्रहीत किया जा सकता है, पढ़ने और प्रिंट आउटपुट, सीधे रिपोर्ट प्रिंट कर सकते हैं।

माप सॉफ्टवेयरः यह धुआं और प्रकाश घनत्व, विशिष्ट ऑप्टिकल घनत्व, धूम्रपान दर, अधिकतम धूम्रपान दर और औसत धुआं घनत्व के मुख्य डेटा हैं जिन्हें विंडोज XP+VB6 पर परीक्षण किया जा सकता है।0 ऑपरेशन इंटरफेस. इसमें कैलिब्रेशन, संपादन, परीक्षण, पैरामीटर समायोजन आदि का ऑपरेटिंग इंटरफ़ेस भी है। कार्यक्रम कंप्यूटर स्वचालित नियंत्रण, संग्रह, रिकॉर्डिंग और परिणाम निपटान का उपयोग करता है।

सिद्धांत

विशेष परिस्थितियों में केबल या ऑप्टिकल केबल के धुएं के घनत्व के लिए प्रकाश माप प्रणाली प्रकाश स्रोत, सिलिकॉन फोटोसेल, प्रकाश स्रोत रिसीवर और कंप्यूटर प्रणाली से बनी होती है।प्रकाश स्रोत द्वारा उत्पन्न प्रकाश 3M * 3M * 3M के धुएं घनत्व प्रयोगशाला के माध्यम से गुजरता है, प्रकाश स्रोत के विपरीत दीवार पर 1.5m + 0.1M के व्यास के साथ एक समान बीम का गठन।किरण के केंद्र में स्थापित फोटोसेल प्रकाश स्रोत से किरण की तीव्रता का पता लगाता हैजब केबलों के जलने के कारण दहन कक्ष में बहुत अधिक धुआं उत्पन्न होता है, तो फोटोइलेक्ट्रिक अवशोषण का धुआंसिलिकॉन फोटोसेल बीम की तीव्रता प्राप्त करने के लिए डेटा प्रसंस्करण के लिए कंप्यूटर प्रणाली द्वारा कमजोर है, हम रैखिक प्रतिक्रिया प्रकाश पारगम्यता के साथ प्रारंभिक 100% के सापेक्ष गणना कर सकते हैं।

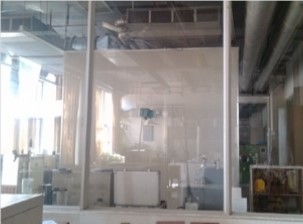

दहन कक्ष के डिजाइन, ग्राहकों के लिए दो तरीके चुनने के लिएः पहला ईंट दीवार का उपयोग करता है, हमारी कंपनी डिजाइन योजना प्रदान करते हैं,निर्माण स्थल का मार्गदर्शन करने के लिए पेशेवर इंजीनियरों को भेजना; दूसरा उपयुक्त सामग्री के साथ कोण लोहे के ब्रैकेट और पूरे घन दहन कक्ष पर तय किया जाता है।

उपकरण की संरचना

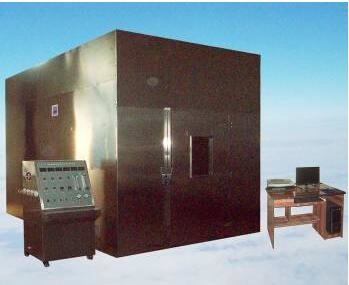

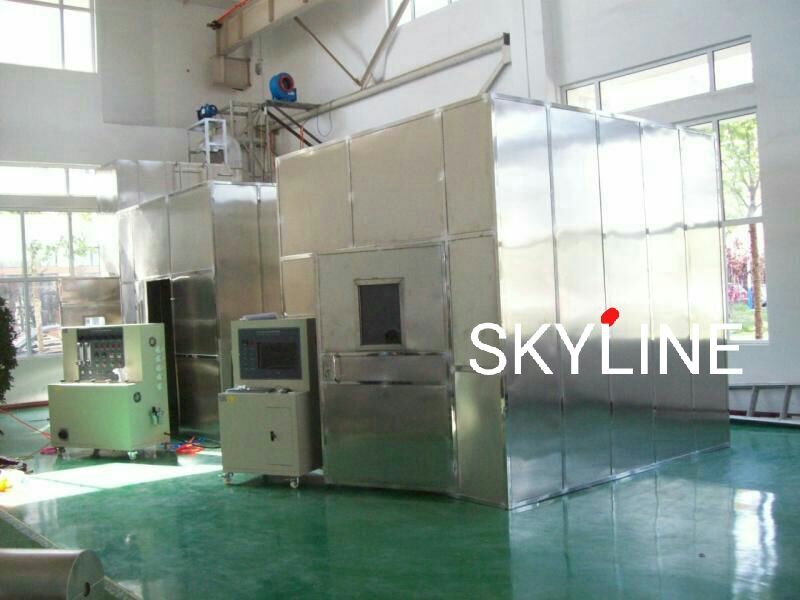

पूरे उपकरण बंद परीक्षण बॉक्स, फोटोमीटर माप प्रणाली, शराब डिस्क, दहन प्रणाली, प्रज्वलन, परीक्षण बॉक्स, केबल ब्रैकेट,तापमान मापने वाला उपकरण और धुआं घनत्व परीक्षण सॉफ्टवेयरयह सर्किट उच्च प्रौद्योगिकी सामग्री और स्थिर प्रदर्शन के साथ एकल चिप माइक्रो कंप्यूटर द्वारा विकसित किया गया है। यह उपकरण सभी केबलों के लिए उपयुक्त है।यह व्यापक रूप से तार और केबल उद्योग और अनुसंधान और परीक्षण इकाइयों के उत्पादन संयंत्रों द्वारा प्रयोग किया जाता हैपरीक्षण बॉक्स 27m3 की मात्रा वाला एक परीक्षण घन है।

विस्तृत तकनीकी मापदंड

अन्य मापदंड और परिचय

a.मुख्य द्वार खिड़कियों और अपारदर्शी दृश्यों से सुसज्जित है जो निरीक्षण गतिविधियों को अवरुद्ध कर सकते हैं।

ब.वर्ग बॉक्स के नीचे एक स्वचालित इग्निशन डिवाइस से लैस है, और शीर्ष बॉक्स के आंतरिक दबाव विनियामक डिवाइस के साथ स्थापित है।

c.प्रकाश स्रोतः 12V के लिए एक दागदीपक दीपक, 400 से 750nm तक प्रकाश तरंग दैर्ध्य।

d.अस्वीकारकः सिलिकॉन फोटोसेल के लिए, 0% पारगम्यता प्रकाश के बिना पारित की जाती है और पारगम्यता दर 100% प्रकाश बिना बंद होने के लिए होती है।

ई.दहन प्रणालीः दबाव विनियमन वाल्व, फिल्टर, विनियमन वाल्व प्रवाहमीटर और बर्नर से बनी होती है।

f.बर्नर: एक इग्निटर और एक अल्कोहल डिस्क से बना है और नमूना के केंद्र में रखा गया है।

मुख्य विन्यास
