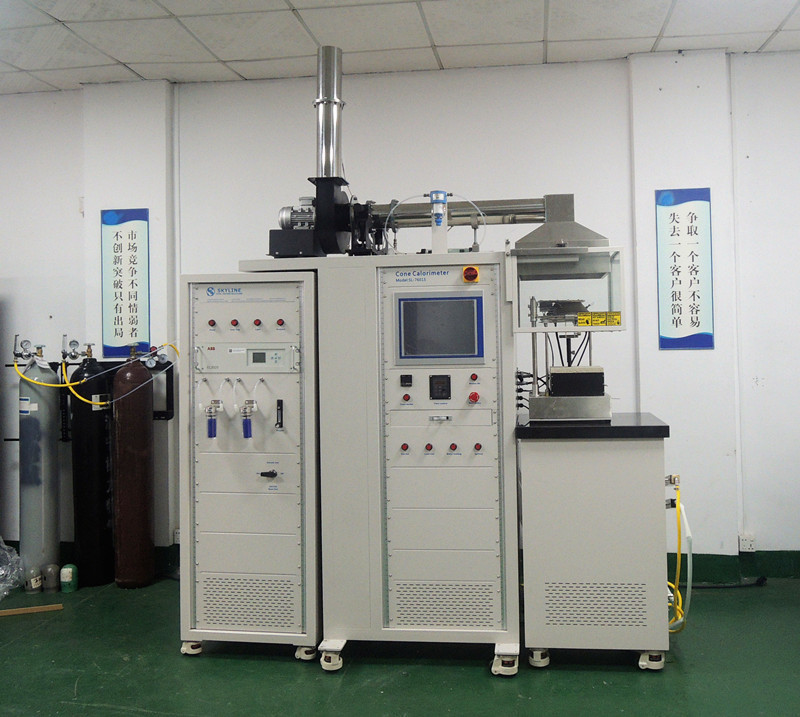

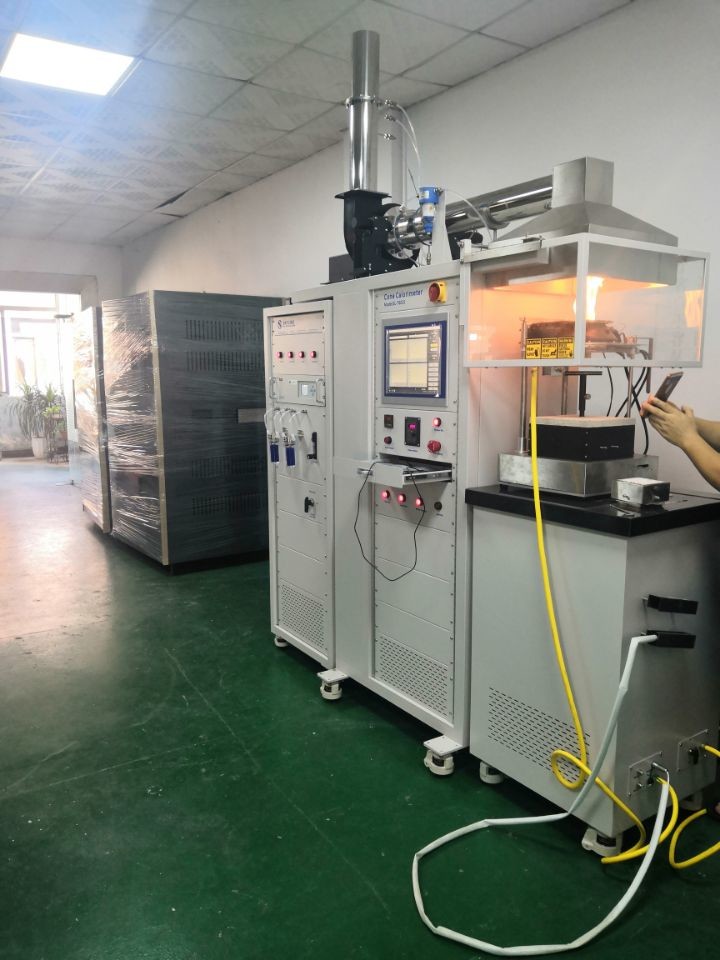

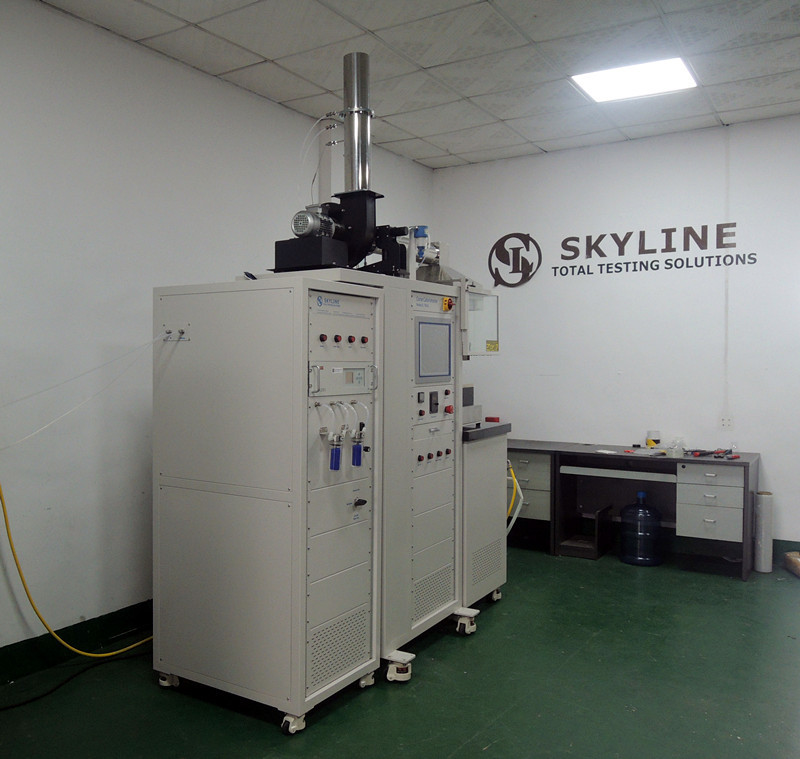

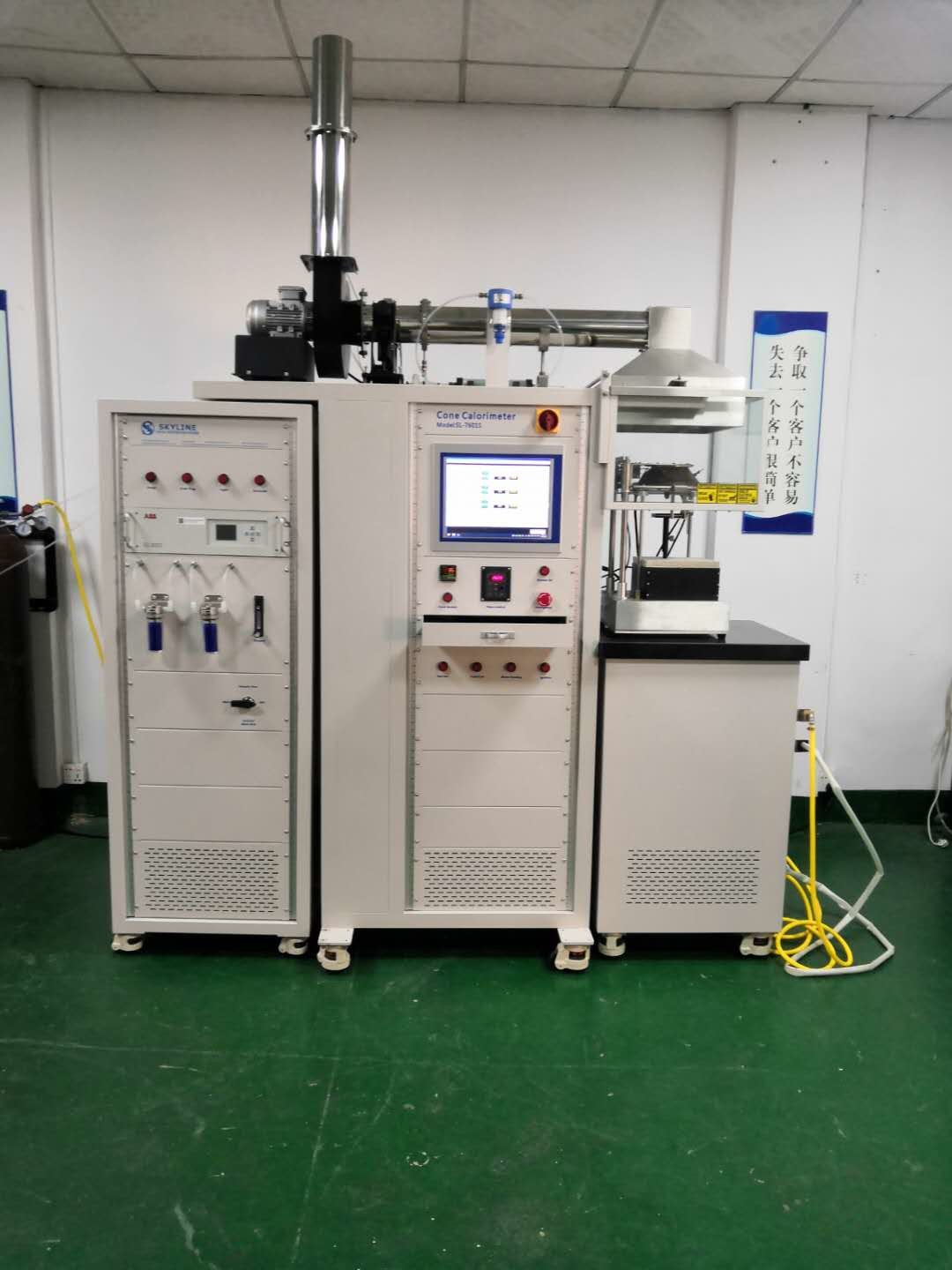

आयातित ऑक्सीजन विश्लेषक के साथ एएसटीएम ई1354 हीट रिलीज कोन कैलोरीमीटर
साधन परिचय
शंकु कैलोरीमीटर एक आयताकार नमूने (100mm×10mm) की ऑक्सीजन खपत से प्राप्त होता है, जिसका परीक्षण 100KW/m2 के ताप विकिरण मान पर डॉ. वायटेनिस बाब्राउस्कस द्वारा किया गया था।
शंकु कैलोरीमीटर सामग्री दहन की ऑक्सीजन खपत के सिद्धांत पर आधारित है।प्रति 1 किलो ऑक्सीजन में निकलने वाली ऊष्मा लगभग 13.1MJ है।यह सामग्री की गर्मी रिलीज, इग्निशन समय, ऑक्सीजन खपत, सीओ और सीओ 2 उत्पादन, और दहन गैस के प्रवाह को मापता है।
शंकु कैलोरीमीटर सख्ती से प्रयोगशाला के आकार के अनुरूप है, और परीक्षण सॉफ्टवेयर द्वारा डिजाइन की गई स्वचालित नियंत्रण इकाई उपयोगकर्ता के संचालन के लिए सुविधाजनक है।इसके अलावा, वह 17 इंच के टच स्क्रीन कंप्यूटर का उपयोग करता है, जो पूरी तरह से अंतरराष्ट्रीय मानकों के अनुरूप है।
मानकों के अनुरूप
-आईएसओ 5660 फायर रिएक्शन टेस्ट, हीट रिलीज रेट, स्मोक रेट और मास लॉस रेट;
-एएसटीएम ई1354 ऑक्सीजन खपत कैलोरीमीटर का उपयोग करके सामग्री और उत्पादों की गर्मी और दृश्य धुआं रिलीज दर का निर्धारण;
-बीएस 476 पीटी.15 निर्माण सामग्री का दहन और संरचना परीक्षण, उत्पाद गर्मी रिलीज दर का निर्धारण;
तकनीकी पैमाने
| बिजली की आपूर्ति की वोल्टेज |
एसी 220 वी एसी 50 हर्ट्ज |
| अधिकतम परिचालन शक्ति |
≥5 किलोवाट |
| शंकु हीटर शक्ति |
≤5 किलोवाट |
| गर्मी उत्पादन गर्मी |
0 ~ 120 किलोवाट / एम 2 |
| नमूना बॉक्स का अधिकतम स्थान |
100 मिमी × 100 मिमी × 50 मिमी |
| निकास प्रवाह दर |
0.012m3/s~0.035 m3/s (समायोज्य) |
| समय मूल्य संकल्प |
1s त्रुटि <1s/n |

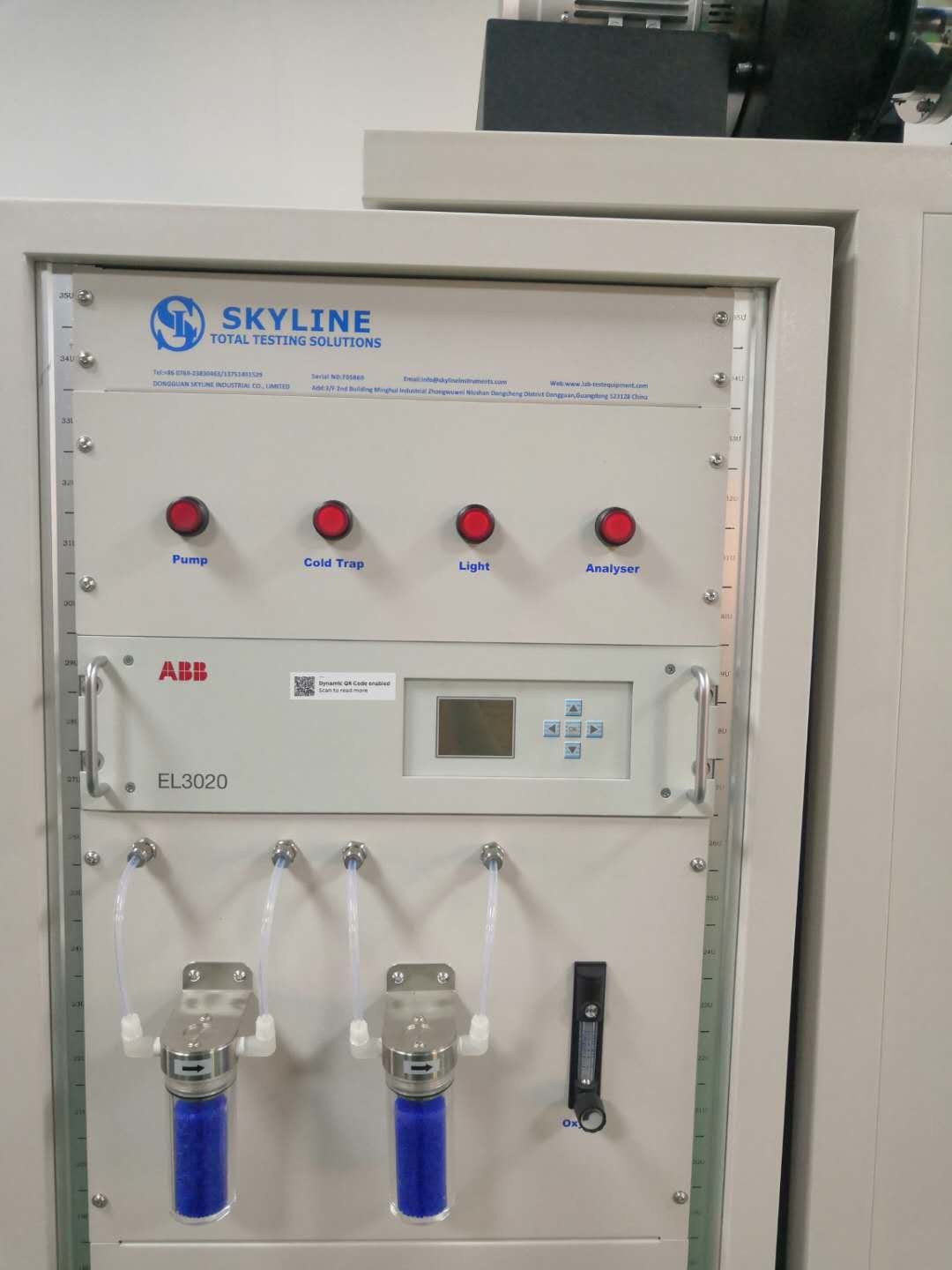

| ऑक्सीजन विश्लेषण |
पैरामैग्नेटिक ऑक्सीजन एनालाइजर, कंसंट्रेशन रेंज 0-25% |
| धुआँ घनत्व विश्लेषण |
(वैकल्पिक) |
| इन्फ्रारेड विश्लेषक |
CO: 0-1% CO2: 0-10% (वैकल्पिक) |
नमूना तैयार करना
- प्रत्येक चयनित विकिरण और उजागर सतह के लिए, परीक्षण के लिए 3 नमूने तैयार किए जाने चाहिए;
- नमूना आकार 100 मिमी * 100 मिमी है;
- 50 मिमी या उससे कम की नाममात्र मोटाई वाले नमूनों का परीक्षण उनकी वास्तविक मोटाई के साथ किया जाएगा;
- 50 मिमी से अधिक की नाममात्र मोटाई वाले नमूनों के लिए, गैर-उजागर सतह को मोटाई को 50 मिमी तक कम करने के लिए काटा जाना चाहिए;
- 6 मिमी से कम मोटाई वाले नमूनों के लिए, एक आधार सामग्री जो अंतिम उपयोग की शर्तों का प्रतिनिधित्व कर सकती है, परीक्षण के दौरान जोड़ी जानी चाहिए ताकि कुल मोटाई 6 मिमी से कम न हो;
- विस्तृत सामग्री के लिए, परीक्षण के लिए कम से कम 4 नमूने तैयार किए जाने चाहिए, जिनमें से एक का पूर्व-परीक्षण किया जाना चाहिए।
स्थापना आवश्यकताएं
विद्युत: 230 वोल्ट नाममात्र 50 एएमपीएस
परिवेश का तापमान: ऑपरेटिंग 10 डिग्री सेल्सियस से 35 डिग्री सेल्सियस
आयाम: उपकरण: 1800 मिमी (डब्ल्यू) x 900 मिमी x (एच) x 2600 मिमी (डी)
गैस की आपूर्ति: मीथेन, नाइट्रोजन, संपीड़ित हवा
शंकु कैलोरीमीटर.pdf
शंकु कैलोरीमीटर परीक्षण क्या है?
एक शंकु कैलोरीमीटर हैसंघनित चरण में विभिन्न सामग्रियों के छोटे नमूनों के अग्नि व्यवहार का अध्ययन करने के लिए प्रयुक्त एक उपकरण.इसका व्यापक रूप से अग्नि सुरक्षा इंजीनियरिंग के क्षेत्र में उपयोग किया जाता है।... शंकु कैलोरीमीटर को लंबे समय से अग्नि परीक्षण के क्षेत्र में सबसे महत्वपूर्ण बेंच स्केल उपकरण माना जाता है।
