एकल जलती हुई लौ परीक्षण उपकरण, 16L/मिन SBI अग्नि परीक्षण कक्ष

EN13823एसबीआई एकल ज्वलनशील वस्तु की ज्वलनशीलता परीक्षण उपकरण

उत्पाद का परिचय

एकल बर्न टेस्ट सामग्री के जलने के गुणों का मूल्यांकन करने के लिए यूरोपीय संघ द्वारा प्रकाशित और लागू किया गया एक नया विधि मानक है।मानक कोने आग परीक्षण और शंकु कैलोरीमीटर के समान सिद्धांत का उपयोग करता है. परीक्षण स्केल दोनों के बीच है. एसबीआई परीक्षण माप परीक्षण पारित करता है. ऑक्सीजन सांद्रता के परिवर्तन के दौरान, साथ ही पाइपलाइन में धुआं गैस प्रवाह दर,CO2 सांद्रता और अन्य संकेतक, एक निश्चित क्षण में गर्मी रिलीज दर गणना के माध्यम से गणना की जाती है और फिर गर्मी रिलीज दर और परीक्षण के दौरान समय गुणक का अधिकतम मूल्य मापा जाता है, अर्थात,ताप उत्सर्जन दर FIGRA सूचकांक, जिसका उपयोग निर्माण सामग्री के लौ retardant गुणों को वर्गीकृत करने के लिए किया जाता है।

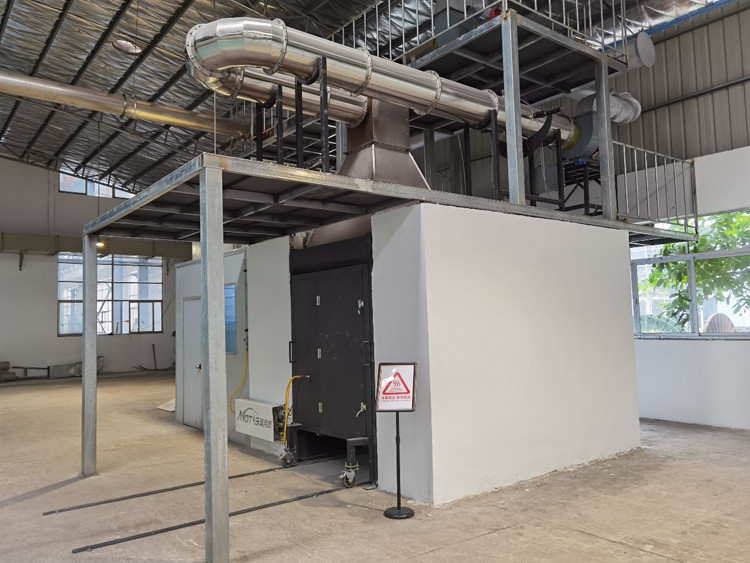

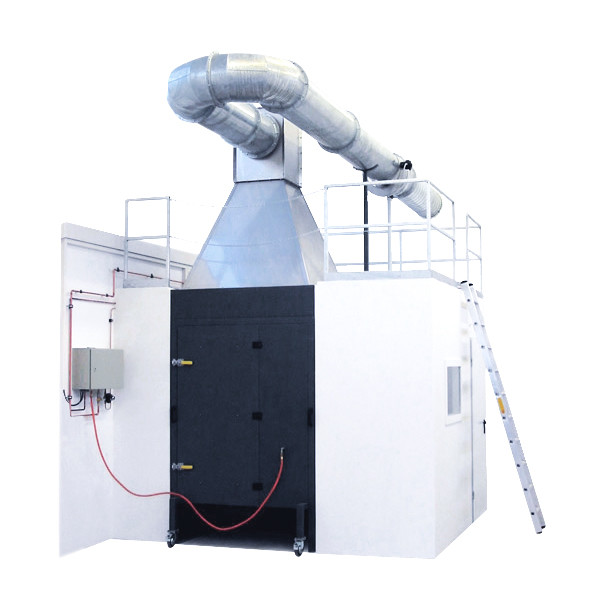

इस परीक्षण उपकरण में दहन प्रयोगशाला, नियंत्रण कक्ष, 2 छोटी गाड़ियां, निकास पाइप, स्थिर फ्रेम, धुआं गैस संग्रह प्रणाली, एकीकृत माप प्रणाली उपकरण शामिल हैं।डेटा संग्रह और विश्लेषण उपकरण, गैस आपूर्ति नियंत्रण उपकरण।

विशेषताएं

उपकरण के पूर्ण सेट में परीक्षण उपकरण, धुआं निकास प्रणाली, व्यापक माप उपकरण आदि शामिल हैं जो EN 13823 के अनुरूप हैं।

इकाई दहन परीक्षण उपकरण में एक मुख्य बर्नर और एक सहायक बर्नर सहित एक परीक्षण ट्रॉली शामिल है, जिसे परीक्षण उपकरण के साथ आसानी से डॉक किया जा सकता है; स्थिर फ्रेम, गैस हुड, कलेक्टर,जे प्रकार धुआं निकास नलिका प्रतीक्षा करें;

एक छोटी गाड़ी, जिस पर दो पारस्परिक रूप से लंबवत नमूना परीक्षण टुकड़े लगाए जा सकते हैं, और ऊर्ध्वाधर कोने के नीचे एक रेत बॉक्स बर्नर।ट्रॉली की स्थिति ऐसी होनी चाहिए कि ट्रॉली के पीछे बस दहन कक्ष की दीवार पर उद्घाटन को बंद करता हैजलने के कक्ष के तल पर हवा के प्रवाह को समान रूप से वितरित करने के लिए,एक छिद्रित प्लेट (इसका उद्घाटन ट्रॉली के नीचे हवा के इनलेट पर प्रदान किया जाता है) क्षेत्रफल कुल क्षेत्रफल का 40% से 60% है; छेद का व्यास 8 मिमी से 12 मिमी है) ।

कलेक्टर गैस हुड के शीर्ष पर स्थित है, जिसमें एक गैस प्लेट और एक क्षैतिज आउटलेट है जो निकास पाइप से जुड़ा हुआ है।

SUS304 स्टेनलेस स्टील J प्रकार के धुआं निकास पाइप, गर्मी-अलगाव गोल पाइप, एक आंतरिक व्यास के साथ (315 ± 5) मिमी, 50 मिमी मोटी उच्च तापमान खनिज ऊन के साथ अछूता,और निम्नलिखित घटकों से लैस (वायु प्रवाह की दिशा के साथ):

कलेक्टर से जुड़ा कनेक्टर;

500 मिमी की लंबाई के पाइप में तीन अंतर्निहित थर्मोकपल्स होते हैं और थर्मोकपल्स की स्थापना की स्थिति कलेक्टर से कम से कम 400 मिमी दूर होती है।

1000 मिमी की लंबाई वाले पाइप;

दो 90° कोहनी (शाफ्ट की वक्रता की त्रिज्या 400 मिमी है);
