ISO834-1 बिल्डिंग मटेरियल्स फ्लेमेबिलिटी टेस्टर मल्टीफंक्शनल हॉरिजॉन्टल कम्बर्शन टेस्ट उपकरण

ISO834-1 बहुक्रिया क्षैतिज दहन परीक्षण उपकरण, दहन परीक्षण भट्ठी

आवेदन

भारोत्तार और गैर-भारोत्तार घटकों जैसे कि दीवारों, बीमों, स्तंभों, स्लैबों, छतों और छतों के लिए उपयुक्त। अन्य संरचनाओं, फिटिंग या संरचनाओं का उपयोग संदर्भ के रूप में किया जा सकता है।

मानकों का अनुपालन

"बिल्डिंग घटक अग्नि परीक्षण विधि भाग 1: सामान्य आवश्यकताएं", ISO834-1: 1999 "बिल्डिंग घटक अग्नि परीक्षण भाग 1: सामान्य आवश्यकताएं

तकनीकी मापदंड

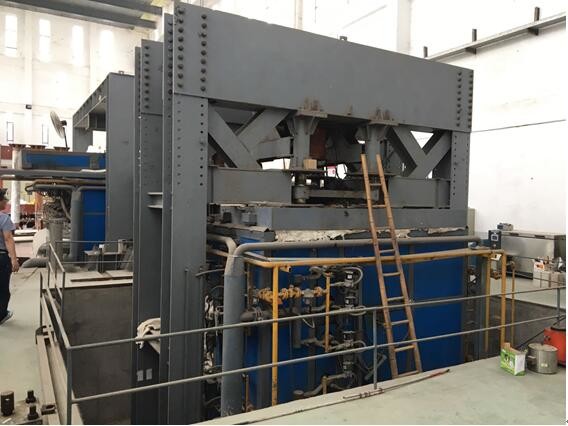

अग्निरोधक परीक्षण भट्ठी: यह एक क्षैतिज परीक्षण भट्ठी है जिसका आकार 6M (लंबाई) x 6M (चौड़ाई) x 3M (ऊंचाई) है (अनुकूलित किया जा सकता है),और आंतरिक उच्च तापमान प्रतिरोधी इन्सुलेशन सामग्री से बना है.

लोडिंग डिवाइस: इमारत के अंदर पुल क्रेन को स्थानांतरित करने के लिए यांत्रिक लोडिंग। समान लोडिंग, केंद्रीकृत लोडिंग, अक्षीय लोडिंग या सनकी लोडिंग का अनुकरण करने की क्षमता।

समर्थन फ्रेमः चार रोलर्स द्वारा फ्रेम पर कील ब्रैकेट से जुड़ा हुआ है।

थर्मोकपल्स: भट्ठी में थर्मोकपल्स, बैकफायर थर्मोकपल्स, चलती थर्मोकपल्स, आंतरिक थर्मोकपल्स, परिवेश तापमान थर्मोकपल्स विभिन्न क्षेत्रों में वितरित किए जाते हैं।

भट्ठी में दबाव मापने वाला जांचकर्ता: मापने की सटीकता ± 2Pa के साथ टी आकार का जांचकर्ता

परीक्षण टुकड़ा अंतर माप जांचः ±0.1mm व्यास 6mm व्यास ±0.2mm व्यास 25mm

दहन प्रणालीः गैस वितरण प्रणाली (10 मीटर के भीतर), अग्नि नोजल (कम से कम 20) और विनियमन वाल्व

दहन गैस स्रोत: प्राकृतिक गैस (उपयोगकर्ता के स्वामित्व में)

गैस प्रवाह दरः 0~100L/मिनट माप की सटीकता 2.5

वायु प्रवाहः 0~50m3/min माप सटीकता ≤±0.5m3/min

गैस टैंक क्षमताः ≥50kg×6

ओवन तापमान नियंत्रण प्रणालीः 10 अंक अधिकतम नमूनाकरण बिंदु

वेंटिलेशन प्रणाली और नियंत्रण डिमपर आदि

परीक्षण टुकड़े की पीठ की सतह का विकिरण गर्मी मापः 0 ~ 10W/cm2

भट्ठी का तापमान और दबाव नियंत्रण कंप्यूटर के RS485 के माध्यम से नियंत्रण प्रणाली से जुड़ा हुआ है।दहन परीक्षण सेंसर जैसे थर्मोकपल्स और दबाव सेंसर के सीसी आउटपुट वोल्टेज को डिजिटल रूप में परिवर्तित किया जाता है और फिर प्रदर्शन और भंडारण के लिए कंप्यूटर सिस्टम में पारित किया जा सकता है.
