EN1363 टिकाऊ ज्वलनशीलता परीक्षण उपकरण/निर्माण घटक अग्नि परीक्षण ऊर्ध्वाधर भट्ठी

टिकाऊ ज्वलनशीलता परीक्षण उपकरण / भवन घटक अग्नि परीक्षण वर्टिकल फर्नेस

उपयोग

EN 1363 मुख्य रूप से उच्च तापमान के तहत निर्माण सामग्री परिष्करण घटकों की अग्नि प्रतिरोध आवश्यकताओं पर लक्षित है।

उत्पाद परिचय

अग्नि परीक्षण भट्ठी का डिज़ाइन EN1363-1, 1363-2 हाइड्रोकार्बन कर्व्स और भवन निर्माण सामग्री घटकों के लिए अग्नि प्रदर्शन परीक्षणों में ISO मानकों की प्रासंगिक आवश्यकताओं का अनुपालन करता है और यह Sintef (नॉर्वे), LGAI (स्पेन), PSB (सिंगापुर) के समान है। , ओटीआईएस (फ्रांस), वेट्रोटेक (स्विट्जरलैंड), चिल्टन इंटरनेशनल (यूके), एजीसीफ्लैटग्लास (बेल्जियम) बॉडीकोट वॉरिंगटन फायर (यूके), सुदूर पूर्व अग्नि जांच केंद्र (चीन) और थॉमस बेल-राइट (दुबई)। उपकरण को विशेष रूप से डिज़ाइन किया गया है और दहन कक्ष के विभिन्न नमूना विन्यास और आवश्यक घटकों के परीक्षण की एक विश्वसनीय और सटीक विधि बनाने के लिए कई वर्षों में इसमें सुधार किया गया है।

स्टोव का उत्पादन, स्थापना और परीक्षण हमारे कारखाने में किया जाता है, और आपके पूर्व-निर्धारित कार्य के अनुसार, इसे भारी लोडिंग के लिए उपयुक्त पैकेजों में विभाजित किया जाता है और ट्रेलरों में ले जाया जाता है।

वर्तमान नियमों के अनुसार पाइपिंग प्रणाली को कॉन्फ़िगर करने के लिए भट्ठी की दीवार को हैमर ब्लू गर्मी प्रतिरोधी पेंट के साथ छिड़का जाएगा।

भट्ठी में 1250 °C तक के तापमान का परीक्षण किया गया।

तकनीकी मापदंड

भट्ठी अस्तर:

सामान्य तौर पर, 1400-क्लास इंसुलेटेड ईंटों को डायटोमेसियस अर्थ इन्सुलेशन और कुछ क्षेत्रों में सुपर-इंसुलेटेड, कम तापमान वाली सामग्री के साथ पंक्तिबद्ध किया जाता है, सभी खतरनाक क्षेत्रों और सीमेंट कनेक्शन के लिए उपयुक्त दहनशील आधार के क्षेत्रों में यथासंभव 42% घनत्व का उपयोग किया जाता है। एल्युमिना ईंट, आंतरिक अस्तर 6 घंटे के उच्च तापमान परीक्षण के दौरान पर्याप्त इन्सुलेशन प्रदान करेगा।

दहन कक्ष के सामने स्टील संरचना के चारों ओर बदली जा सकने वाली, सघन, उच्च-शक्ति वाली, ढली हुई सामग्री, पूर्वनिर्मित फायरब्रिक्स को सुरक्षित किया जाएगा। प्रीफैब्रिकेटेड रिफ्रैक्टरीज व्यूइंग पोर्ट का निर्माण एक हल्के रिफ्रैक्टरी मटेरियल को स्टील स्ट्रक्चरल शेल में डालकर किया जाता है जिसे मरम्मत के लिए आवश्यक होने पर बाहरी हिस्से से हटाया जा सकता है। ग्राहक की आवश्यकताओं के अनुरूप रिफ्रैक्टरी मटेरियल व्यूइंग पोर्ट के बजाय वीडियो कैमरा एपर्चर का उपयोग किया जा सकता है।

तीन फ़्लू नालियों के क्रॉस सेक्शन गोलाकार हैं, जिनमें से प्रत्येक में एक एयरलॉक है। तीनों एयरलॉक गोलाकार उच्च-ग्रेड स्टेनलेस स्टील संरचनाएँ हैं और उनके शाफ्ट को पानी से ठंडा किया जाता है। यहाँ फ़्लू लाइनिंग एक बायोडिग्रेडेबल सिरेमिक फाइबर सामग्री है।

स्टील फ्रेम:

खोल संरचनात्मक हल्के स्टील और शीट धातु से बना है और इसे एक ठोस, गैर-विकृत संरचना के रूप में डिज़ाइन किया गया है। प्रबलित प्लेटें बर्नर, साइट ग्लास, थर्मोकपल, दबाव और निगरानी बिंदुओं के लिए छेद प्रदान करती हैं। स्टील फ्रेम का डिज़ाइन यह सुनिश्चित करने के लिए है कि इसके उपयोग फ़ंक्शन पर विचार किया गया है। डिवाइस की टिकाऊ प्रकृति परीक्षण वातावरण में इसकी दीर्घायु सुनिश्चित करती है।

भट्ठी तीन भागों में उपलब्ध है, जिन्हें मौके पर ही जोड़ा जा सकता है।

1) सपोर्ट स्टील वर्क और कास्ट आयरन वर्क

ऊर्ध्वाधर सतह दहन कक्ष संरचना पर एक ठोस कास्ट आयरन प्रोफ़ाइल पर बोल्ट की गई है और इसे हटाने योग्य बनाया गया है। ऊर्ध्वाधर प्रतिबंधात्मक फ्रेम को सील करने के लिए उपयोग की जाने वाली इनलेड सिरेमिक फिल सामग्री को प्राप्त करने और बनाए रखने के लिए कास्टिंग में एक अवकाश बनाया गया है, जिसे चार वेज/रोलर ब्रैकेट असेंबली के साथ सुरक्षित किया गया है।

2) मोटर चालित दबाव नियंत्रित डैम्पर्स

गैस तीन छिद्रों के माध्यम से भट्ठी के पीछे ऊर्ध्वाधर नलिकाओं में प्रवेश करेगी और फिर एक सामान्य ग्राउंड फ़्लू में जाएगी। तीन एयरलॉक मोटर से संचालित होते हैं और दहन कक्ष में दबाव को नियंत्रित करते हैं। एयर लॉक पानी से ठंडा होता है और इसके लिए ग्राहकों को पानी की आपूर्ति और जल निकासी की व्यवस्था करनी होती है।

3)दहन उपकरण

दहन उपकरण निम्नानुसार उपलब्ध कराएं:

नमूना सतह पर प्रज्वलन के लिए 12 गैस बर्नर नोजल

12 लचीली वायु नलिकाएं

12 लचीली गैस ट्यूब

12 मैनुअल एयर बटरफ्लाई वाल्व

12 दोहरे संयुक्त प्रथम क्रम विद्युतचुंबकीय और थ्रॉटल वाल्व

12 गैस प्लग

12 लोड कम दबाव शून्य गैस गवर्नर

3 विद्युत वायु/गैस आनुपातिक खुले मुख्य नियंत्रण वाल्व

स्पार्क इग्निशन और यूवी घटकों के साथ स्वचालित गैस बर्नर सुरक्षा नियंत्रण उपकरणों के 12 सेट

12 स्पार्क प्लग

12 यूवी प्रकार लौ डिटेक्टर

1 वायु दाब अंतर स्विच

1 नकारात्मक दबाव स्विच

1 ओवरप्रेशर स्विच

2 गैस दबाव स्विच

1 स्टोव के लिए हवा और गैस पाइपलाइन समूह

1 मैनुअल गैस शटऑफ मुख्य वाल्व

6 पक्षों के प्रत्येक तरफ 6 बर्नर के ऊर्ध्वाधर चेहरे 3 क्षेत्रों (प्रत्येक क्षेत्र में 4) द्वारा नियंत्रित होते हैं

दहन उपकरण/इग्निशन उपकरण और पाइपिंग का लेआउट हमारे पंजीकृत गैस इंजीनियरों द्वारा गैस विनियमों के अनुसार निर्धारित किया जाता है जो यूरोपीय मानकों का अनुपालन करते हैं। अलग बर्नर फ्लेमआउट सिस्टम, यूवी डिवाइस, स्पार्क इग्निशन डिवाइस, डिफरेंशियल प्रेशर स्विच इंटरलॉक डिवाइस, एयर सप्लाई प्रेशर स्विच/सोलनॉइड वाल्व, हाई और लो गैस प्रेशर स्विच, नेगेटिव प्रेशर स्विच, फर्नेस ओवर प्रेशर स्विच, डिफरेंशियल प्रेशर एयर प्रेशर स्विच, स्टार्ट लाइट स्विच, एयर लॉक लिमिट स्विच और पर्ज सिस्टम

4)थर्मोकपल, स्थिति और डिजाइन नवीनतम विनियमों का अनुपालन करते हैं

भट्ठी की पिछली दीवार में नौ थर्मोकपल की स्थिति निर्दिष्ट की जाएगी। सहायक सामान की पैकेजिंग में, हम अपने द्वारा प्रदान किए जाने वाले थर्मोकपल को सहारा देने के लिए उपयुक्त निकल-लौह मिश्र धातु पाइप की आपूर्ति करेंगे।

5)दबाव बिंदु, स्थितियाँ और नवीनतम विनियमों के अनुरूप डिज़ाइन

दहन कक्ष की दीवार के प्रत्येक तरफ दो निकेल-लौह मिश्र धातु ट्यूब रखी जाती हैं, और ट्यूबों के सिरे "T" आकार में होते हैं। सभी दबाव बिंदु फ़ील्ड वायरिंग इन्वर्टर से जुड़े होंगे।

6)ऑक्सीजन विश्लेषक

निर्दिष्ट नमूनाकरण बिंदुओं में निकेल-लौह मिश्र धातु परीक्षण ट्यूब और सहायक उपकरण शामिल हैं।

7)देखने के पोर्ट

चारों भट्टी की पिछली दीवार पर स्थित हैं और इनमें गर्मी प्रतिरोधी ग्लास, एयर कूलिंग, सप्लाई पाइप से कनेक्शन और स्टेनलेस स्टील हीट शील्ड शामिल हैं। इस व्यूपोर्ट का एक विकल्प कैमरा एपर्चर है।

8)बिजली के काम

सभी सोलेनोइड वाल्व, सुरक्षा नियंत्रण बॉक्स, स्पार्क प्लग, फ्लेम डिटेक्टर, वैक्यूम और ओवरप्रेशर स्विच, इलेक्ट्रिक वाल्व और सुरक्षा इंटरलॉक लिमिट स्विच को हमारे इंस्टॉलेशन इंजीनियरों द्वारा फील्ड वायरिंग टर्मिनल जंक्शन बॉक्स से जोड़ा जाएगा।

9)टेक्निकल डिटेल

3 मीटर x 3 मीटर शाफ्ट भट्टी के लिए, गैस की मांग लगभग 260 घन मीटर प्राकृतिक गैस प्रति घंटा है, तरलीकृत पेट्रोलियम गैस 130 घन मीटर प्रति घंटा है, और न्यूनतम दबाव 21 मिलीबार है।

पानी की आवश्यकताओं, मानक 15 मिमी लाल तांबे के घरेलू ठंडे पानी की आपूर्ति, इन तीन दबाव नियंत्रण वाल्वों में से प्रत्येक के करीब, भट्ठी का वजन लगभग 12 टन है।

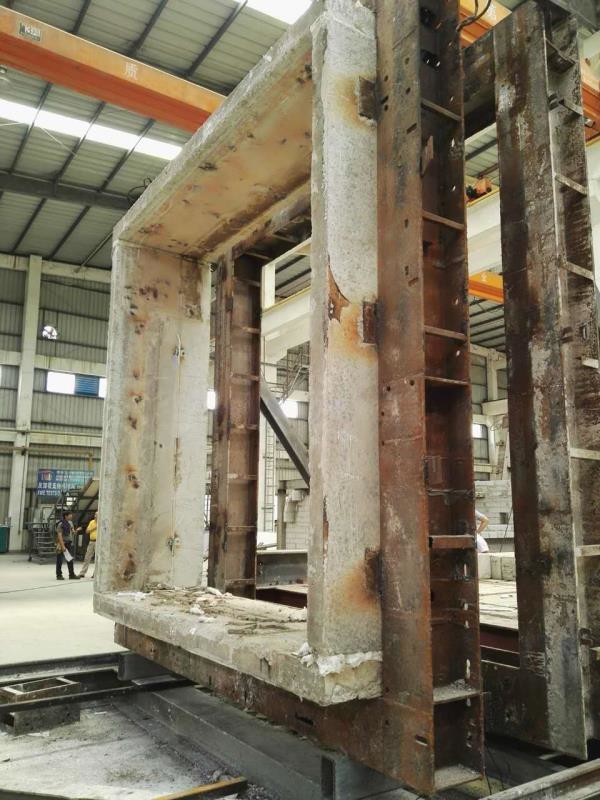

ऊर्ध्वाधर परीक्षण के लिए गैर-लोडिंग प्रतिबंधात्मक फ्रेम

आंतरिक आयाम 3 मीटर x 3 मीटर वजन - लगभग 5 टन (नमूने के बिना)

1 अवलोकन

पूरा फ्रेम बिल्डिंग के अंदर ब्रिज क्रेन के साथ चलने के लिए उपयुक्त है। चार रोलर बार फ्रेम पर वेज ब्रैकेट से जुड़े हुए हैं ताकि उन्हें दहन कक्ष में मजबूत और सील किया जा सके।

बाहरी फ्रेम लचीली स्टील प्लेट से बना एक मजबूत फ्रेम है और प्रीफैब्रिकेटेड उच्च घनत्व वाले रिफ्रैक्टरी और एंकरिंग के साथ सीधे गर्मी से सुरक्षित है। उन्हें अलग करने योग्य बनाया गया है, और परीक्षण के दौरान यांत्रिक क्षति होती है। इसे अकेले बदलें। नमूने को ठीक करने की सुविधा के लिए ईंट में एक उचित स्थान पर छेद है। प्रतिबंधात्मक फ्रेम का आंतरिक आकार 3 मीटर x 3 मीटर है।

पूरे उपकरण में एक सहायक पैर है, ताकि फ्रेम को प्रयोगशाला में कहीं भी स्थापित किया जा सके।

भट्ठी नियंत्रण प्रणाली का हमारा अवलोकन इस विनिर्देश में उल्लिखित पूर्ण पैमाने पर अग्नि-रेटेड निर्माण परीक्षण भट्ठी पर लागू होता है, जो इन दो भट्टियों के बीच एक विकल्प है।

हम स्वचालित नियंत्रण और डेटा लॉगिंग, पूर्ण मैनुअल नियंत्रण, वीडीयू डिस्प्ले और एक क्षमता माप प्रणाली शामिल करते हैं जो सभी सेंसर इनपुट चैनलों को व्यक्तिगत रूप से मापता है और टर्मिनल परीक्षण डेटा विश्लेषण प्रदान करता है।

डेटा रिकॉर्डिंग सिस्टम में 4 रिकॉर्डिंग पोजीशन में कुल 240 रिकॉर्डिंग चैनल हैं और यह सभी प्रमुख प्रकार के DC कन्वर्टर्स से लेकर K, N और R टाइप थर्मोकपल, स्ट्रेन गेज, प्रेशर सेंसर, डिस्प्लेसमेंट सेंसर, गैस एनालाइजर, लोड सेल और प्रेशर सेंसर आउटपुट को मापने में सक्षम है। उच्चतम इनपुट रेंज कम से कम 5 VDC को समायोजित करती है और ESD और ओवरवोल्टेज से सुरक्षा प्रदान करती है। माप इनपुट और नियंत्रण कंप्यूटर के बीच 3000 V DC का आइसोलेशन वोल्टेज प्रदान किया जाता है। माप प्रणाली आसानी से अपनी कार्यक्षमता का विस्तार कर सकती है।

सभी मापन चैनलों से आउटपुट एक सेकंड में कैप्चर किया जा सकता है।

वास्तविक समय का डेटा निगरानी कक्ष में प्रदर्शित किया जाता है, तथा भट्ठी के बगल में एक दूसरा डिस्प्ले भी हो सकता है, लेकिन यह इस चरण में शामिल नहीं है।

2.हार्डवेयर विवरण

सिस्टम का दिल IP65 फ्लोर-स्टैंडिंग सुरक्षा का स्तर है। इसमें भट्ठी को नियंत्रित करने के लिए आवश्यक सभी रिले और तर्क शामिल हैं। सभी बाहरी कनेक्शन संगत रूप से रेटेड केबल ग्रंथियों या केबल नलिकाओं के माध्यम से होते हैं। आंतरिक स्विच उद्योग मानक DIN रेल के माध्यम से स्थापित किए जाते हैं, जिसमें 4 पोल रिले स्थापित होते हैं, जिनमें से प्रत्येक का अपना संकेतक और लॉकआउट होता है। माइक्रोप्रोसेसर इंटरफ़ेस सेटअप एक एनालॉग सिस्टम और स्विचिंग I/O उपकरणों का उपयोग करके पूरा किया जाता है। RS485 मानक इंटरफ़ेस के माध्यम से बाहरी संचार। सभी आंतरिक स्विच और बाहरी नियंत्रण रेखाएँ उद्योग-मानक 24V कार्यान्वयन का अनुपालन करती हैं। जब तक पिघलने की संभावना है, तब तक इसे लघु सर्किट ब्रेकर और रिसाव सुरक्षा उपकरणों के माध्यम से सिस्टम में स्थापित किया जाता है।

3.कंप्यूटर नियंत्रण

भट्ठी के तापमान और दबाव के पूर्ण कंप्यूटर स्वचालित नियंत्रण के लिए आवश्यक शर्तें RS485 के माध्यम से नियंत्रण प्रणाली से जुड़ी हुई हैं।

एक कंट्रोल कंप्यूटर दिया जाएगा जो कम से कम 256 एमबी ग्राफिक्स सिस्टम, 2.66 गीगाहर्ट्ज प्रोसेसर, 2 जीबी मेमोरी और 300 जीबी फिक्स्ड डिस्क प्रदान कर सकता है। ऑपरेटिंग सिस्टम विंडोज एक्सपी या विस्टा है जब तक कि अन्यथा निर्दिष्ट न हो।

ऑप्टिकली इंसुलेटेड RS485 कनेक्शन का मतलब है कि कंप्यूटर और कंट्रोल कैबिनेट के बीच कोई व्यावहारिक सीमा नहीं है। इस कंप्यूटर का उपयोग फर्नेस तापमान और दबाव, बर्नर की स्थिति और वाल्व की स्थिति सहित फर्नेस की जानकारी प्रदर्शित करने के लिए किया जाता है, जिसमें सैंपल थर्मोकपल और डिफ्लेक्टेड आउटपुट जैसे अन्य सेंसर शामिल हैं।

4.दोहरी लॉगिंग प्रणाली का उपयोग करके डेटा लॉगिंग

डेटा को उपरोक्त कंप्यूटर पर रिकॉर्ड किया गया था और परीक्षण के दौरान इसने परीक्षण नमूने के प्रदर्शन का वास्तविक समय विश्लेषण डेटा दिखाया। डिवाइस अपने स्क्रीन डिस्प्ले को एक मानक कंप्यूटर नेटवर्क पर प्रसारित कर सकता है, और इस नेटवर्क से जुड़ा कोई भी कंप्यूटर परीक्षण जानकारी में लॉग इन कर सकता है। प्रयोगशाला में पर्यवेक्षकों को परीक्षण डेटा प्रदान करने के लिए इस सुविधा का उपयोग किया जा सकता है। सभी रिकॉर्ड की गई जानकारी स्वचालित रूप से दूसरे कंप्यूटर पर सहेजी जाती है।

5.मैन्युअल नियंत्रण

भट्ठी को मैन्युअल रूप से संचालित किया जा सकता है। पूरा इग्निशन सिस्टम किसी भी तरह से नियंत्रण कंप्यूटर के संचालन पर निर्भर नहीं है। ओवन को जलाने के लिए क्लियर स्टार्ट बटन दबाएँ। प्रकाश की एक श्रृंखला इंगित करती है कि स्पष्ट अनुक्रम सही ढंग से आगे बढ़ा है। एक बार जब सभी उपलब्ध बर्नर अपने व्यक्तिगत बर्नर नियंत्रण पैनल से पूर्व निर्धारित समय के लिए प्रज्वलित हो जाते हैं। यदि भट्ठी इस अवधि के भीतर प्रज्वलित नहीं होती है, तो सिस्टम को फिर से साफ़ करना होगा। प्रत्येक क्षेत्र में गैस वायु और एयर ब्रेक मोटर का स्थान व्यक्तिगत रूप से या मास्टर कंट्रोल सेट के माध्यम से समायोजित किया जा सकता है। परीक्षण के दौरान, भट्ठी की सुरक्षा की निगरानी इंटरलॉकिंग उपकरणों की एक श्रृंखला द्वारा की जाती है, जिनमें से प्रत्येक का अपना संकेतक प्रकाश होता है। इन इंटरलॉक को कुंडी लगाई जाती है, ताकि इंटरलॉक जो भट्ठी को बंद करने का कारण बनता है उसे मैनुअल रीसेट फायरिंग अनुक्रम तक कैप्चर और होल्ड किया जाता है। साथ ही ध्वनि अलार्म उपकरण से लैस है।

6.माप इंटरफ़ेस

हमारे द्वारा सुझाए गए डेटा रिकॉर्डिंग और नियंत्रण प्रणाली में 60-चैनल मॉड्यूल का एक समूह शामिल है जो कुल 240 चैनल बनाता है। प्रत्येक 60-चैनल मॉड्यूल को अपने स्वयं के औद्योगिक रूप से डिज़ाइन किए गए बाड़े में रखा गया है जिसे जंक्शन बॉक्स पैनल तक पहुँचने के लिए आसानी से आकार दिया जा सकता है। डिवाइस को एक निश्चित स्थान पर लगाया जा सकता है या सपोर्ट फ्रेम द्वारा प्रदान किए गए कास्टर के साथ एक मोबाइल डिवाइस के रूप में प्रदान किया जा सकता है। मॉड्यूल को बस दीवार पर लगे सॉकेट के माध्यम से माप नेटवर्क में डाला जाता है ताकि यह भट्टी के चारों ओर फिट हो जाए।

इस मापन नेटवर्क का विस्तार किया जा सकता है ताकि इसके उपकरणों का उपयोग प्रयोगशाला में अन्य प्रयोगों के लिए भी किया जा सके।

अग्निरोधी माप इंटरफ़ेस को सभी प्रकार के दहन परीक्षण सेंसर, जैसे थर्मोकपल और दबाव सेंसर के डीसी आउटपुट वोल्टेज को डिजिटल रूप में परिवर्तित करने के लिए डिज़ाइन किया गया है, जिसे फिर डिस्प्ले और स्टोरेज के लिए कंप्यूटर सिस्टम में भेजा जा सकता है। कोई भी सेंसर जो डीसी आउटपुट वोल्टेज प्रदान करता है, उसे किसी भी चैनल से जोड़ा जा सकता है।

वर्तमान आउटपुट डिवाइस का उपयोग बाहरी प्रतिरोधक वृद्धि के साथ भी किया जा सकता है। मानक और विस्तारित तापमान श्रेणियों सहित सभी थर्मोकपल प्रकारों के लिए कोल्ड जंक्शन क्षतिपूर्ति प्रदान की जाती है।

इन उपकरणों में उपयोग किए जाने वाले AC-DC कन्वर्टर्स का डिज़ाइन एक उच्च-रिज़ॉल्यूशन कनवर्टर है, जिसमें कम-आवृत्ति माप के लिए अन्य डिज़ाइनों की तुलना में कई लाभ हैं, विशेष रूप से नमूना आवृत्ति का उचित चयन करके विद्युत शोर को प्रोग्राम करने की क्षमता। प्रत्येक चैनल को कनेक्टेड सेंसर प्रकार की रूपांतरण विशेषताओं को अनुकूलित करने के लिए व्यक्तिगत रूप से प्रोग्राम किया जा सकता है।

चैनल सर्किट में विशेष रूप से डिज़ाइन किए गए इनपुट फ़िल्टर भी शामिल हैं जो कुछ प्रकार के अग्नि प्रतिरोधी परीक्षण तत्वों द्वारा उत्पन्न उच्च स्थैतिक बिजली को संभालने के लिए हैं। माप स्कैन के बीच स्वचालित पृष्ठभूमि अंशांकन चलता है।

डिवाइस ऑप्टिकली आइसोलेटेड RS485 मल्टीपॉइंट नेटवर्क के माध्यम से कंप्यूटर सिस्टम से जुड़ा हुआ है, और कई किलोमीटर की दूरी पर ट्विस्टेड पेयर केबल के एक स्ट्रैंड द्वारा 256 डिवाइस तक कनेक्ट किए जा सकते हैं। इस मापन नेटवर्क से कनेक्ट किए जा सकने वाले अन्य प्रकार के मॉड्यूल भी उपलब्ध हैं। इन डिवाइस में अन्य विशेषताएं हैं जैसे कि प्रत्येक स्थान पर कम इनपुट चैनल होना या रिले, स्विच और मोटर्स के साथ इंटरफ़ेस होना।
