निर्माण सामग्री ज्वलनशीलता परीक्षक UL790 छत आवरणों के अग्नि परीक्षण उपकरण

जलने की क्षमता परीक्षण उपकरण, यूएल 790 छत आवरणों के अग्नि परीक्षण उपकरण

साधनों का परिचय

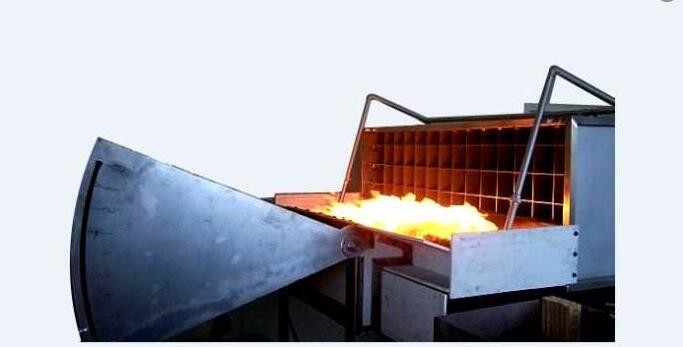

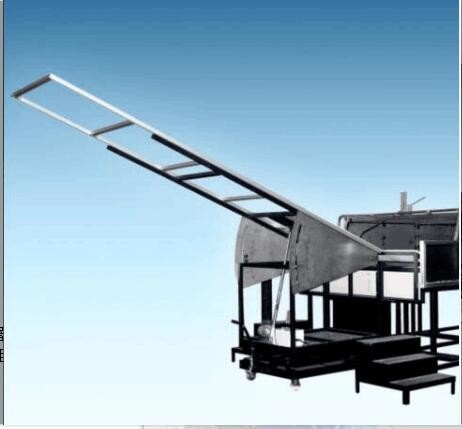

छत दहन परीक्षण प्रणाली छतों और घटकों के अग्नि प्रतिरोध का आकलन करने के लिए वास्तविक परिस्थितियों का अनुकरण करने के लिए एक उपकरण है।नमूना का मूल्यांकन करने के लिए 9 मीटर से ग्रेड A~C ग्रेडसाथ ही, यह फोटोवोल्टिक सेल घटकों की लौ retardance के परीक्षण के लिए लागू किया जा सकता है।

तकनीकी मापदंड

ASTM E 108 छत कोटिंग सामग्री की ज्वलनशीलता परीक्षण
UL790 छत कोटिंग सामग्री की ज्वलनशीलता परीक्षण
NFPA 256 छत कोटिंग सामग्री की ज्वलनशीलता परीक्षण
आईईसी 61730-2 फोटोवोल्टिक सेल असेंबली,अनुलग्नक ए,अग्नि सुरक्षा परीक्षण,ज्वाला प्रसार

मुख्य विशेषताएं

a. प्लाईवुड छत सामग्री, आकारः 1300 (W) x 1000 (D) x 120 (H), परीक्षण नमूनों की स्थापना के लिए प्रयुक्त।

एक गैर ज्वलनशील परीक्षण बोर्ड जो परीक्षण बोर्ड के अंत में स्थापित किया गया है, परीक्षण बोर्ड के नीचे से बैकफायर को रोक सकता है।

c. स्टेनलेस स्टील के पंखे के आकार का बोर्ड परीक्षण कोण को समायोजित कर सकता है, आकार हैः 1440 (L) x 940 (H) मिमी।

d. मुख्य फ्रेम का उपयोग परीक्षण समर्थन को समर्थन देने के लिए किया जाता है और यह एक संक्षारण प्रतिरोधी स्टील संरचना है, जिसका आकार हैः 1020 (L) x 1000 (D) x 1473 (H) मिमी है।

ई. फ्रेम के सामने के छोर पर लगाए गए अग्निरोधक बोर्डों का संयोजन फ्रेम के सामने के छोर पर लगाए गए सिमुलेटेड छतों और सीढ़ी और बर्नर से लौ को नमूना का विस्तार करने के लिए,आकारः 330 (डब्ल्यू) x 2130 (डी) x 584 (एच) मिमी है।

f. परीक्षण पैनल की वायु प्रवाह दर 19 + 8 किमी/घंटा (5,5 मीटर/सेकंड) है और एनीमोमीटर निगरानी को कॉन्फ़िगर किया गया है।

स्वतंत्र संकुचन पाइप प्रयोगशाला के बाहर से हवा निकाल सकता है।

हवा के नलिका में मधुमक्खी के छिलके और गाइड शीट को स्थापित करने के लिए गैस इनलेट है।

एक नलिका में समायोज्य अस्थिरता शीट जो हवा की गति को मजबूत करती है और अस्थिरता को कम करती है। स्टेनलेस स्टील हवा के दबाव के परिवर्तन के साथ स्थिति नहीं बदलेगी।

j. वायु नलिका सामग्री एंटी-जंग और उच्च तापमान प्रतिरोध के साथ स्टेनलेस स्टील से बनी है,आकारः 2130 (W) x 762 (H) x 3000 (L) मिमी है।

k. पंखा 220V, 50HZ और तीन चरण का है। हवा की गति को रिवर्स सिस्टम के साथ स्वचालित रूप से समायोजित किया जा सकता है। न्यूनतम प्रवाह दर 300m3/min है।

l. रिवर्सर में अनंत रूप से परिवर्तनीय गति का कार्य है, जो 0-100% के बीच कार्य को समायोजित कर सकता है।

गॅस बर्नर (अंतराल वाली आग, लौ के प्रसार और फ्लाइंग मार्क परीक्षण के लिए) 1.12 मीटर लंबे, 60.3 मिमी व्यास के और परीक्षण पैनल के पक्ष में 12.7 मिमी चौड़ाई का 0.91 मीटर लंबा स्लिट है।

गैस बर्नर 22000Btu/min (387kWh) प्रदान कर सकता है और स्वचालित रूप से तीन प्रकार के दहन ग्रेड A, B और C के अनुसार गैस प्रवाह दर को समायोजित कर सकता है।

स्वतः इग्निशन प्रणाली परीक्षण की सुरक्षा सुनिश्चित करती है। और इग्निशन इलेक्ट्रोड का न्यूनतम उच्च दबाव 1.8kVp द्रव्यमान प्रवाह मीटर है।जो विभिन्न मानकों के अनुसार गैस प्रवाह दर को नियंत्रित करता है. वर्ग A और B: 21000 ~ 22000 Btu/min (369 ~ 387 kWh) 10 मिनट, वर्ग C: 18000 ~ 19000 Btu/min (316 ~ 334 kWh) 4 मिनट.

p. डेटा अधिग्रहण प्रणाली लैबव्यू कार्यक्रम भाषा में लिखी गई है। और डेटा अधिग्रहण बोर्ड संयुक्त राज्य अमेरिका की एनआई कंपनी को प्रदान किया गया है।

डेटा अधिग्रहण प्रणाली निम्नलिखित भागों से मिलकर बनती है:

1 16 बिट थर्मोकपल इनपुट मॉड्यूल

2 16-बिट मॉड्यूल रूपांतरण इनपुट मॉड्यूल

3 डेटा इनपुट और आउटपुट मॉड्यूल

4 12 बिट मॉड्यूल रूपांतरण आउटपुट मॉड्यूल

5 4 और 8 ट्रफ बैकप्लेट

6 लैबव्यू टाइम मॉड्यूल

7 लैबव्यू समय/ईथरनेट मॉड्यूल

r. कम्प्यूटर प्रणाली

ब्रांड परीक्षण प्रणाली एक गैस बर्नर को एक लौ के साथ प्रदान करती है जो जलती हुई सामग्री को निगलने में सक्षम है और गैस बर्नर का तापमान 880 ± 10 C तक समायोजित किया जा सकता है

एक धातु जाल सामग्री को समर्थन दे सकता है और ट्रे सामग्री के पूर्ण दहन को सुविधाजनक बनाने के लिए घुमाया जा सकता है।
