निर्माण सामग्री ज्वलनशीलता परीक्षक सौर सेल ज्वलनशीलता परीक्षण उपकरण अनुरूप

सौर सेल जलने योग्य परीक्षण उपकरण UL 1730 ASTM E108 मानकों के अनुरूप है

उत्पाद का परिचय

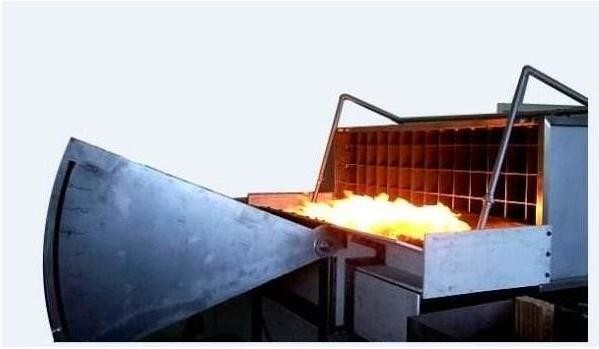

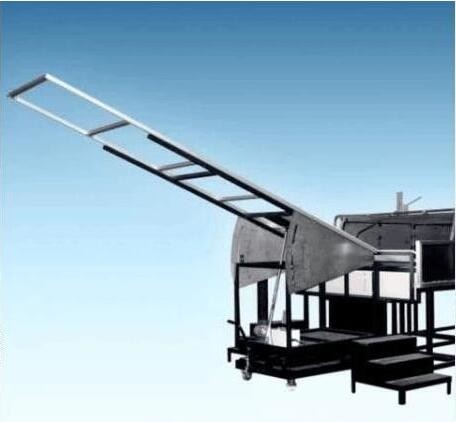

सोलर सेल फ्लेम और बर्निंग ब्रांड टेस्ट मशीन UL 1730, IEC 61730-2 डिजाइन और विकास पर आधारित है।उपकरण के छत और घटकों के अग्नि प्रतिरोधी प्रदर्शन का आकलन करने के लिए वास्तविक परिस्थितियों का अनुकरण करना हैA1.82m, b2.4m और c3.9m नमूनों में A~C स्तर का मूल्यांकन करने के लिए।

मानक

यूएल 1730: बहु-परिवार और होटल के कमरे में व्यक्तिगत आवास इकाइयों में धुआं का पता लगाने
मॉनिटरः घर की धूल के विद्युत संकेत का पता लगाना;
यूएल 790: छत कवरिंग सामग्री के लिए अग्नि परीक्षण की मानक विधि;
एएसटीएम ई 108-04: छत को ढंकने वाली सामग्री के लिए अग्नि परीक्षण की मानक विधि;
एनएफपीए 256: छत डेक का अग्नि परीक्षण।
आईईसी 61730-2 परिशिष्ट बी: पीवी मॉड्यूल पर अग्नि परीक्षण।

उपकरण की विशेषता

संरचनात्मक भाग
1प्लाईवुड छत कवर सामग्री, आयामः 1,300 (डब्ल्यू) X1,000 (डी) x120 (एच), से
परीक्षण नमूना स्थापित करें;
2परीक्षण के अंत में स्थापित गैर-ज्वलनशीलता परीक्षण बोर्ड, परीक्षण को रोक सकता है
टेम्पर्ड पैनल;
3. स्टेनलेस स्टील पंखे नियंत्रण बोर्ड, परीक्षण कोण समायोजित किया जा सकता है,
आकारः 1,440 (l) x 940 (h) मिमी;
4. मुख्य फ्रेम ब्रैकेट के परीक्षण का समर्थन करने के लिए प्रयोग किया जाता है, संक्षारण प्रतिरोधी स्टील, आयामः 1,020 (l) x 1,000 (d) x 1,473 (h) मिमी;
5गैर-ज्वलनशील प्लेट असेंबली, फ्रेम के सामने स्थापित की गई है ताकि
छत और कंबल, बर्नर से नमूना तक लौ का विस्तार,
आयामः 330 (डब्ल्यू) x 2,130 (डी) x 584 (एच) मिमी;
6परीक्षण पैनल के लिए वायु प्रवाह दरः 19 ± 8 किमी/घंटा (5.5 एम/सेकंड)
वायुमापक मॉनिटर
7अलग-अलग वेंटिलेशन पाइप, प्रयोगशाला हवा के बाहर से निकाले जा सकते हैं;
8. मधुमक्खी फिल्टर वायु नलिका में स्थापित है, स्थापित गैस इनलेट गाइड फ्लेन;
9वायु प्रवाह की दिशा को समायोजित करने के लिए ढलान समायोजन पैनल से लैस वेंटिलेशन नलिकाएं;
10. गाइड से जुड़ी वेंटिलेशन पाइप, बाहरी हस्तक्षेप से आपूर्ति परीक्षण वायु प्रवाह सुनिश्चित करने के लिए गति में वृद्धि कर सकते हैं, स्टेनलेस स्टील से बने गाइड प्लेट,स्थान हवा के दबाव के साथ नहीं बदलता है;
11स्टेनलेस स्टील के लिए नलिका सामग्री, संक्षारण प्रतिरोधी और गर्मी प्रतिरोधी, आकारः 2,130 (w) x 762 (h) x 3,000 (l) मिमी;
12. पंखे 220V,50HZ, तीन चरण बिजली, एक रिवर्स प्रणाली से लैस है स्वचालित रूप से हवा की गति, 300m3/min के लिए न्यूनतम प्रवाह समायोजित कर सकते हैं;
13. अनंत चर गति इन्वर्टर, 0-100% समायोज्य;
14. गैस बर्नर (अवरोधक शिहुओ, लौ फैलने और उड़ान आग के लिए), 1.12 मीटर, 60.3 मिमी, परीक्षण पक्ष में चल रहा है, जिसमें 12.7 मिमी (डब्ल्यू) * 0.91 मीटर (लंबाई) स्लिट है;
15गैस बर्नर 22,000Btu/min (387kWh) प्रदान कर सकता है और a, b, c तीन दहन स्तरों के अनुसार, उच्च परिशुद्धता गैस नियंत्रण वाल्व गैस प्रवाह को नियंत्रित करता है,
16. शीर्ष बर्नर थर्मोकपल 58.7mm, 888 ± 28 oC परीक्षण कर सकते हैं स्थापित है;
17. स्वचालित इग्निशन प्रणाली, परीक्षण प्रदर्शन की सुरक्षा सुनिश्चित, इग्निशन इलेक्ट्रोड 1.8kVp द्रव्यमान प्रवाह नियंत्रक विभिन्न मानकों के अनुसार न्यूनतम दबाव है, नियंत्रण गैस प्रवाह दरों,वर्ग A और B:21,000 ~ 22,000 Btu/min (369 ~ 387 kWh) 10 मिनट के लिए, वर्ग C:18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) 4 मिनट;
18तापमान नियंत्रण प्रणाली-वर्ग A और B:760±28oC (1400±50oF) -21000 ~ 22000 Btu/min-वर्ग C:704±28 c (1300±50oF) -18000 ~ 19,000 Btu/min
19उच्च परिशुद्धता वाले प्रेशर गेज और प्रेशर रेगुलेटिंग वाल्व गैस के दबाव को नियंत्रित करते हैं।
1)-बर्नरों में गैस में प्रत्येक हस्तांतरण के लिए एक अलग परीक्षण और नियंत्रण विधियों का पालन करना आवश्यक है;
2)-एलएनजी: एमएफएम का उपयोग करके प्रवाह को सटीक रूप से मापा जा सकता है (प्रवाह नियंत्रण वाल्व नियंत्रण);
3)-एलपीजीः इन्वर्टर प्रणाली का उपयोग करके वायु प्रवाह दरः परीक्षण डेक 19 ± 8 किमी/घंटे (5.5 एम/सेकंड) पर;
20धातु जाल समर्थन सामग्री, पैलेट घुमाया जा सकता है, ताकि पूर्ण दहन
सामग्री;

परीक्षण खंड

1लैबव्यू प्रयोग के लिए संयुक्त राज्य अमेरिका के विशेष नियंत्रण सॉफ्टवेयर की कंप्यूटर नियंत्रण प्रणाली, एकीकरण 10.2 "एलसीडी स्क्रीन;
2डेटा अधिग्रहण प्रणाली, लैबव्यू प्रोग्रामिंग भाषा का उपयोग प्रोग्राम करने के लिए किया जाता है, डेटा अधिग्रहण कार्ड संयुक्त राज्य अमेरिका एनआई प्रदान करता है
3डेटा अधिग्रहण प्रणाली में निम्नलिखित भाग शामिल हैंः
1 16-बिट थर्मोकॉपल इनपुट मॉड्यूल
2 16 बिट ए/डी रूपांतरण इनपुट मॉड्यूल
3 डेटा इनपुट/आउटपुट मॉड्यूल
4 12 बिट ए/डी रूपांतरण आउटपुट मॉड्यूल
5 4 और 8 स्लॉट बैकप्लेन
6लैबव्यू मॉड्यूल
7Labview/Ethernet नेटवर्क मॉड्यूल
4. ब्रांड परीक्षण प्रणाली, गैस बर्नर, लौ जलती हुई सामग्री को निगल लिया, गैस बर्नर 880±10oC तापमान समायोजित किया जा सकता है।

मानक परिणाम

1. लौ के प्रसार के लिए सामान्य मानक
1 परीक्षण डेक से छत को ढंकने वाली सामग्री (घटक या पैनल) का कोई भी हिस्सा लौ या चमकदार कणों में उड़ाया जाता है,
2छत के ढक्कन के माध्यम से स्लाइड कर सकते हैं, विभाजित, घुमावदार छत कवर सामग्री, जैसे कि छत डेक खुला,
3अग्नि सुरक्षा रेटिंग A: लौ फैलने की सीमा 1.82M है,
अग्नि सुरक्षा स्तर B: लौ फैलने की सीमा 2.4 मीटर है,
अग्नि सुरक्षा श्रेणी C: आग फैलने का क्षेत्र 3.9M है,
लौ के फैलने के नमूना के किनारे से मापा गया,

2छत दहन के लिए सामान्य मानक
1 किसी भी भाग या पैनल के घटक परीक्षण डेक से आग में उड़ने या गिरने,
2 छत डेक के भाग या छत संरचना में पैनल का एक हिस्सा या प्रकाश कणों के रूप में घटक गायब हो जाते हैं,
3 दहन के घटकों या पैनलों के साथ जारी रखें
