EN 50399 2022 तार और केबल हीट रिलीज टेस्ट डिवाइस

उत्पत्ति के प्लेस चीन
ब्रांड नाम SKYLINE
प्रमाणन CE
मॉडल संख्या एसएल817
न्यूनतम आदेश मात्रा 1 इकाई
मूल्य negotiated
पैकेजिंग विवरण प्लाईवुड केस
प्रसव के समय 25 कार्य दिवस
भुगतान शर्तें टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 1 यूनिट / महीना
उत्पाद का विवरण
क्षितिज: तार और केबल गर्मी रिलीज़ परीक्षण उपकरण मानकों: DIN EN 50399:2017, EN 50399
विद्युतीय: 110V AC 60Hz / 230V AC 50Hz, 5A परिवेश का तापमान: ऑपरेटिंग 10 डिग्री सेल्सियस से 35 डिग्री सेल्सियस
प्रमुखता देना:

ज्वलनशीलता परीक्षण तंत्र

,

ज्वलनशीलता परीक्षण प्रयोगशाला
उत्पाद का वर्णन

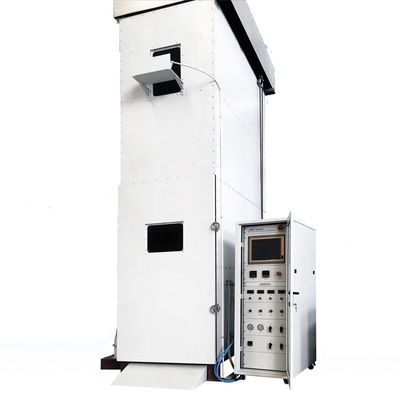

DIN EN 50399:2022 तार और केबल हीट रिलीज टेस्ट डिवाइस स्टेनलेस स्टील टू-वे स्पीड प्रोब के साथ

उत्पाद परिचय

EN 50399 परिभाषित शर्तों के तहत लंबवत रूप से लगे बंच वाले तारों या केबलों, विद्युत या ऑप्टिकल के ऊर्ध्वाधर लौ प्रसार, गर्मी रिलीज और धुएं के उत्पादन के मूल्यांकन के लिए उपकरण और परीक्षण विधियों को निर्दिष्ट करता है। EN 50399 उपकरण और अग्नि परीक्षण के दौरान गर्मी रिलीज और धुएं के उत्पादन को मापने के लिए स्थापित किए जाने वाले उपकरणों की व्यवस्था और अंशांकन का विवरण देता है। यूरोक्लास B1ca, B2ca, Cca और Dca में केबलों के वर्गीकरण के लिए टाइप अनुमोदन परीक्षणों के लिए उपयोग की जाने वाली परीक्षण प्रक्रियाओं को दिया गया है।

तकनीकी पैरामीटर

1. परीक्षण कक्ष का आयाम 1,000±100(W) x 2,000±100(D) x 4,000±100(H) मिमी है। परीक्षण कक्ष की निचली सतह जमीन से ऊपर है जबकि पिछला हिस्सा गर्मी से बचाने के लिए इंसुलेटेड सामग्री से पूरित है।
2. परीक्षण कक्ष के निचले हिस्से में, सामने की तरफ से 150±10 मिमी की स्थिति पर हवा की आपूर्ति के लिए 800±20(W) x 400±10(D) आकार का छेद है।
3. परीक्षण के दौरान धुएं के उत्सर्जन की अनुमति देने के लिए परीक्षण कक्ष के ऊपरी हिस्से के पिछले कोने में 300±30(W)x1,000±100(D) आकार का निकास छेद है।
4. प्रोपेन द्वारा बैकफायर को रोकने के लिए वर्टिकल फ्लेम स्प्रेड टेस्टर के बर्नर के सामने की तरफ एक फ्लेम ट्रैप स्थापित किया गया है ताकि अधिकतम सुरक्षा सुनिश्चित की जा सके।
5. पारंपरिक IEC60332-3 उपकरण के विपरीत, वर्टिकल फ्लेम स्प्रेड टेस्टर उपयोगकर्ता मित्रता बढ़ाने के लिए कंप्यूटर के साथ सभी नियंत्रण और परीक्षण स्थितियों को रिकॉर्ड करता है।
6. यदि बुझाने के लिए स्थापित जल स्प्रे उपकरण के कारण अत्यधिक दहन परीक्षण बंद हो जाता है।
7. मानक की आवश्यकता पर कार्यक्रम और 70,000Btu/h को प्रोग्राम किया जा सकता है।
8. चौड़े स्टेनलेस स्टील सीढ़ी आयाम: 500(W) × 3, 500(H) मिमी।
9. मानक स्टेनलेस स्टील सीढ़ी आयाम: 800(W) × 3, 500(H)।
10. मानक प्रोपेन बर्नर और वेंटुरी मिश्रण के दो सेट।
11. मानक श्रेणी का पालन करें परीक्षण का चयन करने के लिए प्रोग्राम कर सकते हैं।
12. निकास प्रणाली में स्मोक कलेक्शन हुड, एग्जॉस्ट डक्ट, एयर इनलेट सिस्टम, सेंट्रीफ्यूगल फैन और फ्रीक्वेंसी कन्वर्टर शामिल हैं।
13. डक्ट सेक्शन में सभी गैस सैंपलिंग प्रोब, तापमान और मास फ्लो प्रोब होते हैं और इसमें स्मोक मेजरिंग सिस्टम के लिए पोर्ट होते हैं।
14. पैरामैग्नेटिक ऑक्सीजन एनालाइजर, गैस में ऑक्सीजन की सांद्रता को मापने के लिए पैरामैग्नेटिक परिवर्तन की विधि का उपयोग करता है। सांद्रता सीमा 0-25%।
15. हीट रिलीज माप में उपयोग के लिए कार्बन डाइऑक्साइड एनालाइजर (इन्फ्रारेड)। सांद्रता सीमा 0-10%।
16. विश्लेषण से पहले नमूना गैसों को कंडीशनिंग करने के लिए सूट फिल्टर, कोल्ड ट्रैप, ड्राइंग कॉलम, पंप और अपशिष्ट नियामक।
17. डेटा अधिग्रहण प्रणाली और सॉफ्टवेयर।

विशेषताएं और अनुप्रयोग

1. मानक 19 कैबिनेट यूनिट, जिसमें पैरामैग्नेटिक O2, नॉन-डिस्पर्सिव इन्फ्रारेड CO2 गैस एनालाइजर शामिल है;
2. ताइवान एडवांटेक डेटा अधिग्रहण बोर्ड 1 सेट, तापमान, गैस दबाव अंतर और गैस एनालाइजर डेटा आदि एकत्र कर सकता है;
3. स्टेनलेस स्टील टू-वे स्पीड प्रोब, माइक्रो डिफरेंशियल प्रेशर सेंसर जैसे विंड प्रेशर डिटेक्शन डिवाइस के सेट के साथ;
4. संयुक्त राज्य अमेरिका ओमेगा के-टाइप थर्मोकपल 3, फ्लू गैस तापमान का पता लगाता है 1 सेट;
5. गैस कलेक्शन प्रोब डिवाइस के सेट से लैस, PTFE पाइप द्वारा जुड़ा हुआ, संक्षारक गैस एकत्र कर सकता है;
6. डीह्यूमिडिफाइंग कोल्ड ट्रैप, गैस स्टडी फ्लो और वोल्टेज रेगुलेटर, अमेरिकन CAST गैस कलेक्शन पंप डिवाइस का 1 सेट, स्टेनलेस स्टील पाइप और PTFE होज़ कनेक्शन से लैस;
7. एक गरमागरम लैंप स्मोक डेंसिटी मेजरिंग सिस्टम जिसमें गरमागरम प्रकाश स्रोत और सिलिकॉन फोटोडायोड रिसीविंग डिवाइस शामिल है;
8. 5 न्यूट्रल फिल्टर से लैस, ऑप्टिकल डेंसिटी रेंज 0.1-2;
9. 4 आयातित मास फ्लो कंट्रोलर डिवाइस, प्रेशर रिड्यूसिंग वाल्व, सोलनॉइड वाल्व आदि से लैस;
10. मानक परीक्षण सॉफ्टवेयर, जिसमें अंशांकन प्रक्रियाएं शामिल हैं, और मोनोमर बर्निंग टेस्ट के लिए इस्तेमाल किया जा सकता है;
11. कंप्यूटर और प्रिंटर डिवाइस के 1 सेट से लैस;
12. एग्जॉस्ट पाइप और सेंट्रीफ्यूगल फैन जैसे परीक्षण उपकरण;
13. दो प्रोपेन मास फ्लो कंट्रोलर;
14. दो एयर मास फ्लो कंट्रोलर;
15. 22.5KW और 30KW फ्लेम कैलिब्रेशन एक मास फ्लो कंट्रोलर द्वारा सिंगल बर्नर पर कार्य करके किया जा सकता है;
16. बंडल वायर और केबल बर्निंग टेस्ट डिवाइस।

अनुप्रयोग:परीक्षण प्रणाली बंडल केबल या फाइबर ऑप्टिक केबल का अनुकरण करने वाला एक मध्यम-पैमाने का अग्नि परीक्षण है। परीक्षण केबल को एक ऊर्ध्वाधर मानक स्टील सीढ़ी पर स्थापित किया जाता है और केबल के दहन व्यवहार और दहन प्रदर्शन का मूल्यांकन करने के लिए एक निर्दिष्ट प्रज्वलन स्रोत द्वारा प्रज्वलित किया जाता है। केबल आग के शुरुआती चरणों के लिए दहन प्रदर्शन डेटा,

हीट रिलीज रेट का परीक्षण केबल के साथ आग के फैलने के खतरे और आस-पास के क्षेत्र पर आग के स्रोत के संभावित प्रभाव को दर्शाता है। स्मोक डेंसिटी टेस्ट आग के क्षेत्र की दृश्यता और व्यक्तिगत सुरक्षा के लिए धुएं के खतरे को दर्शाता है।

उत्पाद विवरण वायर और केबल हीट रिलीज टेस्ट डिवाइस

EN 50399 टेस्ट उपकरण IEC 60332-3 उपकरण, हीट रिलीज माप, स्मोक डेंसिटी माप और संशोधित एयर इनलेट सिस्टम से बना है। यह रिग के निकास प्रणाली में डक्टिंग के एक छोटे से उपकरण वाले अनुभाग को फिट करके और इसे संबंधित गैस विश्लेषण उपकरणों और सॉफ्टवेयर के साथ उपयोग करके प्राप्त किया जाता है। डक्ट सेक्शन में सभी गैस सैंपलिंग प्रोब, तापमान और मास फ्लो प्रोब होते हैं और इसमें स्मोक मेजरिंग सिस्टम के लिए पोर्ट होते हैं।
परीक्षण कुछ दहन स्थितियों के तहत केबल या केबल की निम्नलिखित विशेषताओं को प्राप्त कर सकता है:
फ्लेम स्प्रेड फ्लेम स्प्रेड FS
हीट रिलीज रेट हीट रिलीज रेट HRR
कुल हीट रिलीज टोटल हीट रिलीज THR
स्मोक प्रोडक्शन रेट स्मोक प्रोडक्शन रेट SPR
कुल स्मोक प्रोडक्शन टोटल स्मोक प्रोडक्शन TSP
बर्निंग ग्रोथ रेट इंडेक्स फायर ग्रोथ रेट FIGRA

मानक

DIN:DIN EN 50399:2017
EN:EN 50399
GB/T 31248:2014
आयाम: 1120 मिमी (W) x 2200 मिमी (D) x 5600 मिमी (H)
वजन: 1200 किग्रा

स्थापना आवश्यकताएँ

इलेक्ट्रिकल: 110V AC 60Hz / 230V AC 50Hz, 5A
परिवेश तापमान: ऑपरेटिंग 10°C से 35°C
गैस: हवा और प्रोपेन
