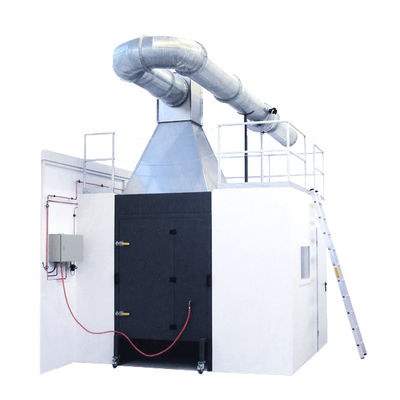

EN13823एसबीआई एकल ज्वलनशील वस्तु की ज्वलनशीलता परीक्षण उपकरण
साधन का वर्णन
यह सिंगल बर्निंग आइटम (एसबीआई) में निर्माण सामग्री/उत्पादों की अग्नि प्रतिरोधकता की जांच के लिए उपयुक्त है।निर्माण उत्पादों के लिए अग्नि परीक्षणों पर प्रतिक्रिया ️ निर्माण उत्पादों को छोड़कर एकल ज्वलनशील वस्तु द्वारा थर्मल हमले के संपर्क में फर्श.
विशेषताएं:
1मशीन का मुख्य भाग आयातित घटक हैं जैसे कार्बन डाइऑक्साइड, ऑक्सीजन विश्लेषण उपकरण।
2ऑपरेटिंग इंटरफेस शैली और प्रदर्शन यूनाइटेड किंगडम एफटीटी के बराबर है, कुछ प्रदर्शन बेहतर है।
3. आसान रखरखाव, तेजी से, FTT न्यूनतम से कम 50% से 70% के लिए देर से भागों की प्रतिस्थापन, कोई रखरखाव समस्या नहीं होगी।
4. आयातित एकीकृत नियंत्रण कैबिनेट के साथ.
विनिर्देश
1रचनाः इस परीक्षण उपकरण में दहन प्रयोगशाला, नियंत्रण कक्ष, 2 छोटी गाड़ी, निकास पाइप, स्थिर फ्रेम, धुआं गैस संग्रह प्रणाली, एकीकृत माप प्रणाली उपकरण शामिल हैं।डेटा संग्रह और विश्लेषण उपकरण, गैस आपूर्ति नियंत्रण उपकरण।
2दहन कक्षः लम्बा (3.0 ± 0.2) मीटर × चौड़ा (3.0 ± 0.2) मीटर × ऊंचा (2.4 ± 0.1) बनाया जाना चाहिए।मेंबीरिक्स.
3ईंटों और मानक दहन कक्ष से बनी कैल्शियम सिलिकेट बोर्ड A1 प्लेट के साथ, परीक्षण भट्ठी को स्थानीय स्तर पर स्थापित किया जाना चाहिए;
4कमरे के शीर्ष पर एक संग्रहण हुड और एक धुआं पाइप है जो नमूनाकरण पाइप को जोड़ता है।परीक्षण के दौरान नमूना की दहन गर्मी रिलीज़ और दहन उत्पादों को निकास पाइप से बाहर निकाला जाता है.
5एक दीवार पर दहन कक्ष एक उद्घाटन स्थापित, छोटे गाड़ी में प्रवेश करने के लिए आसान, ट्रॉली हवा के तहत स्वाभाविक रूप से अंतरिक्ष से बाहर;दोनों पक्षों के सामने की सतह के दोनों ओर ऊर्ध्वाधर परीक्षण प्लेट अवलोकन खिड़की पर खोले गए थे.
6. इग्निशन स्रोत, 31KW प्रोपेन राइट एंगल सैंडबॉक्स बर्नर (साइड लंबाई 250MM उच्च 80MM) के ऊर्ध्वाधर कोने पर ट्रॉली में रखा गया है।
7कार्ट की स्थिति कार्ट के दरवाजे को कार्ट के पीछे रखने के लिए बस दहन कक्ष की दीवार में उद्घाटन को बंद करने के लिए है।दहन कक्ष के फर्श के साथ समान रूप से हवा के प्रवाह को वितरित करने के लिए, एक छिद्रित प्लेट (छिद्रित) ट्रॉली के नीचे हवा के इनलेट पर व्यवस्थित है व्यास 8 मिमी, खुला क्षेत्र कुल क्षेत्रफल का 60% है) ।
8समायोज्य गवर्नेंस फिक्स्चर के साथ, नमूने लोड और अनलोड करना बहुत सुविधाजनक है।
9. सैंडबॉक्स बर्नर: एक ट्रॉली के तल पर (मुख्य बर्नर), दूसरा फ्रेम स्तंभ पर तय, सैंडबॉक्स बर्नर के माध्यम से प्रोपेन गैस और 30.7 ± 2.0kW गर्मी उत्पादन।
ऑक्सीजन माप:सिमेंसविश्लेषक
| माप सीमा |
0-25% |
| संकेत आउटपुट |
4-20mA |
| प्रतिक्रिया समय T90 |
≤2S; |
| परिवेश का तापमान |
0-45 °C; |
| सापेक्ष आर्द्रता |
<90% (गैर-संक्षेपण) |
| रैखिकता |
<± 0.1% O2 |
| शून्य बहाव |
0.05% O2 प्रति सप्ताह |
| पुनरावृत्ति |
<± 0.02% O2 |
| कार्बन डाइऑक्साइड (CO2) माप |
|
| माप सीमा |
0-10% |
| पुनरावृत्ति |
नियंत्रण कक्ष की आंतरिक संरचना < ± 1%; |
| शून्य बहाव |
≤ 2% / सप्ताह |
| स्पैन बहाव |
≤ 2% / सप्ताह |
| रैखिकता विचलन |
<± 1% |
| प्रतिक्रिया समय |
T90≤2 सेकंड |
रिकॉर्ड डेटा अधिग्रहण प्रणाली ऑक्सीजन एकाग्रता, कार्बन मोनोऑक्साइड एकाग्रता, तापमान, धुआं घनत्व, गर्मी रिलीज दर, द्रव्यमान हानि दर आदि एकत्र कर सकती है, संग्रहीत की जा सकती है।
परीक्षण मानक
एन 13823
निर्माण उत्पादों के लिए अग्नि परीक्षणों पर प्रतिक्रिया
एकल ज्वलनशील वस्तु द्वारा थर्मल हमला।
एन 13501-1
निर्माण उत्पादों और निर्माण तत्वों का अग्नि वर्गीकरण
आपूर्तिकर्ता अनुपालन दस्तावेज और प्रमाणपत्र प्रदान करेगा ।
आपूर्ति का दायरा
पूर्ण एसबीआई प्रणाली में निम्नलिखित शामिल होंगे:
एसबीआई परीक्षण कक्ष
- EN 13823 आवश्यकताओं के अनुसार पूर्ण परीक्षण कक्ष
- गैर-ज्वलनशील निर्माण
- एल के आकार के नमूने की स्थापना के लिए उपयुक्त
मानक आवश्यकताओं के अनुसार आंतरिक आयाम
प्रवेश द्वार और अवलोकन खिड़की
- नमूना माउंटिंग सिस्टम
🙏
3. बर्नर प्रणाली
इस प्रणाली में निम्नलिखित शामिल होंगे:
- एसबीआई रेत बॉक्स बर्नर
- प्रोपेन गैस आपूर्ति प्रणाली
- बर्नर कैलिब्रेशन सिस्टम
- गैस दबाव नियामक
- गैस प्रवाह माप और नियंत्रण
- सुरक्षा बंद प्रणाली
आवश्यक बर्नर क्षमता: लगभग 30 किलोवाट
5. माप और विश्लेषण प्रणाली
इस प्रणाली में निम्नलिखित शामिल होंगे:
गर्मी रिलीज़ माप
आवश्यक पैरामीटरः
- गर्मी रिलीज दर (HRR)
- कुल गर्मी रिलीज (THR600s)
- FIGRA गणना
धूम्रपान माप
आवश्यक पैरामीटरः
- धुआं उत्पादन दर (SMOGRA)
- कुल धुआं उत्पादन (TSP600s)
गैस विश्लेषण
आवश्यकः
- ऑक्सीजन विश्लेषक (O2)
कार्बन डाइऑक्साइड विश्लेषक (CO2)
- 6. डेटा अधिग्रहण प्रणाली
सॉफ्टवेयर को निम्नलिखित प्रदान करना होगा:
- वास्तविक समय निगरानी
- स्वचालित डेटा रिकॉर्डिंग
- परीक्षण रिपोर्ट का निर्माण
- समय-तापमान वक्र
- एचआरआर वक्र
- धुआं वक्र
- स्वचालित गणनाः
- फिग्रा
- THR600s
- स्मोग्रा
-TSP600s
न्यूनतम नमूनाकरण दरः ≤ 10 हर्ट्ज
