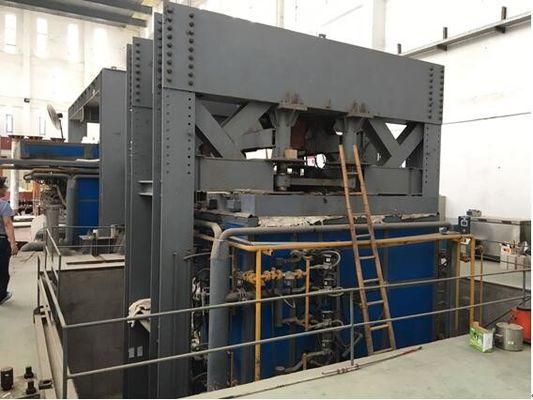

ISO834-1 बहुक्रियाशील क्षैतिज दहन परीक्षण उपकरण, दहन परीक्षण फर्नेस आवेदन
लोड-असर और गैर-लोड-असर वाले सदस्यों जैसे दीवारों, बीम, कॉलम, स्लैब, छत और छत के लिए उपयुक्त है। अन्य संरचनाओं, फिटिंग या संरचनाओं को संदर्भ के रूप में इस्तेमाल किया जा सकता है।
मानकों का अनुपालन
"बिल्डिंग कंपोनेंट फायर टेस्ट मेथड पार्ट 1: जनरल रिक्वायरमेंट्स", ISO834-1: 1999 "फायर टेस्ट बिल्डिंग कंपोनेंट्स पार्ट 1: जनरल रिक्वायरमेंट्स
तकनीकी पैमाने
आग रोक परीक्षण भट्टी: यह 6M (लंबाई) x 6M (चौड़ाई) x 3M (उच्च) (अनुकूलित किया जा सकता है) के आकार के साथ एक क्षैतिज परीक्षण भट्टी है, और आंतरिक उच्च तापमान प्रतिरोधी इन्सुलेशन सामग्री से बना है।
लोड हो रहा है डिवाइस: भवन के अंदर पुल क्रेन को स्थानांतरित करने के लिए यांत्रिक लोडिंग। वर्दी लोडिंग, केंद्रीकृत लोडिंग, अक्षीय लोडिंग या सनकी लोडिंग का अनुकरण करने की क्षमता।
समर्थन फ्रेम: चार रोलर्स द्वारा फ्रेम पर पच्चर ब्रैकेट से जुड़ा।
थर्मोकॉल: भट्टी में थर्मोकॉल, बैकफायर थर्मोकॉउल्स, मूविंग थर्मोकॉउंस, आंतरिक थर्मोकॉल्स, परिवेश तापमान थर्मोकॉउंस विभिन्न क्षेत्रों में वितरित किए जाते हैं।
इन-फर्नेस प्रेशर मापने की जाँच: टी-आकार मापने की जाँच सटीकता के साथ a 2Pa
परीक्षण टुकड़ा अंतर माप जांच: mm 0.1 मिमी व्यास 6 मिमी व्यास diameter 0.2 मिमी व्यास 25 मिमी
दहन प्रणाली: गैस वितरण प्रणाली (10 मीटर के भीतर), फायर नोजल (20 से कम नहीं) और वाल्व को विनियमित करना
दहन गैस स्रोत: प्राकृतिक गैस (उपयोगकर्ता के स्वामित्व वाली)
गैस प्रवाह दर: 0 ~ 100L / मिनट मापन सटीकता 2.5
वायु प्रवाह: 0 ~ 50m3 / मिनट मापन सटीकता ± 3 0.5m3 / मिनट
गैस टैंक की क्षमता: kg50 किग्रा × 6
फर्नेस तापमान नियंत्रण प्रणाली: 10 अंक अधिकतम नमूना बिंदु
वेंटिलेशन सिस्टम और नियंत्रण स्पंज, आदि।
परीक्षण टुकड़े की पिछली सतह का विकिरण ताप माप: 0 ~ 10W / cm2
भट्ठी का तापमान और दबाव नियंत्रण कंप्यूटर के RS485 के माध्यम से नियंत्रण प्रणाली से जुड़ा हुआ है। थर्मोकोल और प्रेशर सेंसर जैसे दहन परीक्षण सेंसर के डीसी आउटपुट वोल्टेज को डिजिटल रूप में परिवर्तित किया जाता है और फिर प्रदर्शन और भंडारण के लिए कंप्यूटर सिस्टम में पारित किया जा सकता है।
