उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SKYLINE
प्रमाणन: CE
मॉडल संख्या: ईएस3001
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: negoitable
पैकेजिंग विवरण: प्लाईवुड केस
प्रसव के समय: 25 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1 यूनिट/माह
शक्ति: |
8.4V लिथियम बैटरी (अंतर्निर्मित) |
हस्तक्षेप वोल्टेज: |
<20V (इससे बचना चाहिए) |
हस्तक्षेप धारा: |
<2A (इससे बचना चाहिए) |
परीक्षण आवृत्ति: |
128हर्ट्ज |
शॉर्ट सर्किट परीक्षण धारा: |
> 20mA (साइन वेव) |
इलेक्ट्रोड स्पेसिंग रेंज: |
एसी 28V अधिकतम |
शक्ति: |
8.4V लिथियम बैटरी (अंतर्निर्मित) |
हस्तक्षेप वोल्टेज: |
<20V (इससे बचना चाहिए) |
हस्तक्षेप धारा: |
<2A (इससे बचना चाहिए) |
परीक्षण आवृत्ति: |
128हर्ट्ज |
शॉर्ट सर्किट परीक्षण धारा: |
> 20mA (साइन वेव) |
इलेक्ट्रोड स्पेसिंग रेंज: |
एसी 28V अधिकतम |

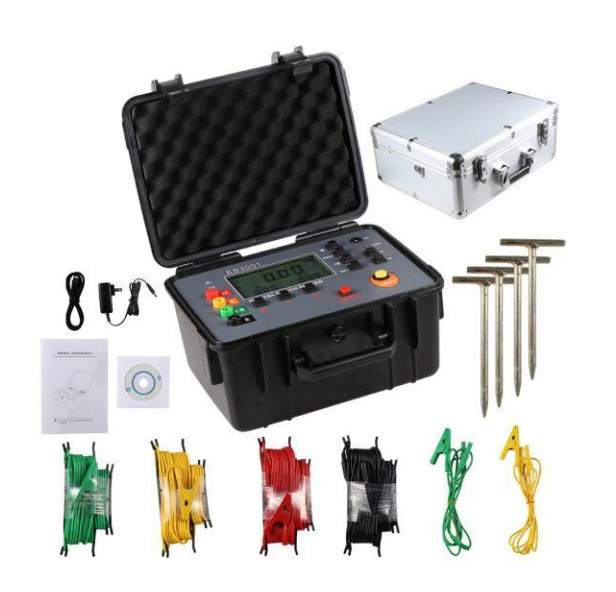

उत्पाद की जानकारी
मिट्टी प्रतिरोध परीक्षक को ग्राउंडिंग प्रतिरोध-मिट्टी प्रतिरोध परीक्षक सटीक ग्राउंडिंग के रूप में भी जाना जाता है
प्रतिरोध परीक्षक, आदि निरीक्षण और ग्राउंडिंग के माप के लिए एक आम उपकरण है
प्रतिरोध आम तौर पर इस्तेमाल किया उपकरणों, एक बड़े एलसीडी ग्रे और सफेद स्क्रीन बैकलिट का उपयोग
प्रदर्शन और माइक्रोप्रोसेसर प्रौद्योगिकी दो, तीन, चार तार परीक्षण प्रतिरोध और शि मिट्टी को पूरा करने के लिए
दूरसंचार, विद्युत ऊर्जा, मौसम विज्ञान, इंजन के लिए लागू
कमरा, तेल क्षेत्र बिजली वितरण लाइनें, टॉवर ट्रांसमिशन लाइनें, पेट्रोल पंप, कारखाने, ग्राउंडिंग
उपकरण परीक्षण सटीकता, तेज, सरल, स्थिर और विश्वसनीय
विशेषताएं।
तकनीकी पैरामीटर
| कार्य | दो तीन चार तार माप ग्राउंडिंग प्रतिरोध, मिट्टी प्रतिरोध;ग्राउंड वोल्टेज, एसी वोल्टेज माप |
| परिवेश का तापमान और आर्द्रता | 23°C±5°C, 75% आरएच से कम |
| शक्ति | 8.4V लिथियम बैटरी (इंटरनेट) |
| हस्तक्षेप वोल्टेज | <20V (बचाया जाना चाहिए) |
| हस्तक्षेप करंट | <2A (बचाया जाना चाहिए) |
| माप R इलेक्ट्रोड अंतर | a>5d |
| मापा गया इलेक्ट्रोड अंतर | a>20 h |
| सहायक ग्राउंड प्रतिरोध | संदर्भ स्थिति <100Ω, कार्य स्थिति <5kΩ |
| रेंज | ग्राउंडिंग प्रतिरोधः 0.00Ω ¥30.00kΩ मिट्टी प्रतिरोधः 0.00Ωm ¥9999kΩm ग्राउंडिंग वोल्टेजः 0.00V ¥100.0V |
| माप मोड | सटीक चार तार, तीन तार माप, सरल दो तार माप |
| माप पद्धति |
ग्राउंडिंग प्रतिरोधः नामित धारा परिवर्तन पोल विधि मिट्टी का प्रतिरोधः चार ध्रुवीय विधि ग्राउंड वोल्टेजः औसत सुधार (एस-ईएस इंटरफेस के बीच) |
| परीक्षण की आवृत्ति | 128 हर्ट्ज |
| संक्षिप्त सर्किट परीक्षण करंट | > 20mA (सिनस वेव) |
| खुला सर्किट परीक्षण वोल्टेज | अधिकतम AC 28V |
| इलेक्ट्रोड की दूरी | सेट किया जा सकता है 1 मीटर ₹ 100 मीटर |
| गियर बदलें | पूरी तरह से स्वचालित शिफ्टिंग 0.00Ω ¥ 30.00kΩ;पूरी तरह से स्वचालित शिफ्टिंग 0.00Ωm ¥ 9000kΩm |
| बैकलाइट | नियंत्रित ग्रे स्क्रीन बैकलाइट, धुंधली जगहों में उपयोग के लिए उपयुक्त |
| प्रदर्शन मोड | 4-बिट बड़ा एलसीडी डिस्प्ले, ग्रे स्क्रीन बैकलाइट |
| मापने के निर्देश | माप के दौरान चमकता एलईडी संकेतक |
| एलसीडी आकार | 111mm × 68mm |
| एलसीडी प्रदर्शन क्षेत्र | 108mm×65mm |
| उपकरण का आकार | 277.2mm × 227.5mm × 153mm |
| मानक परीक्षण लाइन की लंबाई | चार पट्टियाँःलाल 15 मीटर,काला 15 मीटर,पीला 10 मीटर,हरी 10 मीटर प्रत्येक |
| सरल परीक्षण लाइन | 2 पट्टीः पीली 1.6 मीटर, हरियाली 1.6 मीटर प्रत्येक |
| सहायक ग्राउंडिंग रॉड | 4PCS:φ10mm×200mm |
| माप का समय | ग्राउंड वोल्टेजःलगभग 3 गुना/सेकंड ग्राउंडिंग प्रतिरोध,मिट्टी प्रतिरोधःलगभग 7 सेकंड/समय |
| लाइन वोल्टेज | AC100V से कम माप (ग्राउंड वोल्टेज माप फ़ंक्शन का उपयोग वाणिज्यिक शक्ति मापने के लिए नहीं किया जा सकता है) |
| यूएसबी इंटरफेस | यूएसबी इंटरफेस के साथ, सॉफ्टवेयर निगरानी, भंडारण डेटा कंप्यूटर पर अपलोड किया जा सकता है, सहेजें और प्रिंट |
| संचार लाइन | एक यूएसबी संचार लाइन, 1.5 मीटर लंबी |
| डेटा भंडारण | 500 समूहों, "एमईएम" भंडारण इंगित करता है, चमकती "पूर्ण" प्रतीक इंगित करता है कि स्मृति पूर्ण है |
| डेटा की समीक्षा | डेटा समीक्षा कार्यः 'एमआर' प्रतीक का प्रदर्शन |
| ओवरफ्लो डिस्प्ले | ओवर-रेंज ओवरफ्लो फंक्शनः "ओएल" प्रतीक प्रदर्शित करें |
| हस्तक्षेप परीक्षण | हस्तक्षेप संकेतों की स्वचालित पहचान, जब हस्तक्षेप वोल्टेज 5V से अधिक हो तो "शोर" प्रतीक का संकेत |
| सहायक ग्राउंडिंग परीक्षण | सहायक ग्राउंड रेजिस्टेंस टेस्ट फंक्शन के साथ, 0.00KΩ ~ 30kΩ (Rh max = 3kΩ +100R <50kΩ; Rs max = 3kΩ +100R <50kΩ) |
| अलार्म कार्य | अलार्म जब मापा मूल्य अलार्म सेटिंग मूल्य से अधिक हो |
| बैटरी वोल्टेज | बैटरी शक्ति का वास्तविक समय प्रदर्शन, बैटरी वोल्टेज कम होने पर समय पर चार्ज करने की याद दिलाता है |
| स्वचालित बंद | 15 मिनट के बाद स्वतः बंद होने का संकेत देता है |
| बिजली की खपत | स्टैंडबायः 40mA अधिकतम ((बैकलाइट बंद) बैकलाइट चालू करेंः लगभग 43mA मापनेः75mA अधिकतम ((बैकलाइट बंद) |
| वजन | उपकरणः 2450g ((बैटरी सहित) परीक्षण लाइनें:1300g सहायक ग्राउंडिंग रॉडः 850g ((4PCS) |
| कार्य तापमान और आर्द्रता | -10°C~40°C; 80% आरएच से कम |
| भंडारण तापमान और आर्द्रता | -20°C~60°C; 70% आरएच से कम |
| अतिभार संरक्षण | ग्राउंडिंग प्रतिरोधःएच-ई और एस-ईएस बंदरगाहों के बीच AC 280V/3 सेकंड |
| इन्सुलेशन प्रतिरोध | >20MΩ ((500V सर्किट और आवास के बीच) |
| दबाव प्रतिरोध | AC 3700V/rms ((सर्किट और आवास के बीच) |
| विद्युत चुम्बकीय गुण | आईईसी 61326 (ईएमसी) |
| सुरक्षा नियमों के लिए उपयुक्त |
IEC61010-1 ((CAT III 300V,CAT IV 150V,प्रदूषण स्तर 2); IEC61010-031; IEC61557-1 (ग्राउंडिंग प्रतिरोध); IEC61557-5 ((मिट्टी प्रतिरोधकता); JJG 366-2004. |
