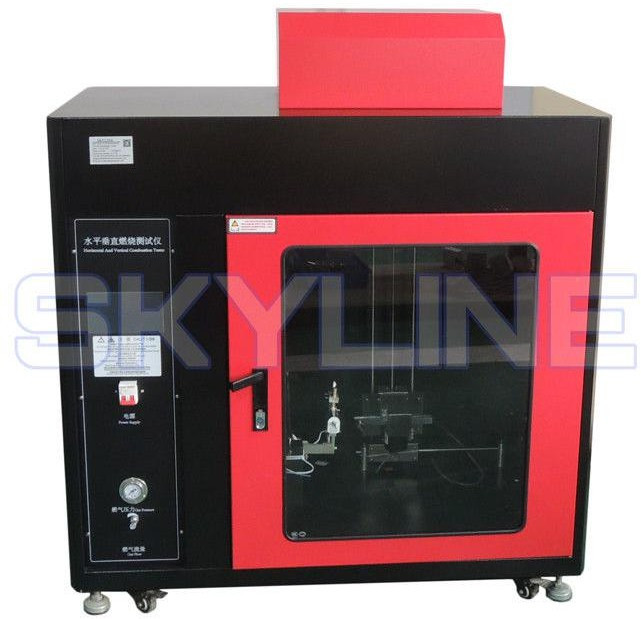

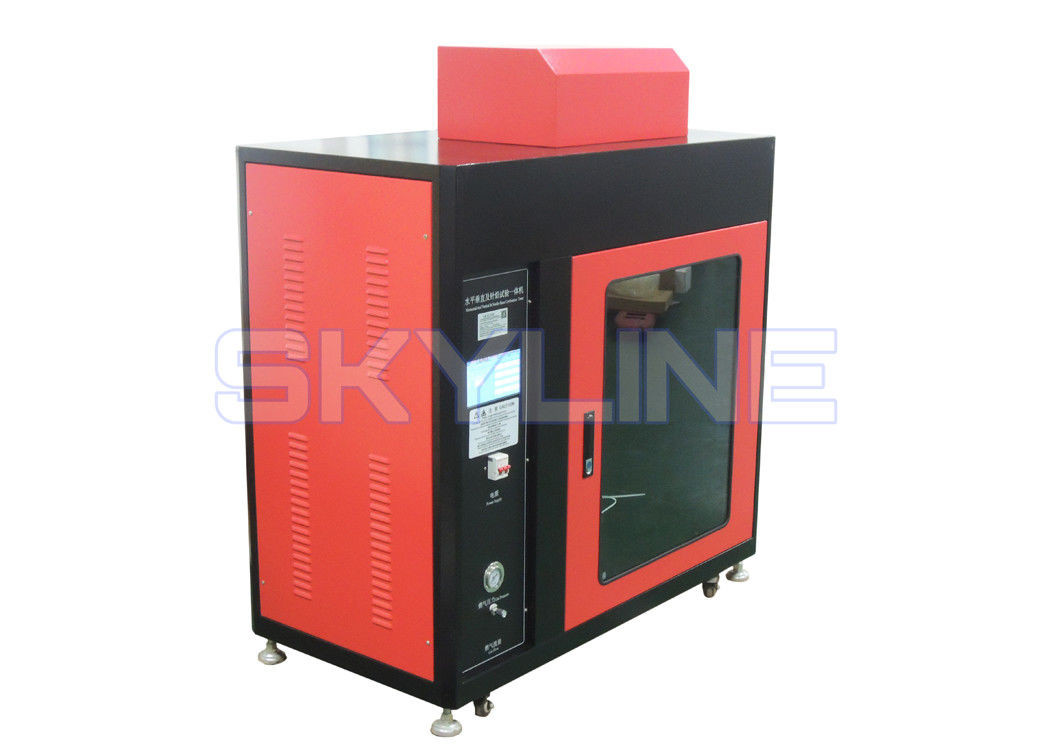

SL-S29 क्षैतिज-सटीक ज्वलनशीलता परीक्षक
उत्पाद परिचय
क्षैतिज और ऊर्ध्वाधर ज्वलनशीलता परीक्षण मशीन
UL 94 लौ कक्ष क्षैतिज लौ कक्ष ऊर्ध्वाधर लौ कक्ष
उपभोक्ता विद्युत उपकरणों और उपकरणों में प्रयुक्त प्लास्टिक सामग्रियों की ज्वलनशीलता परीक्षण के लिए। काले रंग के इंटीरियर और बड़ी स्लाइडिंग विंडो के साथ स्टेनलेस स्टील का निर्माण आसान देखने के लिए।एक पूरी तरह से समायोज्य नमूना समर्थन और सटीक गैस प्रवाह नियंत्रण शामिल है.
यह परीक्षण कक्ष मुख्य रूप से 8 मिमी से अधिक (खंड क्षेत्र 0.5 मिमी से अधिक है) या 8 मिमी से कम (खंड क्षेत्र 0.0 से कम है) के लिए कंडक्टर व्यास के लिए है।एकल तार और केबल की ज्वलनशीलता का मूल्यांकन. प्रकाश उपकरण, निम्न वोल्टेज विद्युत उपकरणों, घरेलू उपकरणों, विद्युत उपकरण, विद्युत मोटर, विद्युत उपकरण, इलेक्ट्रॉनिक उपकरणों, विद्युत उपकरणों के लिए उपयुक्तविद्युत कनेक्टर और सहायक उपकरण जैसे विद्युत और इलेक्ट्रॉनिक उत्पाद और अनुसंधान के घटक, उत्पादन और गुणवत्ता निरीक्षण विभाग।
परीक्षण मानक
यूएल 94-2006 आईईसी 60695-11-3 आईईसी 60695-11-4
UL94:उपकरणों और उपकरणों के भागों के लिए प्लास्टिक सामग्री की ज्वलनशीलता के लिए परीक्षण UL94HB: क्षैतिज दहन परीक्षण
वी-0,1,2: 20 मिमी वर्टिकल बर्न टेस्ट
94-5VA,B: 500W ((125mm) ऊर्ध्वाधर जलने का परीक्षण 94VTM-0,1,2: पतली सामग्री ऊर्ध्वाधर जलने का परीक्षण
94HBF,94HF-1,2: क्षैतिज रूप से जलने वाली फोमयुक्त सामग्री का परीक्षण
आईईसी 60695-11-10:अग्नि जोखिम परीक्षण - भाग 11-10: परीक्षण लौ - 50 W क्षैतिज और ऊर्ध्वाधर लौ परीक्षण विधियां
आईईसी 60695-11-20: अग्नि जोखिम परीक्षण - भाग 11-20: परीक्षण लौ - 500 वाट की लौ परीक्षण विधियां
आईईसी 60695-11-4:अग्नि जोखिम परीक्षण - भाग 11-4: परीक्षण लौ - 50 W की लौ- उपकरण और संरचनात्मक परीक्षण विधि
आईईसी 60695-11-3:अग्नि जोखिम परीक्षण - भाग 11-3: परीक्षण लौ - 500 वाट की लौ- उपकरण और संरचनात्मक परीक्षण विधि
आईएसओ 6722
तकनीकी पैरामीटर
| प्रकार |
500W ((5V वर्ग) |
50W ((HB/V वर्ग) |
| परीक्षण लौ |
500W ((V-0,V-1,V-2 वर्गीकरण के लिए दहन परीक्षण) |
50W ((V-0,V-1,V-2 वर्गीकरण के लिए दहन परीक्षण) |
| बर्नर ट्यूब |
आंतरिक व्यास: Φ 9.5mm±0.3mm |
आंतरिक व्यास: Φ 9.5mm±0.3mm, |
| जलने का कोण |
0°, 20°, 45° |
0°, 20°, 45° |
| थर्मोकपल |
प्रकार K (Ni/Cr - Ni/Al) |
प्रकार K (Ni/Cr - Ni/Al) |
| थर्मोकपल का आकार |
0.5 मिमी |
0.5 मिमी |
| मानक तांबा ब्लॉक |
9 मिमी±0.01 मिमी, ड्रिलिंग से पहले वजन:10g±0.05g। |
5.5mm±0.01mm, वजनः76g±0.01g ड्रिलिंग से पहले। |
| तापमान बढ़ने का समय |
100°C±5°C से 700°C±3°C तक;
54s±2s (पूर्व निर्धारित)
|
100°C±5°C से 700°C±3°C तक;
44s±2s (पूर्व निर्धारित)
|
| गैस प्रवाह |
965±32ml/min |
105±10 मिलीलीटर/मिनट |
| गैस आपूर्ति |
मीथेन, न्यूनतम 98 प्रतिशत शुद्धता |
मीथेन, न्यूनतम 98 प्रतिशत शुद्धता |
| जल स्तंभ |
125m±5mm |
‹10 मिमी |
| परीक्षण का समय |
54±2s |
44±2s |
| लौ ऊंचाई सूचक |
40±1 मिमी |
20±1 मिमी |
| कक्ष की मात्रा |
>0.5m3, काला आंतरिक |
>0.5m3, काला आंतरिक |
| मानक के अनुरूप |
UL94,IEC60695-11-3,IEC60695-11-20 |
UL94,IEC60695-11-4,IEC60695-11-10 |
| उच्च शुद्धता वाले प्रोपेन गैस का उपयोग करके गैस जलाना |
तरलीकृत पेट्रोलियम गैस |

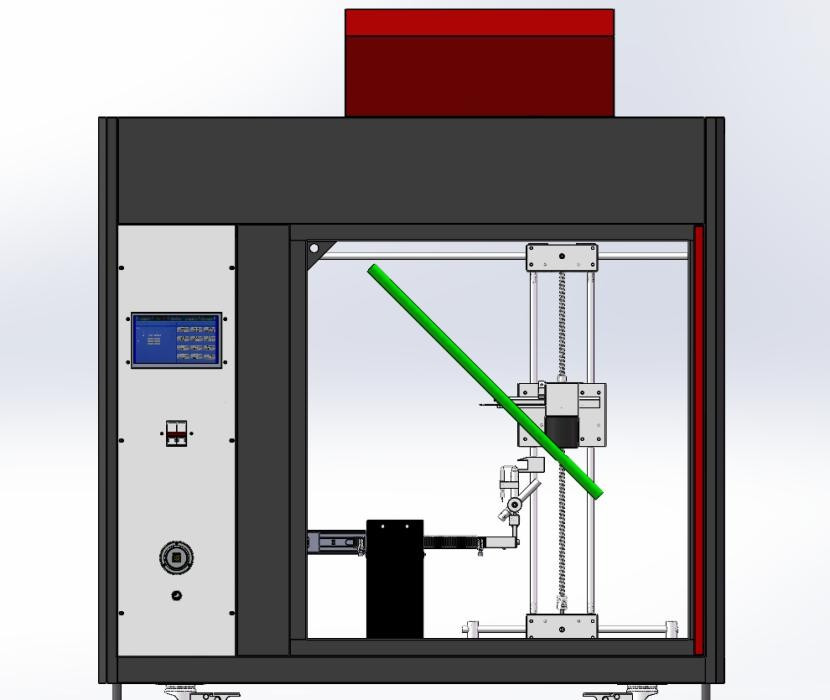

| परीक्षण किए गए तारों की लंबाई:600 मिमी (24 इंच) |
नमूना क्लैंपिंग कोण:45 डिग्री |
| बंसेन बर्नर 13 मिमी इनलेट छेद और 10 मिमी (3/8 इंच) नाममात्र व्यास है, स्प्रे आग पाइप बाहरी लौ व्यास 100 मिमी (4 इंच) है |
आंतरिक लौ 50 मिमी है, आंतरिक लौ का तापमान कम से कम 900 डिग्री सेल्सियस है |
| Bunsen बर्नर लौ नमूने के नीचे और नमूने की धुरी के लंबवत में रखा जाना चाहिए |
आंतरिक लौ रोल की नोक नमूना के मध्य बिंदु में होना चाहिए |
| स्वतः इग्निशन |
लौ नमूना जला जारी 15 सेकंड और स्वचालित रूप से बंद हो |
| 15 सेकंड के लिए जलने के बाद |
निरंतर जलने का समय होगा, जब तक निरंतर जलने कुचल बाहर और बंद बटन को बंद करने के लिए बंद करने के लिए जारी रखने के समय को पूरा |
|
बर्न गैस परीक्षक के साथ आपूर्ति नहीं की जाती है
|
यह ग्राहक द्वारा आपूर्ति की जानी चाहिए |
विशेषताएं
एकल केबल ऊर्ध्वाधर जलने का परीक्षण आकार बंसेन (बंसेन बर्नर) और विशिष्ट गैस स्रोत (बिंग वान) के आधार पर निर्धारित किया जाता है,एक निश्चित लौ ऊंचाई और नमूना आवेदन की ऊर्ध्वाधर स्थिति पर लौ कोण के कुछ आवेदन के अनुसार परीक्षण प्रज्वलन समय, आग लगने, दहन की अवधि और दहन की उसकी लंबाई का आकलन करने के लिए ज्वलनशील और आग का खतरा।
