उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Skyline
प्रमाणन: CE, Rosh, Calibration
मॉडल संख्या: SL-T33
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: प्लाईवुड केस
प्रसव के समय: 35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: प्रति माह 15 सेट
बुनियादी परीक्षण फ़्रेम: |
3x3x2m, 80x80mm Alu.सामग्री से बना हो |
एयर सिलेंडर लोड करें: |
Seating load: 200kg; बैठने का भार: 200 किग्रा; Back load:100kg; पिछला भार: 1 |
बल सेंसर: |
उच्च परिशुद्धता ब्रांड सेंसर 7 सेट |
नियंत्रण विधि: |
पीएलसी और एलसीडी टच स्क्रीन |
विरोध करना: |
0~999999 (समायोज्य) |
जबरदस्ती समायोजित करें: |
प्रदर्शित करने के लिए सेंसर के साथ सटीक दबाव वाल्व उपकरण |
हवा की आपूर्ति: |
7 किग्रा/सेमी^2 |
विद्युत आपूर्ति: |
1∮ AC 220V 50Hz 5A |
क्षमता: |
200 किग्रा (आयातित सेंसर) |
बुनियादी परीक्षण फ़्रेम: |
3x3x2m, 80x80mm Alu.सामग्री से बना हो |
एयर सिलेंडर लोड करें: |
Seating load: 200kg; बैठने का भार: 200 किग्रा; Back load:100kg; पिछला भार: 1 |
बल सेंसर: |
उच्च परिशुद्धता ब्रांड सेंसर 7 सेट |
नियंत्रण विधि: |
पीएलसी और एलसीडी टच स्क्रीन |
विरोध करना: |
0~999999 (समायोज्य) |
जबरदस्ती समायोजित करें: |
प्रदर्शित करने के लिए सेंसर के साथ सटीक दबाव वाल्व उपकरण |
हवा की आपूर्ति: |
7 किग्रा/सेमी^2 |
विद्युत आपूर्ति: |
1∮ AC 220V 50Hz 5A |
क्षमता: |
200 किग्रा (आयातित सेंसर) |

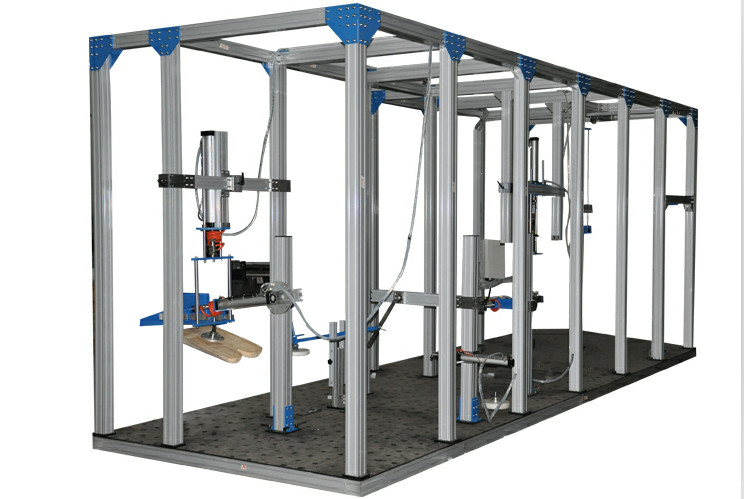

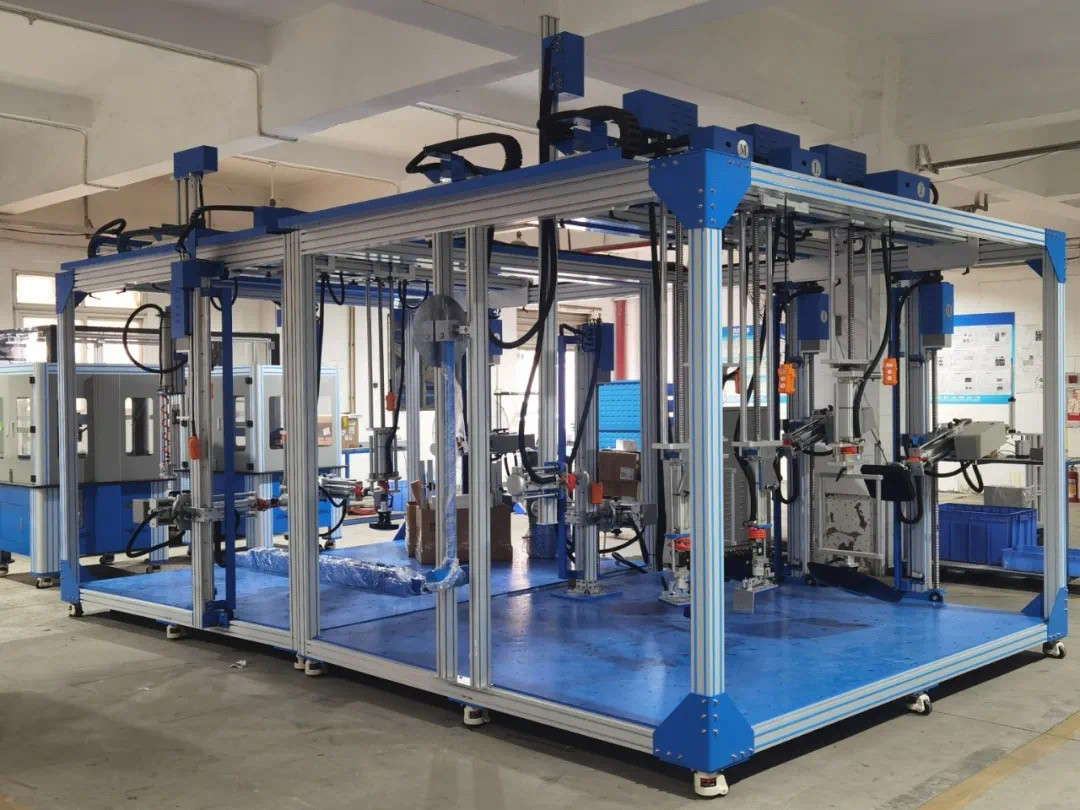

फर्नीचर सार्वभौमिक परीक्षण उपकरण/ टेबल परीक्षण उपकरण/ कुर्सी परीक्षण मशीन/ EN1730/ EN1728/ EN12520/ BIFMA X5.1
फर्नीचर यूनिवर्सल परीक्षक/ EN 1728/EN12520 कुर्सी परीक्षण मशीन/ बहुक्रियाशील परीक्षण मशीन/
उत्पाद का परिचय
इस मशीन का उपयोग मेज, डेस्क और अन्य फर्नीचर के स्थैतिक भार परीक्षण और स्थायित्व परीक्षण के लिए किया जाता है। प्रत्येक वायवीय उपकरण एक साथ या स्वतंत्र रूप से काम कर सकते हैं,और विभिन्न परीक्षण आवश्यकताओं को पूरा करने के लिए भी समायोजित किया जा सकता है
परीक्षण मानक
एन 1728, एन 12520
तकनीकी मापदंड
| बुनियादी परीक्षण ढांचा | 3x3x2 मीटर, 80x80 मिमी एल्यूमीनियम सामग्री से बना हो |
| लोड हवा सिलेंडर | बैठने का भारः 200 किलोग्राम; पीठ का भारः 100 किलोग्राम; बांहः 100 किलोग्राम; पैरः 100 किलोग्राम |
| बल सेंसर | उच्च परिशुद्धता ब्रांड सेंसर 7 सेट |
| नियंत्रण विधि | पीएलसी और एलसीडी टच स्क्रीन |
| काउंटर | 0~999999 (समायोज्य) |
| बल समायोजन | प्रदर्शन के लिए सेंसर के साथ सटीक दबाव वाल्व उपकरण |
| वायु आपूर्ति | 7kgf/cm^2 |
| विद्युत आपूर्ति | 1 ¢ AC 220V 50Hz 5A |
मानक सहायक उपकरण:
| क्षमता | 200 किलोग्राम (आयातित सेंसर) |
| नियंत्रक और इंटरफ़ेस | प्रोग्रामेबल लॉजिक कंट्रोलर + टच स्क्रीन इंटरफ़ेस |
सहायक उपकरण | कुर्सी आर्मरेस्ट फिक्स्चर x 4 टुकड़े 2 स्थायित्व परीक्षण के लिए; 2 शक्ति परीक्षण के लिए |
सीट लोडिंग पैड x 1 टुकड़ा कुर्सी की सीट के स्थिर भार और स्थायित्व परीक्षण के लिए | |
छोटी सीट लोडिंग पैड x2 टुकड़े चेयर फ्रंट एज स्टेटिक लोड और स्थायित्व परीक्षण के लिए | |
बैक लोडिंग पैड x 1 टुकड़ा चेयर बैक स्टेटिक लोड और स्थायित्व परीक्षण के लिए | |
पैर लोडिंग पैड x 1 टुकड़ा संतुलन भार के लिए क्षैतिज सिलेंडर के लिए | |
इम्पैक्टरx1 टुकड़ा कुर्सी सीट के प्रभाव परीक्षण के लिए | |
मानक फोम x 1 टुकड़ा कुर्सी सीट के प्रभाव परीक्षण के लिए | |
प्रभाव हथौड़ा x 1 टुकड़ा कुर्सी पीठ और बांह के प्रभाव परीक्षण के लिए; | |
| वायु दबाव | 7 बार |
1सभी भार, चक्र दर, गति को नियंत्रक द्वारा समायोजित किया जा सकता है। 2. परीक्षण के परिणाम वर्ड द्वारा आउटपुट किए जा सकते हैं. 3वर्टिकल और हॉरिजॉन्टल स्टेटिक परीक्षण करने के लिए एक्ट्यूएटर को समायोजित करना आसान है। | |
विशेषताएं:
1. एल्यूमीनियम मिश्र धातु प्रोफाइल फ्रेम संरचना. सभी लोडिंग घटकों को इष्टतम लोडिंग स्थिति के लिए फ्रेम एल्यूमीनियम प्रोफाइल के साथ स्थानांतरित और तय किया जा सकता है.
2लोडिंग बल के सभी सिलेंडर भाग लोडिंग पैड को घूर्णन लोडिंग से बचाने के लिए शाफ्ट कोर हेक्सागोनल गैर घूर्णन सिलेंडर को अपनाते हैं।
3ऊर्ध्वाधर सिलेंडर संयोजन एक "आधार" पर लगाया जाता है जो क्षैतिज रूप से स्वतंत्र रूप से स्लाइड करता है और स्वचालित रूप से शिफ्ट होता है और पार्श्व बल के अधीन होने पर ऊर्ध्वाधर रहता है।
4. आसान संचालन, एक व्यक्ति किसी भी उपकरण सहायता के बिना, जल्दी से नमूना clamping पूरा कर सकते हैं।
सभी चैनलों को स्वतंत्र या संयुक्त क्रिया मोड में सेट किया जा सकता है, और सभी चैनलों को स्वतंत्र टच स्विच के साथ सेट किया जाता है।
परीक्षण आइटम के लिए अध्यक्ष सीट, बैक, ARM के साथ शक्ति और स्थायित्व SETS रिफर्स TO एन बीएस एन 1728 & EN12520
| नहीं। | नाम | चित्र |

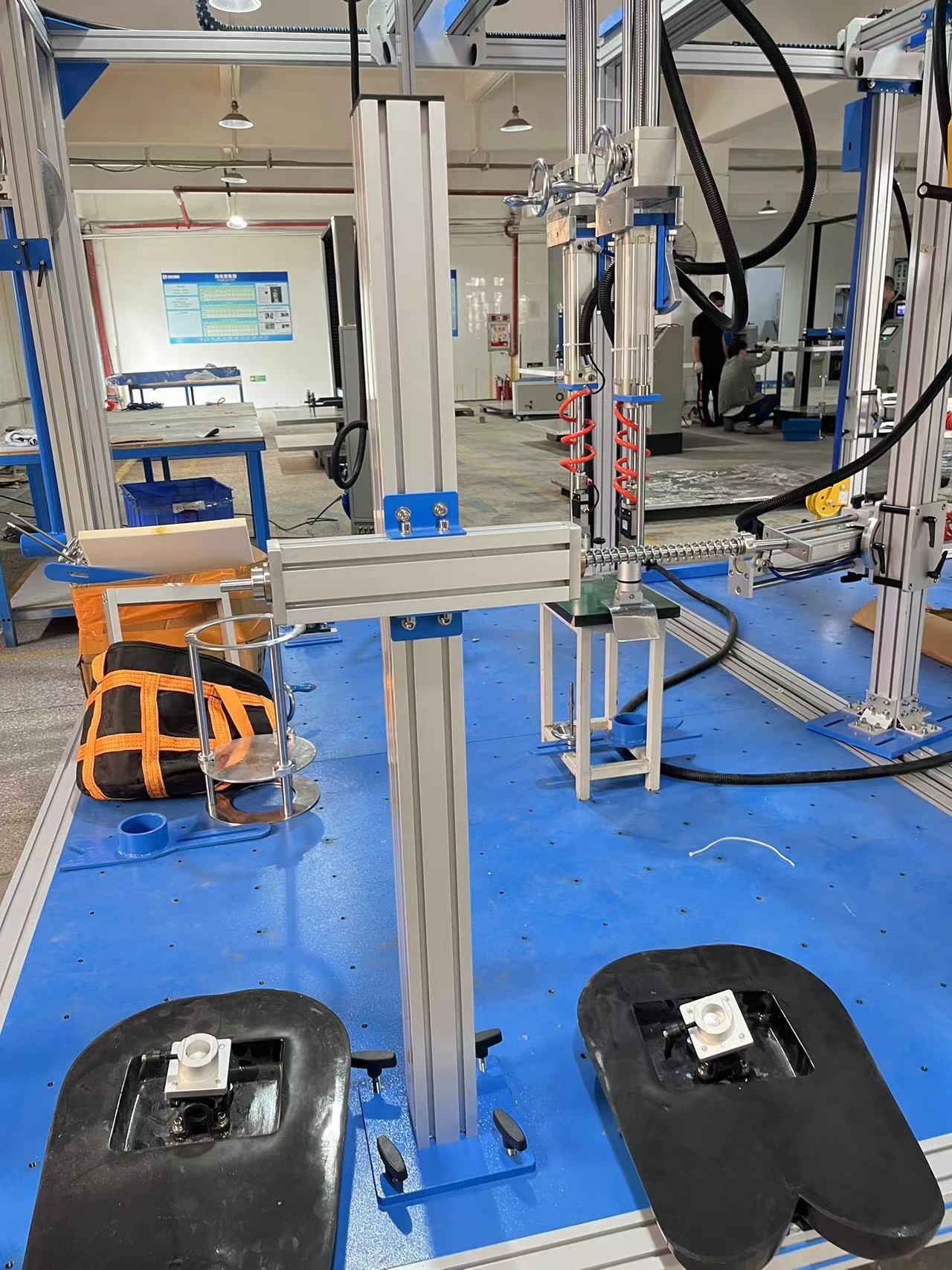

| 1 | सीट की सतह लोडिंग ब्लॉक |
|
| 2 | सीट पीठ लोडिंग पैड (वर्ग) | |
| 3 | छोटी सीट की सतह लोडिंग पैड (200MM) | |
| 4 | सार्वभौमिक लोडिंग पैड | |
| 5 | आर्मस्ट्रेट परीक्षण उपकरण |
|
| 6 | ऊंचाई के लिए ब्लॉक |
|
| 7 | धक्का ब्लॉक |
|

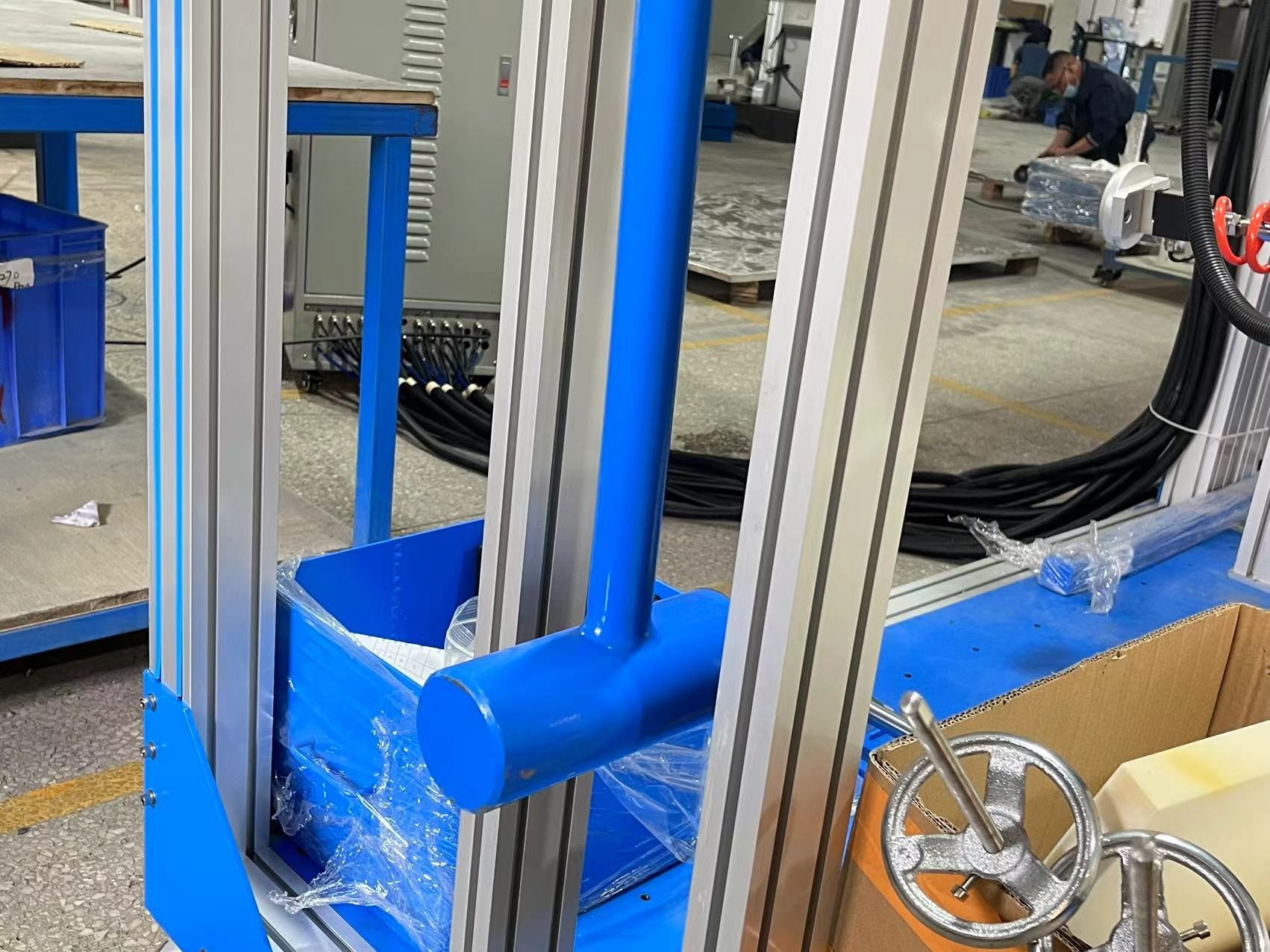

| 8 | धक्का मारने वाला हथौड़ा | |
| 9 | 350x350x25 मिमी टेस्ट फोम |
|
| 10 | सीएमडी लोडिंग बिंदु टेम्पलेट |
|
परीक्षण चित्र के लिए ARM शक्ति & स्थायित्व परीक्षण
परीक्षण चित्र के लिए ARM & वापस प्रभाव परीक्षण
परीक्षण चित्र के लिए सीईटी प्रभाव परीक्षण
