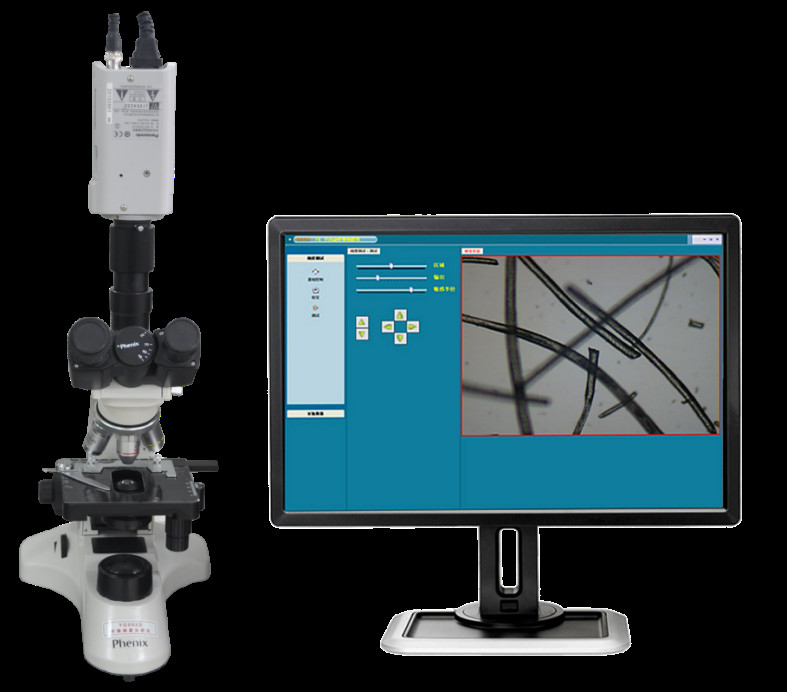

फाइबर विश्लेषण के लिए माइक्रोस्कोप उपकरण AC220V / 50Hz / 300W

एफ के लिए माइक्रोस्कोपiब विश्लेषण Eक्विपमेंट

साधनआवेदन:

इसका उपयोग फाइबर की बारीकता और मिश्रित फाइबर की सामग्री को मापने के लिए किया जाता है। और खोखले फाइबर और प्रोफाइल फाइबर के क्रॉस-सेक्शन के आकार को देखा जा सकता है।फाइबरों की अनुदैर्ध्य और क्रॉस सेक्शन माइक्रोस्कोपिक छवियां डिजिटल कैमरों द्वारा एकत्र की जाती हैंसॉफ्टवेयर इंटेलिजेंस की सहायता से फाइबर के अनुदैर्ध्य व्यास डेटा परीक्षण को जल्दी से महसूस किया जा सकता है और फाइबर प्रकार लेबलिंग, सांख्यिकीय विश्लेषण, एक्सेल आउटपुट,इलेक्ट्रॉनिक रिपोर्ट, आदि प्रदान किए जाते हैं।

एसटंडार:

1कपास और लिनन सामग्री का माप कपड़ा उद्योग मानक FZ/T30003- 2000 कपास और लिनन मिश्रित उत्पादों के मात्रात्मक विश्लेषण विधि सूक्ष्म प्रक्षेपण विधि के अनुरूप है।

2यह वस्तु निरीक्षण मानक एसएन/टी0756-1999 मात्रात्मक विश्लेषण पद्धति और आयात और निर्यात रमी/कपास मिश्रित उत्पादों के सूक्ष्म प्रक्षेपण पद्धति के अनुरूप है।

3. FZ / T 01057.3-2007 कपड़ा फाइबर पहचान परीक्षण विधि भाग 3: माइक्रोस्कोप विधि

4एएटीसीसी 20-2011 फाइबर गुणात्मक विश्लेषण

5फाइबर व्यास माप राष्ट्रीय मानक जीबी / टी 10685-1989 ऊन फाइबर व्यास परीक्षण विधि प्रोजेक्शन माइक्रोस्कोप विधि के अनुरूप है।

6सामग्री माप विशेष पशु फाइबर और ऊन मिश्रण की सामग्री के राष्ट्रीय मानक GB/T 16988-1997 निर्धारण के अनुरूप है।

7. GB /T7690.5-2013 प्रबलित सामग्री के यार्न के लिए परीक्षण विधियाँ भाग 5: ग्लास फाइबर व्यास का निर्धारण

8. जीबी / टी 20732-2006 फाइबर व्यास ऑप्टिकल विश्लेषक

उपकरण की विशेषताएं:

1डिजिटल कैमरे के माध्यम से फाइबर की अनुदैर्ध्य सूक्ष्म छवि प्राप्त करने के लिए, सॉफ्टवेयर की बुद्धिमान सहायता के साथ,ऑपरेटर तेजी से और आसानी से फाइबर अनुदैर्ध्य व्यास परीक्षण के कार्यों का एहसास कर सकते हैं, फाइबर प्रकार की पहचान, सांख्यिकीय रिपोर्ट उत्पन्न करना आदि।

2यह सटीक स्केल कैलिब्रेशन फ़ंक्शन प्रदान करता है और परिशुद्धता परीक्षण डेटा की सटीकता की पूरी गारंटी देता है।

3यह पेशेवर स्वचालित छवि विश्लेषण और फाइबर व्यास शीघ्र कार्य प्रदान करता है, जिससे फाइबर व्यास परीक्षण बेहद आसान हो जाता है।

4अनुदैर्ध्य परीक्षण में, उद्योग मानक रूपांतरण कार्य गैर-गोलाकार अनुभाग फाइबर के लिए प्रदान किया गया है।

5फाइबर परिशुद्धता परीक्षण परिणाम और श्रेणी वर्गीकरण डेटा स्वचालित रूप से पेशेवर डेटा रिपोर्ट में उत्पन्न या एक्सेल में निर्यात किया जा सकता है।

6यह पशु फाइबर, रासायनिक फाइबर, कपास और लिनन आदि के व्यास को तेजी से मापने की गति, सरल संचालन और कम मानव त्रुटि के साथ मापने के लिए उपयुक्त है।

7विशेष पशु फाइबर और रासायनिक फाइबर के मानक नमूनों का एक पुस्तकालय उपलब्ध कराना, ताकि प्रयोगशाला कर्मियों की तुलना को सुविधाजनक बनाया जा सके और पहचान की क्षमता में सुधार किया जा सके।

8विशेष माइक्रोस्कोप, उच्च रिज़ॉल्यूशन कैमरा, ब्रांड कंप्यूटर, छवि विश्लेषण और माप सॉफ्टवेयर और फाइबर मॉर्फोलॉजी मैप लाइब्रेरी से लैस।

तकनीकी संकेतक:

1कार्य मोडः मैनुअल माप; अर्ध स्वचालित माप; मुक्त माप; बहु बिंदु माप, आदि

2परीक्षण कार्यः फाइबर गुणात्मक विश्लेषण; फाइबर व्यास माप; फाइबर अनुभाग माप

3माप सीमाः 0 ∼ 200 μm

4माप सटीकताः 0.1 μm

5माइक्रोस्कोप पैरामीटर (घरेलू): मोटिक बी (0.5x इंटरफ़ेस, उद्देश्य लेंसः 4x, 10x, 20x)

6कैमरा पैरामीटर (इंटरफेस सहित)

6.1अधिकतम संकल्पः 2840 * 2160

6.2. काले फाइबर के प्रत्यक्ष अवलोकन को महसूस करने के लिए खरगोश का रंग हटाने के सामान

6.3इलेक्ट्रॉनिक शटर गतिः 0.02ms-15s

6.4सोनी चिप और यूएसबी 3।0

6.5लक्ष्य का आकार: 1 / 12, पिक्सेल आकारः 2.9 * 2.9,

6.6. अधिकतम 45 फ्रेम / सेकंड

7बिजली की आपूर्तिः AC220V / 50Hz / 300W

8सीमा आयामः 700x450x600 मिमी

9वजनः 20 किलोग्राम

विन्यास सूचीः

1. 1 मेजबान

2. 1 विशेष जैविक माइक्रोस्कोप (माइक्रोस्कोप के लिए विशेष कैमरा इंटरफ़ेस से लैस)

3. 1 पैनासोनिक कैमरा

4लेनोवो कंप्यूटर 1 सेट

5. पेशेवर छवि अधिग्रहण कार्ड 1 सेट

6. 1 समर्पित वीडियो केबल

7अंतर्राष्ट्रीय ऊन ब्यूरो मानक शीर्ष (1-8) 1 सेट

8सॉफ्टवेयर का एक सेट (छवि अधिग्रहण सॉफ्टवेयर, छवि प्रसंस्करण सॉफ्टवेयर, फाइबर विश्लेषण सॉफ्टवेयर, रिपोर्ट प्रिंटिंग आउटपुट सिस्टम) ।

9. 1 उत्पाद प्रमाणपत्र

10उत्पाद संचालन पुस्तिका (1 प्रति)

11. 1 उत्पाद एल्बम
