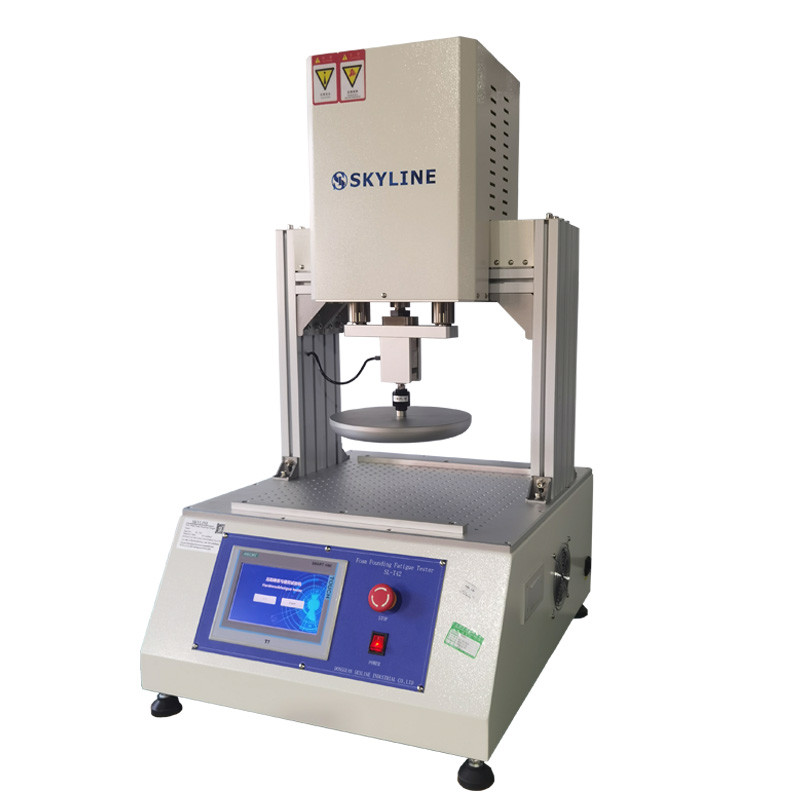

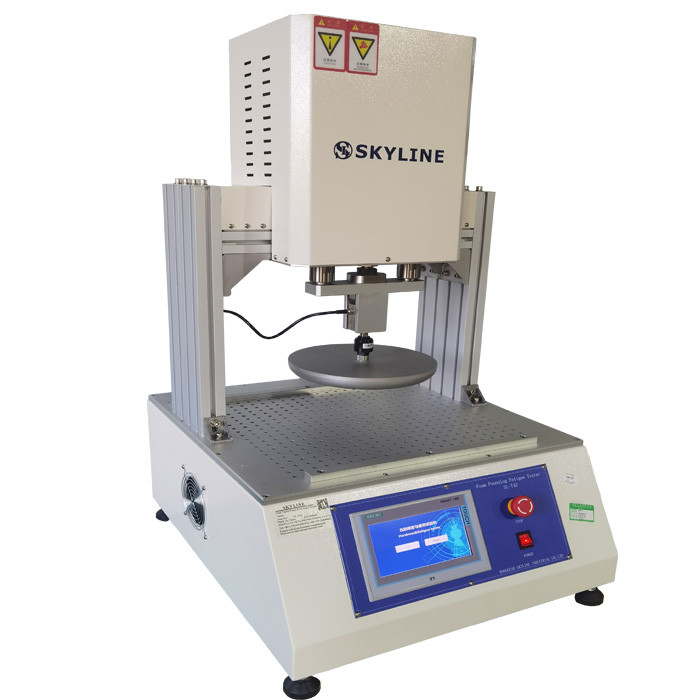

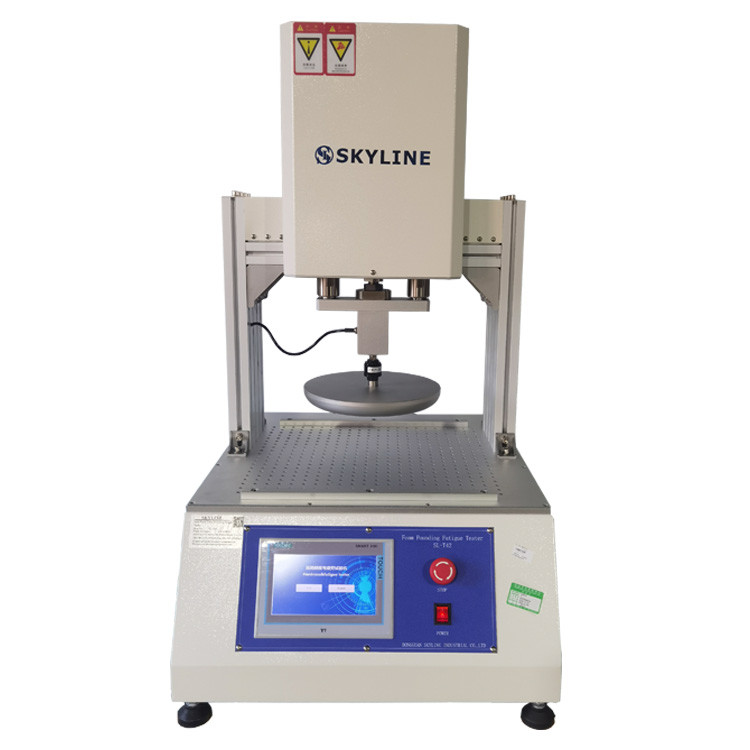

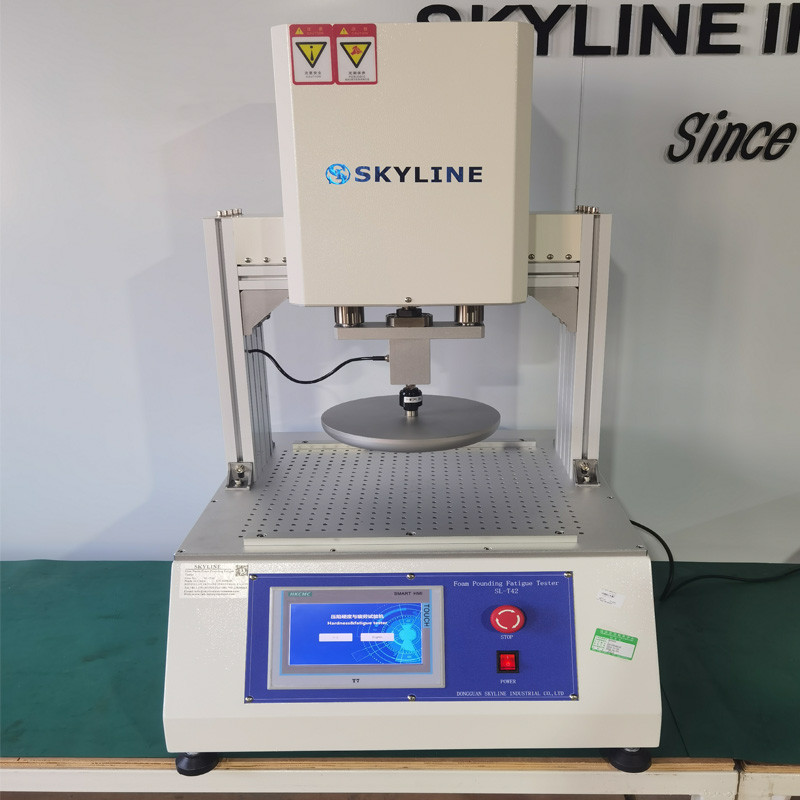

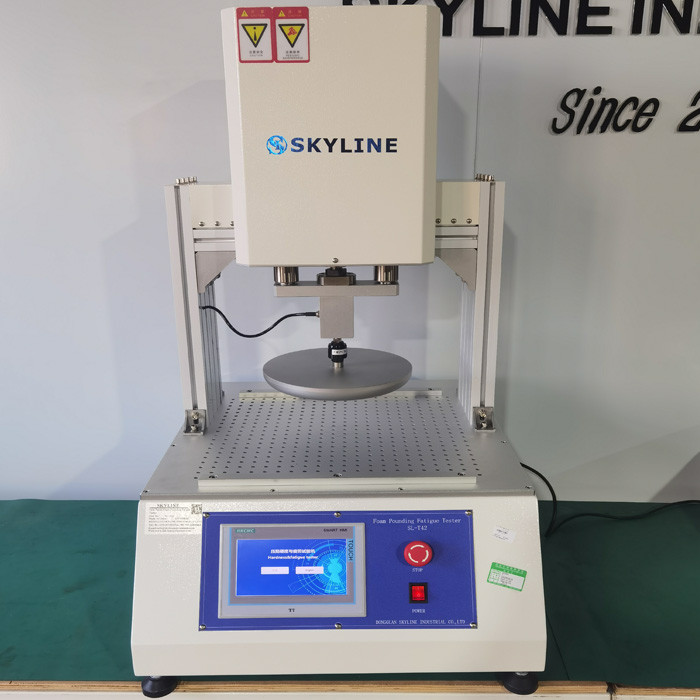

उपकरण का उद्देश्य
इस मशीन का उपयोग छिद्रयुक्त लोचदार सामग्री की ढलान कठोरता को मापने के लिए किया जाता है।और स्पंज की कठोरता, फोम और अन्य सामग्रियों को सटीक रूप से मापा जा सकता है। इसका उपयोग सीट फोम (जैसे पीठ के समर्थन, कुशन फोम, आदि) की निर्दिष्ट इंडेंटेशन कठोरता को मापने के लिए भी किया जा सकता है।) का उत्पादन किया गया है।, और सीट के प्रत्येक फोम सदस्य की इंडेंटेशन कठोरता को सटीक रूप से मापें।
सिद्धांत
स्पंज फोम संपीड़न तनाव परीक्षण में नमूना को ऊपरी और निचले प्लेटों के बीच रखा जाता है।और ऊपरी प्लेट एक निश्चित आकार के नमूने को एक निर्दिष्ट गति से A विधि (B विधि) द्वारा निर्दिष्ट खोखलेपन तक संपीड़ित करती है, C विधि) राष्ट्रीय मानक द्वारा आवश्यक है जब उस पर लोड सेल संसाधित और प्रदर्शित करने के लिए नियंत्रक के लिए वापस पाया दबाव फ़ीड,ताकि स्पंज जैसी सामग्रियों की इनडेंट हार्डनेस को मापा जा सके।, फोम और अन्य नमूने।
मानक
एएसटीएम डी 3574, आईएसओ 3385
विशेषताएं
1. स्वचालित रीसेटः कंप्यूटर परीक्षण शुरू करने के लिए आदेश प्राप्त करने के बाद, प्रणाली स्वचालित रूप से रीसेट हो जाएगा.
2. स्वचालित वापसीः नमूना टूटने के बाद, यह स्वचालित रूप से प्रारंभिक स्थिति में वापस आ जाएगा.
3स्वचालित शिफ्टिंगः भार के आकार के अनुसार, माप की सटीकता सुनिश्चित करने के लिए विभिन्न गियर स्विच किए जा सकते हैं।
4गति परिवर्तनः यह मशीन विभिन्न नमूनों के अनुसार परीक्षण गति को मनमाने ढंग से बदल सकती है।
5संकेत मूल्य का कैलिब्रेशन: प्रणाली बल मूल्य का सटीक कैलिब्रेशन महसूस कर सकती है।
6नियंत्रण विधिः परीक्षण शक्ति, परीक्षण गति, विस्थापन और तनाव जैसे परीक्षण विधियों का चयन परीक्षण आवश्यकताओं के अनुसार किया जा सकता है।
7एक मशीन के साथ कई कार्यः विभिन्न विनिर्देशों के सेंसर से लैस, यह कई कार्यों के साथ एक मशीन का एहसास कर सकता है।
8वक्र पारः परीक्षण पूरा होने के बाद, आप माउस का उपयोग करके परीक्षण वक्र के बिंदु-दर-बिंदु बल मूल्य और विरूपण डेटा को मनमाने ढंग से पता लगा सकते हैं और इसका विश्लेषण कर सकते हैं।
9प्रदर्शनः डेटा और वक्र परीक्षण प्रक्रिया का गतिशील प्रदर्शन।
10परिणाम: परीक्षण परिणामों तक पहुंच और डेटा वक्र का विश्लेषण किया जा सकता है।
11सीमाः कार्यक्रम नियंत्रण और यांत्रिक सीमा के साथ।
12. अधिभारः जब भार नामित मूल्य से अधिक हो जाता है तो स्वचालित रूप से बंद हो जाता है।
एसविनिर्देश
| नियंत्रण विधि |
टच स्क्रीन नियंत्रण |
| प्रेरण मोड |
सटीक भार सेल |
| क्षमता |
200 किलो |
| इकाई स्विच करना |
किलोग्राम, एन, पाउंड |
| ऊपरी प्लेट |
व्यास 200 मिमी, निचला फिले R1 मिमी |
| निचला प्लेटफार्म |
420×420 मिमी, हवा छेद व्यास 6 मिमी, 20 मिमी की दूरी |
| अधिकतम स्ट्रोक |
75 मिमी |
| परीक्षण गति |
100±20 मिमी/मिनट |
| विद्युत स्रोत |
सर्वो मोटर |
| ट्रांसमिशन मोड |
परिशुद्धता गेंद पेंच |
| विद्युत आपूर्ति |
एकल चरण, 220V, 50Hz/60Hz, 2.5A |
| वजन |
160 किलो |
