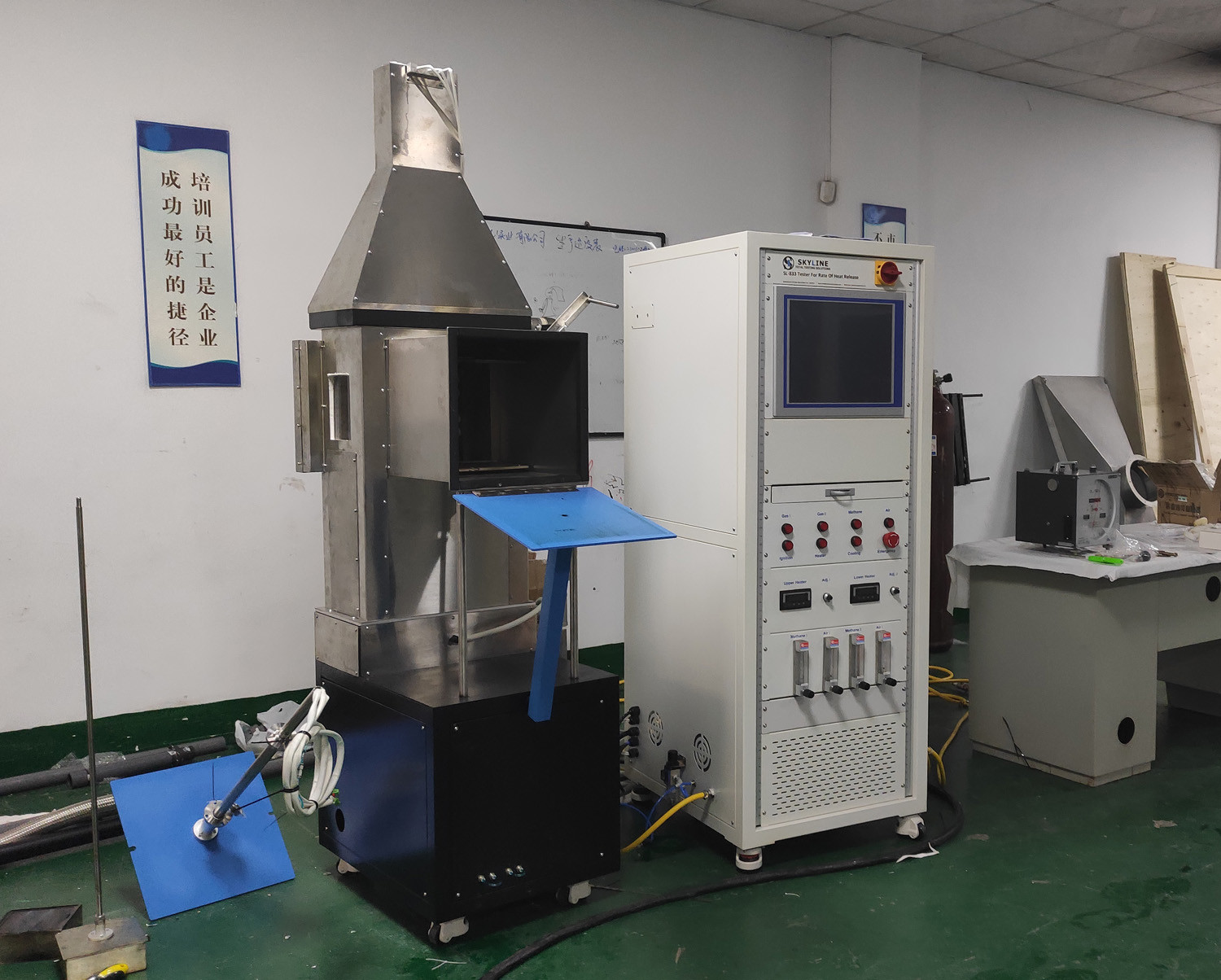

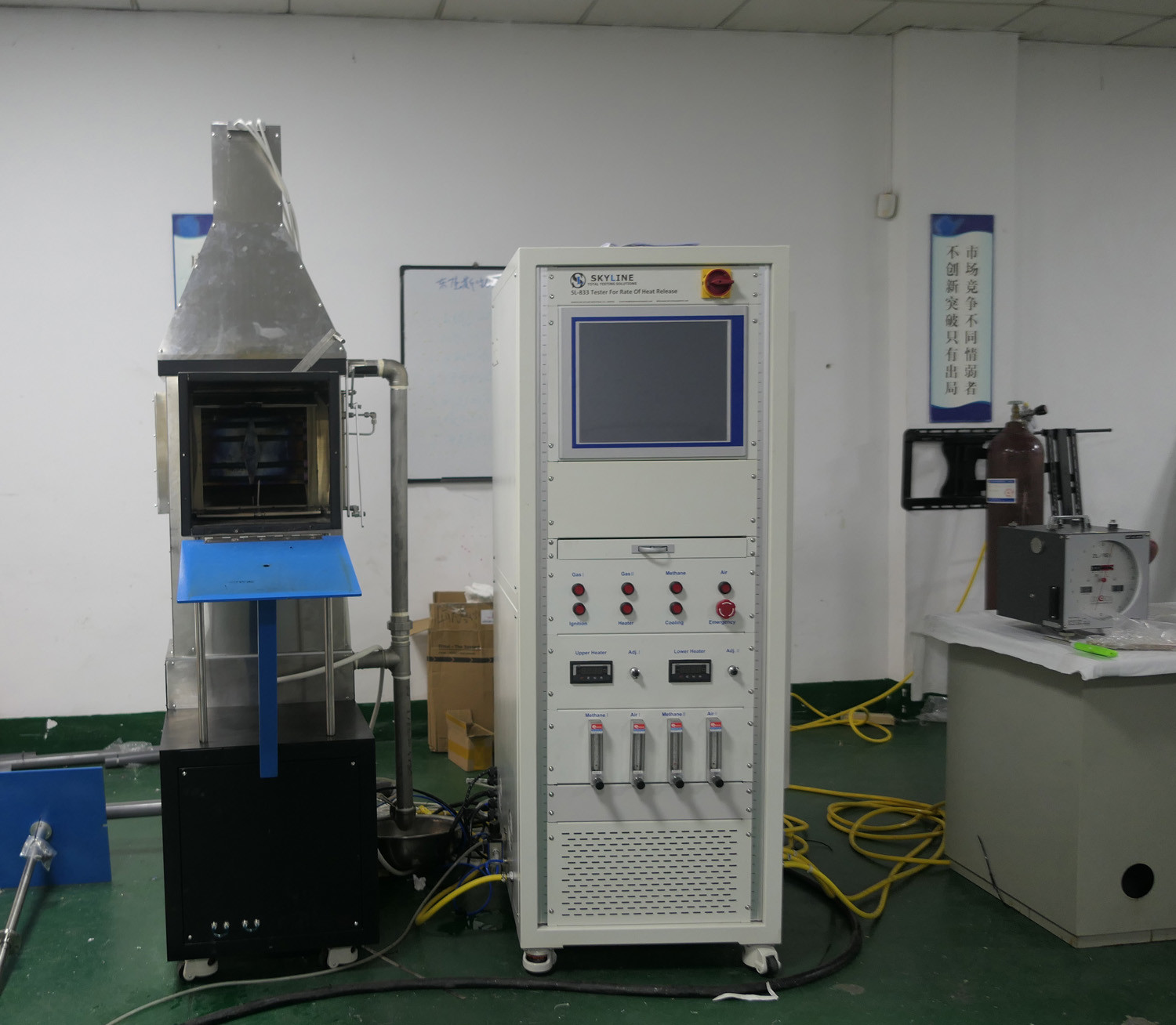

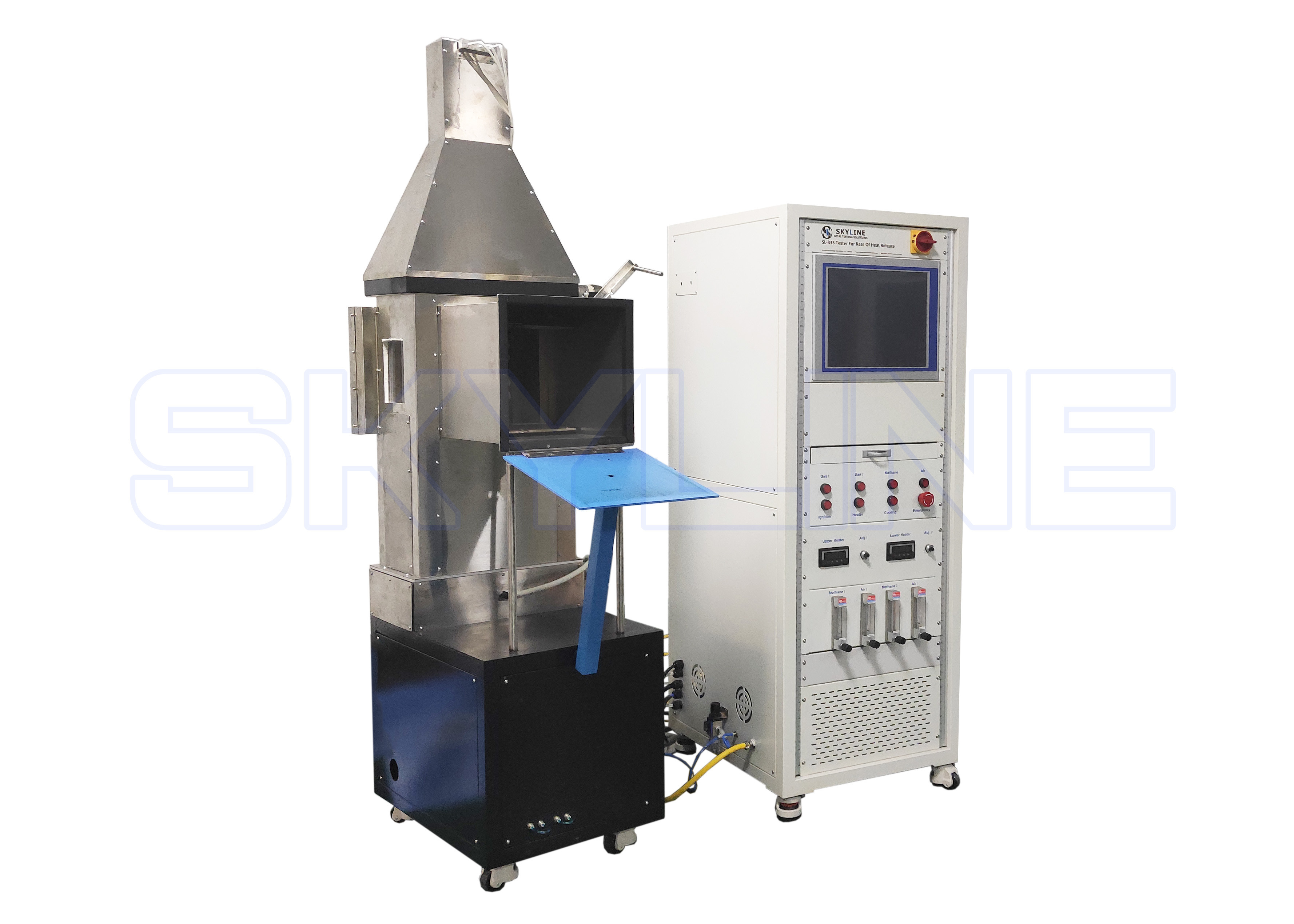

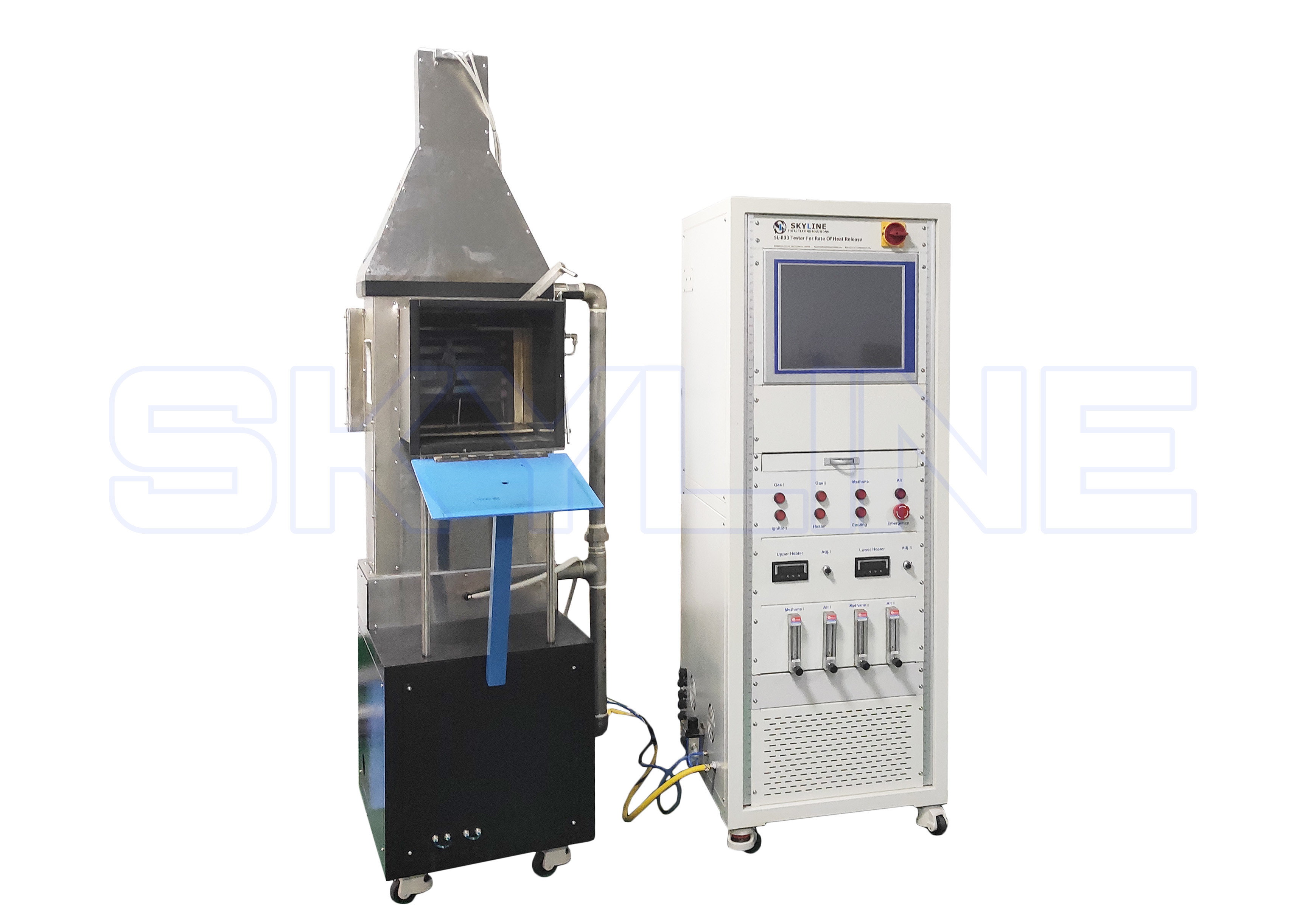

एआईटीएम 2.0006 विमानन सामग्री में गर्मी रिलीज दर ओएसयू परीक्षक

उत्पत्ति के प्लेस चीन
ब्रांड नाम SKYLINE
प्रमाणन CE
मॉडल संख्या एसएल833
न्यूनतम आदेश मात्रा 1 इकाई
मूल्य negotiated
पैकेजिंग विवरण प्लाईवुड केस
प्रसव के समय 30 कार्यदिवस
भुगतान शर्तें टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 1 यूनिट / महीना
उत्पाद का विवरण
हीट रिलीज़ के लिए दर का परीक्षक: विमानन सामग्री का परीक्षण मानक: एआईटीएम 2.0006, बीएसएस 7322
बिजली की आवश्यकताएँ: 220 वी, 35 एम्पीयर परिवेश का तापमान: 10 ℃ से 35 ℃
आयाम: 760 मिमी (डब्ल्यू) x 1850 मिमी x (एच) x 850 मिमी (डी) वजन: 218 किग्रा
प्रमुखता देना:

गर्मी रिलीज़ दर ओएसयू परीक्षक

,

विमानन सामग्री में ओएसयू परीक्षक
उत्पाद का वर्णन

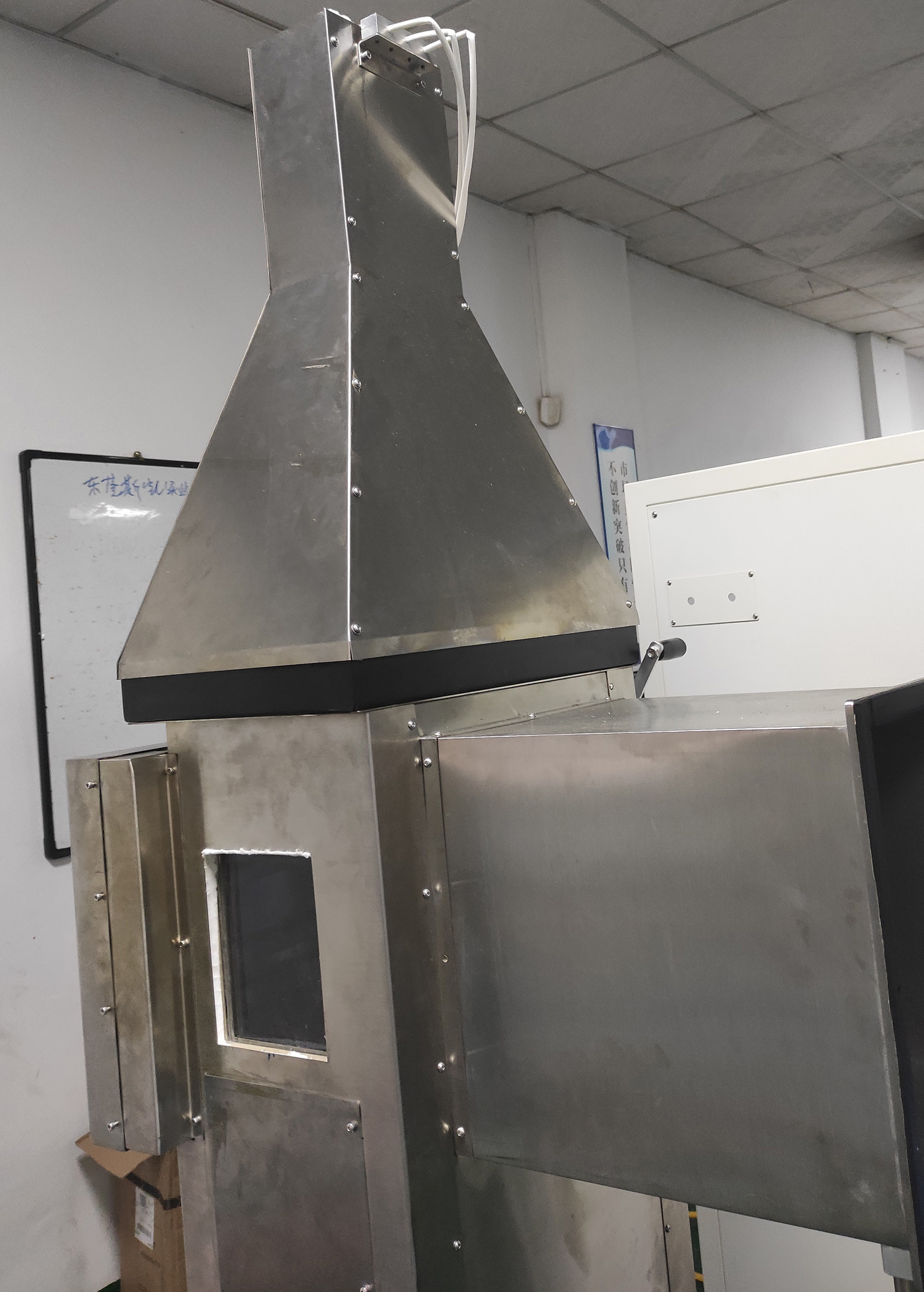

FAR भाग 25 परिशिष्ट F भाग IV ओएसयू हीट रिलीज़ दर परीक्षणr स्टेनलेस स्टील दहन परीक्षण कक्ष



ओएसयू हीट रिलीज़ दर परीक्षक.pdf

उत्पाद की जानकारी

संयुक्त राज्य अमेरिका के फेडरल एविएशन एडमिनिस्ट्रेशन के एफएए द्वारा अनुमोदित ओएसयू हीट रिलीज़ दर परीक्षक को मूल रूप से 1972 में ओहियो स्टेट यूनिवर्सिटी के स्मिथ द्वारा डिजाइन किया गया था,और बाद में हवाई जहाज सामग्री की गर्मी रिलीज दर का परीक्षण करने के लिए एक एफएए नामित दहन परीक्षण उपकरण बन गयापरीक्षण मानदंड FAR भाग 25 परिशिष्ट एफ भाग IV, एयरबस AITM 2 हैं।00. 06, बोइंग बीएसएस 7322



विनिर्देश

ए. मुख्य इकाई

1. ओएसयू मुख्य इकाई (1 सेट)

1) उपकरण आयाम:760mm (W) x 1850mm x (H) x 850mm (D)

2) परीक्षण कक्ष

- विकिरण ताप स्रोत और सुनिश्चित करें कि गर्मी प्रवाह घनत्व 35±0.5kW/m है2

- यह निर्धारित करेगा कि सामग्री FAR 25.853 आवश्यकताओं के अनुरूप है या नहीं

- चार सिलिकॉन कार्बाइड तत्व प्रकार एलएल 508 मिमी 16 मिमी नाममात्र प्रतिरोध 1.4 ओम के साथ जंग प्रतिरोधी स्टेनलेस स्टील आवास के साथ एक गर्मी स्रोत के रूप में

- स्टेनलेस स्टील से बना एक परावर्तक तत्वों के पीछे स्थित है

- तत्वों के सामने, स्टेनलेस स्टील से निर्मित एक ट्रिंक्टेड हीरा आकार का मुखौटा, यह 151 × 151 मिमी ऊर्ध्वाधर नमूना द्वारा कब्जा किए गए क्षेत्र पर समान गर्मी प्रवाह घनत्व प्रदान करता है

- ऊपरी पायलट और कैलिब्रेशन बर्नर की रोशनी के लिए स्टैंड असेंबली

- दोहरी वैश्विक शक्ति नियंत्रक गर्मी प्रवाह एकरूपता समायोजन के लिए आसान

- ऊपरी पायलट और निचले पायलट (स्पार्क इग्निशन के साथ) और कैलिब्रेशन मीथेन गैस बर्नर

- गर्मी रिलीज़ दर मापने के लिए थर्मोपाइल, चिमनी में पांच गर्म थर्मोकपल जंक्शन और हवा कक्ष में पांच ठंडे थर्मोकपल जंक्शन के साथ

3) नमूना धारक (1 सेट)

- दो नमूना धारक

- प्रत्येक नमूना धारक स्टेनलेस स्टील से निर्मित है

2. हवा वितरण प्रणाली ((1 सेट)

- हवा का तापमान 21-24 डिग्री सेल्सियस

- 0.043 मीटर की प्रवाह दर पर हवा3/सेकण्ड या उससे अधिक

- चौकोर किनारे वाली गोल प्लेट ओरिफिस 0.5±0.1 मिमी

- 38±1 मिमी के व्यास के एक गोल पाइप में स्थित

- पिरामिड सेक्शन के आधार पर वायु आपूर्ति जनरेटर में 48 समान रूप से अंतरिक्ष छेद होने चाहिए



B. सहायक उपकरण

1. नियंत्रण इकाई ((1 सेट)

- कैलिब्रेशन प्रवाह दर नियंत्रण

- निचला बर्नर इग्निशन

- कैलिब्रेशन हीट फ्लक्सः कैलिब्रेशन हीट फ्लक्समीटर दो पानी ठंडा गर्मी प्रवाह सेंसर केंद्र और प्रत्येक कोने में गर्मी प्रवाह घनत्व को मापने के लिए आपूर्ति कर रहे हैं

2. कंप्यूटर प्रणाली ((1 सेट)

- सीपीयूः पेंटियम 4 3.0Ghz या अधिक

- रैम: 512 एमबी या अधिक

- HDD: 80GB या उससे अधिक

- मॉनिटर: 17 ′′ एलसीडी या अधिक

- प्रिंटरः लेजर जेट

- सॉफ्टवेयरः विंडोज एक्सपी या उच्चतर

प्रदर्शन विशेषताएं

1उच्च तापमान कांच अवलोकन खिड़की के साथ स्टेनलेस स्टील दहन परीक्षण कक्ष;
2ताप विकिरण का स्रोत 4 ग्लोबार हीटिंग रॉड हैं, जो 35KW/M2 ताप विकिरण प्रवाह प्रदान कर सकते हैं।
3हीटिंग तापमान नियंत्रण के लिए दो स्वतंत्र पीआईडी तापमान नियंत्रकों का प्रयोग किया जाता है।
4. पूरी तरह से स्वचालित वायवीय नमूना प्रणोदन डिवाइस और परिरक्षण दरवाजा डिवाइस से लैस;
5. ऊपरी बर्नर और चलती निचली बर्नर से सुसज्जित;
6रोटर फ्लोमीटर का उपयोग ऊपरी और निचले बर्नरों की गैस प्रवाह दर को समायोजित करने के लिए किया जा सकता है।
7. चलती टी प्रकार के कैलिब्रेशन बर्नर डिवाइस और प्रवाह नियंत्रक से सुसज्जित;
8थर्मोपाइल के तापमान के कैलिब्रेशन के लिए द्रव्यमान प्रवाह नियंत्रक स्वचालित रूप से लगाया जाता है।
9जल-कूल्ड हीट फ्लोमीटर में अग्नि सतह के ताप विकिरण प्रवाह को मापने के लिए शीतलन मोड है।
10वायु तापमान नियंत्रण उपकरण परीक्षण कक्ष के लिए स्थिर तापमान और प्रवाह वायु प्रदान कर सकता है।
11ओरिफिस फ्लोमीटर का उपयोग परीक्षण बिन में प्रवेश करने वाले प्रवाह दबाव को मापने के लिए किया जाता है।
12डेटा अधिग्रहण प्रणाली और गर्मी रिलीज मानक परीक्षण सॉफ्टवेयर से सुसज्जित।

तकनीकी मापदंड

आकार 760mm (W) x 1850mm x (H) x 850mm (D)
वजन 218 किलो
विद्युत आवश्यकताएं 220 वी, 35 एम्पर्स
परिवेश का तापमान 10 से 35 °C
सहायक गैस निरंतर तापमान और निरंतर धारा गैस
दहन गैस मीथेन
मानक एआईटीएम 2.0006,बीएसएस 7322, एफएआर भाग 25 एपेडेक्स एफ भाग IV
आवेदन विमानन सामग्री



आवेदन



- वैमानिकता प्रमाणन - नागरिक विमान केबिन गैर धातु सामग्री के लिए एफएए अनुपालन परीक्षण

- FAR 25.853 अनुपालन सीट के कपड़े, दीवार के पैनल, छत के पैनल, स्टॉकिंग डिब्बे

- अग्नि-प्रदर्शन मूल्यांकन ️ इन्सुलेशन और ध्वनिक सामग्री

- एयरबस सप्लाई चेन एआईटीएम 2.0006 योग्यता परीक्षण

- बोइंग सप्लाई चेन BSS 7322 योग्यता परीक्षण

- अनुसंधान एवं विकास अनुप्रयोग ️ अग्नि प्रतिक्रिया मूल्यांकन और सामग्री विकास



अक्सर पूछे जाने वाले प्रश्न



प्रश्न 1: इस उपकरण का उपयोग किस लिए किया जाता है?

A1: यह 35 kW/m2 विकिरण गर्मी के संपर्क में आने पर विमान केबिन आंतरिक सामग्री की गर्मी रिलीज दर को मापता है। डेटा निर्धारित करता है कि क्या सामग्री एफएए 25 के तहत ज्वलनशीलता आवश्यकताओं को पूरा करती है.विमानन प्रमाणीकरण के लिए आवश्यक।



प्रश्न 2: यह किस मानक का अनुपालन करता है?

A2:एफएआर भाग 25 अनुलग्नक एफ भाग IV, एयरबस एआईटीएम 2.0006, बोइंग बीएसएस 7322, एएसटीएम ई 906, और एचबी 7399-2022। एक इकाई सभी प्रमुख विमानन विनिर्देशों को कवर करती है।



Q3: किस सामग्री का परीक्षण किया जा सकता है?

A3:सीट के कपड़े, दीवार और छत के पैनल, स्टोवेज डिब्बे, इन्सुलेशन सामग्री और ध्वनिक सामग्री सहित गैर धातु के केबिन घटक।



प्रश्न 4: यह किस प्रकार के माप को मापता है?

A4:पीक गर्मी रिलीज दर, पूर्ण एचआरआर वक्र, और 2 मिनट और 15 मिनट की कुल गर्मी रिलीज। वैकल्पिक माप में धुआं, द्रव्यमान हानि और विषाक्त गैसें (सीओ, सीओ 2, एनओएक्स, एचसीएन, आदि) शामिल हैं।



प्रश्न 5: यह कितना सटीक और दोहराया जा सकता है?

A5: ग्लोबार के साथ दोहरे PID नियंत्रक स्थिर 35 kW/m2 गर्मी प्रवाह प्रदान करते हैं। द्रव्यमान प्रवाह नियंत्रक और एकीकृत सॉफ्टवेयर के माध्यम से स्वचालित कैलिब्रेशन सुसंगत, दोहराए जाने योग्य परिणाम सुनिश्चित करता है।



प्रश्न 6: क्या इसका संचालन करना आसान है?

A6: हाँ ∙ वायवीय नमूना लोडिंग, स्वचालित सॉफ्टवेयर और ऑन-साइट प्रशिक्षण प्रदान किए जाते हैं। अधिकांश उपयोगकर्ता एक दिन के भीतर परिचालन में हैं।



Q7: बिक्री के बाद क्या समर्थन उपलब्ध है?

A7: आजीवन तकनीकी सहायता के साथ एक वर्ष का बिक्री के बाद का समर्थन। सेवाओं में उपकरण की स्थापना, कैलिब्रेशन, परीक्षण विधि विकास समर्थन और तकनीकी प्रशिक्षण शामिल हैं।





कंपनी प्रोफाइल.pdf

एआईटीएम 2.0006 विमानन सामग्री में गर्मी रिलीज दर ओएसयू परीक्षक

गर्मी के उत्सर्जन की दर क्या है?

हीट रिलीज़ रेट (एचआरआर) वह दर है जिस पर आग ऊर्जा जारी करती है - इसे शक्ति के रूप में भी जाना जाता है। एचआरआर को वाट (डब्ल्यू) में मापा जाता है,जो एक अंतर्राष्ट्रीय प्रणाली इकाई है जो एक जोल प्रति सेकंड के बराबर है.



क्षितिज रेखाएक कंपनी है जो परीक्षण उपकरण विकास और सेवा में विशेषज्ञता रखती है पेशेवर कंपनी है।

कंपनी के पास अनुभवी और कुशल तकनीकी प्रबंधकों का एक समूह है।
पेशेवर बिक्री के बाद सेवा कर्मियों, मजबूत तकनीकी बल, उन्नत प्रौद्योगिकी, उत्पाद विशेषज्ञता, एक कठोर परीक्षण प्रणाली है,उत्कृष्ट गुणवत्ता प्रबंधन और उत्तम पूर्व-बिक्री और बिक्री के बाद सेवा प्रणाली.
अपनी स्थापना के बाद से, कंपनी ने अपने उत्तम डिजाइन, गंभीर और व्यावहारिक कार्य भावना और अच्छी और विचारशील अनुवर्ती सेवा के साथ ग्राहकों की अच्छी प्रतिष्ठा हासिल की है।हम करेंगे, हमेशा की तरह, "अखंडता प्रबंधन", "गुणवत्ता पहले, सेवा उन्मुख" के सिद्धांत का पालन करते हैं, और सबसे अधिक पेशेवर और नए ग्राहकों को नवीनतम उत्पादों, उत्कृष्ट गुणवत्ता प्रदान करते हैं,उचित मूल्य और उत्तम सेवा नेटवर्कसबसे कुशल और आदर्श सेवा।
हमारे प्रमुख ग्राहक बीवी, आईटीएस, टीयूवी, एसजीएस, हैस्ब्रो और एसएएसओ हैं, इन ग्राहकों के लिए 100% परीक्षण उपकरण स्काईलाइन द्वारा आपूर्ति किए जाते हैं और हम इन प्रयोगशालाओं के लिए निरंतर आपूर्तिकर्ता हैं।चूंकि SKYLINE एक निर्माता है जो उन्नत प्रौद्योगिकी के साथ डिजाइन/विकास करता है और अनुभवी तकनीशियनों के साथ जो बिक्री के बाद उच्च गुणवत्ता सेवा प्रदान करेगा.
