BIFMA X5.1-2002 परीक्षण संख्या 9 102kg (225lb) कुर्सी घुमावदार परीक्षण मशीन

कुर्सी घुमावदार परीक्षण मशीन

आवेदन

यह परीक्षण घुमावदार सीट वाली सभी प्रकार की कुर्सियों पर लागू होता है।

परीक्षण का उद्देश्य: इस मशीन को एक कुर्सी की बार-बार घुमाव से होने वाले तनाव और पहनने के प्रतिरोध की क्षमता का आकलन करने के लिए डिज़ाइन किया गया है।

विनिर्देश
परीक्षण मानक के अनुसारः BIFMA X5.1-2002, परीक्षण संख्या 9
1आवेदनः यह परीक्षण घुमावदार सीट वाली सभी प्रकार की कुर्सियों पर लागू होता है।

परीक्षण का उद्देश्यः इस मशीन को एक कुर्सी की बार-बार घुमाव से होने वाले तनाव और पहनने के प्रतिरोध की क्षमता का आकलन करने के लिए डिज़ाइन किया गया है।

मशीन तंत्र

मानक
DIN 4551, EN 1728, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, बीएसआई/बीएस 5459, एन 581-2

संदर्भ डॉक्टर: बीआईएफएमए X5.1-2017 घुमावदार परीक्षण

कुर्सी परीक्षण चरण

• कुर्सी को एक प्लेटफार्म पर बांधा जाना चाहिए। सीट या प्लेटफॉर्म को घूर्णन से बांधा जाना चाहिए।
• यदि सीट समायोज्य है, तो इसे अधिकतम सीट स्थिति पर सेट करें। अन्य सभी समायोज्य सुविधाओं को सामान्य उपयोग की स्थिति पर सेट करें।
• सीट पर 122 किलोग्राम (270 पाउंड) का भार रखा जाना चाहिए, ताकि भार का गुरुत्वाकर्षण केंद्र घुमाव अक्ष की मध्य रेखा से 51 से 64 मिमी (2 से 2.5 इंच) आगे हो, जैसा कि चित्र 1 में दिखाया गया है।
• साइक्लिंग डिवाइस को निम्न में से कम से कम एक के लिए घुमाया जाना चाहिएः उपलब्ध घूर्णन सीमा या 360 डिग्री ± 10 डिग्री। यदि उपलब्ध घूर्णन सीमा 360 डिग्री से कम है,परीक्षण मशीन के घूर्णन को इस तरह से समायोजित किया जाना चाहिए कि घुमावदार तंत्र स्टॉप को छूता है लेकिन ओवरराइड नहीं करता है।घूर्णन या तो द्विदिशात्मक या एकदिशात्मक हो सकता है।
• 360 डिग्री घूमने वाली कुर्सियों के लिए, एक चक्र एक पूर्ण घूर्णन है। 360 डिग्री से कम घूमने वाली कुर्सियों के लिए, एक चक्र एक स्टॉप से दूसरे स्टॉप तक घूम रहा है।
• सीट या प्लेटफार्म को प्रति मिनट 5 से 15 घूर्णन की दर से 60,000 चक्रों के लिए घूमना चाहिए।
• यदि सीट की ऊंचाई समायोज्य है तो ऊंचाई को उसकी सबसे निचली स्थिति पर सेट करें।
• सभी कुर्सियों के लिए, कुल 120,000 चक्रों के लिए अतिरिक्त 60,000 चक्रों के लिए परीक्षण जारी रखें।

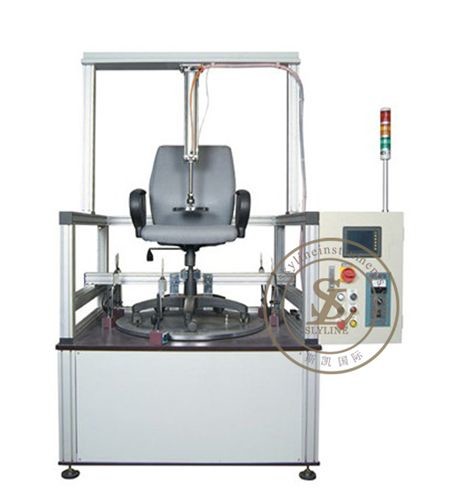

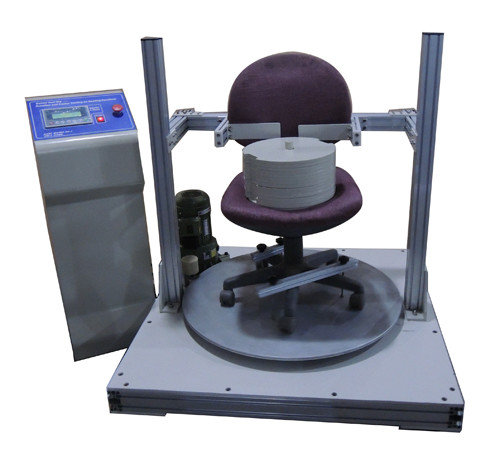

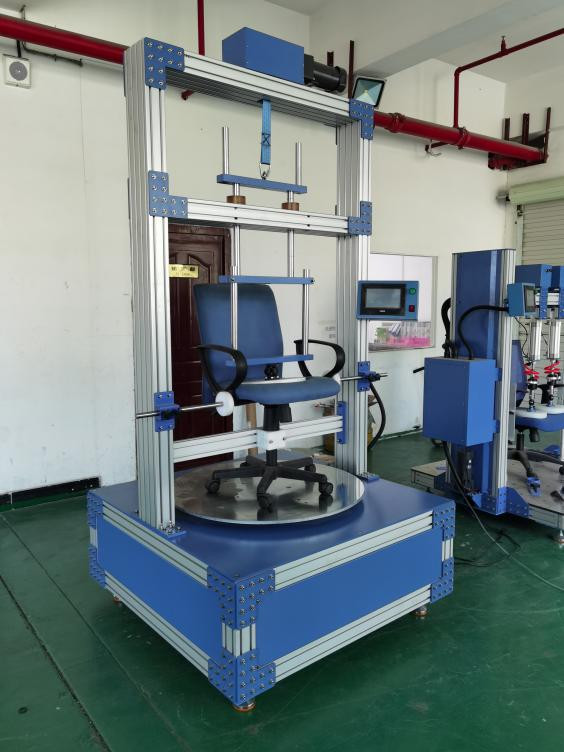

परीक्षण छविः
