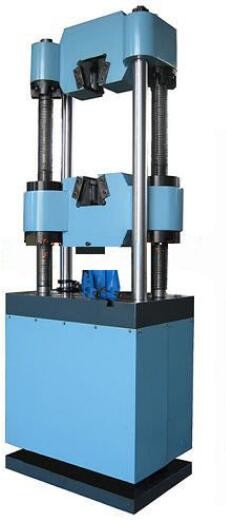

धातुओं के लिए 1000 केएन तन्य शक्ति परीक्षण मशीन इलेक्ट्रो हाइड्रोलिक सर्वो

तन्यता शक्ति परीक्षक इलेक्ट्रो-हाइड्रोलिक सर्वो 1000 KN तन्यता मशीन

आवेदन
यह मशीन विभिन्न धातुओं, गैर धातु और समग्र सामग्री यांत्रिकी प्रदर्शन परीक्षण और विश्लेषण हो सकता है, यह व्यापक रूप से एयरोस्पेस, पेट्रोकेमिकल, मशीनरी विनिर्माण में प्रयोग किया जाता है,ऑटोमोबाइल निर्माण, तार और केबल, कपड़ा फाइबर, प्लास्टिक, रबर, सिरेमिक निर्माण सामग्री, खाद्य, दवा पैकेजिंग, धातु सामग्री, निर्माण और अन्य उद्योग,साथ ही उच्च शिक्षा संस्थानों, वैज्ञानिक अनुसंधान संस्थानों, तकनीकी पर्यवेक्षण, गुणवत्ता निरीक्षण स्टेशन और अन्य विभागों.तन्यता मॉड्यूल, निर्बाध शक्ति, लोचदार मॉड्यूल आदि

सिद्धांत
शिमज्जू उत्पादन से प्रौद्योगिकी को होस्ट प्रकार के तेल सिलेंडर के नीचे पेश करके,आयात तेल पंप बिजली इकाई और सर्वो वाल्व, इलेक्ट्रो-हाइड्रोलिक सर्वो तेल स्रोतों और स्वतंत्र कम शोर clamping तेल स्रोत को कॉन्फ़िगर करेंएक कंप्यूटर के अंदर डिजिटल प्रोग्राम-नियंत्रित इंस्ट्रूमेंटेशन एम्पलीफायर, विशेषज्ञ प्रणाली की बुद्धिमान सेटिंग का एक नियंत्रण मॉडल, जो बंद लूप नियंत्रण के विभिन्न मोड को महसूस कर सकता है,पूर्ण धातु सामग्री, गैर धातु सामग्री तन्यता, संपीड़न, झुकने और कतरनी परीक्षण।डेटा प्रसंस्करण और नेटवर्क संचालन के परीक्षण के परिणामों के लिए आवश्यकताओं पर GB228 धातु सामग्री तन्यता परीक्षण के अनुसार कर सकते हैं.

विशेषता
1 स्वचालित नियंत्रण, माप, डेटा अधिग्रहण और प्रसंस्करण, ड्राइंग और प्रिंट परीक्षण वक्र (स्थानीय रूप से बड़ा या छोटा किया जा सकता है) और परीक्षण रिपोर्ट।स्वचालित कैलिब्रेशन, स्वचालित शून्य; 3, परीक्षण बल, विरूपण, विस्थापन और गति नियंत्रण, नियंत्रण त्रुटि + / - 1% के सेट मूल्य से बेहतर है; 4, स्टेपलेस गति विनियमन,गति को नियंत्रित करने के लिए और नियंत्रण के तरीके परीक्षण की प्रक्रिया में मनमाने ढंग से चिकनी संक्रमण हो सकता है और बनाए रखने के 5, डेटा भंडारण और वक्र ज़ूम में, परीक्षण की प्रक्रिया में मनमाना हो सकता है विभिन्न परीक्षण वक्र 6 दिखाता है, प्रक्रिया में कार्यक्रम स्वचालित रूप से चलाने के लिए, किसी भी समय मैनुअल नियंत्रण में कर सकते हैं,मैन्युअल रूप से नियंत्रण मोड को समायोजित करें और गति नियंत्रित करें7, परीक्षण बल अधिभार स्वचालित सुरक्षा समारोह, इसकी सुरक्षा रेंज मनमाने ढंग से सेट किया जा सकता है, जैसे कि अधिकतम परीक्षण बल के 5% या 10% पर सेट, आदि 8, कंप्यूटर नेटवर्क,प्रयोगशाला के बीच प्रबंधनीय हो सकता है.

लाभ
1. मेजबान तेल सिलेंडर संरचना, गुरुत्वाकर्षण के कम केंद्र को अपनाने, मशीन कॉम्पैक्ट संरचना और स्थिर है;
2. हाइड्रोलिक स्वचालित क्लैंपिंग, नमूना क्लैंपिंग, स्लिड करने के लिए आसान नहीं है, और श्रम तीव्रता को कम करता है को अपनाता है;
3. तेल दबाव सेंसर, उच्च परिशुद्धता, स्थिर प्रदर्शन;
4तेल पंप इकाइयों का इतालवी आयात, कम शोर, और तेल की स्थिरता पर कोई प्रभाव नहीं;
5. डबल सील संरचना के साथ हाइड्रोलिक सील, प्रभावी रूप से तेल रिसाव, तेल रिसाव को रोकने;
6. जबड़े की प्लेट सुरक्षा को कॉन्फ़िगर करें, प्रभावी रूप से जबड़े के स्प्लिंट को खरोंचने से रोकें।

तकनीकी मापदंड

• सबसे बड़ा परीक्षण बलः 300 kN / 500-600 kN / 1000 kN;
• परीक्षण बल प्रवर्धक गुणक क्षीणन मापः 1, 2, 5, 10, चार गियर।
• विरूपण माप बढ़ाव गुणक क्षीणनः 1, 2, 5, 10, चार गियर।
• खिंचाव जबड़े का सबसे बड़ा स्थानः 600 मिमी;
• एक सपाट नमूना क्लैंपिंग व्यासः 0-15 मिमी / 0 से 30 मिमी / 0 से 40 मिमी.
• परिपत्र नमूना क्लैंपिंग व्यास (मिमी): 10-13 - Φ Φ 32 / Φ Φ 40 / Φ 13 - Φ 60। कंधे पर गोल नमूना क्लैंपिंग व्यास (मिमी): 13 Φ Φ 18 / Φ 13 Φ 18 Φ 24 / Φ 13 Φ 18 Φ 24.
• धागा गोल नमूना विनिर्देशों के साथः M16 / M16 / m2-m24;
• संपीड़ित अंतरिक्ष दूरीः 0-450 - मिमी / 0-450 - मिमी / 0-500 - मिमी। मोटर शक्तिः 2 किलोवाट; मेजबान ऊंचाईः 2005 मिमी / 2005 मिमी / 2205 मिमी; वजनः 2500 किलोग्राम / 2500 किलोग्राम / 3500 किलोग्राम।

मानक विन्यास

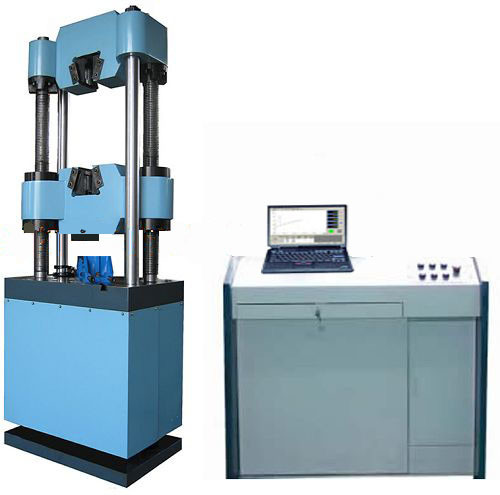

1. एक मेजबान
2- हाइड्रोलिक तेल स्रोत (जापान से आयातित उच्च दबाव तेल पंप);
3. कंपनी के पास अपना स्वयं का अंतर्निहित ज़ूम कंट्रोलर कार्ड है;
4. ब्रांड कंप्यूटर, प्रत्येक एक रंगीन ए 4 इंकजेट प्रिंटर;
5.एक उच्च परिशुद्धता तेल दबाव सेंसर;
6एक माइक्रो कंप्यूटर नियंत्रण और एक प्रसंस्करण सॉफ्टवेयर (टेंशन, संपीड़न, झुकने परीक्षण सॉफ्टवेयर);
78. इटली ने इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्व का आयात किया;
8. एक हाइड्रोलिक क्लैंपिंग तन्यता फिटिंग, b) एक झुकने लगाव, c) एक संपीड़न लगाव, d) एक साथ उपयोगकर्ता की आवश्यकताओं के अनुसार उत्पादन किया जा सकता है।

तन्यता शक्ति मशीन क्या है?
तन्यता परीक्षण मशीनें, जिन्हें तन्यता परीक्षण मशीन भी कहा जाता है, सार्वभौमिक परीक्षण मशीनें हैं जिन्हें विशेष रूप से नमूनों की तन्यता शक्ति का मूल्यांकन करने के लिए कॉन्फ़िगर किया गया है।हमारे तन्यता परीक्षक अंतिम तन्यता शक्ति जैसे विशेषताओं को मापेंगे, उत्पन्न शक्ति, लम्बाई और मॉड्यूलस।
