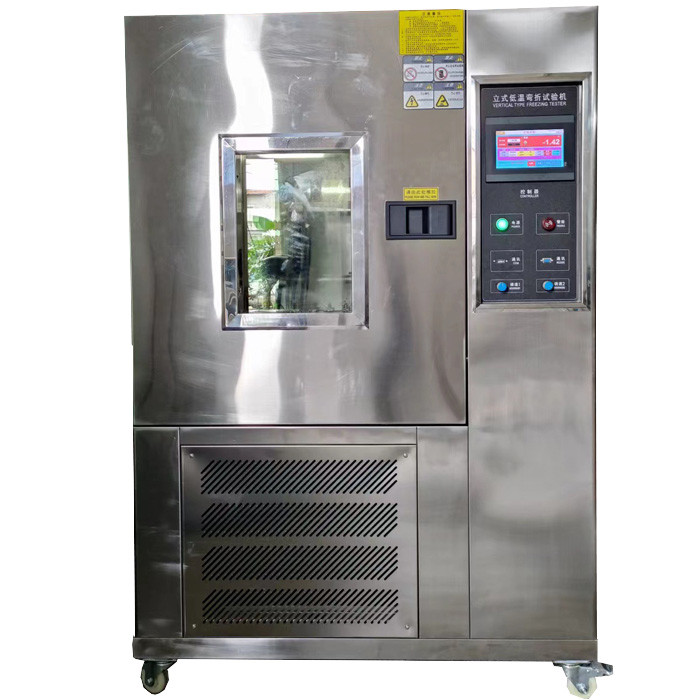

सत्रा टीएम92 फुटवियर जूते कम तापमान रॉस फ्लेक्सिंग/बेंडिंग परीक्षक
| न्यूनतम आदेश मात्रा: | 1 इकाई |
| कीमत: | Negoitable |
| मानक पैकेजिंग: | प्लाईवुड केस |
| वितरण अवधि: | 10 कार्यदिवस |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | 10 पीसी / माह |
satra tm92 चमड़े के फ्लेक्सिंग परीक्षक
,satra tm92 जूते झुकने परीक्षक
,रोस जूते झुकने परीक्षक
उत्पाद की जानकारी

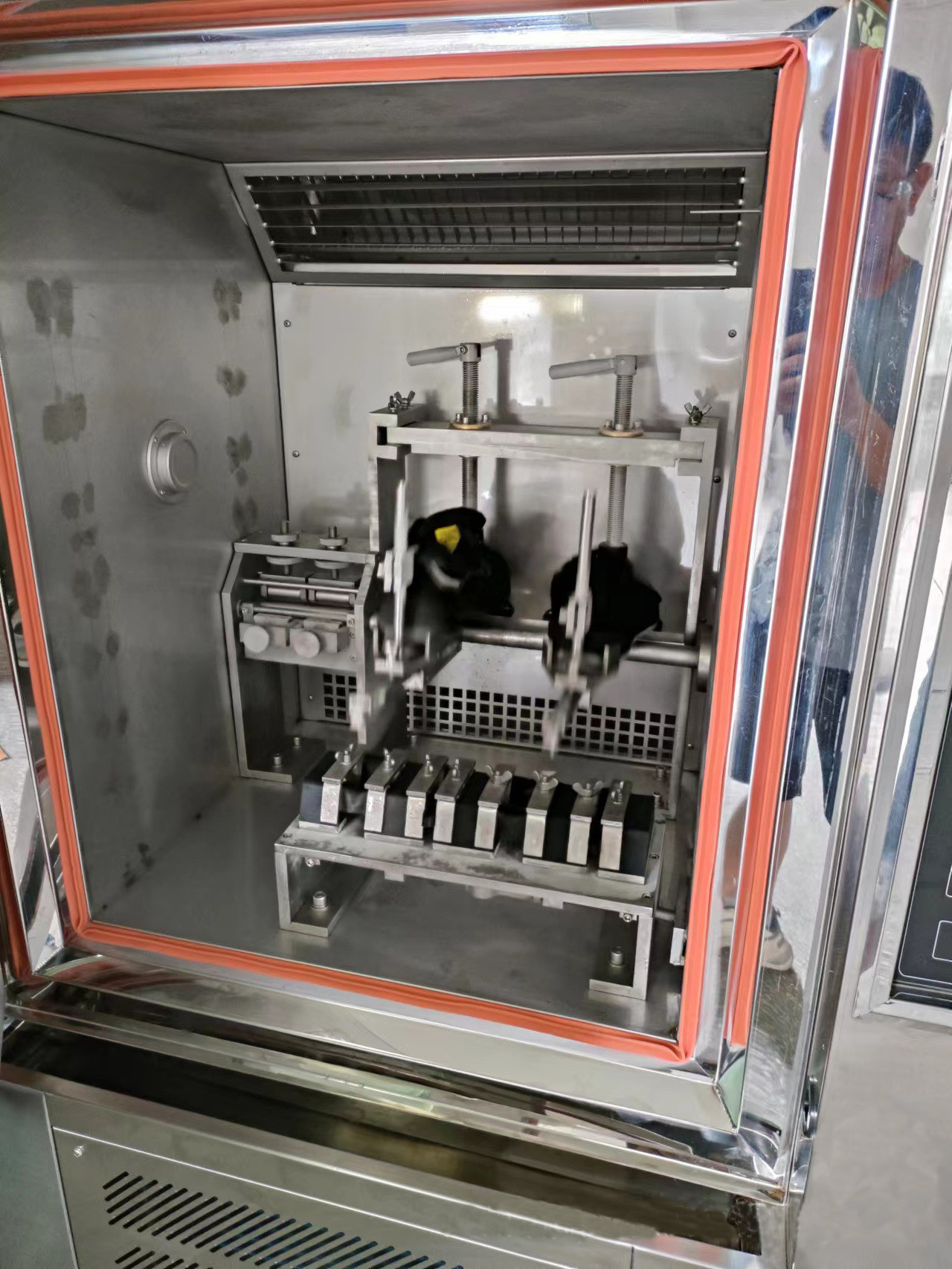

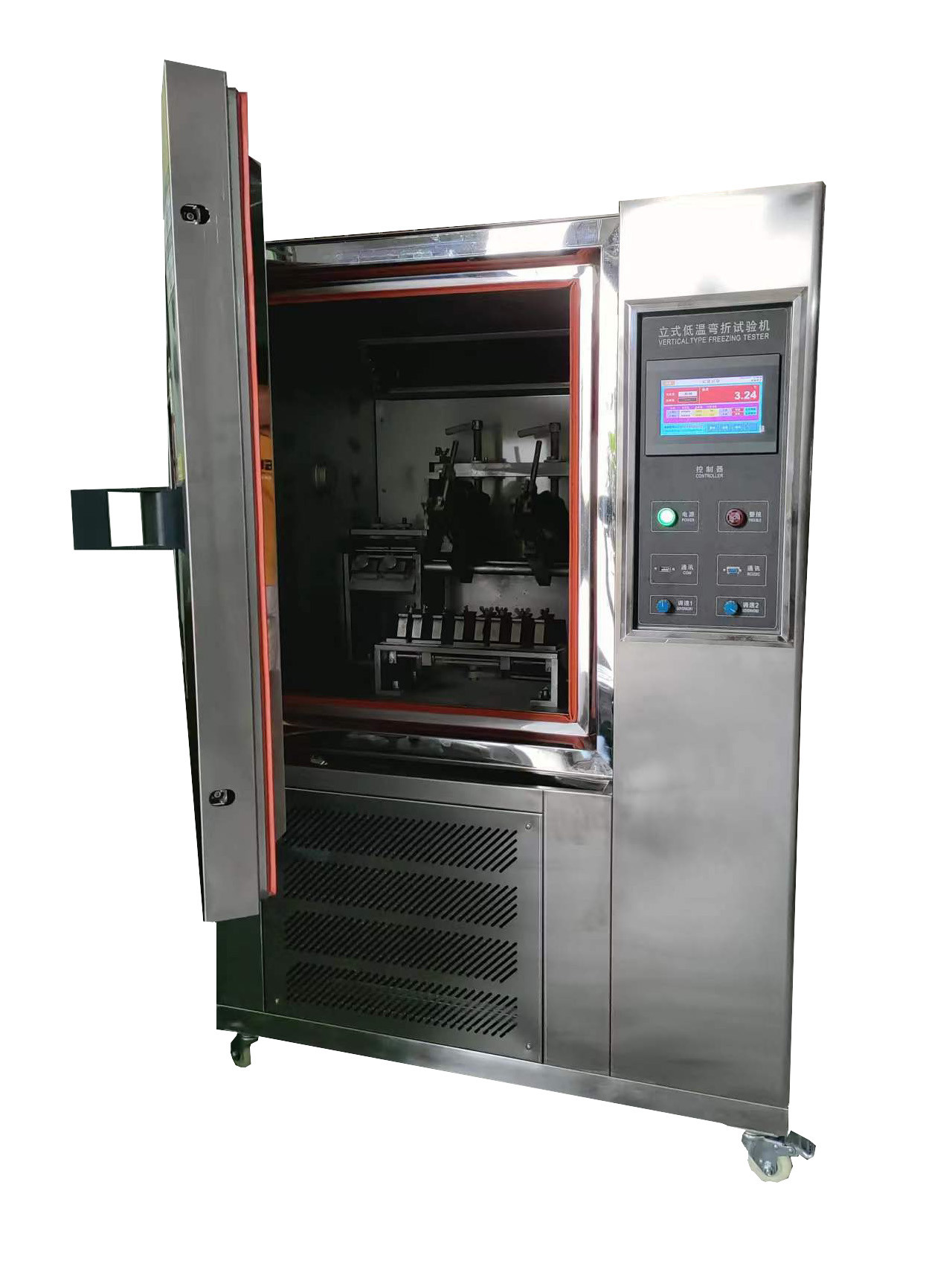

ऊर्ध्वाधर प्रकार के कम तापमान वाले झुकने वाले परीक्षक का प्रयोग यह परीक्षण करने के लिए किया जाता है कि क्या चमड़े, कपड़ा, रबर, जूते जैसी सामग्री कम तापमान पर झुकने का सामना कर सकती है।विभिन्न जुड़नार आंतरिक बॉक्स में स्थापित किया जा सकता है, और सभी उपकरण स्टेनलेस स्टील से बने हैं..
परीक्षण मानक
ASTM D 1790, D 1593, 1052, JIS K6545, EN ISO20344, HG/T24I I, HG/T287I, GB/T2099I, CNS 7705, QB/T2224, QB/T 1471, DIN 53351, SATRA TM92, SATRA TM 161
पैरामीटर
| टैंक के अंदर और बाहर की सामग्री | स्टेनलेस स्टील SUS304# |
| नियंत्रक | जापानी ओमरोन पीआईडी नियंत्रण |
| तापमान सीमा | (I) सामान्य तापमान ~ -50oC (वैकल्पिक) |
| वैकल्पिक आंतरिक बॉक्स क्रिया | झुकने के लिए प्रतिरोध के साथ तैयार जूते जोड़ें (हिल अप, हील अप, रॉस मोड़), मोड़ और मोड़ के लिए बाहरी तल प्रतिरोध, चमड़े के झुकने के प्रतिरोधी क्लैंप, (या आवश्यकताओं के अनुसार अनुकूलित) |
| सुरक्षा यंत्र | थर्मल सुरक्षा बंद, रिसाव बंद, अधिक तापमान संरक्षण, अधिभार संरक्षण और अन्य कार्य |
| तापमान नियंत्रण की सटीकता | ±0.3oC |
| वितरण की एकरूपता | ± 1oC |
| ठंडा करने की गति | सामान्य तापमान से -30oC तक लगभग 60 मिनट |
| रेफ्रिजरेंट | R404 पर्यावरण के अनुकूल शीतलक |
| कंप्रेसर | फ्रेंच ताइकांग |
| कंप्रेसर प्रारंभ में देरी | 5 मिनट |
| बिजली की खपत | 4-6 किलोवाट |
| इन्सुलेशन सामग्री | कठोर फोम और कांच के ऊन |
| काउंटर | एलसीडी, 0~9999, 9999 आठ अंक |
| खिड़की | 210×35×270 मिमी, दो वैक्यूम परतें |
| खिड़की का प्रकाश | पी1 प्रकाश, 5W |
| विद्युत आपूर्ति | एसी ~ 220 वी 50 हर्ट्ज |
| मोटर | गियर घटाने वाला मोटर |
| आंतरिक बॉक्स का आकार | 600×600×550 मिमी (आंतरिक बॉक्स का आकार स्थापित फिक्स्चर के प्रकार के अनुसार निर्धारित किया जाता है) |
| आकार (W*D*H) | 110×105×160 सेमी |
| वजन | लगभग 420kg |
परीक्षण सिद्धांत
ए. एकल पट्टी परीक्षण नमूना कम तापमान ROSS झुकने परीक्षक पर स्थापित किया जाता है, ताकि कटआउट सीधे घुमावदार शाफ्ट के केंद्र के ऊपर गिर जाता हैकम तापमानरोस fलेक्सिंगपरीक्षक, के माध्यम सेकम तापमानरोस fलेक्सिंगपरीक्षकपरीक्षण नमूने को शाफ्ट पर 90 डिग्री के मुक्त ज़िगज़ैग में चलाएं, एक निश्चित संख्या में परीक्षणों के बाद, परीक्षण नमूने के कटआउट की लंबाई को मापा जाता है,और कटआउट वृद्धि दर का आकार परीक्षण एकल ज़िगज़ैग प्रदर्शन के प्रतिरोध का मूल्यांकन करने के लिए प्रयोग किया जाता है.
B. तैयार जूते को तैयार जूते के फ्लेक्स रेसिस्टेंस टेस्टर पर स्थापित करें।और तैयार जूते के लचीले भाग को तैयार जूते लचीले प्रतिरोध परीक्षक के माध्यम से ड्राइव करें ताकि जूते के प्रकार और लचीले मशीन की निश्चित दर से मेल खाने वाले लचीले कोण पर बार-बार लचीला हो सके, और पूर्व निर्धारित समय तक पहुंचने के बाद या निर्दिष्ट संख्या में फ्लेक्स पूरा करने के बाद तैयार जूते के फ्लेक्स भाग की क्षति का निरीक्षण करें,क्षति के बिना झुकने की संख्या को पूरा करने के लिए या झुकने की निर्दिष्ट संख्या को पूरा करने के लिएतैयार जूते के झुकने वाले हिस्से में होने वाले नुकसान की गंभीरता का उपयोग तैयार जूते के झुकने के प्रतिरोध का आकलन करने के लिए किया जाता है।
C. परीक्षण नमूना VAMP फ्लेक्स परीक्षण मशीन पर लगाया जाता है और फ्लेक्स परीक्षण VAMP फ्लेक्स परीक्षण मशीन द्वारा एक निश्चित आवृत्ति पर किया जाता है।और परीक्षण नमूने की सतह पर परिवर्तनों का निरीक्षण किया जाता है ताकि परीक्षण सामग्री के फ्लेक्स प्रतिरोध का मूल्यांकन किया जा सके कि क्या सतह झुर्री और टूटी हुई है और इसकी गंभीरता.
A. तकनीकी मापदंडः
1. मानकों के अनुरूपः GB/T20991-2007, ASTM D1052, ISO 5423, SATRA TM60, आदि।
2झुकने का कोण: (90±2) o
3झुकने की गतिः (0 से 150) r/min समायोज्य, प्रदर्शन गति।
4एक ही समय में दो नमूनों का परीक्षण किया जा सकता है।
5झुकने वाली धुरी का व्यास: 10 मिमी।
B. तकनीकी मापदंडः
1मानक: SATRA-TM92 और अन्य मानक।
2झुकने का कोणः (0 से 90) ° समायोज्य, चिह्नित कोणः 30°, 45°, 60°। 3.
3. झुकने की गतिः (0 से 150) आर / मिनट समायोज्य, प्रदर्शन गति।
4अनुमत नमूना लंबाईः 150 से 400 मिमी। 5.
5. दो पूरे जूते एक ही समय में परीक्षण किए जा सकते हैं.
C. तकनीकी मापदंड:
1. मानकों के अनुरूपः GB/T20991, EN ISO20344, SATRA TM25, ISO-4643, आदि।
2खिंचाव स्ट्रोकः (19±1.5) मिमी
3झुकने की गतिः (0 से 300) r/min समायोज्य, प्रदर्शन गति।
4. नमूना का आकारः (64±1) x ((64±1) मिमी.
5परीक्षण के टुकड़ों की संख्याः एक ही समय में 8 नमूनों का परीक्षण किया जाता है।
