आईईसी 60247 इन्सुलेशन तेल डायलेक्ट्रिक हानि और प्रतिरोधता परीक्षक

परिचयइन्सुलेशन तेल डाइलेक्ट्रिक हानि और प्रतिरोधता परीक्षक

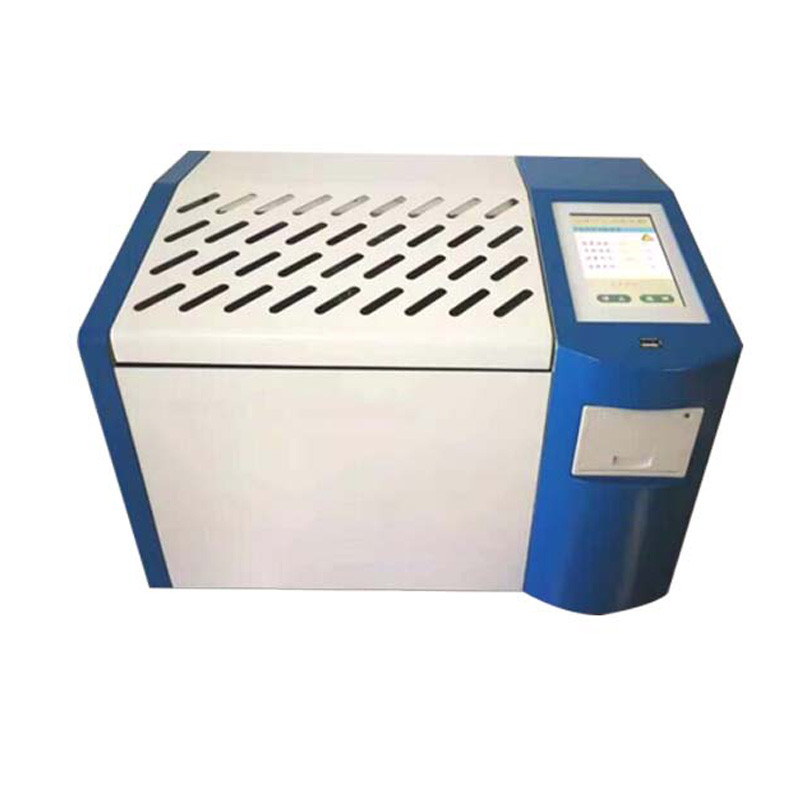

The automatic oil dielectric loss and volume resistivity tester conforms to GB/T5654 standard and is used to determine the dielectric loss factor and volume resistivity of insulating materials that are liquid at the test temperature.
इसका उपयोग परीक्षण तापमान पर तरल रूप में अछूता सामग्रियों के dielectric हानि कारक और आयतन प्रतिरोध को निर्धारित करने के लिए किया जाता है, जिसमें अछूता तरल पदार्थ जैसे ट्रांसफार्मर शामिल हैं,केबल और अन्य विद्युत उपकरण. व्यापक रूप से इस्तेमाल किया जा सकता है
विद्युत ऊर्जा, पेट्रोलियम, रासायनिक उद्योग, वस्तु निरीक्षण और वैज्ञानिक अनुसंधान और अन्य विभाग।

विशेषता

1, मध्यम आवृत्ति प्रेरण हीटिंग का उपयोग करके, तापमान (90 °C) को नियंत्रित करने के लिए कमरे के तापमान में हीटिंग
और स्थिर तापमान स्वचालित माप केवल 15 मिनट
2, एक ही समय में तेल dielectric हानि और आयतन प्रतिरोध को मापें या एक चुनें
3, बड़े स्क्रीन एलसीडी डिस्प्ले को अपनाएं, बस चीनी मेनू का पालन करें
संकेत, आदेश दर्ज करें, उपकरण स्वचालित रूप से काम कर सकते हैं
4, संचार समारोह के साथ, वास्तविक समय की निगरानी के लिए कंप्यूटर को कॉन्फ़िगर कर सकते हैं।
तेल के तापमान में परिवर्तन के साथ तेल डायलेक्ट्रिक हानि मूल्य का गतिशील अवलोकन और ग्राफ के रूप में चित्रित
5, माप परिणामों का स्वचालित प्रदर्शन और डेटा प्रिंटिंग और बचत
6, ओवर वोल्टेज, ओवर करंट, शॉर्ट सर्किट सुरक्षा और उच्च वोल्टेज के साथ
संकेत देता है, यह भी अलार्म संकेत समारोह है

तकनीकी मापदंड

वॉल्यूमेट्रिक प्रतिरोधता माप वोल्टेजः DC500V±10%
- वॉल्यूम प्रतिरोध सीमाः 2.5×10 6×2×10 13Ω.m
- सटीकताः ±10% से अधिक
- प्रतिरोध माप सीमाः 2M2TΩ
- विसर्जन माप सीमाः 0.00001 ¢ 1
- डायलेक्ट्रिक हानि मूल्य का संकल्पः 0.00001
- क्षमता माप सीमाः 10.0pF200.0pF
- क्षमता मूल्य का संकल्पः 0.01pF
- खाली कप क्षमताः 60±5pF
- विसर्जन मूल्य माप की सटीकता: ± (1% पढ़ने का मूल्य + 0.02%)
- क्षमता मूल्य माप की सटीकताः ± (1% रीडिंग मान + 1pF)
- कार्य शक्ति आपूर्तिः AC220V±10%, 50Hz
- माप और नियंत्रण तापमान सीमाः कमरे का तापमान ~ 119.9 °C
- माप और नियंत्रण तापमान स्थिरताः ± 0.5
- सापेक्ष आर्द्रताः ≤85%
- विसर्जन माप वोल्टेजः 1.5kV, 2.0kV, 2.5kV (पारंपरिक)
(2.0kV) (सकारात्मक कनेक्शन) - परिवेश का तापमानः -5°C50°C
- आयामः 480mm × 400mm × 420mm
- वजनः 25.7 किलोग्राम
