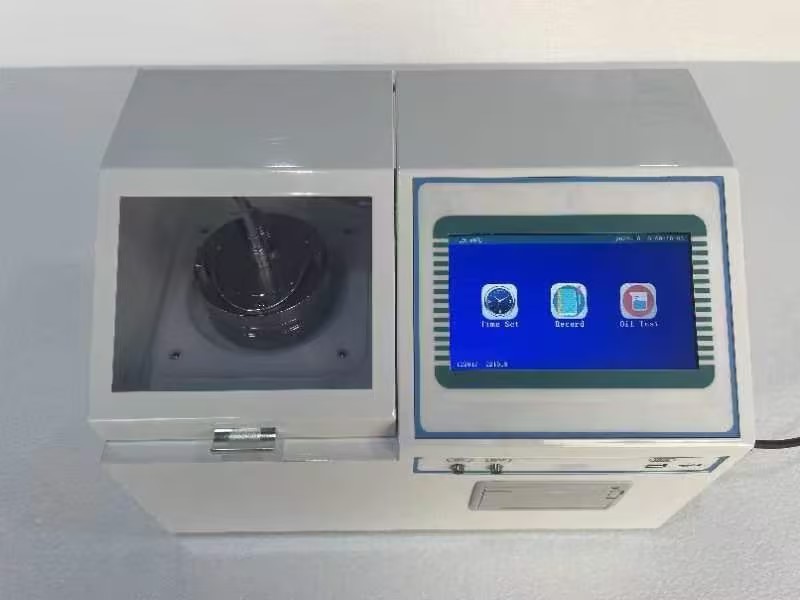

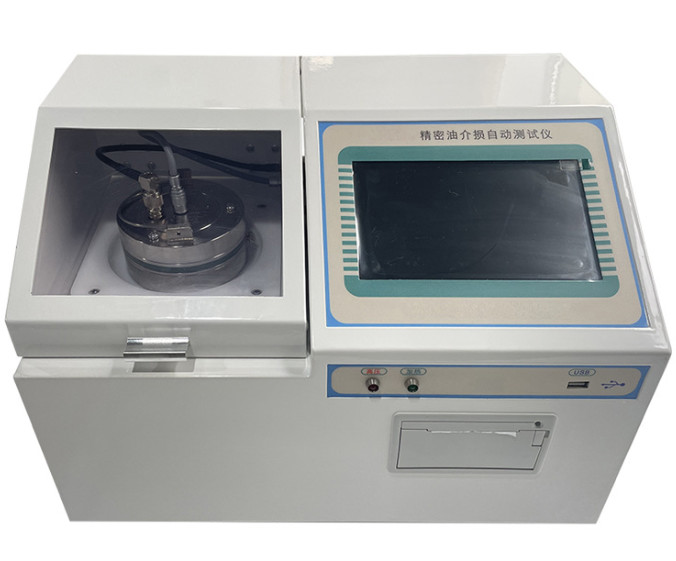

इन्सुलेट के लिए SL-OA28 डाइलेक्ट्रिक लॉस और प्रतिरोधकता परीक्षकतेल
उत्पाद वर्णन
इन्सुलेशन तेल ढांकता हुआ नुकसान परीक्षक एक उच्च परिशुद्धता उपकरण है, जिसे ढांकता हुआ नुकसान कोण और इन्सुलेट तेल आदि की मात्रा प्रतिरोधकता को मापने के लिए लागू किया जा सकता है। यह ढांकता हुआ नुकसान, तापमान-नियंत्रण उपकरण, तापमान सेंसर, परीक्षण-पुल के लिए तेल कप द्वारा एकीकृत है। ढांकता हुआ नुकसान के लिए, एसी परीक्षण विद्युत स्रोत, मानक संधारित्र, उच्च प्रतिरोध मीटर और डीसी उच्च-वोल्टेज शक्ति आदि। उच्च आवृत्ति प्रेरण का सबसे उन्नत हीटिंग मोड इस उपकरण के हीटिंग भाग पर लागू होता है, जिसमें गैर-संपर्क का लाभ होता है तेल कप और ताप इकाई, सजातीय ताप, त्वरित वेग और सुविधाजनक नियंत्रण आदि। एसी-डीसी-एसी रूपांतरण मोड को एसी परीक्षण विद्युत स्रोत पर लागू किया जाता है ताकि वोल्टेज और आवृत्ति के उतार-चढ़ाव के तहत सही तरीके से मापने की समस्या से बचा जा सके।यहां तक कि जब विद्युत जनरेटर काम कर रहा है, तब भी उपकरण ठीक से काम कर सकता है।आंतरिक मानक संधारित्र एसएफ 6 तीन-ध्रुव इन्फ्लेट कैपेसिटर है, जिसका ढांकता हुआ नुकसान और समाई पर्यावरण के तापमान और नमी आदि से प्रभावित नहीं होती है। इस तरह, लंबे समय तक आवेदन के बाद साधन की सटीकता की गारंटी दी जाती है।
उपकरण में ऑल-डिजिटल तकनीक अपनाई जाती है, जो सभी बुद्धिमान और स्वचालित माप और माप के विभिन्न तरीके हैं।यह 7 इंच की बड़ी स्क्रीन टच-कंट्रोल कलर स्क्रीन डिस्प्ले और एक पूर्ण चीनी मेनू से लैस है।चीनी में हर कदम का संकेत दिया जाता है, और परीक्षण के परिणाम मुद्रित किए जा सकते हैं, ताकि ऑपरेटर व्यावसायिक प्रशिक्षण के बिना कुशलतापूर्वक इसका उपयोग कर सकें।
भ्रूण
1. सबसे उन्नत उच्च आवृत्ति प्रेरण हीटिंग विधि अपनाई जाती है, जिसमें तेल कप और हीटिंग बॉडी, वर्दी हीटिंग, तेज गति और सुविधाजनक नियंत्रण के बीच गैर-संपर्क के फायदे हैं।
2. आंतरिक उपकरण पूर्ण डिजिटल तकनीक को अपनाता है, सभी बुद्धिमान स्वचालित माप, विभिन्न प्रकार के मोड माप प्रकार, 7 इंच की बड़ी स्क्रीन टच स्क्रीन रंग डिस्प्ले से लैस है।
3. उपकरण पूर्ण डिजिटल तकनीक को अपनाता है, सभी बुद्धिमान स्वचालित माप, माप के कई तरीके, 7 इंच की बड़ी टच स्क्रीन रंग डिस्प्ले, पूर्ण चीनी मेनू से लैस है।
तकनीकी मापदंड
| 1 |
उपयोग की स्थिति |
-5 ℃∽40 ℃ आरएच <80% |
| 2 |
शक्ति का स्रोत |
एसी 110V ± 10% आवृत्ति सीमा के बिना |
| 3 |
एसी उच्च वोल्टेज आउटपुट |
400V∽2200V ±2% प्रत्येक 100V 50VA |
| 4 |
डीसी उच्च वोल्टेज आउटपुट |
200V∽600V ±2% |
| 5 |
तापमान नियंत्रण प्रेरण स्टोव |
अधिकतम शक्ति 500W |
| 6 |
तापमान नियंत्रण सीमा |
<100 ℃ |
| 7 |
तापमान मापने में त्रुटि |
± 0.5 ℃ |
| 8 |
नियंत्रण तापमान त्रुटि |
0.1 ℃ |
| 9 |
नियंत्रण तापमान समय |
कमरे का तापमान 100 ℃ <20min |
| 10 |
माप सीमा |
tgδ बिना सीमा के |
| |
|
सीएक्स 15पीएफ-300पीएफ |
| |
|
आरएक्स 10M-20TΩm |
| 11 |
संकल्प
|
टीजीδ 0.001% |
| |
|
सीएक्स 0.001pF |
| |
|
आरएक्स 0.01 |
| 12 |
शुद्धता |
△tgδ:
△ सीएक्स :
△ आरएक्स :
|
±(पढ़ना*0.5%+0.020%)
±(पढ़ना*0.5%+0.5PF)
± पढ़ना * 10%
|
| 13 |
सापेक्ष ढांकता हुआ नुकसान निरंतर |
ε |
स्वचालित रूप से परिकलित |
| 14 |
तेल डीसी प्रतिरोध |
आर एक्स |
स्वचालित रूप से परिकलित |
| 15 |
तेल डीसी चालन |
जी एक्स |
स्वचालित रूप से परिकलित |
| 16 |
मात्रा प्रतिरोधकता |
ρ |
स्वचालित रूप से परिकलित |
| 17 |
थोक चालकता |
σ |
स्वचालित रूप से परिकलित |
| 18 |
आयाम |
410 (एल) × 265 (डब्ल्यू) × 285 (एच) मिमी |
| 19 |
वज़न |
18 किग्रा |
