उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SKYLINE
प्रमाणन: CE , Calibration Certificate
मॉडल संख्या: SL-BT90
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 इकाई
मूल्य: negotiated
पैकेजिंग विवरण: प्लाईवुड केस
भुगतान शर्तें: एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 10 यूनिट / महीना
मशीन की अधिकतम आवृत्ति: |
कंप्यूटर स्वचालित नियंत्रण, विस्थापन, बल, समय और अन्य नियंत्रण विधियों के साथ |
सेंसर क्षमता: |
डिस्क प्रकार सेंसर 5000N * 1 पीसी |
लोड तत्व संकल्प: |
1/10000 |
इलेक्ट्रिक सिलेंडर: |
इलेक्ट्रिक सिलेंडर सर्वो नियंत्रण |
विस्थापन आघात: |
150 मिमी (± 75 मिमी) |
टेस्ट की संख्या: |
0-999999 मनमाने ढंग से सेट करें |
नियंत्रण विधि: |
पूरी तरह से बंद-लूप नियंत्रण को बल दें |
नियंत्रण सॉफ्टवेयर: |
स्व-विकसित विशेष सॉफ्टवेयर |
प्रदर्शन विधि: |
कंप्यूटर नियंत्रण और मॉनिटर |
आंकड़ा अधिग्रहण: |
उच्च गति अधिग्रहण कार्ड |
बल अधिग्रहण आवृत्ति: |
> 200 किलोहर्ट्ज |
बल तरंग: |
सीनस तरंग |
स्वचालित रोक: |
स्वचालित रोक जब बल सेटिंग तक नहीं पहुंचता है, परीक्षण टुकड़ा क्षतिग्रस्त होने पर स्वत: बंद हो जाता ह |
रिपोर्ट मुद्रण प्रारूप: |
रिपोर्ट बनाने के लिए स्व-बचत परीक्षा परिणाम |
परीक्षण स्थिरता: |
1SET |
वजन: |
400 किलो |
विद्युत आपूर्ति: |
AC220V, 15A |
आयाम: |
टेस्ट बेंच: 2400 * 820 * 900 मिमी |
मशीन की अधिकतम आवृत्ति: |
कंप्यूटर स्वचालित नियंत्रण, विस्थापन, बल, समय और अन्य नियंत्रण विधियों के साथ |
सेंसर क्षमता: |
डिस्क प्रकार सेंसर 5000N * 1 पीसी |
लोड तत्व संकल्प: |
1/10000 |
इलेक्ट्रिक सिलेंडर: |
इलेक्ट्रिक सिलेंडर सर्वो नियंत्रण |
विस्थापन आघात: |
150 मिमी (± 75 मिमी) |
टेस्ट की संख्या: |
0-999999 मनमाने ढंग से सेट करें |
नियंत्रण विधि: |
पूरी तरह से बंद-लूप नियंत्रण को बल दें |
नियंत्रण सॉफ्टवेयर: |
स्व-विकसित विशेष सॉफ्टवेयर |
प्रदर्शन विधि: |
कंप्यूटर नियंत्रण और मॉनिटर |
आंकड़ा अधिग्रहण: |
उच्च गति अधिग्रहण कार्ड |
बल अधिग्रहण आवृत्ति: |
> 200 किलोहर्ट्ज |
बल तरंग: |
सीनस तरंग |
स्वचालित रोक: |
स्वचालित रोक जब बल सेटिंग तक नहीं पहुंचता है, परीक्षण टुकड़ा क्षतिग्रस्त होने पर स्वत: बंद हो जाता ह |
रिपोर्ट मुद्रण प्रारूप: |
रिपोर्ट बनाने के लिए स्व-बचत परीक्षा परिणाम |
परीक्षण स्थिरता: |
1SET |
वजन: |
400 किलो |
विद्युत आपूर्ति: |
AC220V, 15A |
आयाम: |
टेस्ट बेंच: 2400 * 820 * 900 मिमी |

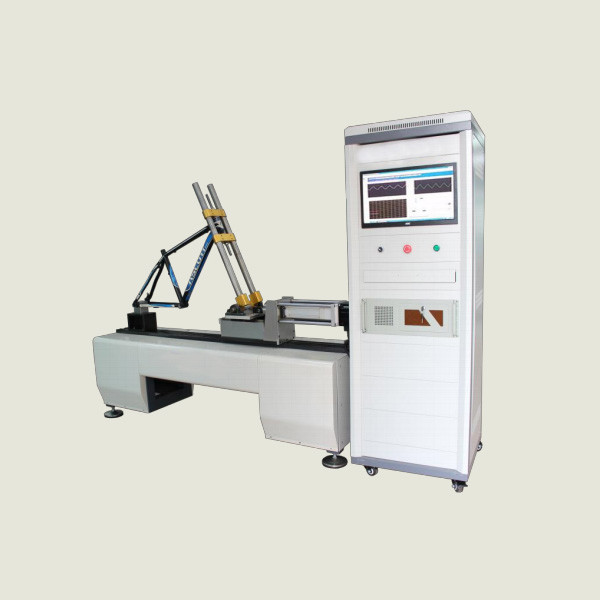

थकान परीक्षण करने के लिए साइकिल फ्रेम के लिए यह मशीन। यह साइकिल फ्रेम पेडलिंग थकान परीक्षण EN 15194 इलेक्ट्रिक साइकिल, ISO4210-6 का परीक्षण कर सकती है।4.4 इस परीक्षण विनिर्देश के फ्रेम के सभी शैलियों.
मानक के अनुसारः EN 15194 इलेक्ट्रिक साइकिल, ISO4210, EN14781 रोडस्टर, EN14766 माउंटेन बाइक, EN14764 सिटी कार। CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS द्वारा डिजाइन किया गया,बीएस नौ देशों के परीक्षण मानक.
1 मानक विधि के अनुसार परीक्षण मशीन पर फ्रेम को तय करें और फ्रेम के आकार के अनुरूप कांटा की स्थिति को मैन्युअल रूप से समायोजित किया जा सकता है।
2 कार के ड्राइवर और कांटे को रोलर एक्सल पर लगाएं और पीछे के हुक को पीछे के एक्सल पर लगाएं और पीछे के एक्सल के फिक्सिंग ब्लॉक को लॉक करें।
3 मानक विधि के अनुसार फ्रेम वर्टिकल फोर्स लोडिंग फिक्स्चर यूनिट को परीक्षण मशीन पर लगाएं।लोडिंग बीम की ऊंचाई फ्रेम की ऊंचाई के अनुरूप मैन्युअल रूप से समायोजित की जा सकती है.
4कंप्यूटर पर परीक्षण बल मूल्य और परीक्षण के लिए आवश्यक बार की संख्या निर्धारित करें।
5फ्रेम के अधिकतम विरूपण को समायोजित करें, मशीन स्वचालित रूप से कुछ विरूपण से अधिक होने के बाद परीक्षण को रोक देगी।
6. परीक्षण शुरू करने के लिए परीक्षण कार्यक्रम शुरू करें, परीक्षण सेट बार या परीक्षण टुकड़ा क्षति की संख्या तक पहुँचता है, स्वचालित रूप से परीक्षण बंद करो और परीक्षण के परिणामों को बनाए रखें।
फ्रेम क्षैतिज थकान परीक्षण चक्र और बल मूल्य
| साइकिल का प्रकार | सिटी बाइक | बच्चों की साइकिल | माउंटेन बाइक | दौड़ना |
|
आगे के बल का मूल्य F/N |
450 | 450 | 1200 | 600 |
| पीछे की ओर बल का मान F/N | 450 | 450 | 600 | 600 |
| परीक्षण अवधि चक्र | 100000 | 100000 | 50000 | 100000 |
| मशीन की अधिकतम आवृत्ति | 5 हर्ट्ज |
| सेंसर क्षमता | डिस्क प्रकार के सेंसर 5000N*1pcs |
| लोड तत्व संकल्प | 1/10000 |
| विद्युत सिलेंडर | विद्युत सिलेंडर सर्वो नियंत्रण |
| विस्थापन स्ट्रोक | 150 मिमी ((±75 मिमी) |
| परीक्षणों की संख्या | 0-999999 मनमाने ढंग से सेट |
| नियंत्रण विधि | बल पूर्ण रूप से बंद लूप नियंत्रण |
| मशीन की अधिकतम आवृत्ति | कम्प्यूटर स्वचालित नियंत्रण, विस्थापन, बल, समय और अन्य नियंत्रण विधियों के साथ |
| नियंत्रण सॉफ्टवेयर | स्वयं विकसित विशेष सॉफ्टवेयर |
| प्रदर्शन विधि | कंप्यूटर नियंत्रण और मॉनिटर |
| डेटा अधिग्रहण | उच्च गति प्राप्ति कार्ड |
| बल अधिग्रहण आवृत्ति | >200KHz |
| बल तरंगरूप | सीनस तरंग |
| स्वचालित रोक | स्वचालित रोक जब बल सेटिंग तक नहीं पहुंचता है, परीक्षण टुकड़ा क्षतिग्रस्त है जब स्वचालित रोक |
| रिपोर्ट मुद्रण प्रारूप | रिपोर्ट बनाने के लिए स्व-बचत परीक्षण परिणाम |
|
परीक्षण उपकरण |
1 सेट |
|
वजन |
400 किलो |
|
विद्युत आपूर्ति |
AC220V,15A |
|
आयाम |
परीक्षण बेंच:2400*820*900 मिमी नियंत्रण कैबिनेटः 600*600*1830 मिमी (L*W*H) |
1सिग्नल रूपांतरण नियंत्रक.
(1) भार सेंसर
(2) सिग्नल रूपांतरण कलेक्टर
मूल कार्य निम्नलिखित जानकारी प्राप्त करने के लिए सीडल ट्यूब परीक्षण कार्यक्रम निष्पादित करता है।
(1) वास्तविक समय बल बनाम समय वक्र
(2) वास्तविक समय आवृत्ति बनाम समय वक्र
(3) तन्य शक्ति का अधिकतम मान
(4) फ्रैक्चर के वास्तविक समय के मूल्य
(5) ग्राफ की तुलना
(6) मानक विचलन
