उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SKYLINE
प्रमाणन: CE , Calibration Certificate
मॉडल संख्या: SL-BT88
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 इकाई
मूल्य: negotiated
पैकेजिंग विवरण: प्लाईवुड केस
भुगतान शर्तें: एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 10 यूनिट / महीना
सीट ट्यूब लोड: |
वयस्क, घुमक्कड़ 70 किग्रा, बेबी कैरिज 30 किग्रा |
फ्रेम गिरने की ऊंचाई: |
指定目录不存在或不允许操 |
नियंत्रण मोड: |
विद्युत नियंत्रण |
ऊंचाई अंकन पैमाने: |
परीक्षण टुकड़ा संयोजन शून्य चिह्न की ऊंचाई के अनुसार समायोजित किया जा सकता है |
ऊपरी और निचली सीमा चलती डिवाइस: |
ऊपरी और निचली सीमा सुरक्षा स्विच और स्थिति |
गिरने वाला ट्रिगर: |
विद्युत चुम्बकीय क्लच डिवाइस |
आयाम: |
2000 * 700 * 1750 मिमी (डब्ल्यू * डी * एच) |
वजन: |
लगभग 160 किग्रा |
विद्युत आपूर्ति: |
AC220V, 15A |
सीट ट्यूब लोड: |
वयस्क, घुमक्कड़ 70 किग्रा, बेबी कैरिज 30 किग्रा |
फ्रेम गिरने की ऊंचाई: |
指定目录不存在或不允许操 |
नियंत्रण मोड: |
विद्युत नियंत्रण |
ऊंचाई अंकन पैमाने: |
परीक्षण टुकड़ा संयोजन शून्य चिह्न की ऊंचाई के अनुसार समायोजित किया जा सकता है |
ऊपरी और निचली सीमा चलती डिवाइस: |
ऊपरी और निचली सीमा सुरक्षा स्विच और स्थिति |
गिरने वाला ट्रिगर: |
विद्युत चुम्बकीय क्लच डिवाइस |
आयाम: |
2000 * 700 * 1750 मिमी (डब्ल्यू * डी * एच) |
वजन: |
लगभग 160 किग्रा |
विद्युत आपूर्ति: |
AC220V, 15A |

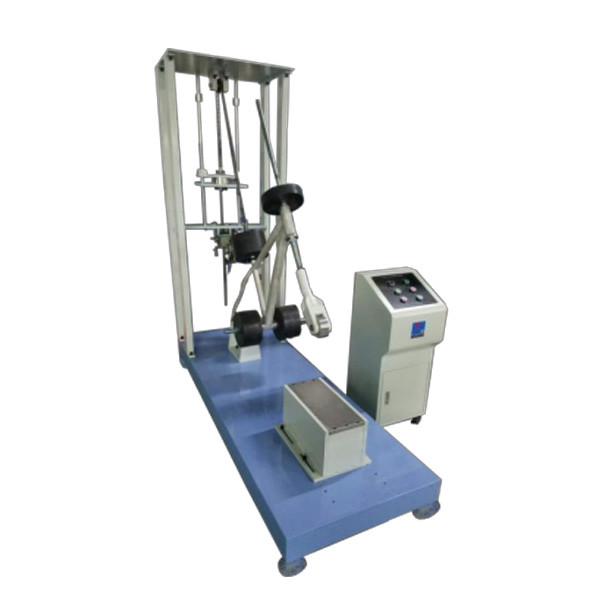

इस मशीन का उपयोग फ्रेम और कांटे पर प्रभाव का अनुकरण करने के लिए किया जाता है जब सामने का पहिया जमीन से निकलता है, जब यह टकराता है या जब यह कंपन के अधीन होता है।
आईएसओ 4210-6 के अनुसार सभी प्रकार के फ्रेम4.2, GB3565 और GB17761.
1. 1 किलोग्राम से कम या बराबर वजन के हल्के रोलर को सामने के कांटे और फ्रेम के पीछे के कांटे को परीक्षण बेंच पर तय करने के लिए उपयुक्त धुरी का चयन करें।स्टील ड्रिल के सामने और पीछे की स्थिति को समायोजित करें ताकि रोलर का केंद्र सीधे इसके ऊपर स्थित हो जब इसे गिराया जाए3. मानक भारों को मानक के अनुसार फ्रेम की विभिन्न स्थितियों पर तय करें।
4. ड्रॉप पावर स्विच को चालू करके ड्रॉप सोलेनोइड को एनर्जी दें और हल्के रोलर को सोलेनोइड से लगाएं।स्टील ड्रिल के ऊपर हाथ पहिया समायोजित करें ताकि रोलर के केंद्र ड्रॉप स्थिति के लिए चला जाता है (ड्रॉप की ऊंचाई एक पैमाने से संकेत दिया है)6. ड्रॉप बटन दबाएं और फ्रेम असेंबली एक मुक्त गिरावट आंदोलन करता है, पहला परीक्षण पूरा करता है (परीक्षण 2 बार दोहराया जाता है) ।
7. परीक्षण पूरा होने के बाद, जांचें कि क्या असेंबली में दरारें और विरूपण हैं, और न्याय करें कि क्या यह मानक के अनुसार योग्य है।
सेडल ट्यूब, फ्रंट ट्यूब और सेंटर एक्सिस पर वजन वितरण और लैंडिंग ऊंचाई
| साइकिल का प्रकार | सिटी बाइक | बच्चों की साइकिल | माउंटेन बाइक | दौड़ना |
| भारी वस्तु 1 सेडल ट्यूब M1 KG | 50 | 40 | 30 | 30 |
| भारी वस्तु 2 फ्रंट ट्यूब M2 KG | 10 | 10 | 10 | 10 |
| भारी वस्तु 3 केंद्रीय धुरी M3 KG | 30 | 20 | 50 | 50 |
| लैंडिंग ऊंचाई एमएम | 200 | 200 | 300 | 200 |
| सीट ट्यूब लोड | वयस्क, घुमक्कड़ 70 किलोग्राम, शिशु गाड़ी 30 किलोग्राम |
| फ्रेम गिरने की ऊंचाई | 200-300 मिमी |
| नियंत्रण मोड | विद्युत नियंत्रण |
| ऊंचाई चिह्नित करने वाला पैमाना | परीक्षण टुकड़ा संयोजन शून्य चिह्न की ऊंचाई के अनुसार समायोजित किया जा सकता है |
| ऊपरी और निचली सीमा चलती डिवाइस | ऊपरी और निचली सीमा सुरक्षा स्विच और पोजिशनिंग |
| गिरने वाला ट्रिगर | विद्युत चुम्बकीय क्लच उपकरण |
| आयाम | 2000*700*1750 मिमी (W*D*H) |
| वजन | लगभग 160 किलो |
| विद्युत आपूर्ति | AC220V,15A |
