आईईसी 60247 इन्सुलेशन तेल ढांकता हुआ नुकसान और प्रतिरोधकता परीक्षक
परिचयइन्सुलेशन तेल ढांकता हुआ नुकसान और प्रतिरोधकता परीक्षक

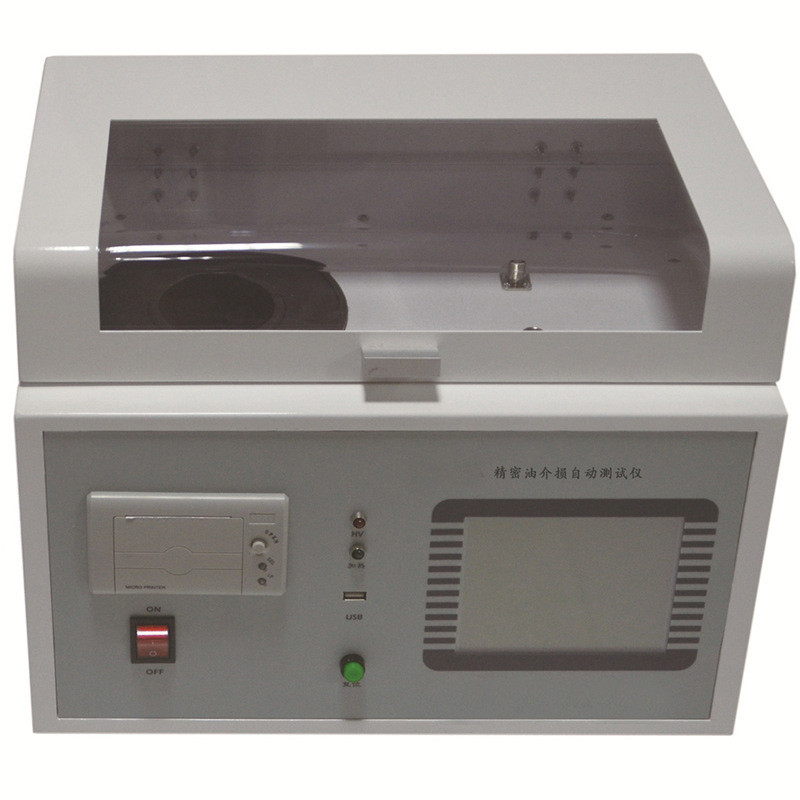

इन्सुलेशन तेल ढांकता हुआ नुकसान चालकता परीक्षक का उपयोग तेल और अन्य तरल इन्सुलेट मीडिया ढांकता हुआ नुकसान कोण और उच्च परिशुद्धता उपकरणों की एकीकृत संरचना के वॉल्यूम प्रतिरोधकता परीक्षण के लिए किया जाता है।यह पूरी तरह से GB/T 5654-2007 राष्ट्रीय मानक और DL/T421 पावर मानक का अनुपालन करता है।
DL/T421 पावर मानक;ढांकता हुआ नुकसान तेल कप, तापमान नियंत्रक, तापमान संवेदक, ढांकता हुआ नुकसान परीक्षण पुल, एसी परीक्षण बिजली की आपूर्ति, मानक संधारित्र, उच्च प्रतिरोध परीक्षक, आदि का आंतरिक एकीकरण।
परीक्षण बिजली की आपूर्ति, मानक संधारित्र, उच्च प्रतिरोध मीटर, डीसी उच्च वोल्टेज स्रोत और अन्य प्रमुख घटक।हीटिंग भाग सबसे उन्नत उच्च आवृत्ति प्रेरण हीटिंग विधि को अपनाता है।
हीटिंग भाग सबसे उन्नत उच्च आवृत्ति प्रेरण हीटिंग विधि को गोद लेता है, जिसमें तेल कप और हीटिंग बॉडी, वर्दी हीटिंग, तेज गति और सुविधाजनक नियंत्रण के बीच गैर-संपर्क के फायदे हैं।
सुविधाजनक और अन्य फायदे।एसी परीक्षण बिजली की आपूर्ति एसी-डीसी-एसी रूपांतरण विधि को अपनाती है, प्रभावी रूप से ढांकता हुआ पर उपयोगिता वोल्टेज और आवृत्ति के उतार-चढ़ाव से बचती है
भले ही जनरेटर बिजली पैदा कर रहा हो, यंत्र भी सही ढंग से काम कर सकता है।आंतरिक मानक संधारित्र SF6 है
गैस से भरे तीन-ध्रुव संधारित्र, संधारित्र के ढांकता हुआ नुकसान और समाई परिवेश के तापमान और आर्द्रता से प्रभावित नहीं होते हैं, उपयोग की लंबी अवधि के बाद सटीकता में साधन की स्थिरता सुनिश्चित करते हैं।
यह सुनिश्चित करता है कि उपयोग की लंबी अवधि के बाद उपकरण की सटीकता लगातार बनी रहे।
उपकरण एक बड़ी स्क्रीन (320 × 240) के साथ टच स्क्रीन डिस्प्ले, और आंतरिक डिजिटल तकनीक, सभी बुद्धिमान स्वचालित माप और माप के कई तरीकों से सुसज्जित है।
(320 × 240) टच स्क्रीन डिस्प्ले, पूर्ण चीनी मेनू, प्रत्येक चरण में एक चीनी संकेत है, परीक्षण के परिणाम प्रिंट किए जा सकते हैं।
ऑपरेटर को कुशलतापूर्वक इसका उपयोग करने में सक्षम होने के लिए पेशेवर प्रशिक्षण की आवश्यकता नहीं होती है।
विशेषता
(1) तेल कप राष्ट्रीय मानक GB / T5654-20077 / IEC 60247 के अनुरूप तीन-इलेक्ट्रोड संरचना को गोद लेता है, जिसमें 2 मिमी का अंतर-ध्रुव अंतर होता है, जो ढांकता हुआ नुकसान पर आवारा समाई और डायरिया रिसाव के प्रभाव को समाप्त कर सकता है। परीक्षा के परिणाम।
(2) साधन मध्यम आवृत्ति प्रेरण हीटिंग और पीआईडी तापमान नियंत्रण एल्गोरिदम को अपनाता है।हीटिंग विधि में तेल कप और हीटिंग बॉडी, वर्दी हीटिंग, तेज गति और सुविधाजनक नियंत्रण के बीच गैर-संपर्क के फायदे हैं, ताकि तापमान को प्रीसेट तापमान त्रुटि सीमा के भीतर सख्ती से नियंत्रित किया जा सके।
(3) आंतरिक मानक संधारित्र SF6 गैस से भरे तीन-इलेक्ट्रोड संधारित्र हैं, संधारित्र की ढांकता हुआ नुकसान और क्षमता परिवेश के तापमान और आर्द्रता से प्रभावित नहीं होती है, ताकि उपयोग के लंबे समय के बाद भी उपकरण की सटीकता की गारंटी हो।
(4) एसी परीक्षण बिजली आपूर्ति एसी-डीसी-एसी रूपांतरण विधि को अपनाती है, उपयोगिता वोल्टेज के प्रभाव से प्रभावी ढंग से बचती है और ढांकता हुआ परीक्षण की सटीकता पर आवृत्ति में उतार-चढ़ाव होता है, भले ही जनरेटर बिजली उत्पन्न करता है, उपकरण भी सही ढंग से काम कर सकता है।
(5) सही सुरक्षा कार्य।जब ओवर-वोल्टेज, ओवर-करंट, हाई-वोल्टेज शॉर्ट सर्किट होता है, तो उपकरण हाई वोल्टेज को जल्दी से काट सकता है और चेतावनी संदेश जारी कर सकता है।जब तापमान संवेदक विफल हो जाता है या कनेक्ट नहीं होता है, तो एक चेतावनी संदेश जारी किया जाता है।
मध्यम-आवृत्ति प्रेरण ताप भट्टी में एक तापमान-सीमित रिले है।जब तापमान 120 डिग्री से अधिक हो जाता है, तो रिले जारी हो जाती है और हीटिंग बंद हो जाती है।
(6) परीक्षण मापदंडों की आसान सेटिंग।तापमान सेटिंग रेंज 0 ~ 120 ℃, एसी वोल्टेज सेटिंग रेंज
500 ~ 2200V, डीसी वोल्टेज सेटिंग रेंज 300 ~ 500V।
(7) बैकलाइट, स्पष्ट डिस्प्ले के साथ बड़ी स्क्रीन एलसीडी डिस्प्ले का उपयोग।अनुकूल मानव-मशीन इंटरफ़ेस, बस चीनी मेनू संकेतों का पालन करें, इनपुट कमांड, उपकरण स्वचालित रूप से परीक्षण कर सकता है।और स्वचालित रूप से परीक्षा परिणामों को स्टोर और प्रिंट करें।
(8) वास्तविक समय की घड़ी, परीक्षण की तारीख और समय को परीक्षा परिणामों के साथ सहेजा, प्रदर्शित और मुद्रित किया जा सकता है।
(9) खाली इलेक्ट्रोड कप अंशांकन समारोह।खाली इलेक्ट्रोड कप की सफाई और असेंबली की स्थिति का न्याय करने के लिए खाली इलेक्ट्रोड कप की विद्युत क्षमता और ढांकता हुआ नुकसान कारक को मापें।सापेक्ष समाई और डीसी प्रतिरोधकता की सटीक गणना की सुविधा के लिए अंशांकन डेटा स्वचालित रूप से सहेजा जाता है।
तकनीकी मापदंड
| बिजली की आपूर्ति | एसी 220V ± 10% |
| काम की परिस्थिति | 15 ℃ ∽40 ℃ आरएच <80% |
| एसी उच्च वोल्टेज आउटपुट | 400 वी ∽ 2200 वी±2% प्रत्येक 100V 50VA |
| डीसी उच्च वोल्टेज आउटपुट | 200V ∽ 600V ± 2% प्रत्येक 50V |
| तापमान नियंत्रित प्रेरण भट्टी अधिकतम शक्ति | 500 डब्ल्यू |
| तापमान नियंत्रण सीमा | <100 ℃ |
| तापमान नियंत्रण त्रुटि | ± 0.5 ℃ |
| तापमान माप संकल्प | 0.1 ℃ |
| तापमान नियंत्रण समय | कमरे का तापमान 90 ℃ 20 मिनट से कम |
| माप श्रेणी | tgδ ढांकता हुआ नुकसान: कोई सीमा नहीं
सी एक्स समाई:15पीएफ-300पीएफ
आरएक्स प्रतिरोधकता:10M-20T |
| संकल्प | △ tgδ ढांकता हुआ नुकसान:0.001%
△ सीएक्स समाई:0.01 पीएफ
△ आरएक्स प्रतिरोधकता:0.01 |
| शुद्धता | △ tgδ ढांकता हुआ नुकसान: ± (पढ़ना * 0.5% + 0.020%)
△ सीएक्स क्षमता:±(पढ़ना*0.5%+0.5PF)
△ आरएक्स प्रतिरोधकता: ± पढ़ना * 10% |
| सापेक्ष पारगम्यता εr | सीएक्स के अनुसार स्वचालित रूप से गणना की जाती है, सटीकता सीएक्स के समान होती है |
| आयतन प्रतिरोधकता ρ | आरएक्स के अनुसार स्वचालित रूप से गणना की जाती है, आरएक्स के समान सटीकता के साथ |
| आयाम | 450 (एल) × 310 (डब्ल्यू) × 360 (एच) |
| वज़न | 18 किलो |

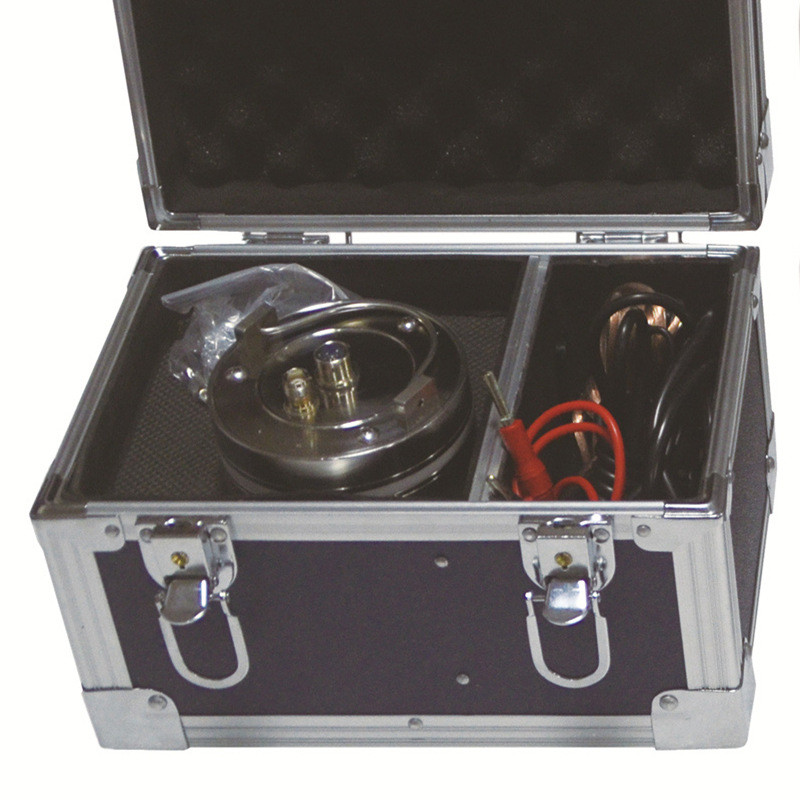

वह तेल कप के मुख्य तकनीकी पैरामीटर
(1) उच्च और निम्न दबाव 2 मिमी के बीच की दूरी
(2) खाली कप विद्युत क्षमता 60±2पीएफ
(3) अधिकतम परीक्षण वोल्टेज औद्योगिक आवृत्ति 2000V
(4) खाली कप डाइइलेक्ट्रिक लॉस tgδ <1×10-4
(5) तरल क्षमता लगभग 40 मिली
(6) इलेक्ट्रोड सामग्री स्टेनलेस स्टील
(() वॉल्यूम 70 मिमी (डी) × 120 मिमी (एच)
