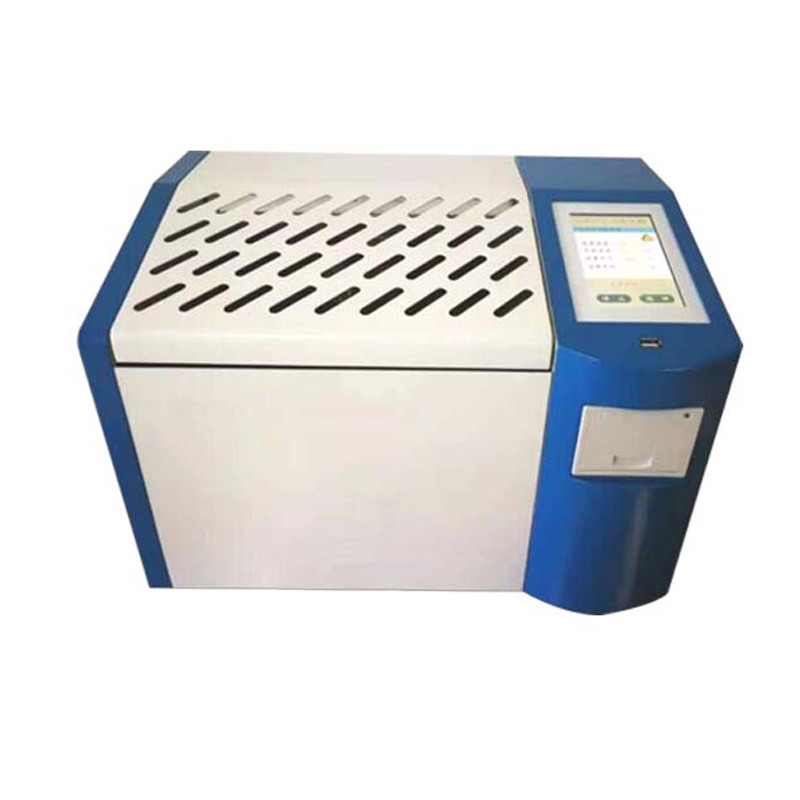

आईईसी 60247 इन्सुलेशन तेल डायलेक्ट्रिक हानि और प्रतिरोधता परीक्षक

परिचयइन्सुलेशन तेल डाइलेक्ट्रिक हानि और प्रतिरोधता परीक्षक

इन्सुलेशन तेल के डाईलेक्ट्रिक हानि और प्रतिरोधता परीक्षक को GB/T5654-2007/IEC 60247 के अनुसार डिजाइन और निर्मित किया गया है "सापेक्ष क्षमता का माप,डाइलेक्ट्रिक हानि कारक और तरल इन्सुलेट सामग्री का सीसी प्रतिरोध". अलगाव तेल और अन्य तरल अलगाव मीडिया के dielectric हानि कारक और डीसी प्रतिरोध को मापने के लिए प्रयोग किया जाता है.मुख्य घटकों के आंतरिक एकीकरण जैसे कि dielectric हानि तेल कप, तापमान नियंत्रक, तापमान सेंसर, विद्युतरोधक हानि परीक्षण पुल, एसी परीक्षण बिजली की आपूर्ति, मानक संधारित्र, उच्च प्रतिरोध मीटर, डीसी उच्च वोल्टेज स्रोत, आदिउपकरण सभी डिजिटल प्रौद्योगिकी को अपनाता है, सभी बुद्धिमान स्वचालित माप, रंग बड़ी स्क्रीन एलसीडी, पूर्ण चीनी मेनू के साथ सुसज्जित, प्रत्येक चरण चीनी संकेत है, परीक्षण के परिणाम स्वचालित रूप से संग्रहीत और मुद्रित किया जा सकता है,ऑपरेटर को पेशेवर प्रशिक्षण की आवश्यकता नहीं है, इसका उपयोग करने के लिए कुशल हो सकता है.

विशेषता

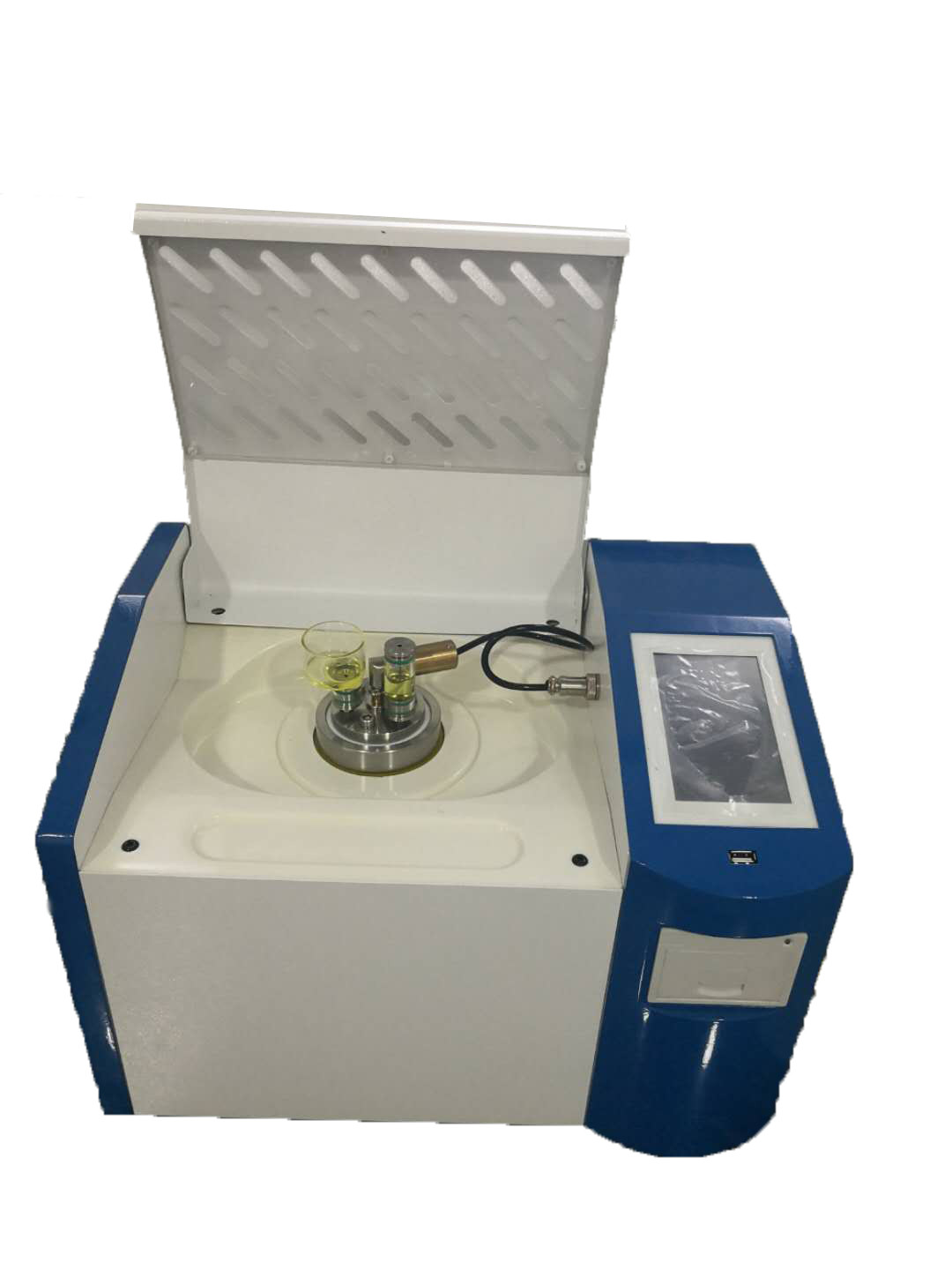

(1) तेल कप राष्ट्रीय मानक GB/T5654-20077/IEC 60247 के अनुरूप तीन इलेक्ट्रोड संरचना को अपनाता है, 2 मिमी के ध्रुव अंतर के साथ,जो डायलेक्ट्रिक हानि परीक्षण के परिणामों पर भटक क्षमता और दस्त रिसाव के प्रभाव को समाप्त कर सकता है.
(2) उपकरण मध्यम आवृत्ति प्रेरण हीटिंग और पीआईडी तापमान नियंत्रण एल्गोरिथ्म को अपनाता है। हीटिंग विधि में तेल कप और हीटिंग बॉडी के बीच गैर-संपर्क के फायदे हैं,समान ताप, तेज गति और सुविधाजनक नियंत्रण, ताकि तापमान को पूर्व निर्धारित तापमान त्रुटि सीमा के भीतर सख्ती से नियंत्रित किया जा सके।
(3) आंतरिक मानक संधारित्र SF6 गैस से भरा हुआ तीन इलेक्ट्रोड संधारित्र है, संधारित्र का विद्युत हानि और क्षमता परिवेश के तापमान और आर्द्रता से प्रभावित नहीं होती है,ताकि लंबे समय तक उपयोग के बाद भी उपकरण की सटीकता सुनिश्चित हो सके.
(4) एसी परीक्षण बिजली की आपूर्ति एसी-डीसी-एसी रूपांतरण विधि को अपनाती है, प्रभावी रूप से डायलेक्ट्रिक परीक्षण की सटीकता पर उपयोगिता वोल्टेज और आवृत्ति उतार-चढ़ाव के प्रभाव से बचती है,भले ही जनरेटर बिजली उत्पन्न करता हो, उपकरण भी ठीक से काम कर सकता है।
(5) पूर्ण सुरक्षा कार्यः जब ओवर-वोल्टेज, ओवर-करंट, उच्च-वोल्टेज शॉर्ट सर्किट होता है, तो उपकरण तेजी से उच्च वोल्टेज को काट सकता है और चेतावनी संदेश जारी कर सकता है।जब तापमान सेंसर विफल हो जाता है या कनेक्ट नहीं है, एक चेतावनी संदेश जारी किया जाता है।
मध्यम आवृत्ति वाले प्रेरण हीटिंग भट्ठी में एक तापमान-सीमित रिले होता है। जब तापमान 120 डिग्री से अधिक हो जाता है, तो रिले जारी किया जाता है और हीटिंग बंद हो जाती है।
(6) परीक्षण मापदंडों का आसान समायोजन। तापमान सेटिंग रेंज 0~120°C, एसी वोल्टेज सेटिंग रेंज
500 ~ 2200V, DC वोल्टेज सेटिंग रेंज 300 ~ 500V.
(7) बड़ी स्क्रीन एलसीडी डिस्प्ले का उपयोग, बैकलाइट के साथ, स्पष्ट डिस्प्ले। अनुकूल मानव-मशीन इंटरफ़ेस, बस चीनी मेनू संकेतों का पालन करें, इनपुट कमांड,उपकरण स्वचालित रूप से परीक्षण कर सकता है. और स्वचालित रूप से परीक्षण परिणामों को स्टोर और प्रिंट करें.
(8) वास्तविक समय की घड़ी, परीक्षण तिथि और समय को परीक्षण परिणामों के साथ सहेजा, प्रदर्शित और मुद्रित किया जा सकता है।
(9) खाली इलेक्ट्रोड कप कैलिब्रेशन फंक्शन।खाली इलेक्ट्रोड कप की सफाई और विधानसभा की स्थिति का न्याय करने के लिए खाली इलेक्ट्रोड कप की विद्युत क्षमता और dielectric हानि कारक को मापेंसापेक्ष क्षमता और सीसी प्रतिरोध की सटीक गणना की सुविधा के लिए कैलिब्रेशन डेटा स्वचालित रूप से सहेजा जाता है।

तकनीकी मापदंड
