आईएसओ 5659-2:2006 3500W एनबीएस प्लास्टिक / रबर धुआं घनत्व परीक्षण मशीन

3500W एनबीएस प्लास्टिक/रबर धुआं घनत्व परीक्षण मशीन आईएसओ 5659-2:2006

उत्पाद का वर्णन

(नोट: अन्य निर्दिष्ट या विरोधाभासी GB/8323.2-2008 मानक प्रमुख हैं)

प्लास्टिक से जलते धुएं के घनत्व परीक्षक धुएं के घनत्व को मापने के लिए एक नया परीक्षण उपकरण है, जो राष्ट्रीय मानक GB8323.2-2008 में निर्धारित तकनीकी शर्तों पर आधारित है,जो प्लास्टिक के दहन में उत्पन्न धुएं के विशिष्ट प्रकाश घनत्व को मापने के लिए उपयुक्त है, और अधिकतम प्रकाश घनत्व परीक्षण का परिणाम है। इसका उपयोग निर्दिष्ट परिस्थितियों में प्लास्टिक के धुएं के प्रदर्शन का आकलन करने के लिए किया जाता है। GB8323.2-2008 प्लास्टिक धुएं पीढ़ी-भाग II के अनुरूप हैःधुआं घनत्व निर्धारित करने के लिए एकल कक्ष विधि और ISO5659 परीक्षण विधि.2-2006 "प्लास्टिक-धूम्रपान पीढ़ी-भाग II: प्रकाश घनत्व के निर्धारण के लिए एकल-कक्ष विधि". पूरे उपकरण में एक बंद परीक्षण कक्ष, एक फोटोमीटर माप प्रणाली,एक विकिरण शंकु, एक दहन प्रणाली, एक इग्निटर, एक परीक्षण बॉक्स, एक स्टेंट, एक तापमान मापने वाला उपकरण, और एक धुआं घनत्व परीक्षण सॉफ्टवेयर; सर्किट एकल-चिप माइक्रो कंप्यूटर के साथ विकसित किया गया है,उच्च तकनीकी सामग्री और स्थिर प्रदर्शन के साथयह उपकरण सभी प्लास्टिक के लिए उपयुक्त है, यह अन्य सामग्रियों (जैसे रबर, कपड़ा कवर, पेंट, लकड़ी और अन्य सामग्री), प्लास्टिक उद्योग,ठोस सामग्री उद्योग, उत्पादन संयंत्रों और अनुसंधान प्रयोगशालाओं का व्यापक रूप से उपयोग किया जाता है।

मुख्यतकनीकी संकेतक और कार्य परिस्थितियाँ

उपकरण के मुख्य तकनीकी विनिर्देश और कार्य शर्तें पूरी तरह से राष्ट्रीय मानक GB/8323.2-2008 में निर्धारित तकनीकी शर्तों पर आधारित हैं, GB8323 के अनुरूप।2-2008 "प्लास्टिक-धूम्रपान पीढ़ी-भाग II: धुआं घनत्व मापने के लिए एकल कक्ष विधि" और ISO5659.2-2006 प्लास्टिक-धूआं पीढ़ी-भाग II: प्रकाश घनत्व के निर्धारण के लिए एकल कक्ष विधि,और शर्तों में निर्धारित उपरोक्त मानकों के अनुसार, तकनीकी संकेतकों और तकनीकी आवश्यकताओं को उपकरण के प्रदर्शन मूल्यांकन, स्वीकृति शर्तों और स्वीकृति मानदंडों के आधार के रूप में।

1. धुआं बॉक्स के अंदर का आकारः लंबा 914mm±3mm, चौड़ा 610mm±3mm, ऊंचा 914mm±3mm।

2उपकरण का आकारः लंबा 1110mm±10mm, चौड़ा 750mm±10mm, ऊंचा 2040mm±10mm।

3शक्तिः 220v,4kw. (उपकरण की कुल शक्ति को इंगित किया जाना चाहिए)

4. (धुआं का घनत्व) 0-924 छह गियर स्वचालित शिफ्ट

5माप सीमाः 0.0001-100%;

6. माप की सटीकता: ± 3%;

7. कार्यरत वोल्टेज: 200-240v 50Hz;

8परिवेश का तापमान: कमरे का तापमान -40 °C

9सापेक्ष तापमानः ≤85%;

10कार्य वातावरणः उपकरण संचालन, प्रत्यक्ष तेज प्रकाश से बचना चाहिए, और कोई मजबूर वायु प्रवाह घटना नहीं होनी चाहिए।

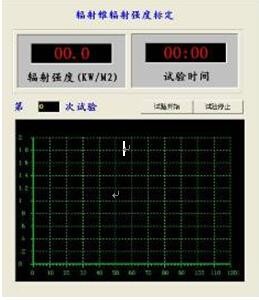

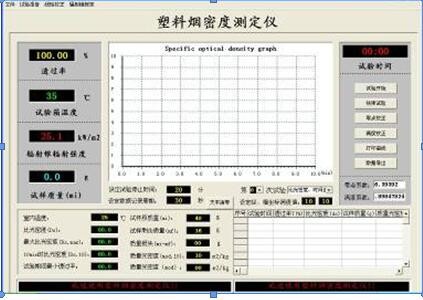

11. माप सॉफ्टवेयरः इसके विंडोज एक्सपी ऑपरेटिंग इंटरफ़ेस, मुख्य डेटा का परीक्षण किया जा सकता धुआं प्रकाश ग्राफ, विशिष्ट प्रकाश घनत्व, गुणवत्ता प्रकाश घनत्व, गुणवत्ता हानि, गुणवत्ता हानि दर,औसत धुआं घनत्व. यह भी कैलिब्रेशन, संपादन, परीक्षण, पैरामीटर समायोजन और इतने पर ऑपरेशन इंटरफ़ेस है।

12. लैबवीव शैली. प्रसारण और समय वक्र दिखाता है.

13. नमूना आकार: 75x75 मिमी.

14प्रकाश स्रोत वोल्टेजः 6.5V ऑपरेटिंग वोल्टेजः 4v±0.2v

15प्रकाश तापमानः 2200k±100k.

16प्रकाश की गति 51 मिमी व्यास, कंप्यूटर स्वचालित रूप से प्रकाश परिवर्तन के अनुसार प्रकाश घनत्व रिकॉर्ड करता है।

17फ़िल्टर: फ़िल्टर के ऑप्टिकल घनत्व को बढ़ाएँ।0; फ़िल्टर का ऑप्टिकल घनत्व 3 है।0, और फिल्टर का ऑप्टिकल घनत्व 0 है।5, एक 3 है।

18. निचले एपर्चर में रिंगल हीटर होता है, जिससे प्रकाश खिड़की का तापमान 50°C-55°C तक हो जाता है, जिससे इस सतह पर धुआं की एकाग्रता सबसे कम हो सकती है।

19हीटिंग शंकुः शक्ति 2600W, तापमान नियंत्रण रेंजः 0-1000 °C, थर्मोकपल तापमान, स्वचालित ठंडा अंत मुआवजा से लैस।

20ताप प्रवाह रेडियोमीटर: ताप प्रवाह मीटर सिग्नल कम्प्यूटर अधिग्रहण गणना, पानी से ठंडा पाइपिंग से सुसज्जित।

21सहायक हीटर: शक्ति 500W, 40°C ± 10°C या 55°C ± 10°C में परीक्षण कक्ष आंतरिक तापमान स्थिरता बना सकते हैं।

22. स्वचालित संग्रह रिकॉर्ड के तराजू को तौलकर नमूना वजन परिवर्तन का परीक्षण करें, 2000 ग्राम वजन वाले तराजू, 0.1 ग्राम वजन की सटीकता, वजन समर्थन छड़ी की ऊंचाई समायोज्य है।

23गैसः 95 प्रतिशत से अधिक शुद्धता 3.5kpa±kpa, न्यूनतम दबाव के लिए।

24कंप्यूटर स्वचालित नियंत्रण, अधिग्रहण, रिकॉर्ड और परिणाम निपटान।

25वजन: लगभग 500 किलो।

26उपकरण का आकारः 1.22mx0.68mx2m

27विन्यास मानकः आईएसओ 5659-2 के अनुरूप हैः2006,GBt8323.2-2008

अन्य मापदंड और परिचय

1. सामने के दरवाजे में खिड़कियां हैं और अपारदर्शी मैट की गतिविधियों के निरीक्षण को अवरुद्ध कर सकते हैं

2. वर्ग बॉक्स नीचे स्थापित करता है अल्युमिनियम पन्नी टुकड़ा धमाका करने के लिए ओवरप्रेशर को रोकता है, शीर्ष किस्त बॉक्स आंतरिक दबाव समायोजन डिवाइस है

3प्रकाश स्रोतः 6.5V दागदार दीपक, ऑप्टिकल तरंग दैर्ध्य 400~750nm

4रिसीवर: फोटोमल्टिप्लीयर ट्यूब के लिए, बिना प्रकाश के 0% पारगम्यता, बिना पूर्ण रूप से बंद किए 100% पारगम्यता।

5. उज्ज्वल शंकु 3500W की नाममात्र शक्ति के हीटिंग तत्वों से बना है

6रेडियल शंकु फायरहाउस की सतह 50 मिमी है।

7. विकिरण तीव्रता: 10kw/m2 ~ 50kw/m2 के बीच समायोज्य। 10kw/m2 ~ 50kw/m2 विकिरण प्रकाश व्यवस्था नमूना सतह के केंद्र में प्रदान की जाती है।

8दहन प्रणाली: नियामक वाल्व, फिल्टर, नियामक वाल्व प्रवाहमीटर, बर्नर संरचना द्वारा।

9बर्नर: इग्निटर और नोजल की संरचना के अनुसार, नोजल नमूना सतह के ऊपर 10 मिमी क्षैतिज स्थिति में रखा जाता है, और नमूना केंद्र स्थिति में रखा जाता है।

मुख्य विन्यास

परीक्षण बॉक्स
