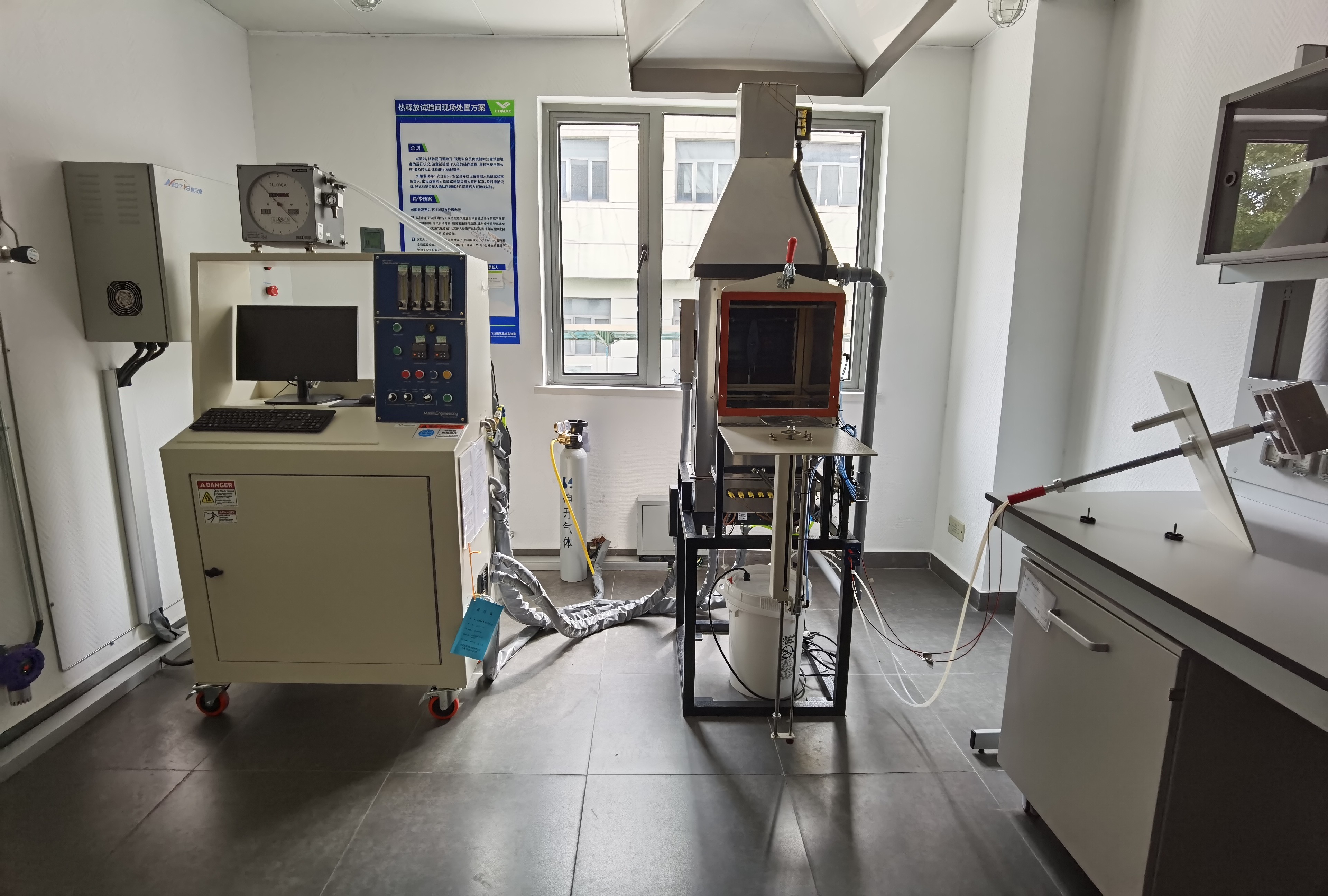

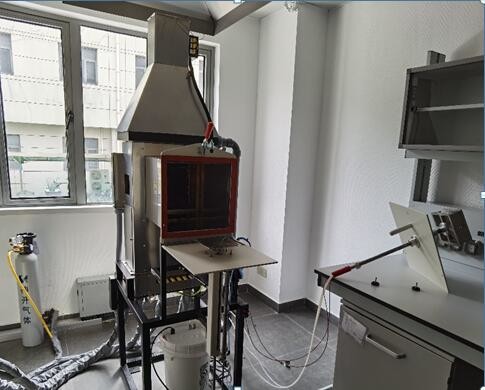

ASTM E906 FAA एयरक्राफ्ट सामग्री के लिए दहन कक्ष
| न्यूनतम आदेश मात्रा: | 1 इकाई |
| कीमत: | negotiated |
| मानक पैकेजिंग: | प्लाईवुड केस |
| वितरण अवधि: | 10 कार्यदिवस |
| भुगतान विधि: | टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | 1 यूनिट / महीना |
एएसटीएम E906 दहन कक्ष
,एफएए दहन कक्ष
,एफएए दहन परीक्षक
एफएए एयरक्राफ्ट मटेरियल्स फायर टेस्ट हैंडबुक, अध्याय 5 हीट रिलीज़ की दर के लिए परीक्षक
Ⅰ. (परिचय)
इस परीक्षक का उपयोग विमान के आंतरिक केबिन सामग्री को 35 किलोवाट/मी2 के एक घटना विकिरण गर्मी प्रवाह के संपर्क में रखने के लिए किया जाता है। इससे यह निर्धारित होगा कि सामग्री FAR 25.853[a-1] आवश्यकताओं के अनुरूप है या नहीं।
संयुक्त राज्य अमेरिका के फेडरल एविएशन एडमिनिस्ट्रेशन के एफएए द्वारा अनुमोदित ओएसयू हीट रिलीज़ दर परीक्षक को मूल रूप से 1972 में ओहियो स्टेट यूनिवर्सिटी के स्मिथ द्वारा डिजाइन किया गया था,और बाद में हवाई जहाज सामग्री की गर्मी रिलीज दर का परीक्षण करने के लिए एक एफएए नामित दहन परीक्षण उपकरण बन गयापरीक्षण मानदंड FAR भाग 25 परिशिष्ट एफ भाग IV, एयरबस AITM 2 हैं।00. 06, बोइंग बीएसएस 7322
मानक
FAR भाग 25 अनुलग्नक F भाग IV कैबिन सामग्री से रेडिएंट हीट के संपर्क में आने वाली गर्मी की दर निर्धारित करने के लिए परीक्षण विधि।
एफएए एयरक्राफ्ट मटेरियल फायर टेस्ट हैंडबुक, अध्याय 5;
बीएसएस 7322 ओहियो स्टेट यूनिवर्सिटी कैलोरिमीटर हीट रिलीज़, बोइंग विनिर्देश समर्थन मानक का निर्धारण।
एआईटीएम 2.0006 एयरबस परीक्षण विधि विमान सामग्री की गर्मी रिलीज़ और गर्मी रिलीज़ दर का निर्धारण।
एएसटीएम ई 906 सामग्री और उत्पादों के लिए गर्मी और दृश्य धुआं रिलीज दरों के लिए मानक परीक्षण विधि।
Ⅱ(माल के विन्यास)
ए. मुख्य इकाई
1. ओएसयू मुख्य इकाई (1 सेट)
2वायु वितरण प्रणाली (1 सेट)
B. सहायक उपकरण
1नियंत्रण इकाई (1 सेट)
2कम्प्यूटर प्रणाली (1 सेट)
Ⅲ. (विशिष्ट विवरण)
ए. मुख्य इकाई
1. ओएसयू मुख्य इकाई (1 सेट)
1) उपकरण आयाम: 760 मिमी (डब्ल्यू) x 1850 मिमी x (एच) x 850 मिमी (डी)
2) परीक्षण कक्ष
- विकिरण ताप स्रोत और सुनिश्चित करें कि गर्मी प्रवाह घनत्व 35±0.5kW/m है2
- यह निर्धारित करेगा कि सामग्री FAR 25.853 आवश्यकताओं के अनुरूप है या नहीं
- चार सिलिकॉन कार्बाइड तत्व प्रकार एलएल 508 मिमी 16 मिमी नाममात्र प्रतिरोध 1.4 ओम के साथ जंग प्रतिरोधी स्टेनलेस स्टील आवास के साथ एक गर्मी स्रोत के रूप में
- स्टेनलेस स्टील से बना एक परावर्तक तत्वों के पीछे स्थित है
- तत्वों के सामने, स्टेनलेस स्टील से निर्मित एक ट्रिंक्टेड हीरा आकार का मुखौटा, यह 151 × 151 मिमी ऊर्ध्वाधर नमूना द्वारा कब्जा किए गए क्षेत्र पर समान गर्मी प्रवाह घनत्व प्रदान करता है
- ऊपरी और निचले तत्व जोड़े के अलग-अलग नियंत्रण के लिए 5.5kVA पर दोहरी 110VAC ट्रांसफार्मर उपलब्ध हैं
- ऊपरी पायलट और कैलिब्रेशन बर्नर की रोशनी के लिए स्टैंड असेंबली
- दोहरी वैश्विक शक्ति नियंत्रक गर्मी प्रवाह एकरूपता समायोजन के लिए आसान
- ऊपरी पायलट और निचले पायलट (स्पार्क इग्निशन के साथ) और कैलिब्रेशन मीथेन गैस बर्नर
- गर्मी रिलीज़ दर मापने के लिए थर्मोपाइल, चिमनी में पांच गर्म थर्मोकपल जंक्शन और हवा कक्ष में पांच ठंडे थर्मोकपल जंक्शन के साथ
3) नमूना धारक (1 सेट)
- दो नमूना धारक
- प्रत्येक नमूना धारक स्टेनलेस स्टील से निर्मित है
2. हवा वितरण प्रणाली ((1 सेट)
- हवा का तापमान 21-24 डिग्री सेल्सियस
- 0.043 मीटर की प्रवाह दर पर हवा3/सेकण्ड या उससे अधिक
- चौकोर किनारे वाली गोल प्लेट ओरिफिस 0.5±0.1 मिमी
- 38±1 मिमी के व्यास के एक गोल पाइप में स्थित
- पिरामिड सेक्शन के आधार पर वायु आपूर्ति जनरेटर में 48 समान रूप से अंतरिक्ष छेद होने चाहिए
B. सहायक उपकरण
1. नियंत्रण इकाई ((1 सेट)
- कैलिब्रेशन प्रवाह दर नियंत्रण
- निचला बर्नर इग्निशन
- कैलिब्रेशन हीट फ्लक्सः कैलिब्रेशन हीट फ्लक्समीटर दो पानी ठंडा गर्मी प्रवाह सेंसर केंद्र और प्रत्येक कोने में गर्मी प्रवाह घनत्व को मापने के लिए आपूर्ति कर रहे हैं
2. कंप्यूटर प्रणाली ((1 सेट)
- सीपीयू: पेंटियम 4 3.0 GHz या उससे अधिक
- रैम: 512 एमबी या उससे अधिक
- HDD: 80GB या उससे अधिक
- मॉनिटर: 17 ′′ एलसीडी या अधिक
- प्रिंटरः लेजर जेट
- सॉफ्टवेयर: विंडोज एक्सपी या उससे अधिक
IV प्रदर्शन विशेषताएं:
1उच्च तापमान कांच अवलोकन खिड़की के साथ स्टेनलेस स्टील दहन परीक्षण कक्ष;
2ताप विकिरण स्रोत 4 ग्लोबार हीटिंग रॉड हैं, जो 35KW/M2 ताप विकिरण प्रवाह प्रदान कर सकते हैं।
3हीटिंग तापमान नियंत्रण के लिए दो स्वतंत्र पीआईडी तापमान नियंत्रकों का प्रयोग किया जाता है।
4. पूरी तरह से स्वचालित वायवीय नमूना प्रणोदन डिवाइस और परिरक्षण दरवाजा डिवाइस से लैस;
5. ऊपरी बर्नर और चलती निचली बर्नर से सुसज्जित;
6रोटर फ्लोमीटर का उपयोग ऊपरी और निचले बर्नरों की गैस प्रवाह दर को समायोजित करने के लिए किया जा सकता है।
7. चलती टी प्रकार के कैलिब्रेशन बर्नर डिवाइस और प्रवाह नियंत्रक से सुसज्जित;
8थर्मोपाइल के तापमान के कैलिब्रेशन के लिए द्रव्यमान प्रवाह नियंत्रक स्वचालित रूप से लगाया जाता है।
9जल-कूल्ड हीट फ्लोमीटर में अग्नि सतह के ताप विकिरण प्रवाह को मापने के लिए शीतलन मोड है।
10वायु तापमान नियंत्रण उपकरण परीक्षण कक्ष के लिए स्थिर तापमान और प्रवाह वायु प्रदान कर सकता है।
11ओरिफिस फ्लोमीटर का उपयोग परीक्षण बिन में प्रवेश करने वाले प्रवाह दबाव को मापने के लिए किया जाता है।
12डेटा अधिग्रहण प्रणाली और गर्मी रिलीज मानक परीक्षण सॉफ्टवेयर से सुसज्जित।
वी. (टिप्पणियाँ)
1. वारंटीः एक वर्ष
2. इंजीनियर द्वारा स्थापना और प्रशिक्षण
3मैनुअल और सॉफ्टवेयर मैनुअल
4उपयोगिता: अंतिम उपयोगकर्ता द्वारा प्रदान की जानी है
वीमैं.स्थापना की आवश्यकताएं
स्थापना की शर्तें
2.1 इनडोर स्थापना, आकार 760mm*1850mm*850mm
2.2 बिजली की आपूर्तिः 220V60A;
2.3 गैसः मीथेन, शुद्धता 99% या उससे अधिक;
2.4 सहायक गैस: निरंतर तापमान और निरंतर प्रवाह गैस;
कृपया नीचे दिए गए लिंक पर क्लिक करें नमूना स्थापित करने के लिए कैसे दिखा वीडियो की समीक्षा करने के लिए
https://youtu.be/FFNmyXmYtJM
नमूना पुशर कैसे स्थापित करें
https://youtu.be/FqhM6OvhjsE
गर्मी के उत्सर्जन की दर क्या है?
गर्मी रिलीज़ दर (HRR)आग से ऊर्जा की मुक्ति की दरएचआरआर को वाट (डब्ल्यू) की इकाइयों में मापा जाता है, जो एक अंतर्राष्ट्रीय प्रणाली इकाई है जो एक जोल प्रति सेकंड के बराबर है।
