उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SKYLINE
प्रमाणन: CE
मॉडल संख्या: SL-E04
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 इकाई
पैकेजिंग विवरण: प्लाईवुड केस
प्रसव के समय: 5 से 8 कार्यदिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 20/ माह
क्षितिज: |
चमकदार तार परीक्षण कक्ष |
मानक: |
IEC60695-5-10 |
सामग्री: |
स्टील |
तापमान सीमा: |
500 ~ 750°C±10°C; 750 ~ 960°C±15°C |
गहराई तक इस्त्री करना: |
7 मिमी ± 0.5 मिमी |
परीक्षण के नमूने में और उसके माध्यम से चमकती तार: |
7 mm ± 0,5 mm |
परीक्षण नमूने पर बल: |
0,95 N ± 0,10 N |
चैम्बर का आयतन: |
0.5m3 |
क्षितिज: |
चमकदार तार परीक्षण कक्ष |
मानक: |
IEC60695-5-10 |
सामग्री: |
स्टील |
तापमान सीमा: |
500 ~ 750°C±10°C; 750 ~ 960°C±15°C |
गहराई तक इस्त्री करना: |
7 मिमी ± 0.5 मिमी |
परीक्षण के नमूने में और उसके माध्यम से चमकती तार: |
7 mm ± 0,5 mm |
परीक्षण नमूने पर बल: |
0,95 N ± 0,10 N |
चैम्बर का आयतन: |
0.5m3 |

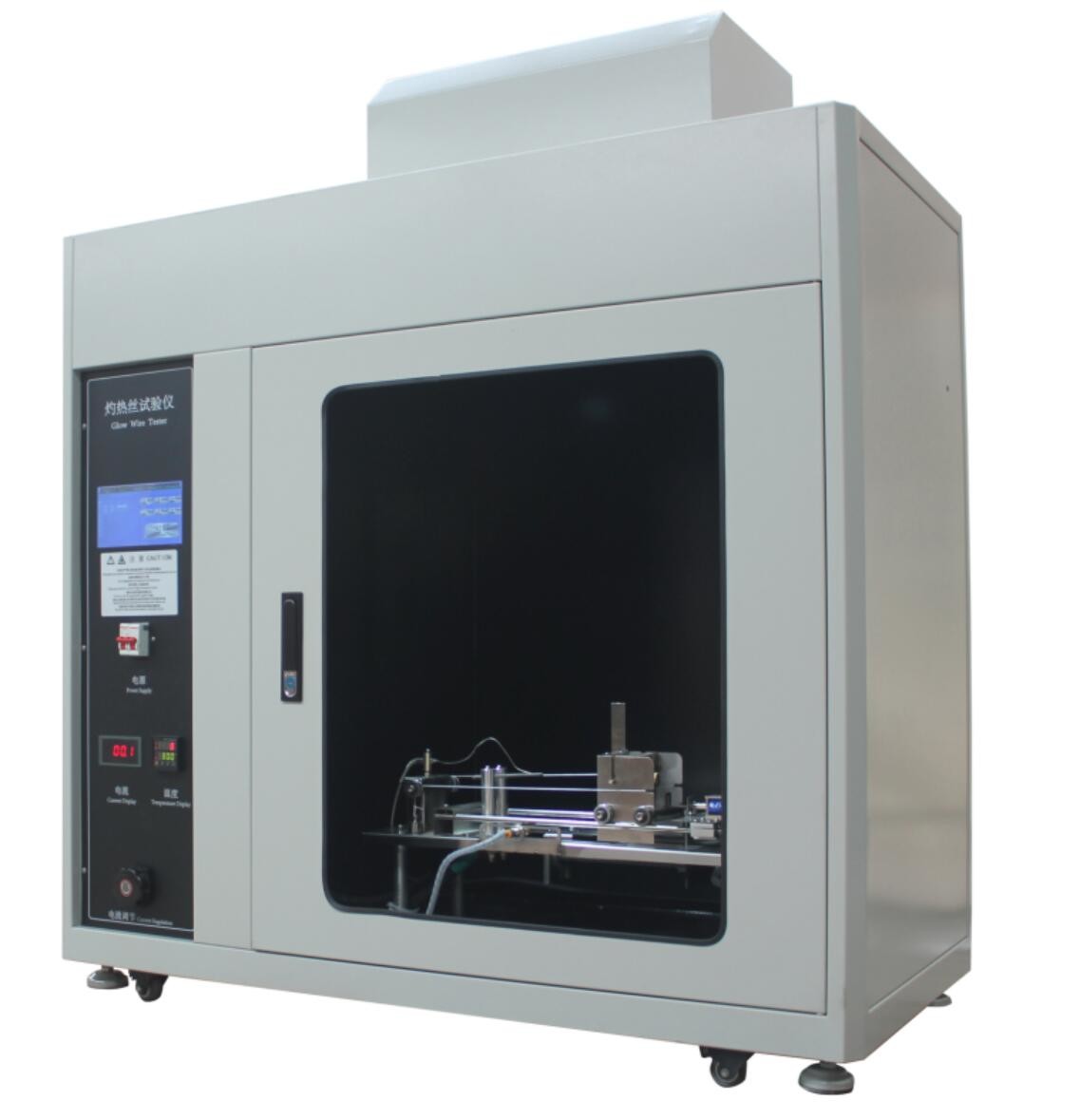

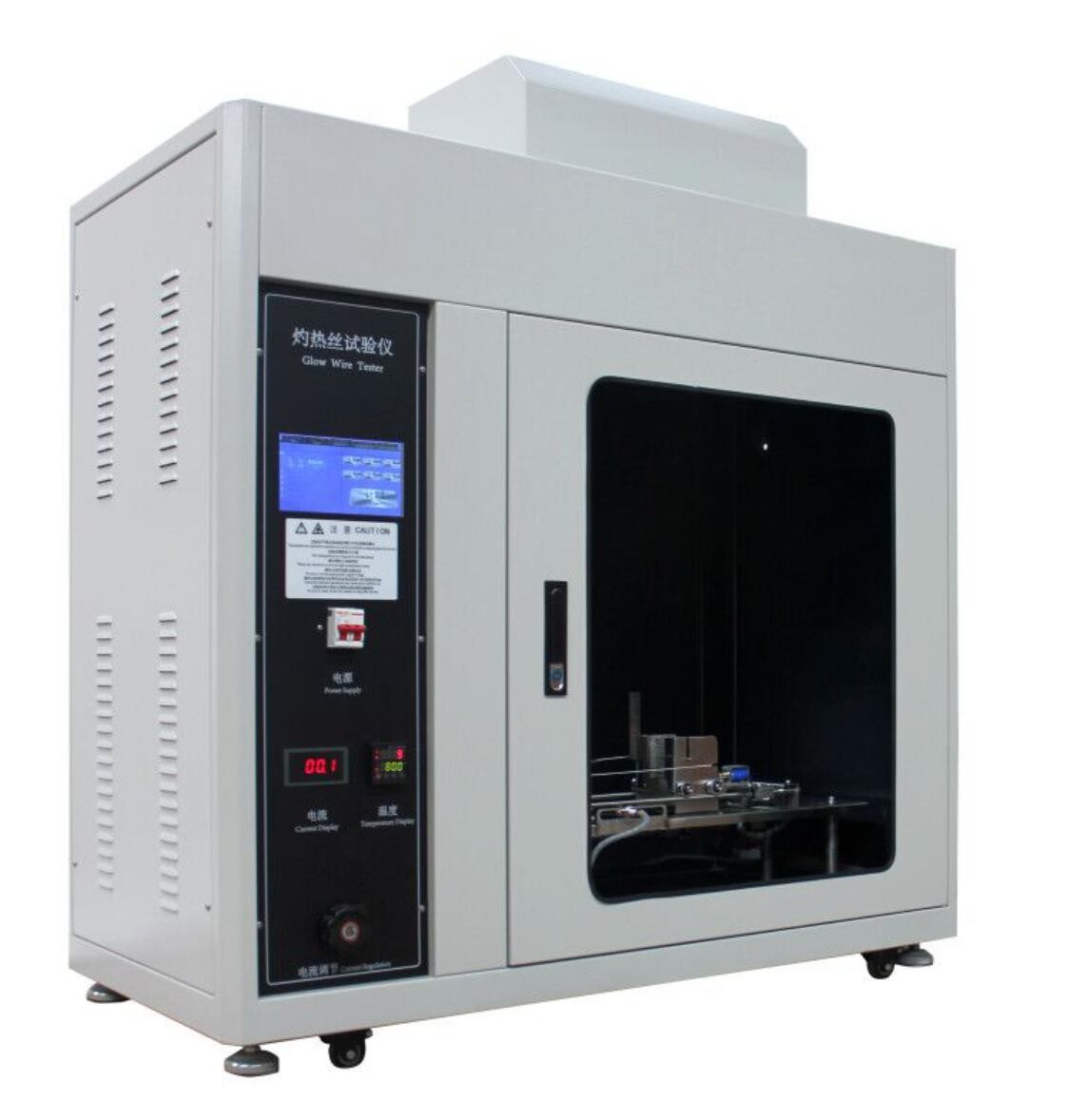

इलेक्ट्रॉनिक परीक्षण उपकरण IEC60695-5-10 चमकदार तार परीक्षण उपकरण
आवेदन
•चमक तार परीक्षकयह अंतर्राष्ट्रीय मानकों के प्रावधानों के अनुसार विद्युत तकनीकी उत्पादों पर अग्नि जोखिम परीक्षण करने के लिए डिज़ाइन किया गया है।
• नियंत्रण इकाई में चमक तार के तापमान को सटीक रूप से सेट करने के लिए आवश्यक सभी नियंत्रण और माप के साथ आपूर्ति की जाती है।तार वर्तमान पैनल पर घुड़सवार नियंत्रक के माध्यम से लगातार परिवर्तनीय है और अंतर्निहित एम्पमीटर द्वारा निगरानी की जाती है.
• एक डिजिटल तापमान संकेतक लगाया गया है जो आपूर्ति किए गए थर्मोकपल के साथ मिलकर, चमक तार के तापमान को सटीक रूप से मापता है।नियंत्रण इकाई के विद्युत सर्किट पूरी तरह से फ्यूज और एक लघु सर्किट ब्रेकर द्वारा संरक्षित है और बिजली की आपूर्ति चालू/बंद स्विचिंग और आउटपुट करंट के पुश बटन नियंत्रण को शामिल करता है. बड़ी खिड़की और गहरे रंग के इंटीरियर के साथ स्व-निहित कैबिनेट।
तकनीकी मापदंड
| चमकदार तार का व्यास | 4mm±0.04mmNi/Cr ((80/20) |
| तापमान सीमा | 500 ~ 750°C±10°C; 750 ~ 960°C±15°C |
| थर्मोकपल का व्यास | 0.5 मिमी प्रकार K (Ni/Cr - Ni/Al), बख्तरबंद शीट तापमान -40 ~ 1100 °C का सामना कर सकती है |
| जलने का समय | 30s±0.1s (OMRON H5CN-XAN-Z डिजिटल टाइमर, 0-9999s, पूर्व निर्धारित तालिका) |
| प्रकाश-बंद समय | 0-999.9 s ± 0.1 s, स्वचालित रिकॉर्डिंग, मैनुअल टाइमआउट |
| आग का समय | 0-999.9 s ± 0.1 s, स्वचालित रिकॉर्डिंग, मैनुअल टाइमआउट |
| गहराई तक इस्त्री करना | 7 मिमी ± 0.5 मिमी |
| नमूना दबाव | 1 एन ± 0.2 एन |
| परीक्षण गति | 18±3mm/s |
| परीक्षण पृष्ठभूमि | काली पृष्ठभूमि |
| परीक्षण प्रक्रिया का स्वचालित नियंत्रण | स्वतंत्र झटके |
| कक्ष | ≥0.5 मीटर |
| नियंत्रण एकल चिप माइक्रो कंप्यूटर का उपयोग करना | + टच स्क्रीन नियंत्रण |
| विद्युत आपूर्ति | AC 220V,50Hz |
चमक तार परीक्षण कक्ष.pdf
कंपनी प्रोफाइल.pdf
| चमकदार तार |
|
| एक नई चमकती तार को परीक्षण के लिए इस्तेमाल किए जाने से पहले कम से कम 120 ए की धारा के अधीन करके कुल मिलाकर कम से कम 10 घंटों के लिए गरम किया जाना चाहिए।कुल एनीलिंग समय संचयी रूप से प्राप्त किया जा सकता हैक्षति से बचने के लिए, थर्मोकपल को एनीलिंग के दौरान स्थापित नहीं किया जाना चाहिए। एनीलिंग के अंत में, थर्मोकपल जेब छेद की गहराई की जांच की जानी चाहिए। | |
| टाइमर | 0-30s ±1s |
| परीक्षण नमूने पर बल | 0,95 N ± 0,10 N |
| परीक्षण के नमूने में और उसके माध्यम से चमकती तार | 7 mm ± 0,5 mm |
| गति | 10 से 25 मिमी/सेकंड |
| बारीक तार थर्मोकपल |
नाममात्र व्यास 1,0 मिमी. थर्मोकपल के तारों को 960 °C तक के तापमान पर निरंतर संचालन के लिए उपयुक्त होना चाहिए (जैसे क्रोमेल/अल्युमेल (प्रकार K) ‡ देखें IEC 60584-1).वेल्डेड बिंदु को शीट के अंदर के रूप में करीब के रूप में सिर के रूप में स्थित किया जाना चाहिए |
| तापमान सीमा | 500-1000°C |
| कक्ष | कम से कम 0,5 मीटर की आयतन के साथ3, अंधेरी पृष्ठभूमि, प्रकाश £ 20 lx. |
| प्रारंभिक कैलिब्रेशन रिपोर्टः |
और रिपोर्ट में तापमान बनाम वर्तमान चार्ट भी शामिल करना चाहिए |
| लकड़ी का बोर्ड (x2) | समतल और चिकनी और न्यूनतम मोटाई 10 मिमी की होने वाली |
मानक
IEC60695 - 2 - 10 / 11 / 12 / 13,IEC60884-1,IEC60335-1,VDE0620
चमकती तार क्या कर सकती है?
चमक तार संगतता एक परीक्षण है किसुरक्षा सुनिश्चित करता हैऔर मानवीय दुरुपयोग, ओवर-करंट या शॉर्ट सर्किट विफलताओं के कारण विशेष रूप से उपकरण वायरिंग प्रणालियों के भीतर दुर्घटनाओं से बचा जाता है। ... आईईसी 60335-1 सुरक्षा मानकों के तहत चमक तार परीक्षण अनिवार्य किया गया है।
