SKYLINE INSTRUMENTS CO.,LTD info@skylineinstruments.com 86-769-23830463
उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SKYLINE
प्रमाणन: CE
मॉडल संख्या: SL-ESD61002TA
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 इकाई
पैकेजिंग विवरण: प्लाईवुड केस
प्रसव के समय: 10 कार्यदिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 20/ माह
क्षितिज: |
ईएसडी सिम्युलेटर परीक्षण उपकरण |
मानक: |
आईईसी61000-4-2 |
ब्रांड: |
क्षितिज |
क्षितिज: |
ईएसडी सिम्युलेटर परीक्षण उपकरण |
मानक: |
आईईसी61000-4-2 |
ब्रांड: |
क्षितिज |

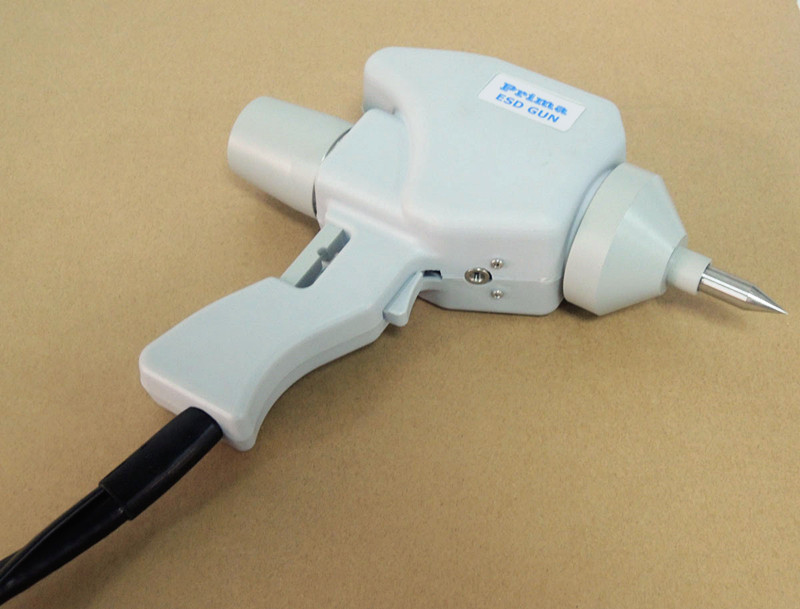

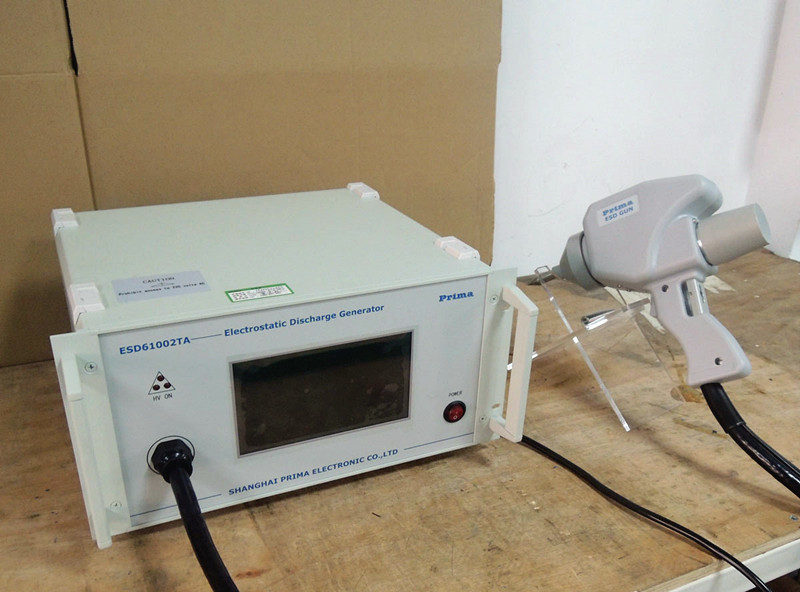

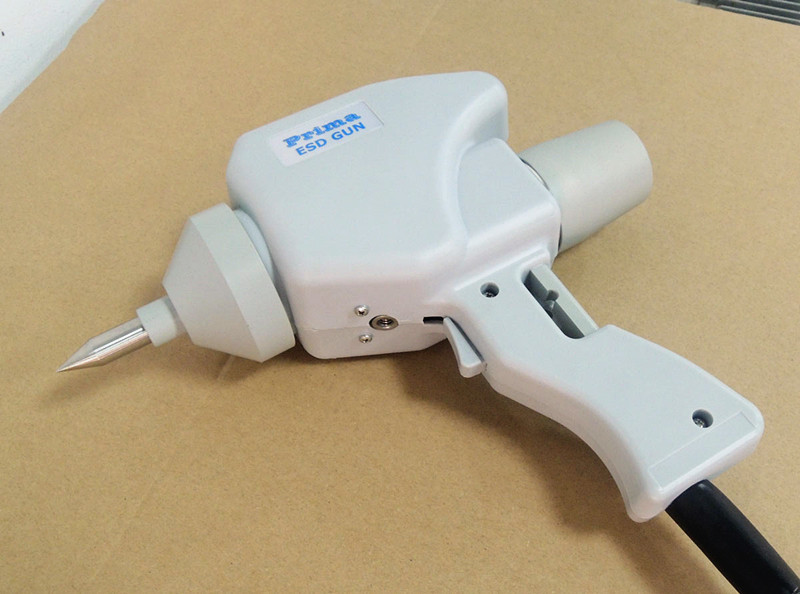

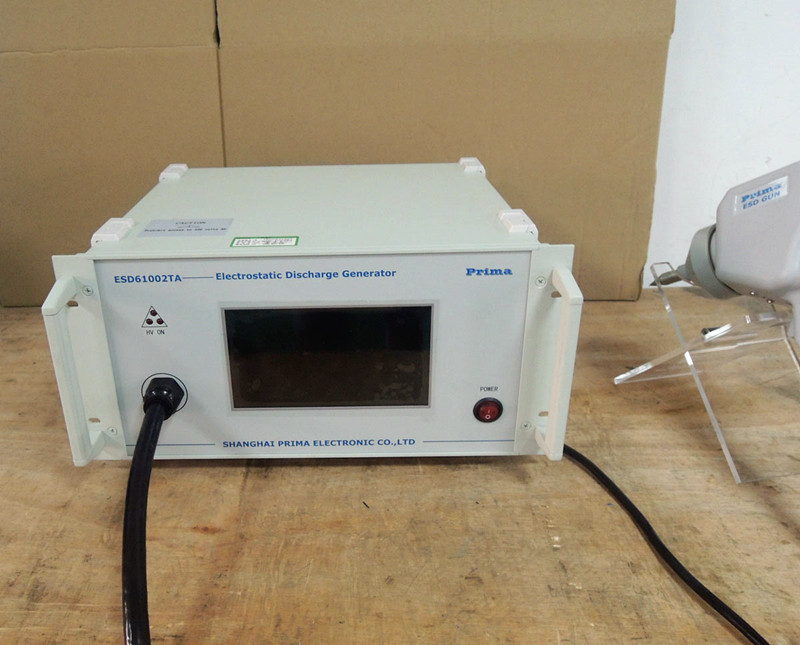

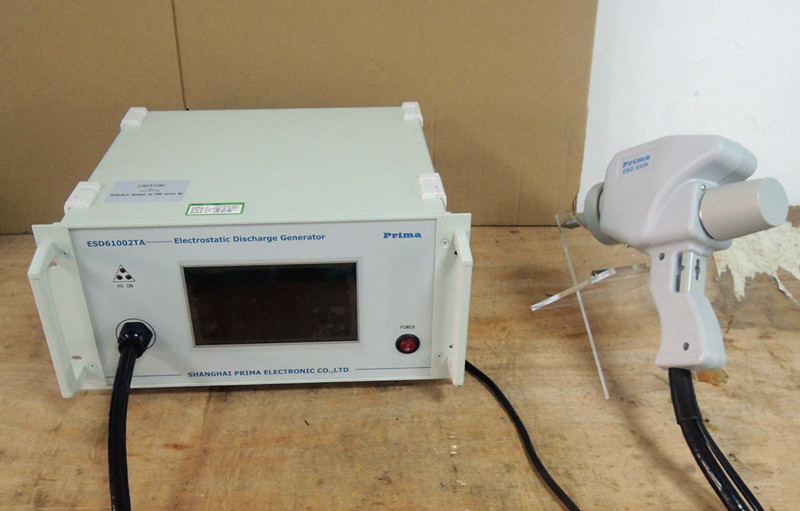

ईएसडी सिम्युलेटर परीक्षण उपकरण/इलेक्ट्रोस्टैटिक डिस्चार्ज परीक्षक
उत्पाद का परिचय
इलेक्ट्रोस्टैटिक क्षति से उपकरण की सुरक्षा और उत्पाद और प्रणाली की विश्वसनीयता के लिए, विशेष रूप से माइक्रो इलेक्ट्रिक घटकों के आवेदन के कारण,यह निर्माता या उपयोगकर्ताओं के लिए महत्वपूर्ण है कि इलेक्ट्रोस्टैटिक क्षति पर विचार करें.
इलेक्ट्रोस्टैटिक समस्या का संबंध पर्यावरण और उपयोग की स्थितियों से है। यह विशेष रूप से कृत्रिम फाइबर का उपयोग करते समय इलेक्ट्रोस्टैटिक उत्पन्न कर सकती है। उदाहरण के लिए,जबकि ऑपरेटर प्रयोगशाला में जमीन के कालीन पर कदमचार्ज को अपने शरीर और फाइबर के बीच घर्षण के कारण उत्पन्न किया जा सकता है।ऑपरेटर सीधे या स्थैतिक विद्युत द्वारा चार्ज प्राप्त कर सकते हैंबाद के लिए, संचालित कालीन कोई सुरक्षा कार्य उत्पन्न नहीं कर सकता है, जब तक कि ऑपरेटर जमीन से जुड़ने के कुछ उपायों को अपनाता है।
चित्रा 1 बताता है कि विभिन्न फाइबर अलग-अलग आर्द्रता की स्थिति में अलग-अलग इलेक्ट्रोस्टैटिक उत्पन्न करेंगे।
IEC61000-4-2 का मानक परिचय
चूंकि आईईसी61000-4 मानक आईईसी द्वारा जारी एक बुनियादी मानक है, इसलिए यह सभी प्रकार के विद्युत और इलेक्ट्रॉनिक उपकरणों के ईएमसी परीक्षणों के लिए उपयुक्त है।यह उप-मानक (आईईसी 61000-4-2) के रूप में इलेक्ट्रोस्टैटिक डिस्चार्ज का परीक्षण करने के लिए आवश्यक हैइस अध्याय में उपकरण की संरचना, इलेक्ट्रोस्टैटिक डिस्चार्ज परीक्षक की प्रदर्शन आवश्यकताओं और तरंग के रूप की जांच के बारे में सामग्री है।
परीक्षक की मुख्य प्रदर्शन आवश्यकताएं
|
भंडारण क्षमता ((Cs+Cd) डिस्चार्ज प्रतिरोध ((Rd) चार्जिंग रेजिस्टर ((Rc) आउटपुट HV:8KV (रेटिंग) 15 केवी (रेटिंग) आउटपुट वोल्टेज संकेतक वार्प ध्रुवीयता दीर्घकालिक डिस्चार्ज मोडः एकल डिस्चार्ज करंट तरंगरूप |
150pF±10% 330±10% 50MΩ100MΩ संपर्क निर्वहन के लिए प्रयोग किया जाता है हवा के निर्वहन के लिए प्रयोग किया जाता है ± 5% +/- कम से कम 5s कम से कम 1s चित्र 3 देखा गया |
