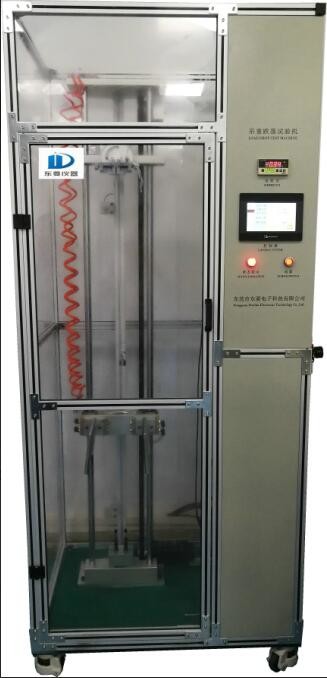

टच स्क्रीन + पीएलसी प्रयोगशाला परीक्षण उपकरण लैपटॉप कंप्यूटर ड्रॉप टेस्ट मशीन

1उत्पाद का अनुप्रयोग

उपकरण का उपयोग उत्पाद के प्रदर्शन पर उत्पाद के प्रभाव का मूल्यांकन करने के लिए किया जाता है जब यह उत्पाद के वास्तविक उपयोग के दौरान अप्रत्याशित रूप से गिर जाता है।यह छोटे आकार के इलेक्ट्रॉनिक उत्पादों जैसे मोबाइल फोन के लिए उपयुक्त है, पीएडी, ई-पुस्तक और इलेक्ट्रॉनिक शब्दकोशों को एक निर्दिष्ट दिशा या निर्दिष्ट स्थिति में गिरने के लिए परीक्षण किया जाना है।

2प्रणाली की संरचना और सिद्धांत

सिद्धांत विवरण: प्रणाली पीएलसी के साथ संवाद करने के लिए टच स्क्रीन का उपयोग करती है, ऊंचाई बढ़ाने के लिए ड्रॉप तंत्र पर सक्शन कप क्लैंप को चलाने के लिए सर्वो मोटर को नियंत्रित करती है,और ड्रॉप परीक्षण का एहसास करने के लिए unhooking डिवाइस और सक्शन कप की कार्रवाई के साथ सहयोग करता हैउत्पाद के किनारों, कोनों और सतहों के उपयोगकर्ता के ड्रॉप परीक्षण को पूरा करने के लिए 3 अलग-अलग दिशाओं में सक्शन कप।

3उत्पाद की विशेषताएं

3.1 डबल कॉलम रैखिक असर मार्गदर्शन, सर्वो मोटर + टाइमिंग बेल्ट ड्राइव लिफ्टिंग, परीक्षण ऊंचाई को मनमाने ढंग से सेट कर सकते हैं, बाहरी एन्कोडर सीधे वास्तविक वृद्धि स्थिति का पता लगाता है,स्थिति अधिक सटीक है

3.2 नमूनों के बहु-कोण परीक्षण को प्राप्त करने के लिए तीन अलग-अलग कोणों के सक्शन कप, स्वचालित प्रेरक अनुशोषण समारोह, प्रत्येक कोण पर दो सक्शन कप,ऊर्ध्वाधर गिरने पर कोण उल्टा होने से बचना

3.3 टच स्क्रीन + उच्च प्रतिक्रिया पीएलसी नियंत्रण, और सभी विद्युत नियंत्रण भागों आयातित उत्पादों के पूर्ण सेट का उपयोग करते हैं, प्रतिक्रिया गति तेज है, ऑपरेशन अधिक स्थिर है,और त्वरण जैसे डेटा, अधिकतम लैंडिंग गति और परीक्षण समय को मापा जा सकता है।

3.4 पूरी तरह से बंद परिधीय फ्रेम और विद्युत चुम्बकीय ताला के साथ परिरक्षित दरवाजा ऑपरेटर की सुरक्षा के लिए अधिक विश्वसनीय सुरक्षा प्रदान करता है

3.5 अधिक सक्शन के लिए उच्च प्रवाह वाले वैक्यूम जनरेटर का चयन करें और बड़े नमूनों के लिए परीक्षण करें

3.6 तेजी से वैक्यूम मुआवजा समारोह परीक्षण नमूनों और सक्शन कप के आसंजन को कम करने के लिए और गिरावट अधिक सटीक है

3.7 अन्य कारकों से बचने के लिए ड्रॉप प्लेट को सीधे जमीन पर रखा जाता है, जिससे परीक्षण वास्तविकता के करीब हो जाता है।

4मुख्य कार्य

4.1 दिशात्मक गिरावट परीक्षण

4.2 मुक्त गिरने का परीक्षण

4.3 स्वचालित और मैनुअल कार्य

4.4 संदर्भ ऊंचाई मुआवजा कार्य

4.5 गिरावट की ऊंचाई, अंत गति और परीक्षणों की संख्या निर्धारित की जा सकती है

4.6 तेजी से वैक्यूम मुआवजा

4.7 डेटा माप कार्य, त्वरण, लैंडिंग गति, परीक्षण समय आदि की स्वचालित गणना;

4.8 पूरी तरह से बंद सुरक्षा द्वार सुरक्षा कार्य (सुरक्षा द्वार खुला है, उपकरण शुरू नहीं होता है, ऑपरेटर की सुरक्षा की रक्षा करता है)

5. तकनीकी मापदंड

5.1 गिरने की ऊंचाईः इसे 400-1800 मिमी के दायरे में सेट किया जा सकता है, विस्थापन की सटीकता ±1 मिमी है, और गिरने के दौरान पूर्ण त्वरणः त्रुटि 0.2g के भीतर है।नमूना 1 मीटर की ऊंचाई से उपकरण के माध्यम से गिरने के लिए नियंत्रित किया गया था और मंजिल के संपर्क में क्षणिक गति > 4 थी.2 मी/सेकंड. गिरावट सतह विचलनः लैंडिंग के समय उत्पाद की दिशा और प्रारंभिक विचलन 5° से अधिक नहीं है। यदि यह 5° से अधिक है, तो यह एक असफल गिरावट परीक्षण है;नियंत्रित गिरावट की सफलता दर > 99% है.

5.2 गिरने का कोणः 0°, 45°, 90°, 2 बड़े मुख, 4 पक्ष, 8 किनारे और 4 कोने आयताकार नमूना जो गिर सकता है

5.3 प्रासंगिक मानक: उत्पाद IEC68-2-32 मानक के अनुरूप है

5.4 सक्शन कप विनिर्देश और मात्राः Ф16 मिमी सक्शन कप, 6

5.5 परीक्षण डेटाः गिरने की ऊंचाई, त्वरण, अंत गति, परीक्षण समय, परीक्षणों की संख्या आदि

5.6 परीक्षण नमूना वजनः अधिकतम अनुमत 1000 ग्राम

5.7 ड्रॉप सतह का आकारः 350*350*50 मिमी

5.8 ड्रॉप सतह सामग्रीः (अनुकूलित किया जा सकता है)

सफेद ग्रेनाइटिक ग्रेनाइट, सतह पॉलिश है, कोई स्पष्ट खरोंच, छेद और घूंसे नहीं; मोटाई 49 ~ 51 मिमी है; सपाटता < 1 मिमी है।थोक 32g के इस्पात गेंद 50 सेमी की ऊंचाई से गिरने के लिए स्वतंत्र है, और उछाल की ऊंचाई 30-40 सेमी है; ऊंचाई 100 सेमी की ऊंचाई से स्वतंत्र रूप से गिर जाती है, और उछाल की ऊंचाई 70 से 80 सेमी तक होती है।

निरीक्षण विधिः सतह को हटाने के लिए एक वैक्यूम क्लीनर और एक चादर का उपयोग करें, और फिर दृश्य रूप से महसूस करने के लिए हथेलियों के साथ सतह को स्पर्श करें कि क्या कोई झटका है; यदि आप सहज रूप से कांटे महसूस कर सकते हैं,सतह अयोग्य है.

लकड़ी का बोर्डः 3 सेमी मोटी उच्च घनत्व वाला लकड़ी का बोर्ड। गुणवत्ता 130 ग्राम स्टील की गेंद 50 सेमी की ऊंचाई से गिरती है, उछाल की ऊंचाई 10-15 सेमी है; ऊंचाई 70 सेमी से गिरती है, और उछाल की ऊंचाई 15 सेमी-20 सेमी है।

5.9 ड्रॉप सतह असमानताः संगमरमर और सीमेंट बोर्ड के असमानता मान क्रमशः 0.59μm और 1.29μm हैं (संदर्भ डेटा)

6.कार्य वातावरण और भंडारण वातावरण की आवश्यकताएं

6.1 कार्य तापमान और आर्द्रताः तापमान 18 °C ~ 30 °C, आर्द्रता 40% ~ 60% (गैर-संक्षेपण)

6.2 भंडारण तापमान और आर्द्रताः तापमान -10 °C ~ 60 °C, आर्द्रता 40% ~ 60% (गैर-संक्षेपण)
