उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SKYLINE
प्रमाणन: CE
मॉडल संख्या: SL-S85
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 इकाई
मूल्य: Negoitable
पैकेजिंग विवरण: प्लाईवुड केस
प्रसव के समय: 30 कार्यदिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1 यूनिट / महीना
क्षितिज: |
निलंबन कनेक्टर स्थायित्व परीक्षक |
मानक: |
ISO8124-4 6.8 EN71-8 |
भार: |
6.75 किलो,13.5 किलो,18.5 किलोग्राम, 30 किलोग्राम |
गति नापो: |
1~60r/min |
साइकिल: |
180000 |
सामग्री: |
स्टील |
क्षितिज: |
निलंबन कनेक्टर स्थायित्व परीक्षक |
मानक: |
ISO8124-4 6.8 EN71-8 |
भार: |
6.75 किलो,13.5 किलो,18.5 किलोग्राम, 30 किलोग्राम |
गति नापो: |
1~60r/min |
साइकिल: |
180000 |
सामग्री: |
स्टील |

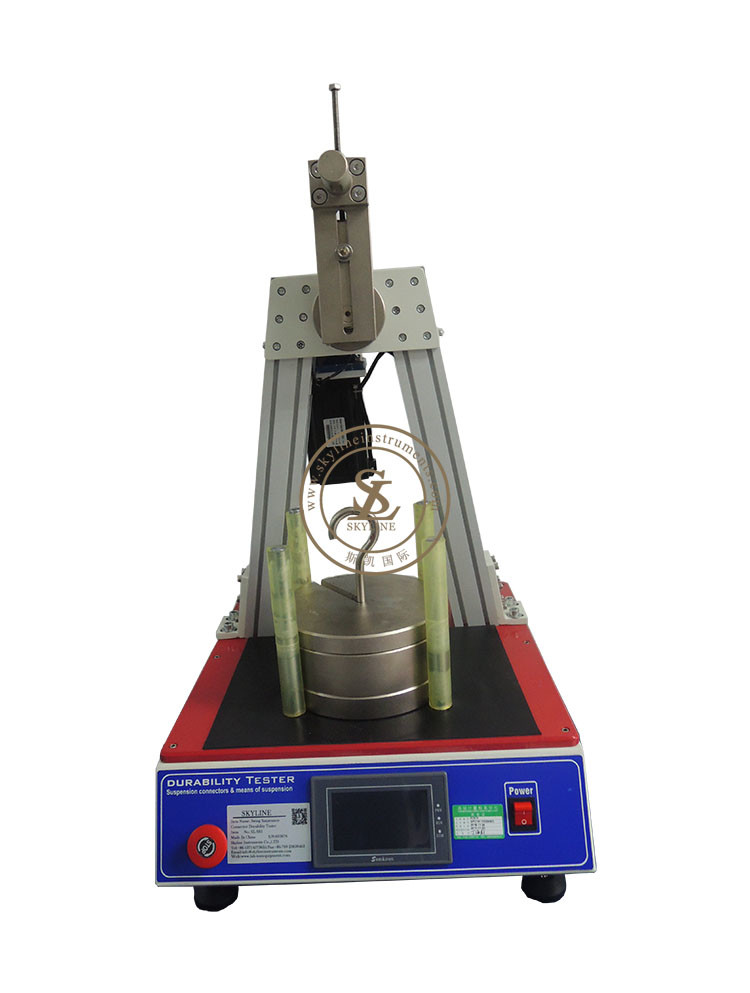

ISO8124-4 स्विंग सस्पेंशन कनेक्टर स्थायित्व परीक्षक
आवेदन
बच्चों के मनोरंजन सुविधाओं में झूले के लिए उपयोग किए जाने वाले निलंबन तंत्र की स्थायित्व का मूल्यांकन करने के लिए उपयुक्त।
सिद्धांतः सामान्य उपयोग में स्थिति का अनुकरण करने के बाद, एक निश्चित वजन के साथ निलंबन तंत्र को लोड करने के बाद, एक निश्चित संख्या में चक्रों के बाद,जाँच करें कि क्या इसका प्रदर्शन सुरक्षा आवश्यकताओं को पूरा करता है
मानक के अनुरूपः आईएसओ 8124.
तकनीकी मापदंड
| भार | 6.75 किलो, 13.5 किलो, 18.5 किलो, 30 किलो संचयी |
| लोड लोड करने की विधि | लटकना |
| फिक्स्ड रॉड एक्सेन्ट्रिसिटी | 100 मिमी ~ 220 मिमी |
| झुकाव कोण | ± 5 ° ~ ± 45 ° (10 ° ~ 90 °) सेट किया जा सकता है |
| निलंबन तंत्रों की संख्या | एक |
| परीक्षण गति | 1 ~ 60r / मिनट सेट किया जा सकता है |
| काउंट | 0 ~ 999 999 सेट किया जा सकता है |
| नियंत्रण मोड | पीएलसी + टच स्क्रीन |
| आयतन (WxDxH) | 40x52x78 सेमी |
| वजन (लगभग) | ≈75 किलोग्राम |
| विद्युत आपूर्ति | 1 ¢ AC 220V 50Hz 3A |
प्रक्रिया
प्रत्येक प्रकार के स्विंग एलिमेंट को अपने समर्थन सदस्य को स्थापना निर्देशों के अनुसार संलग्न करें और
एक उपयुक्त परीक्षण उपकरण में लगाया जाना चाहिए।
स्विंग तत्व के लचीले घटकों को कम से कम एक ही आकार के कठोर घटकों से बदला जा सकता है और
द्रव्यमान, जब तक कि वैकल्पिक घटक स्विंग तत्व के चलती भागों को प्रभावित नहीं करते।
परीक्षण के लिए प्रत्येक यात्री की स्थिति पर उपयुक्त परीक्षण द्रव्यमान को सुरक्षित किया जाए।
इस निलंबित इकाई के माध्यम से एक चाप के साथ एक शामिल कोण के रूप में निर्दिष्ट के लिए कुल के लिए दोलन
180 000 चक्र (आगे और पीछे) ।
निर्धारित करें कि क्या सस्पेंशन कनेक्टर का कोई ढीलापन या संरचनात्मक विफलता होती है।
निलंबन कनेक्टर स्थायित्व परीक्षक.pdf

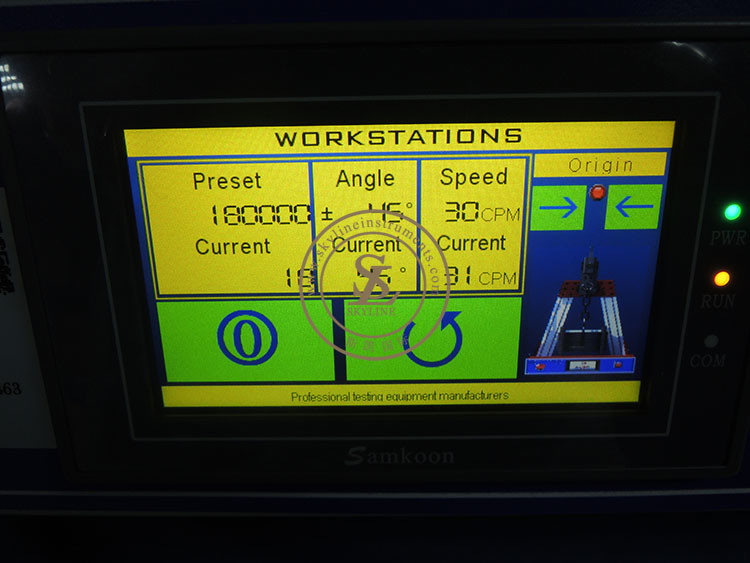

नियंत्रक पीएलसी
