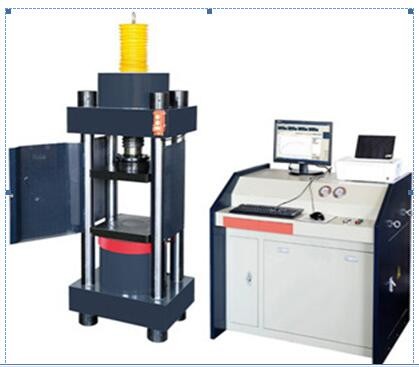

उच्च परिशुद्धता डिजिटल सर्वो वाल्व के साथ स्वचालित दबाव परीक्षण मशीन उत्पाद का परिचय
माप और नियंत्रण प्रणाली उच्च परिशुद्धता डिजिटल इमदादी वाल्व को गोद लेती है, बल-लूप नियंत्रण फ़ंक्शन के साथ, समान लोड दर लोडिंग या समान तनाव दर लोडिंग, उच्च नियंत्रण सटीकता, अच्छी विश्वसनीयता, इलेक्ट्रॉनिक माप प्राप्त करने के लिए माइक्रो-कंप्यूटर के उपयोग को प्राप्त कर सकती है, स्वत: संपीड़ित शक्ति परीक्षण, स्वचालित गणना और मुद्रण रिपोर्ट, व्यापक रूप से निर्माण उद्योग और परीक्षण इकाइयों में उपयोग किया जाता है।
हाइड्रॉलिक सिस्टम
सिलेंडर में मोटर चालित उच्च-दबाव पंप के माध्यम से टैंक में हाइड्रोलिक तेल, सिलेंडर में एक तरफा वाल्व, उच्च दबाव तेल फिल्टर, दबाव अंतर वाल्व समूह, सर्वो वाल्व के माध्यम से। कंप्यूटर सर्वो वाल्व को नियंत्रण संकेत भेजता है, सर्वो वाल्व के उद्घाटन और दिशा को नियंत्रित करता है, इस प्रकार तेल सिलेंडर के प्रवाह को नियंत्रित करता है और इसोकिनेटिक परीक्षण बल के नियंत्रण को साकार करता है।
बल मापने की प्रणाली
उच्च परिशुद्धता एम्पलीफायरों और ए / डी कनवर्टर का उपयोग, पूरी प्रक्रिया, वास्तविक समय प्रदर्शन लोड, शिखर, लोड गति और शक्ति; एल;
पीआईडी बंद-लूप नियंत्रण रणनीति निरंतर गति लोडिंग, वास्तविक समय प्रदर्शन लोड कर्व को प्राप्त करने के लिए
स्वचालित अंतराल समय और निरंतर परीक्षण;
जांच, मुद्रण परीक्षण लचीला और सुविधाजनक परिणाम;
सुरक्षा सुरक्षा उपकरण
जब परीक्षण बल 3% की अधिकतम परीक्षण बल से अधिक हो जाता है, तो अधिभार संरक्षण, पंप मोटर बंद हो जाता है।
मुख्य प्रदर्शन विनिर्देशों
| अधिकतम परीक्षण बल (KN) | 2000 |
| परीक्षण बल की माप सीमा | 5% -100% |
| परीक्षण बल संकेत की सापेक्ष त्रुटि | संकेतित मूल्य का the 1% |
| ऊपरी और निचले पठार (मिमी) की दूरी | 330 |
| पिस्टन स्ट्रोक (मिमी) | 100 |
| स्तंभ रिक्ति (मिमी) | 370 |
| दबाव प्लेट आकार (मिमी) | 370 * 370 |
| मुख्य इंजन आयाम (मिमी) | 1100 * 900 * 1800 |
| तेल स्रोत बाहरी आयाम (मिमी) | 1100 * 750 * 1000 |
| मोटर पावर (किलोवाट) | 2 |
| कुल वजन (किलो) | 1600 |
फैक्टरी मानक विन्यास सूची
| नाम | संख्या | टिप्पणियाँ |
| टेस्ट मशीन होस्ट | एक इकाई | --- |
| तेल स्रोत कंसोल | एक इकाई | मोटर, तेलपंप, सर्वो वाल्व सहित |
| कंप्यूटर | एक इकाई | लेनोवो ब्रांड वाणिज्यिक मशीन |
| माप और नियंत्रण प्रणाली | एक इकाई | |
| दबाव ट्रांसड्यूस | एक | चीन एयरोस्पेस इलेक्ट्रिक टेस्ट |
| विद्युत नियंत्रण प्रणाली | एक सेट | |
| ऊपरी और निचले दबाव की प्लेट | एक सेट | |
| ऊपरी और निचले दबाव की प्लेट | एक सेट | |
| प्रिंटर एक यूनिट इंकजेट प्रकार | | |
