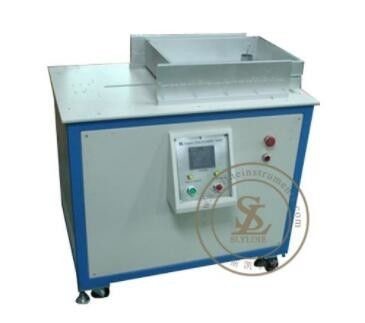

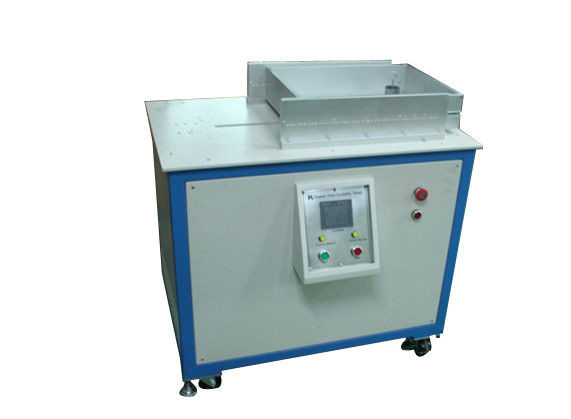

पीएलसी नियंत्रण फर्नीचर परीक्षण उपकरण दराज स्लाइड्स स्थायित्व साइकिल परीक्षक

पीएलसी नियंत्रण फर्नीचर परीक्षण उपकरण दराज स्लाइड स्थायित्व चक्र परीक्षक

उत्पाद जानकारी

दराज स्लाइड स्थायित्व परीक्षक को दराज, डेस्क, टेबल, अलमारियाँ और वार्डरोब की स्लाइड का परीक्षण करने के लिए डिज़ाइन किया गया है।
चक्र समय नियंत्रण, निरंतर यात्रा नियंत्रण, आवृत्ति नियंत्रण, स्ट्रोक नियंत्रण में सक्षम

तकनीकी पैरामीटर

ए. संपीड़ित हवा - 6kg/cm²।

बी. एसी मोटर - 250-1000 मिमी की ऊंचाई को नियंत्रित करने के लिए।

सी. वायवीय सिलेंडर - चुंबकीय स्विच और अधिकतम स्ट्रोक 600 मिमी (समायोज्य) के साथ डबल एक्टिंग सिलेंडर। सिलेंडर में किसी भी प्रकार के दराज हैंडल को पकड़ने के लिए फिक्स्चर होगा ताकि दराज प्रणाली पर बल लगाए बिना दराज को खोला/बंद किया जा सके।

डी. नियंत्रण कक्ष/कंसोल में शामिल हैं:

• बिजली की आपूर्ति: 240 वोल्ट: 13 ए एम्पीयर: 50 हर्ट्ज
• चालू/बंद स्विच बटन
• 6 - अंक इलेक्ट्रॉनिक पूर्वनिर्धारित काउंटर (ईपीसी)

          -ईपीसी सिलेंडर के प्रत्येक स्ट्रोक को छह अंकों तक पंजीकृत करेगा।

          -पूर्वनिर्धारित स्ट्रोक पर परीक्षण संचालन बंद कर देगा।

          -ईपीसी परीक्षण के दौरान प्राप्त स्ट्रोक की संख्या प्रदर्शित करेगा।

          -ईपीसी बिजली बाधित होने पर चक्रों की संख्या को स्ट्रोक करने में भी सक्षम है और वास्तविक रीडिंग प्रदर्शित करने और संचालन फिर से शुरू होने पर गिनती जारी रखने में सक्षम है।

          -काउंटर को रीसेट करने तक एकल बनाए रखा जाएगा।

नोट: एक स्ट्रोक को एक चक्र के रूप में गिना जाता है।

i. विस्तार योग्य तत्व चक्र परीक्षण (ANSI/BIFMA X5.9-2012, खंड 15)

ii. विस्तार योग्य तत्व चक्र परीक्षण (ANSI/BIFMA X5.5-2014, खंड 10)

iii. विस्तार तत्वों का स्थायित्व (BS EN 16122:2012, खंड 7.5.3)

विनिर्देश

1. स्लाइड का आकार: 140-500 मिमी/

2. मैनुअल ऑपरेशन/

3. दराज रेसिप्रोकेटिंग पावर: 120w गियर मोटर/

4. नियंत्रण प्रणाली पीएलसी नियंत्रण, टच स्क्रीन डिस्प्ले। एनकोडर गणना स्ट्रोक/

5. परीक्षण गति: 0.25 मी/से (समायोज्य)/

6. दराज चक्र यात्रा: बंद-खुला 140-500 मिमी (ग्राहक द्वारा निर्दिष्ट किया जा सकता है)

अनुप्रयोग

• कार्यालय फर्नीचर निर्माता – डेस्क, फाइलिंग कैबिनेट और भंडारण इकाइयों पर दराज स्लाइड का परीक्षण

• घरेलू फर्नीचर उत्पादक – रसोई कैबिनेट दराज, बेडरूम वार्डरोब और बाथरूम वैनिटी का मूल्यांकन

• फर्नीचर परीक्षण प्रयोगशालाएं – BIFMA और EN मानकों के अनुसार प्रमाणन और गुणवत्ता आश्वासन परीक्षण करना

• दराज स्लाइड आपूर्तिकर्ता – OEM ग्राहकों के लिए उत्पाद स्थायित्व और चक्र जीवन को मान्य करना

• गुणवत्ता नियंत्रण विभाग – तैयार फर्नीचर असेंबली का आवक निरीक्षण और उत्पादन लाइन नमूनाकरण

• आर एंड डी टीमें – नियंत्रित चक्र स्थितियों के तहत स्लाइड डिजाइन, सामग्री और स्नेहन प्रणालियों की तुलना करना

• तृतीय-पक्ष निरीक्षण एजेंसियां – अनुपालन रिपोर्टिंग के लिए स्वतंत्र स्थायित्व मूल्यांकन करना

अक्सर पूछे जाने वाले प्रश्न

प्र: इस उपकरण का उपयोग किस लिए किया जाता है?
यह परीक्षक नियंत्रित परिस्थितियों में बार-बार खोलने और बंद करने का अनुकरण करके डेस्क, अलमारियाँ, वार्डरोब और भंडारण फर्नीचर पर स्थापित दराज स्लाइड के स्थायित्व और चक्र जीवन का मूल्यांकन करता है.

प्र: परीक्षण प्रक्रिया कैसे काम करती है?
एक वायवीय सिलेंडर दराज हैंडल को पकड़ता है और प्रोग्राम योग्य गति और स्ट्रोक लंबाई पर स्वचालित रूप से दराज को खोलता और बंद करता है। एक इलेक्ट्रॉनिक काउंटर प्रत्येक चक्र को ट्रैक करता है और पूर्वनिर्धारित संख्या तक पहुंचने पर परीक्षण बंद कर देता है.

प्र: यह उपकरण किन मानकों का अनुपालन करता है?
परीक्षक विस्तार योग्य तत्व स्थायित्व के लिए ANSI/BIFMA X5.9-2012 (खंड 15), ANSI/BIFMA X5.5-2014 (खंड 10), और BS EN 16122:2012 (खंड 7.5.3) में निर्दिष्ट परीक्षण विधियों का समर्थन करता है.

प्र: किस प्रकार की दराज या स्लाइड का परीक्षण किया जा सकता है?
इकाई 140 मिमी से 500 मिमी तक की स्ट्रोक लंबाई वाली स्लाइड को समायोजित करती है और विभिन्न प्रकार की दराजों को संभालती है। फिक्स्चर को दराज प्रणाली पर बल लगाए बिना मानक दराज हैंडल को पकड़ने के लिए डिज़ाइन किया गया है.

प्र: परीक्षण के दौरान बिजली बाधित होने पर क्या होता है?
इलेक्ट्रॉनिक काउंटर बिजली बाधित होने पर भी चक्र गणना को बनाए रखता है और बिजली बहाल होने पर उसी बिंदु से गिनती फिर से शुरू करता है - इसलिए आप कभी भी परीक्षण की प्रगति नहीं खोते हैं.

प्र: क्या मैं परीक्षण की गति और स्ट्रोक की लंबाई समायोजित कर सकता हूँ?
हाँ। परीक्षण की गति 0.25 मी/से तक समायोज्य है, और आपकी विशिष्ट स्लाइड आवश्यकताओं के आधार पर स्ट्रोक की लंबाई 140 मिमी और 500 मिमी के बीच निर्धारित की जा सकती है.

प्र: इस उपकरण का उपयोग आमतौर पर कौन से उद्योग करते हैं?
कार्यालय फर्नीचर निर्माता, घरेलू फर्नीचर उत्पादक, परीक्षण प्रयोगशालाएं, दराज स्लाइड आपूर्तिकर्ता, गुणवत्ता नियंत्रण विभाग और तृतीय-पक्ष निरीक्षण एजेंसियां.
